电力系统谐波抑制的无源谐波滤波器研究附Simulink仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

一、引言

在现代电力系统中，随着大量非线性负荷，如变频器、电弧炉、开关电源等设备的广泛应用，谐波问题日益突出。谐波电流注入电网后，会导致电气设备发热加剧、损耗增加、寿命缩短，还可能引起继电保护装置误动作、通信系统干扰等一系列问题，严重威胁电力系统的安全稳定运行和电能质量。无源谐波滤波器凭借结构简单、成本较低、运行维护方便等优势，成为目前电力系统谐波抑制的常用手段之一。深入研究无源谐波滤波器，对于提升电力系统性能、保障电网安全具有重要的现实意义。

二、无源谐波滤波器基本原理

无源谐波滤波器主要由电力电容器、电抗器和电阻器等无源元件组成。其基本原理基于谐波阻抗特性，利用电感和电容元件在不同频率下呈现的不同阻抗特性，对特定频率的谐波电流产生低阻抗通路，使谐波电流流入滤波器而不注入电网 。例如，对于某次谐波，当滤波器的谐振频率与该次谐波频率相等时，滤波器对该次谐波呈现极低的阻抗，从而将大部分该次谐波电流旁路，实现谐波抑制的目的。

三、无源谐波滤波器类型及特点

3.1 单调谐滤波器

单调谐滤波器是最常用的无源谐波滤波器类型，它针对特定的某次谐波频率进行设计，由一个电容器和一个电抗器串联组成。其优点是结构简单、滤波效果显著，在设计频率下能有效吸收谐波电流；缺点是对频率变化较为敏感，当系统频率发生偏移时，滤波效果会受到较大影响 。

3.2 双调谐滤波器

双调谐滤波器可以同时对两个不同频率的谐波进行滤波，它相当于两个串联的单调谐滤波器并联工作。与两个独立的单调谐滤波器相比，双调谐滤波器可以节省一个电抗器，具有损耗较小、投资成本相对较低的优势，但设计和调试相对复杂 。

3.3 高通滤波器

高通滤波器主要用于抑制高于某一频率的谐波，常见的有二阶、三阶和 C 型高通滤波器。二阶高通滤波器结构简单，但损耗较大；三阶高通滤波器损耗相对较小，但滤波效果稍逊；C 型高通滤波器在基波频率下损耗极小，且对高次谐波有较好的滤波效果，适用于基波无功补偿和高次谐波抑制的场合 。

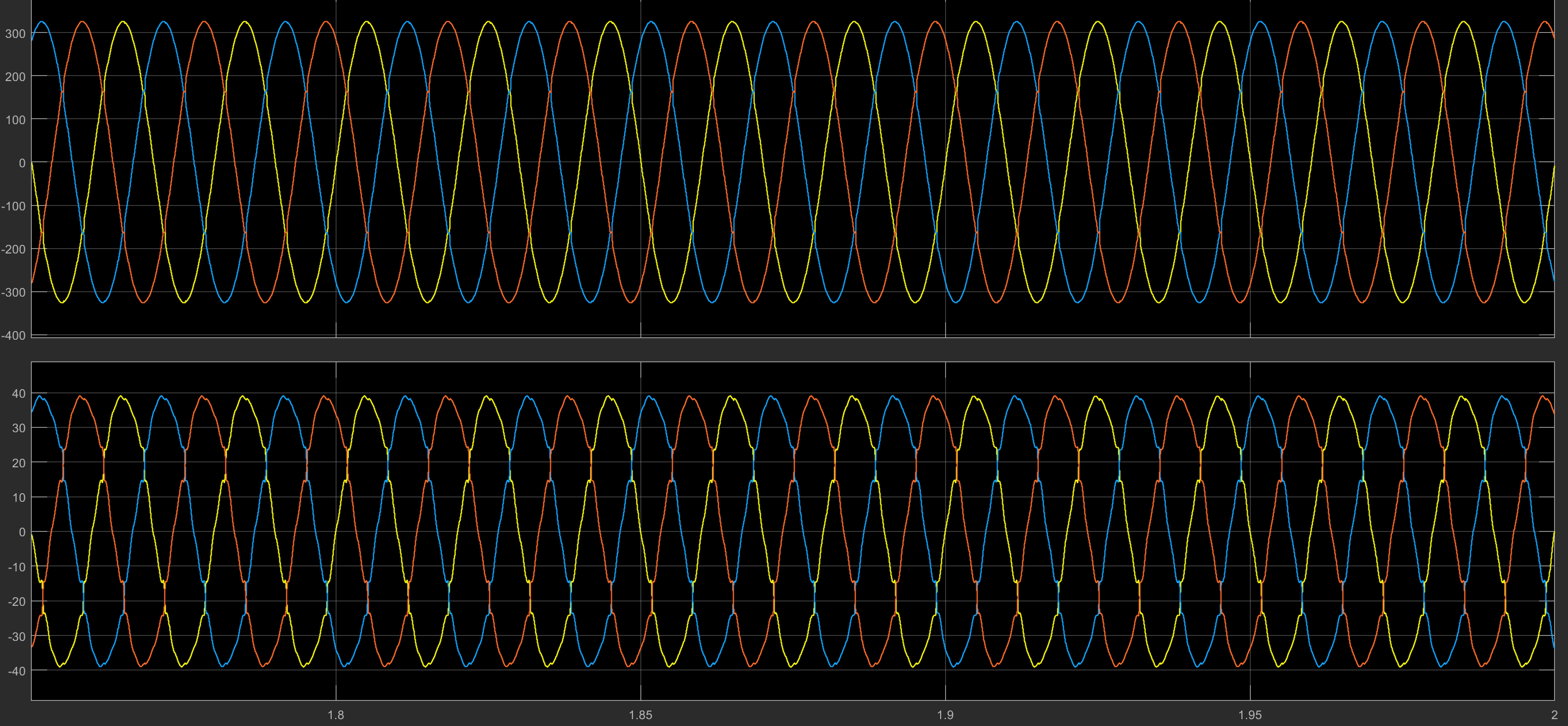

⛳️ 运行结果
