IC 约束篇（05-01）芯片开发全流程：数字 IC 前端设计 + 后端实现

芯片原厂必学课程 - 第五篇章 - IC 约束篇

05-01 芯片开发全流程：数字 IC 前端设计 + 后端实现

新芯设计：专注，积累，探索，挑战

🌏 一、引言

  这一份 PDF 资源是本人花了半个月整理的，IC 前端设计流程在文中给出，IC 后端设计流程除了在文中给出之外，还附加了总共六十页的 PDF 详细流程文档，完整展示了 IC 设计流程（前端 + 后端）详细的设计与实现

文末提供了 PDF 的免费获取方式

  IC 前端设计（逻辑设计）和 IC 后端设计（物理设计）的区分主要是以是否与工艺有关来区分；前端不涉及工艺，主要是实现芯片的功能设计，属于 IC 设计公司，即 FABLESS 的范畴，后端设计到工艺，主要是生产芯片，属于 IC 制造公司，即 FOUNDARY 的范畴

  NOTES：本文来自《芯片原厂必学课程 - 第五篇章 - IC 约束篇》技术专栏

---

🌏 一、IC 前端设计流程（RTL to GATE-NETLIST）

✅ 1. 芯片架构：考虑芯片定义

✅ 2. RTL 设计：芯片功能设计，硬件描述语言如 Verilog HDL、VHDL、SystemVerilog

✅ 3. 功能仿真：验证芯片功能设计的正确性，EDA 工具如 Synopsys 的 VCS、Cadence 的 NC-Verilog、Mentor 的 ModelSim 等等

✅ 4. 逻辑综合：将 RTL 转换成门级网表 GATE-NETLIST，逻辑综合要指定基于的 LIB 和工艺，设置特定且正确的约束条件，综合之前的仿真为前仿真，综合之后的仿真为后仿真，EDA 工具如 Synopsys 的 Design Compiler、Cadence 的 Genus 等等

✅ 5. STA 静态时序分析：检查 SETUP 建立时间和 HOLD 保持时间是否发生 VIOLATION 违例，EDA 工具如 Synopsys 的 PrimeTime 等等

✅ 6. 形式验证：在功能上，对综合后的网表进行验证，通过 Equivalence Check 等价性检查方法，以功能验证后的 RTL 设计为參考，对照综合后的网表功能，检查是否在功能上存在等价性，从而保证在逻辑综合过程中没有改变原先 HDL 描述的电路功能，EDA 工具如 Synopsys 的 Formality、Cadence 的 Conformal 等等

---

🌏 二、IC 后端设计流程（GATE-NETLIST to GDSII）

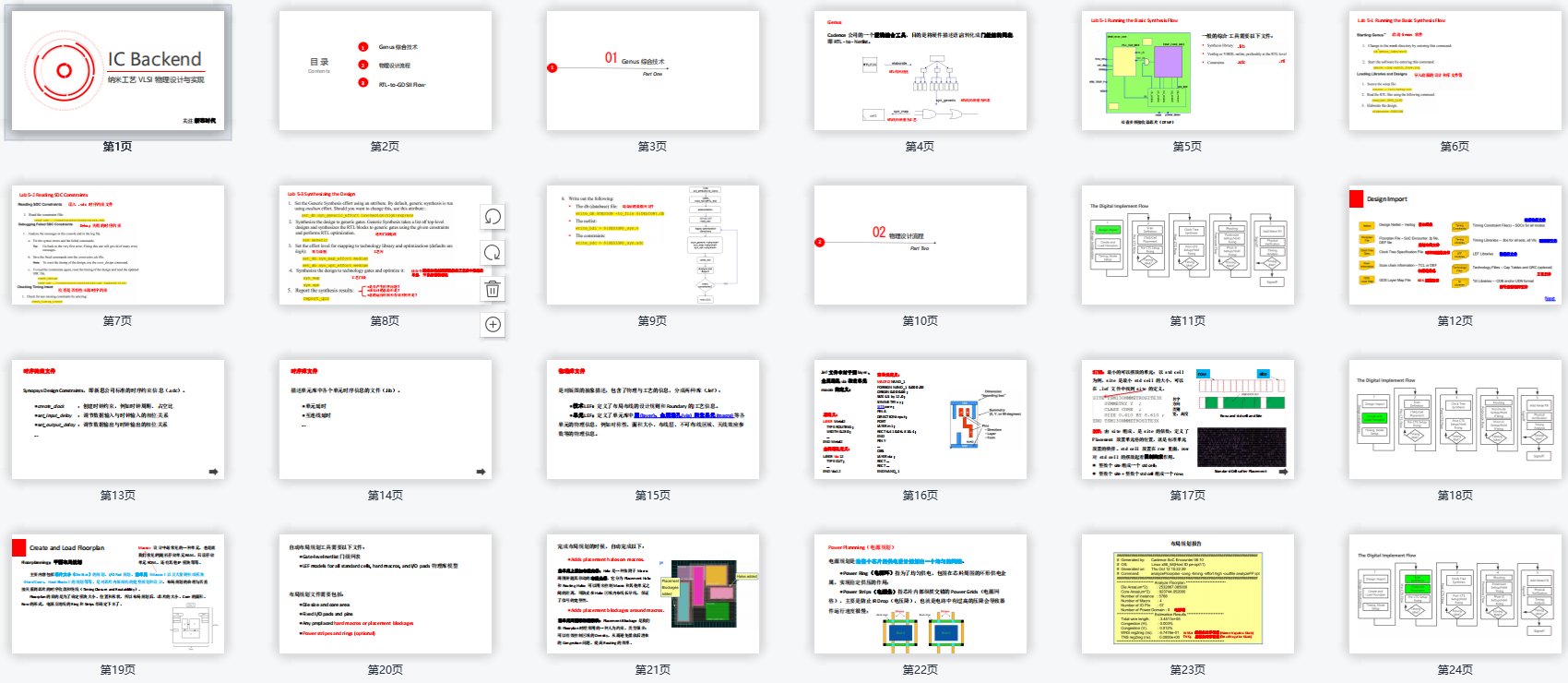

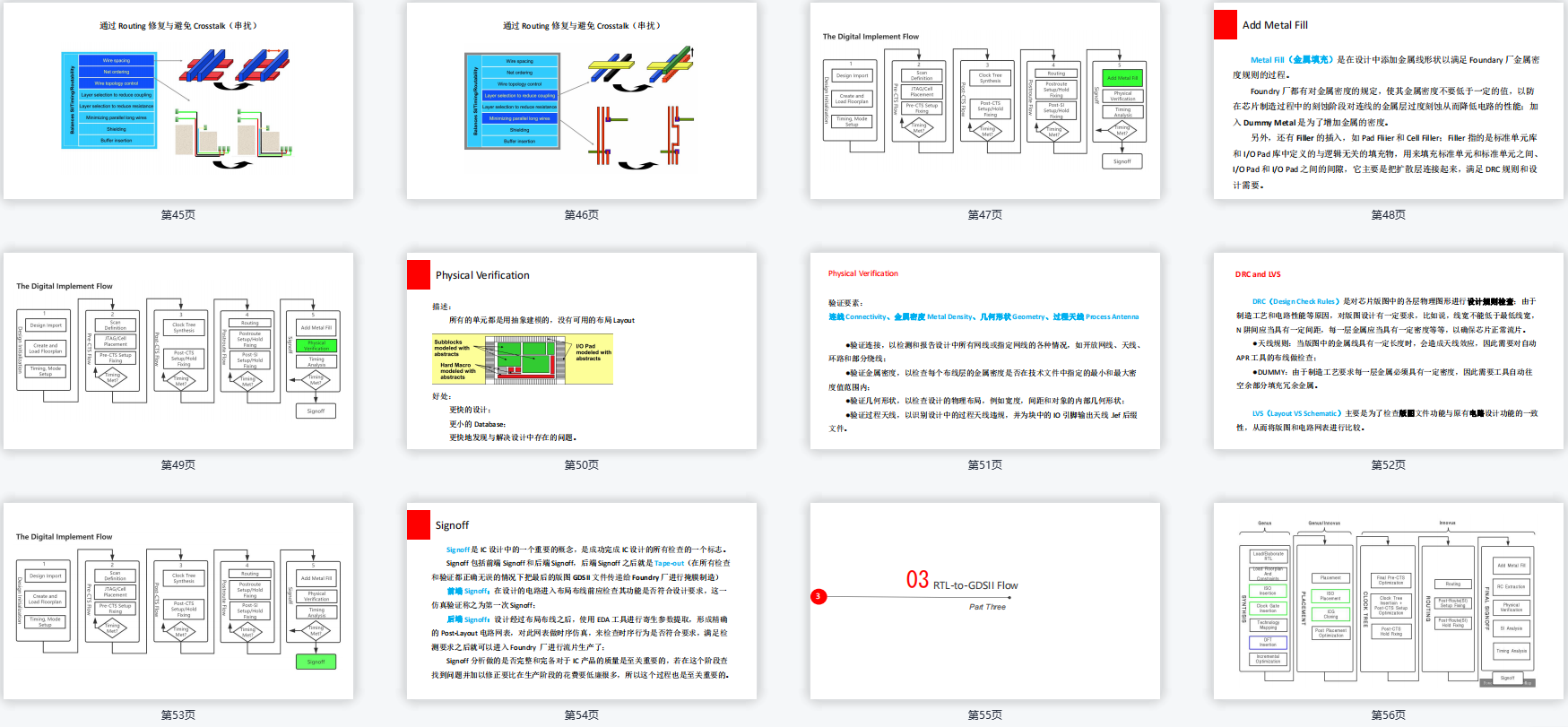

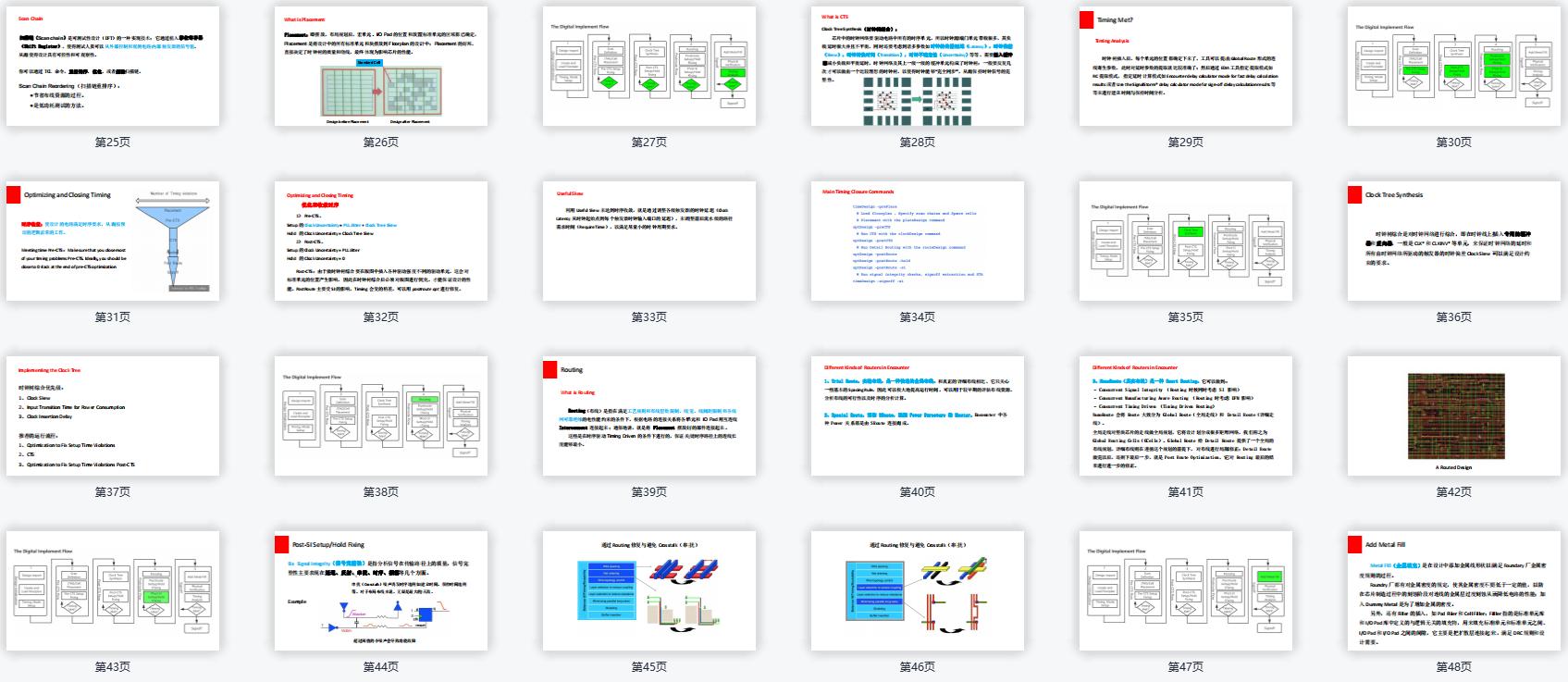

  作为《IC Backend_纳米工艺 VLSI 物理设计与实现》流程详解文档，包括了 Cadence Genus 综合技术，物理设计与实现流程，RTL to GDSII 流程，让你了解库文件（网表库、时序库、物理库）、RTL 文件、时序约束文件、综合、平面布局规划（芯片大小、IO、电源规划、宏单元、布线光晕、摆放块等等）、摆放、布线（实验布线、特殊布线、真实布线）、时钟树综合（预时钟树和后时钟树综合）、时序分析、时序修正、电源分析、信号完整性分析、金属填充、物理验证、代工厂 TAPEOUT 等等

✅ 0. 综合 SYNTHESIS：将硬件描述语言转化成门级网表，即 RTL to GATE-NETLIST，由于这里隶属于前端，所以，以 0 表示，EDA 工具如 Cadence 的 Genus，输入文件为 .V + .LIB + .SDC（RTL 设计文件、工艺库文件、时序约束文件）

✅ 1. 设计输入 DESIGN IMPORT：输入文件为网表库（.V）+ 时序库（.LIB）+ 物理库（.LEF）+ 时序约束文件（.SDC）+ IO 文件（.IO）+ 可选文件如规划布局文件（.FP）、工艺文件（.QRC）、版图文件（.GDS）、时钟树规范文件（.SPEC）、扫描链信息等等

✅ 2. 平面布局规划 FLOORPLAN：包括芯片大小（DIE SIZE）的规划、I/O Pad 规划、宏单元（MACRO）以及大量硬核或模块（Hard Cores、Hard Blocks）的规划等等，是对芯片内部结构的完整规划和设计，其中，电源规划是给整个芯片的供电设计规划出一个均匀的网络，Power Ring（电源环）指为了均匀供电，包围在芯片周围的环形供电金属，实现稳定供压的作用；Power Strips（电源条）指芯片内部纵横交错的 Power Grids（电源网格），主要是防止 IR Drop（电压降），也就是电路中有过高的压降会导致器件运行速度很慢

✅ 3. 扫描链定义 SCAN CHAIN：扫描链（Scan chain）是可测试性设计（DFT）的一种实现技术；它通过植入移位寄存器（Shift Register），使得测试人员可以从外部控制和观测电路内部触发器的信号值，从而使得设计具有可控性和可观察性

✅ 4. 摆放 PLACEMENT：平面布局规划后，宏单元、I/O Pad 的位置和放置标准单元的区域都已确定，Placement 是将设计中的所有标准单元和块摆放到 Floorplan 的设计中

✅ 5. 时钟树综合 CLOCK TREE SYNTHESIS：CTS 指的是通过插入缓冲器 Buffer 减小负载和平衡延时（主要是针对时钟偏差，能够消除 Clock Skew），时钟网络及其上一级一级的缓冲单元构成了时钟树

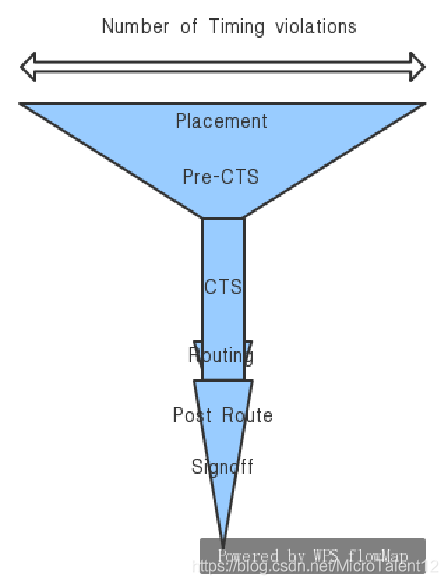

✅ 6. 静态时序分析 STATIC TIMING ANALYSIS：STA指的是时钟树插入之后，每一个单元的位置都确定下来了，工具可以提出 Global Route 形式的连线寄生参数，此时对延时参数的提取就比较准确了；然后通过 EDA 工具指定提取模式如 RC 提取模式、指定延时计算模式等等来进行建立时间与保持时间分析；如果发生时序违例，那么则返回上一层设计，通过修改设计等等使其满足时序要求，从而达到时序收敛，通常，时序违例在不同的阶段有着不同的数目，如下所示

✅ 7. 布线 ROUTING：指的是在满足工艺规则和布线层数限制、线宽、线间距限制和各线网可靠绝缘的电性能约束的条件下，根据电路的连接关系将各单元和 IO Pad 用互连线 Interconnect 连接起来；通俗地讲，就是将 Placement 摆放后的模块连接起来，Trial Route，实验布线，是一种快速的全局布线，Special Route，特殊布线，简称 SRoute，连接 Power Structure 的 Router，NanoRoute，真实布线，是一种 Smart Routing，大致分为 Global Route（全局走线）和 Detail Route（详细走线）。 PR 的 EDA 工具如 Synopsys 的 IC Compiler、Cadence 的 SoC Encounter 和 Innovus

✅ 8. 信号完整性 SIGNAL INTEGRITY：指的是分析信号在传输路径上的质量，信号完整性主要表现在延迟、反射、串扰、时序、振荡等几个方面

✅ 9. 金属填充 METAL FILL：指的是在设计中添加金属线形状以满足 Foundary 厂金属密度规则的过程，如 Dummy Metal，另外，还有 Filler 的插入，如 Pad Filler 和 Cell Filler；Filler 指的是标准单元库和 I/O Pad 库中定义的与逻辑无关的填充物，用来填充标准单元和标准单元之间、I/O Pad 和 I/O Pad 之间的间隙

✅ 10. 物理验证 PHYSICAL VERIFICATION：主要有连线 Connectivity、金属密度 Metal Density、几何形状 Geometry、过程天线 Process Antenna 等一些验证要素，DRC（Design Rules Check）是对芯片版图中的各层物理图形进行设计规则检查； LVS（Layout VS Schematic）是为了检查版图文件功能与原有电路设计功能的一致性，从而将版图与网表进行比较

✅ 11. 流片 SIGNOFF：指的是成功完成 IC 设计的所有检查和验证的一个标志

---
