RGB-D Camera 汇总

1. RGB-D Camera

    1)深度测量技术分类



    2) 各种方案的比较

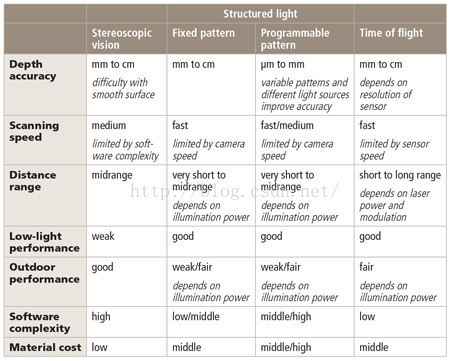

    3)Three-dimensional vision sensor technology comparisons




1.1 双目摄像头 (Stereo Camera)

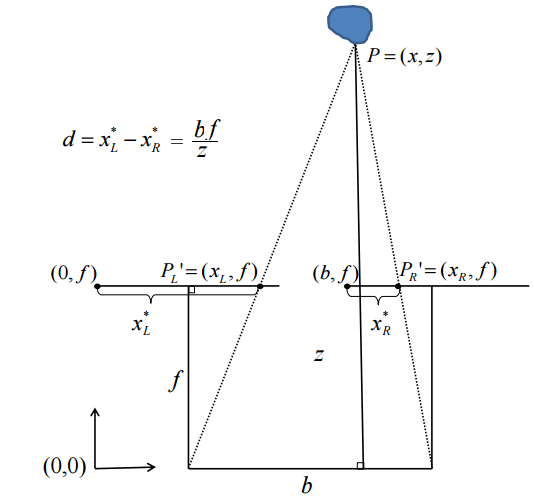

      1)原理:

          - Most stereo methods extract depth values at pixels where either corresponding features or texture information is available.
          - Accuracy in stereo systems depends on the setup, where typical parameters are for example baseline, focal length, etc.

          - Stereo Matching





      2)特点:精度高,但是主要问题是体积较大,难以应用到移动端,如手机和VR头显上。结构光的方案则抗光性差,而且不能在近距离使用。

      3)代表:Leap Motion

1.2 结构光 (Structured Light)

    1) 原理








       - The accuracy depends on the setup and is depending on parameters likebaseline, focus, light pattern, etc.

     2)代表:Kinect V1

1.3 TOF (Time of Flight)

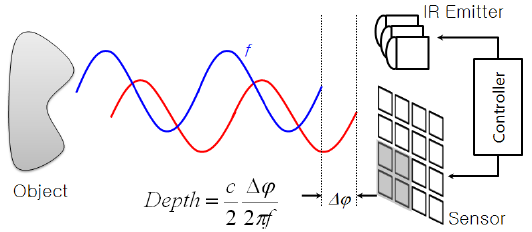

     1)原理:

            -  测量发射与反红外(IR)信号的相位延迟(phase-delay)

            - 计算每个sensor像素到目标物体的距离



           - 相位差(延迟)通过四个电荷值的关系进行计算,这四个相位控制信号之间有90度的相位延迟,c = 300,000,000m/s



           - The operating range is between 0.8 meters to 3.5 meters, the spatial resolution is 3mm at 2 meters distance, and the depth resolution is 10mm at 2 meters distance. The FOV is 57×43 (HxV) degrees.

           - ToF sensor is composed by a matrix of distance sensors. Despite these functional improvements (compared to conventional imaging sensors) the sensor itself is still a standard CMOS sensor. Therefore imaging and 3-D measurement capabilities can be placed next to system-relevant electronics like analog-digital converters, etc. All “intelligence” of the sensor is included on the chip, meaning that the distance is computed per pixel. Therefore ToF pixels are also called “smart pixels”.

     2)主要问题:

           - 精确度低、空间分辨率低

           - 运动模糊 (motion blur 相机运动或目标运动)

     3)特点:  TOF虽然目前精度在厘米级,比Leap Motion等毫米级要低,但目前的设备已经比Leap Motion等更小也更便宜,未来可以做到更小,能够植入移动端。

     4)代表:Kinect V2

          目前主流的有TOF相机厂商有PMD、MESA、Optrima、微软等几家,其中MESA在科研领域使用较大,相机紧凑性好,而PMD是唯一一款能够在户内、户外均能使用的TOF相机,并且能够具有多种探测距离,可用于科研、工业等各种场合。而Optrima、微软的相机主要面向家庭、娱乐应用,价位较低。

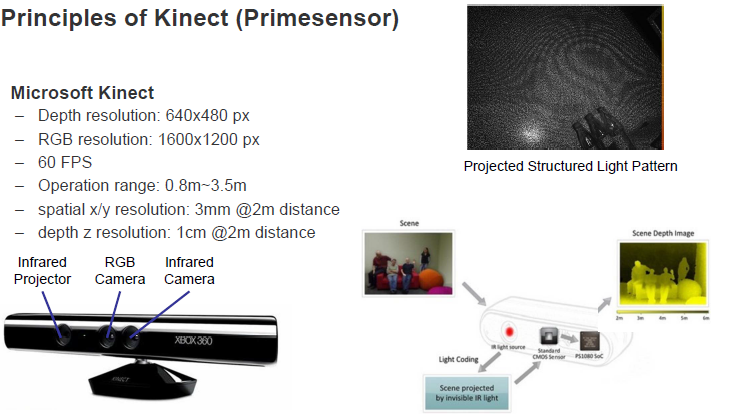

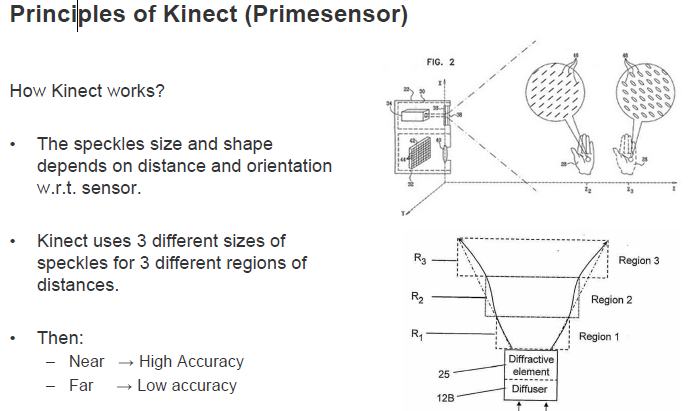

1.4 光编码(Light Coding)

     光编码(Light Coding)技术(由PrimeSense提出):不同于传统的ToF或者结构光测量技术,Light Coding使用的是连续的照明(而非脉冲),也不需要特制的感光芯片,而只需要普通的CMOS感光芯片,这让方案的成本大大降低。

      Light Coding,顾名思义就是用光源照明给需要测量的空间编上码,说到底还是结构光技术。但与传统的结构光方法不同的是,他的光源打出去的并不是一副周期性变化的二维的图像编码,而是一个具有三维纵深的“体编码”。这种光源叫做激光散斑(laser speckle),是当激光照射到粗糙物体或穿透毛玻璃后形成的随机衍射斑点。这些散斑具有高度的随机性,而且会随着距离的不同变换图案。 也就是Kinect说的空间中任意两处的散斑图案都是不同的。只要在空间中打上这样的结构光,整个空间就都被做了标记,把一个物体放进这个空间,只要看看物体上面的散斑图案,就可以知道这个物体在什么位置了。

     当然,在这之前要把整个空间的散斑图案都记录下来,所以要先做一次光源的标定。在PrimeSense的专利上,标定的方法是这样的:每隔一段距离,取一个参考平面,把参考平面上的散斑图案记录下来。假设Natal规定的用户活动空间是距离电视机1米到4米的范围,每隔10cm取一个参考平面,那么标定下来我们就已经保存了30幅散斑图像。需要进行测量的时候,拍摄一副待测场景的散斑图像,将这幅图像和我们保存下来的30幅参考图像依次做互相关运算,这样我们会得到30幅相关度图像,而空间中有物体存在的位置,在相关度图像上就会显示出峰值。把这些峰值一层层叠在一起,再经过一些插值,就会得到整个场景的三维形状了。

2. 目前主要RGB-D产品

产品延迟FPSDOF感应角度使用距离焦距价格技术方案
LeapMotion10ms120Hz26120度70cm以内30cm699双目摄像头
uSens16ms60Hz26120度70cm以内30cm699双目摄像头
微动10ms100Hz23120度70cm以内40cm699双目摄像头
Nimble25ms45Hz 110度0-1.2m无需定焦699TOF
ThisVR16ms60Hz26110度0-1.5m无需定焦299TOF
Kinect One30ms30Hz 60度0.5-4m无需定焦999TOF
Intel(Omek)33ms30Hz 90度1-31m外1099结构光
奥比中光33ms30Hz  1-30.5m外999结构光

ToF: SoftKinetics, PMD, MSFT

SL(Structured Light):  PS, Intel, Mantis, Morvidius

Stereo: Intel

3. Kinect V1 VS Kinect V2

3.1 Sensor配置比较

  Kinect V1 Kinect V2
颜色(Color) 分辨率(Resolution) 640×480 1920×1080
fps 30fps 30fps
深度(Depth) 分辨率(Resolution) 320×240(upsample:640x480) 512×424
fps 30fps 30fps
人物数量(Player) 6人 6人
人物姿势(Skeleton) 2人 6人
関節(Joint) 20関節/人 25関節/人
手的開閉状態(Hand State) △(Developer Toolkit) ○(SDK)
检测範囲(Range of Detection) 0.8~4.0m 0.5~4.5m
角度(Angle)(Depth) 水平(Horizontal) 57度 70度
垂直(Vertical) 43度 60度
(Tilt Motor) ×(手動)
複数的App ×(単一的App)

   (注:V1的要求是USB2.0理论传输速率是60MB/s,V2是USB3.0理论传输速率是500MB/s。可以计算一下,以XRGB Color为例,30fps,那么每秒所需传输的数据大小为640 x 480 x 4 x 30约为35M;再加上USHORT格式的Depth Color,30fps,大小为320 x 240 x 2 x 30约为4M。总计约为40MB/s,因为带宽有限,所以在保证画面帧率稳定的情况下,分辨率只能如此,而且基本上必须独占一个USB Controller。再算算v2的情况,Color = 1920 x 1080 x 4 x 30 约为237M,Depth = 512 x 424 x 2 x 30约为12M,总计约为250M/s。所以非USB3.0不可,否则传输不了这么大的数据量。显而易见,Color Map是最占带宽的,其实可以通过一些其他格式,比如I420或MJPG来减少数据量,然后通过CPU或GPU来进行解压和回放。)

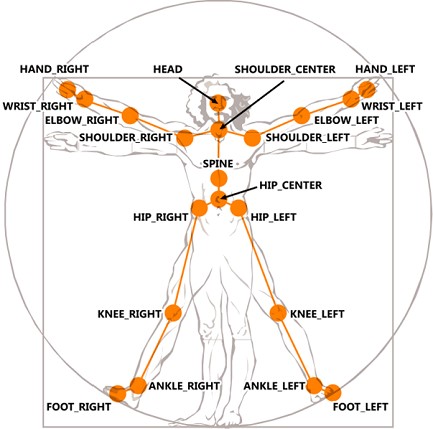

3.2 Kinect V1的关节图

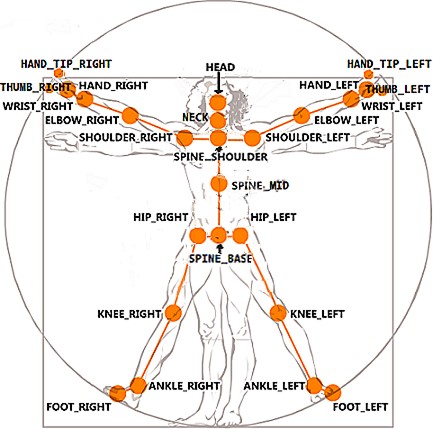

3.3 Kinect V2的关节图

   增加了头(Neck)指尖(HAND_TIP_LEFTHAND_TIP_RIGHT)大拇指(THUMB_LEFTTHUMB_RIGHT)5个Joint。

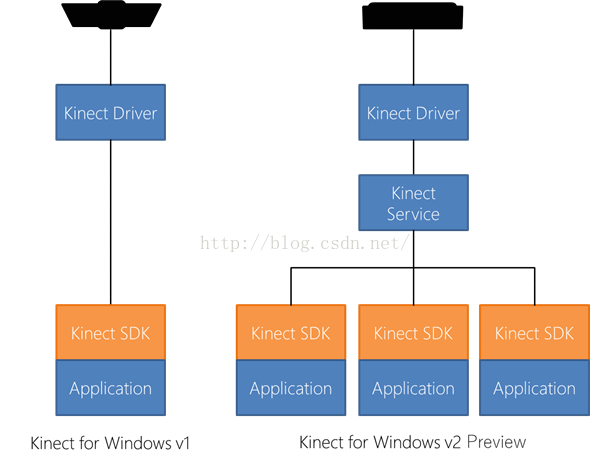

3.4 应用架构
