优秀的 Verilog/FPGA开源项目介绍（三十八）- SATA

最新推荐文章于 2024-12-23 14:33:04 发布
最新推荐文章于 2024-12-23 14:33:04 发布
阅读量2.1k 收藏 24
点赞数 5
文章标签： fpga开发
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Pieces_thinking/article/details/132820310
版权


SATA

SATA 于 2000 年发布，与早期的 PATA 接口相比具有多种优势，例如减小了电缆尺寸和成本（40 或 80 根减小到 7 根导线）、本机热插拔、通过更高的信号传输速率实现更快的数据传输，并通过（可选）I/O排队协议实现更高效的传输。该规范的修订版 1.0 于 2003 年 1 月发布。


串行 ATA 行业兼容性规范源自串行 ATA 国际组织(SATA-IO)。SATA-IO 小组协作创建、审查、批准和发布互操作性规范、测试用例和即插即用。与许多其他行业兼容性标准一样，SATA 内容所有权转移给其他行业机构：主要是 INCITS T13 和 INCITS T10 小组委员会( SCSI )，后者是负责串行连接 SCSI (SAS) 的 T10 子小组。


世界上第一款 SATA 硬盘驱动器是 Seagate Barracuda SATA V，于 2003 年 1 月发布。

FPGA实现SATA协议

FPGA实现SATA协议主要是通过SERDES实现物理层，后续其他层需要自己写。

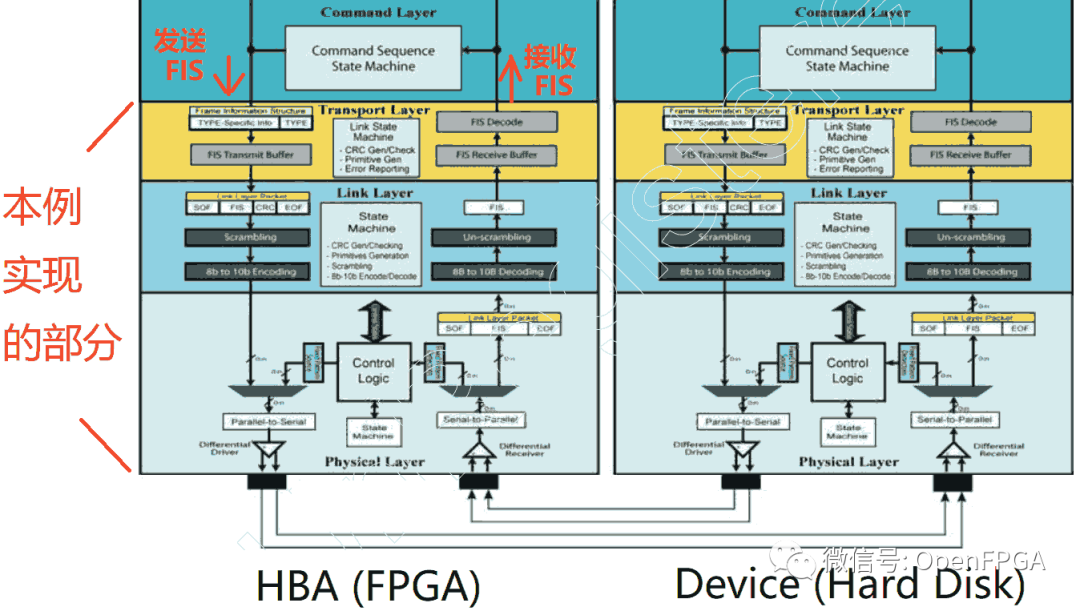

整个SATA协议需要实现的大致内容如下：

6e13b8c20426cd5d0e7b27817935ecef.png图片来源见水印

下面介绍几个SATA协议的实现的开源项目。

FPGA-SATA-HBA

❝

https://github.com/WangXuan95/FPGA-SATA-HBA

❞

介绍


本项目全中文介绍，关于协议也介绍的异常详细，就不赘述了。

sata3_host_controller/sata_2_host_controller

❝

https://github.com/wove2006/sata3_host_controller/tree/master

❞
❝

https://github.com/CoreyChen922/sata_2_host_controller

❞

介绍

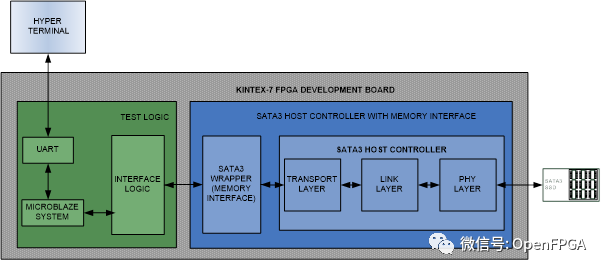

这是一个 SATA 3 主控制器项目。使用此功能，可以通过简单的内存接口从 fpga 逻辑中读取 sata3 sdd/hdd。该控制器性能如下：写入：275MBps 读取：519MBps（连续读写）（在 SAMSUNG 250GB SATA3 SSD 上测试）。 FPGA 型号：Kintex7 xc7k325t（KC705 板）。

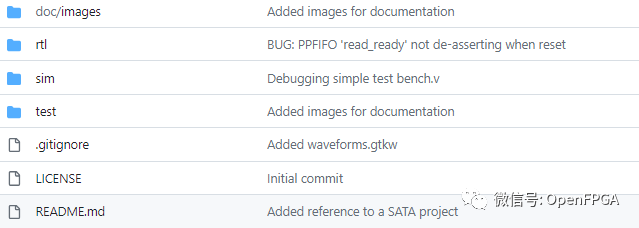

nysa-sata

❝

https://github.com/CospanDesign/nysa-sata

❞

介绍

用 Verilog 编写的 Sata 协议栈。


详细的介绍，作者有个WIKI可以查看：

❝

https://github.com/CospanDesign/nysa-sata/wiki

❞

请注意，虽然作者开源了源代码，但是开源协议是GPL。

sata_controller

❝

https://github.com/wove2006/sata_controller

❞

全中文介绍，就不过多赘述了。

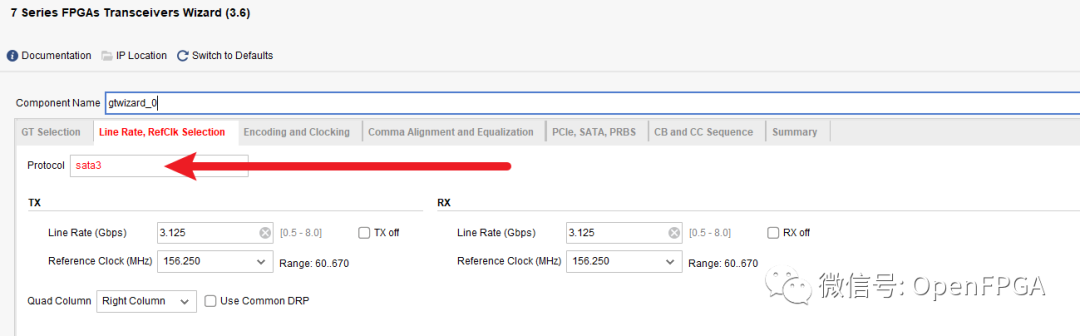

sata_ipcore

❝

https://github.com/roman-pogorelov/sata_ipcore

❞

Intel FPGA实现的SATA IP。

图书

❝

https://github.com/suisuisi/FPGATechnologyGroup/tree/main/SATA_FPGA

❞

最后，还是放一些关于SATA的基础知识。

总结

SATA部分因为基本和FPGA底层息息相关，所以很少有单独的项目实现，国内几个大佬写了几个非常详细的教程，按照教程基本就可以完成协议实现了。

最后，还是感谢各个大佬开源的项目，让我们受益匪浅。后面有什么感兴趣方面的项目，大家可以在后台留言或者加微信留言，今天就到这，我是爆肝的碎碎思，期待下期文章与你相见。
