关于XDC 约束固化flash流程

原创 已于 2025-08-27 15:20:24 修改 · 846 阅读 · 4 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#fpga开发

于 2024-05-08 12:14:47 首次发布

一：

set_property BITSTREAM.CONFIG.SPI_BUSWIDTH 4 [current_design]—设置spi4线上电拿取速度会比1快——（必要）
set_property CONFIG_MODE SPIx4 [current_design]
set_property BITSTREAM.CONFIG.CONFIGRATE 50 [current_design]—设置50，上电从flash拿程序会很快（设置50是必要的，比设置100快，如果不设置默认就和100差不多）——（必要）
set_property BITSTREAM.GENERAL.COMPRESS TRUE [current_design]—压缩固化文件的大小（如果flash空间局促这个操作必要）——（必要）主要vivado的语言模版里面没有这条约束

这里直接打开设置是不行的，必须在编译完之后，点击Open Implemented Design 之后，再--->Tools--->settings。flash的操作也在这个界面

二：

固化文件bin文件最小，hex文件最大，mcs大小居中

三：

固化是不需要约束flash和fpga的管脚的，除非逻辑需要和flash通信才需要。

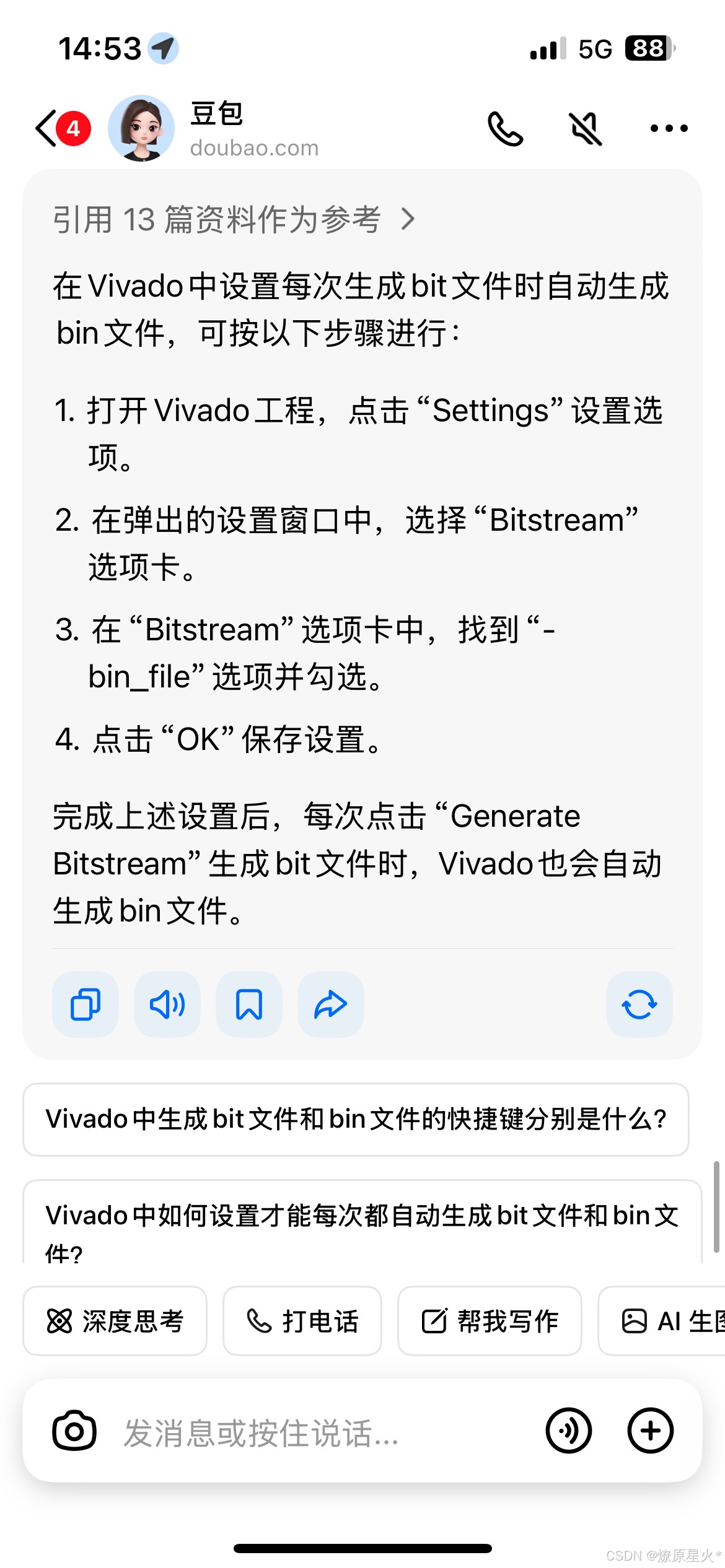

四：怎么设置生成bit伴随bin生成



五：bank0给xilinx仿真器的vcco的电压3.3v和1.8v都可以兼容
