之前我们介绍了DIC标定过程,以及散斑制备的方法,接下来主要介绍DIC测量时是如何采集高质量图像,同时让大家知道如何用低频相机采集高频数据。

在DIC测量的步骤中,要实现DIC位移、应变测量关键第一步,便是数字图像的采集。

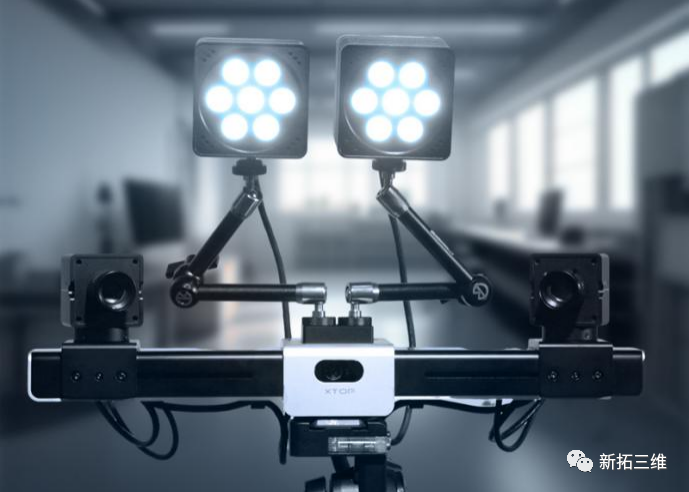

新拓三维XTDIC三维全场应变测量系统中的DIC软件拥有数字图像采集模块,可调整相机设置和捕捉同步图像。


借助DIC软件可以调整软、硬件参数,获取更精准的数字图像;并结合相机的参数设置,实时优化图像质量。同时可借助DIC软件设置参数优化图像采集质量,如本底噪声等优化设置。

下面我们来详细的看一下如何应用XTDIC三维全场应变测量系统实现数字图像采集:

相机触发模式

DIC相机采集时的信号触发方式,包括软件触发,硬件触发、外部信号触发、手动触发和编程触发。

接下来,主要介绍常用的三种触发模式:

• 软件控制,使用数字指令进行控制相机

• 硬件控制,使用硬件能十分精准同步控制相机

• 外部控制,使用外部硬件控制相机。

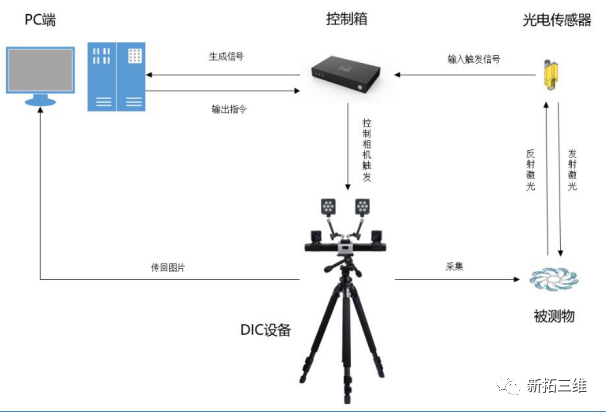

远程控制触发模式:对于一些相对特殊的加载情况,人员不能在测试现场,DIC软件提供可以通过外部信号触发摄像机。

通过硬件加载以及完成相关的采集设置后,DIC系统即可开始进行图像采集。

图像采集

通过设置试验机参数,使XTDIC三维全场应变测量系统和试验机连通并进行数据交互。视图→系统参数→串口 设置设备类型、端口号和波特率等参数。

图像采集前要预先设置采集相关参数,具体设置项如下:

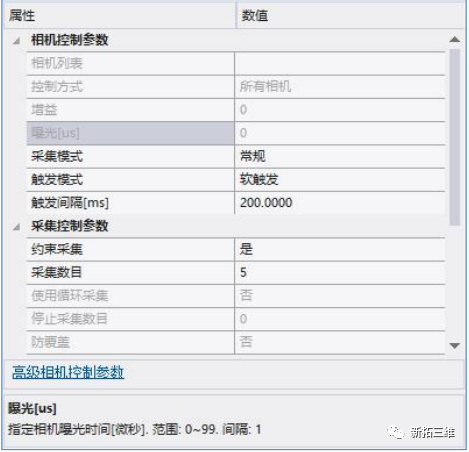

采集设置

相机列表:显示在工程参数里输入的相机,默认全选,可在下拉列表里选择

控制方式:可选当前设备和所有设备,表示对所选设备进行设置

增益:两个相机的增益尽量保持一致。非特殊用途,建议增益均设置为最小值,以减少图像噪声

曝光[us]:相机芯片记录图像所需的时间。快门时间设置不好可能导致感光不足(快

门时间过短)或者过度曝光(快门时间过长)。测量过程中要求光照均匀、光强适中,

在相机快门时间较短时也能充分曝光。最长和最短快门时间取决于采用的相机和被测试件的移动速度

触发模式:指相机采集时的信号触发方式。包括软件触发,硬件触发,

外部信号触发和编程触发;

触发间隔[ms]:是指信号触发的周期,如设置为 100ms 时表示 1 秒采集 10 张图像。

约束采集:约束采集的开关;

采集数目:设置约束采集张数,如设置为 10 则按照出发间隔采集 10 张后自动停止;

当XTDIC系统测量头和被测物都准备就绪后,便可开始进行图像采集,图像采集当前主要有标准手动采集、自定义采集两种方式:

标准采集

采集参数设置结束之后,点击 采集 后相机会开始按照采集频率进行采集图片,点击 停止采集后,工程显示区会显示已采集得到的图像列表。每一组图像称之为一个状态,包括左右相机采集得到的图片。

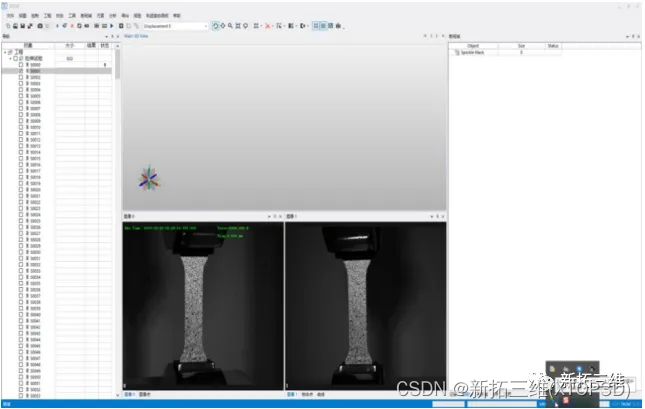

 XTDIC三维全场应变测量系统采集图像

自定义采集和 Ring-buffer

动态采集功能包含序列设置和循环采集设置。一些试验中需要尤其关注某一个瞬间时刻的数据时,固定采集间隔已经不能满足要求。此时可以使用动态采集中的循环采集功能,该功能是设置一个缓存区,普通采集时按照正常采集间隔,采集的最后瞬间会一次性将缓存区的图像保存下来。

采集约束主要有两个:1是采集频率,2是采集数量。如果对采集顺序有一定的要求,可以自定义采集序列,如材料拉伸实验,可以设置三种不同的采集频率采集三个拉伸变形阶段的图像,并且这些采集序列是可以随时进行修改的。

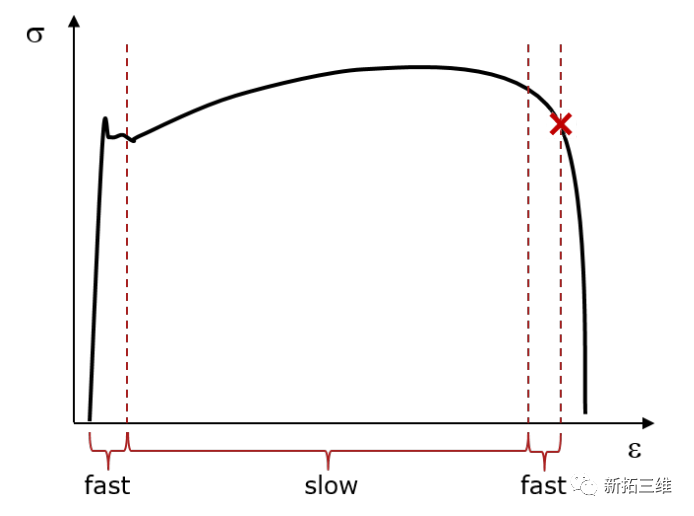

Ring-Buffer采集模式:有一个环形缓存区,可同时实现采样采集和缓存两种目的。首先设置好缓存区大小,其次设置好采样频率。这样当缓存区图片达到满状态时,就按照采样频率开始保存图片,当实验结束时,再将缓存区的图像全部保存,连同之前已保存的图像形成完整的原始数据。该功能主要用于无法确定实验终止位置的情况,如断裂。

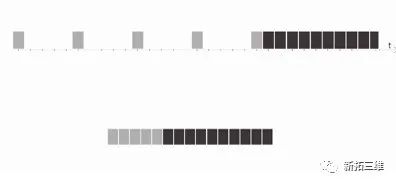

动态采集设置和循环缓存设置

视图优化

在进行图像采集前,以通过预览可调整采集图像的质量,并且通过一些参数来进行验证。

• 可以在视图中统计感兴趣区域的灰度分布直方图,用来确定光照条件和曝光情况是否合理。

• 可以评估视野内图像的噪声情况,用来确定相机布置是否合理。

• 可以评估视野内的斑点的平均大小,用来确认散斑的质量以及后续分析时需要设置的子区相关参数。

• 可以通过使用热色图来检测图像中是否有过度曝光等局部缺陷

锁相环功能

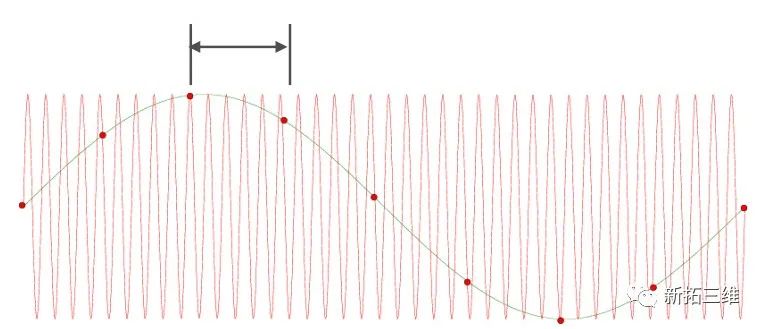

这个功能就是支持低频相机实现高频采集的模块。有了这个功能,即可实现以较低频设备拍摄稳定且重复运动的高频被测物。

可以实现利用外部输入的参考信号控制环路内部振荡信号的频率和相位,实现输出信号频率对输入信号频率的自动跟踪。


 XTDIC三维全场应变测量系统锁相环功能

锁相环的工作原理,主要是依赖于外部提供的两个不同的信号和对激励信号进行同步,从而实现对结构的多次激励。

主要是通过锁相环功能,利用相位同步原理精确跟踪周期性加载运动,还原一个完整疲劳循环。自动检测疲劳频率,自动捕捉加载波峰、波谷,可自定义一个或多个相位多周期还原一个疲劳循环。
