今天我们要介绍的Low Power概念是AOB（Always On Buffer，当然也可以是always on inverter）。顾名思义，就是总是开着的单元。这是一种特殊的Low Power单元，它可以不管voltage area的关断与否，一直保持常开的状态。

下图是always on inverter的简单示意图

640?wx_fmt=jpeg

它与普通cell的区别在于，多了一个secondary power pin，这个second power pin必须连在always on stripe上。

640?wx_fmt=jpeg

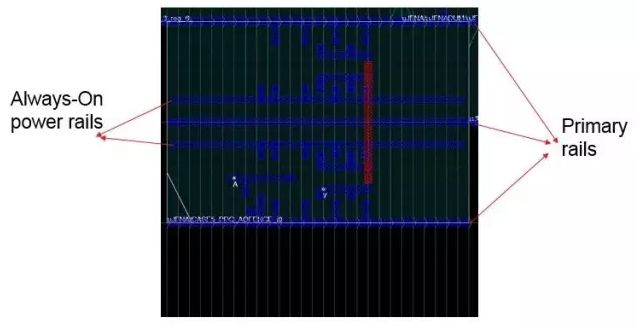

下图是带有衬底偏置技术（5个pin）的always on buffer的layout示意图，
