今天要介绍的Low Power概念是Isolation cell（隔离单元），通常用于电源关断技术（PSO）和多电源多电压技术（MSMV）。起到不同电压域之间的电压钳制和隔离作用。

为什么需要Isolation cell？看下面这图：

640?wx_fmt=jpeg

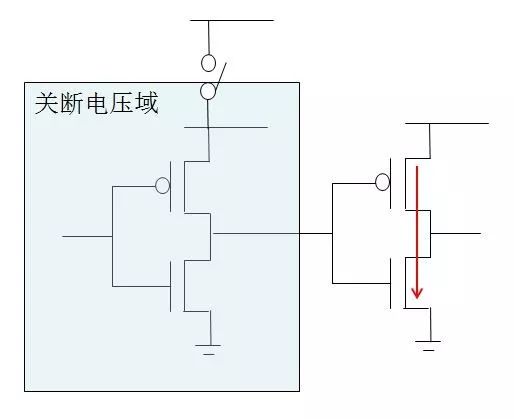

当左边的Voltage Area处于关断状态，右边的Voltage Area却始终处于开启状态，左边的PD关断使电路输出悬空，处于未知状态X，则PMOS管和NMOS管可能同时导通，造成器件短路。

通常Isolation cell和Level Shifter一起连用，AND和OR门都可以组成一个isolation cell。Isolation可以放在input端，output端或者第三方Voltage Area中，但是考虑到power-on rail的走线，isolation cell自身的功耗，一般还是放在input端比较好，因为放在input端不需要always-on的power。

结合图表来看UPF文件描述：

640?wx_fmt=jpeg

set_isolation iso_va1 \    指定isolation cell的添加rule，相当于前缀名称

       -domain VA1 \     指定添加isolation cell的voltage area

       -applies_to output \   指定isolation cell在voltage area的input还是output

       -diff_supply_only true\  指定cell port上是否允许有其他supply

       -loacation parent \    指定level shifter的放置位置，parent代表放在driver pin的父module

       -isolation_signal ip/iso_en1\  指定isolation cell的isolation 控制信号

      -calmp_value 1  指定isolation cell的输出值

set_isolation iso_va2 \

       -domain VA2\

       -applies_to output \

       -loacation parent \

       -sink ss_pd1

       -isolation_signal iP/iso_en2\

       -clamp_value1

640?wx_fmt=jpeg
