自动圆珠笔的结构原理

自动圆珠笔的结构原理

圆珠笔按一下笔芯伸出并锁住，再按一下笔芯就缩回到笔筒里，简单实用，原理跟物理课本上分析倾斜面的放一个物体的受力是类似的，物体受外力，克服静摩擦力，物体就会运动。

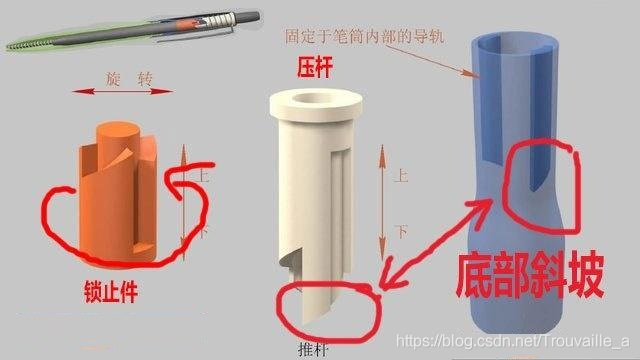

结构组成：圆珠笔自动伸缩锁止机构部件包括：锁止件、压杆、导轨，具体见下图：

自动圆珠笔的上下齿柱（暂且这样叫），用手按动的为上齿柱，内部可以旋转的为下齿柱。上下齿柱的啮合为不完全啮合，只有齿尖部咬合了一部分，而咬合的两个齿后面的导向筋，被设计在同一个导向槽里面滑动，当下齿柱在上齿柱推动下滑出导向槽后，由于弹簧的作用，下齿柱的齿会沿着相啮合的上齿柱的齿的斜面滑动，这样在斜面的作用下，下齿柱会转过一个角度，滑到另一侧去，就被按下去了，如此重复就可以实现了圆珠笔的功能了。不知表达清楚没有，最好对着圆珠笔仔细观察，印证一下我的说法。
