退刀槽可按“槽宽×直径”或“槽宽×槽深”的形式注写，什么情况下用“槽宽×直径”？什么情况下用“槽宽×槽深”标？

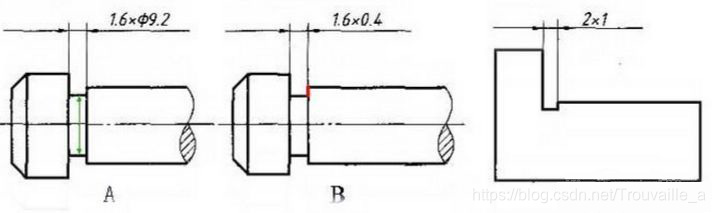

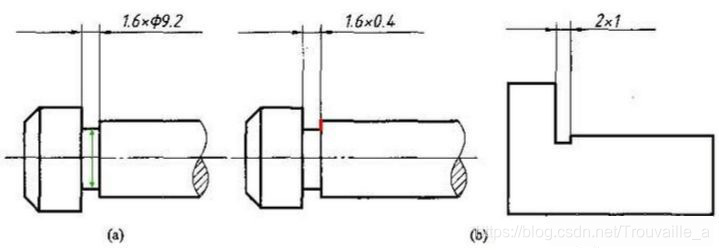

图中的直径9.2就是绿线所示部位的直径，0.4是红线所示的高度？

1.退刀槽在没有“尺寸精度”要求前提下，两种标注（槽宽×直径或槽宽×槽深）都可以，两者可换算，“自由公差”精度没问题，不必考虑基准问题，
2.1.6×0.4退刀槽；0.4是红线所示的高度，操作者不会以大圆为基准往下量的。（退刀槽是由小圆轴切削成的）
3.退刀槽在《机械设计手册》中有标准，按所配合的零件结构不同，分为A,B,C,D,E,F几种形式，此类标注就不是简单的“槽宽×直径”或“槽宽×槽深”供参考！

在必须保证直径时用“槽宽×直径”。
同样，在必须保证槽深时用“槽宽×槽深”。
虽然，可能会得到相同的结果，但是，基准与概念都不一样。
槽宽×直径时：槽深的基准是中心线。
槽宽×槽深时：槽深的基准是轮廓线。

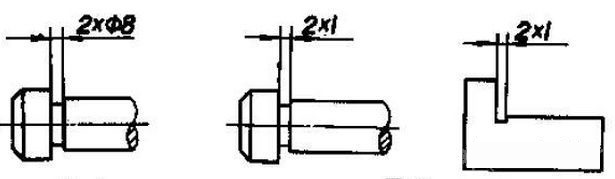

按GB4458.4（机械制图尺寸注法）提示：
图中A、B属销、轴类退刀槽一般注法，可以任选其一。
图中C属于非轴类的退刀槽的一般注法。
