汽车模具-针对斜碶机构设计的思路分析

1、斜楔机构的组成

斜楔机构是通过斜楔和滑块的配合使用，变垂直运动为水平运动或者倾斜运动的机械机构；

斜楔：称为主动斛楔，工作中起施力体作用；

滑块：称为工作斜楔，为受力体；

附属装置：包括反侧板、压板、导板（导轨）、防磨板、弹簧、螺钉等，起斜模附着、导向以及平衡作用的装置；

斜楔机构的类型按照滑块的附着方式可以分为：

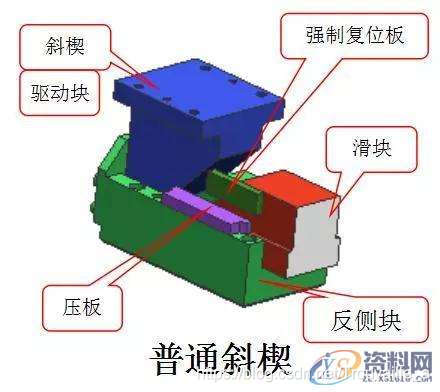

普通斜楔：滑块附着于下模；

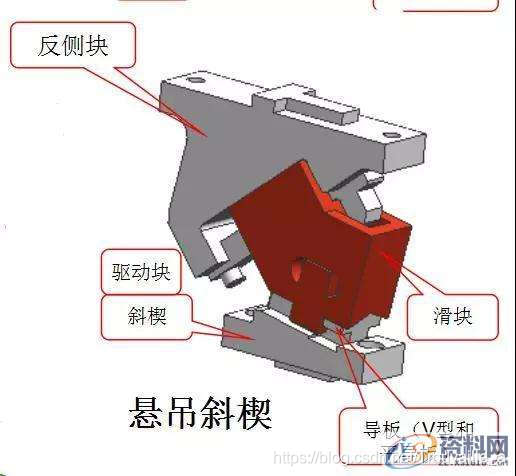

悬吊斜楔：滑块附着于上模，模具工作完成后随上模上行；

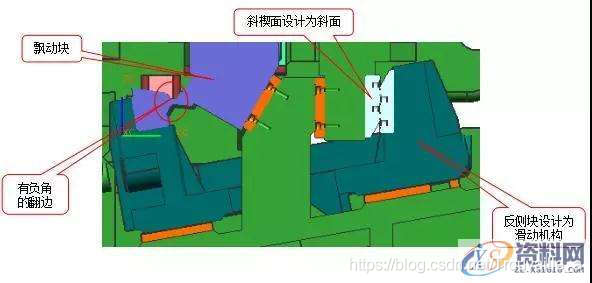

双动斜楔机构：普通斜楔中的斜楔设计成斜面，反侧块也作成滑动机构，当斜楔运动时可以带动飘滑块，能实现一次完成有负角的翻边整形和弯曲。
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

普通斜楔机构，滑块一般附着与下模，使设计和运动相对比较简单，但有些情况，滑块附着与下模时，制件的送入和取出不方便，或者影响模具其他功能的实现，此时应考虑采
