Cadence：层次化电路+信号线束

Infinity-LSC

已于 2023-05-05 08:24:27 修改

阅读量2.9k

点赞数 2

分类专栏： Allegro 文章标签：物联网 cadence orcad 信号集束层次化原理图

于 2023-01-10 17:40:08 首次发布

本文链接：https://blog.csdn.net/VampireWolf/article/details/128630334

版权

4 篇文章

订阅专栏

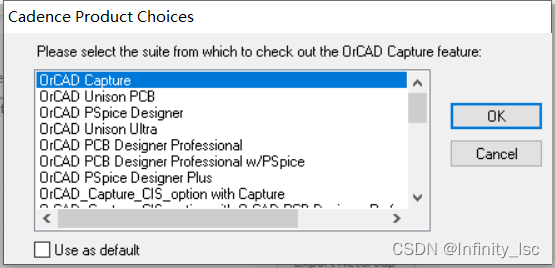

打开OrCAD Capture，创建一个工程；

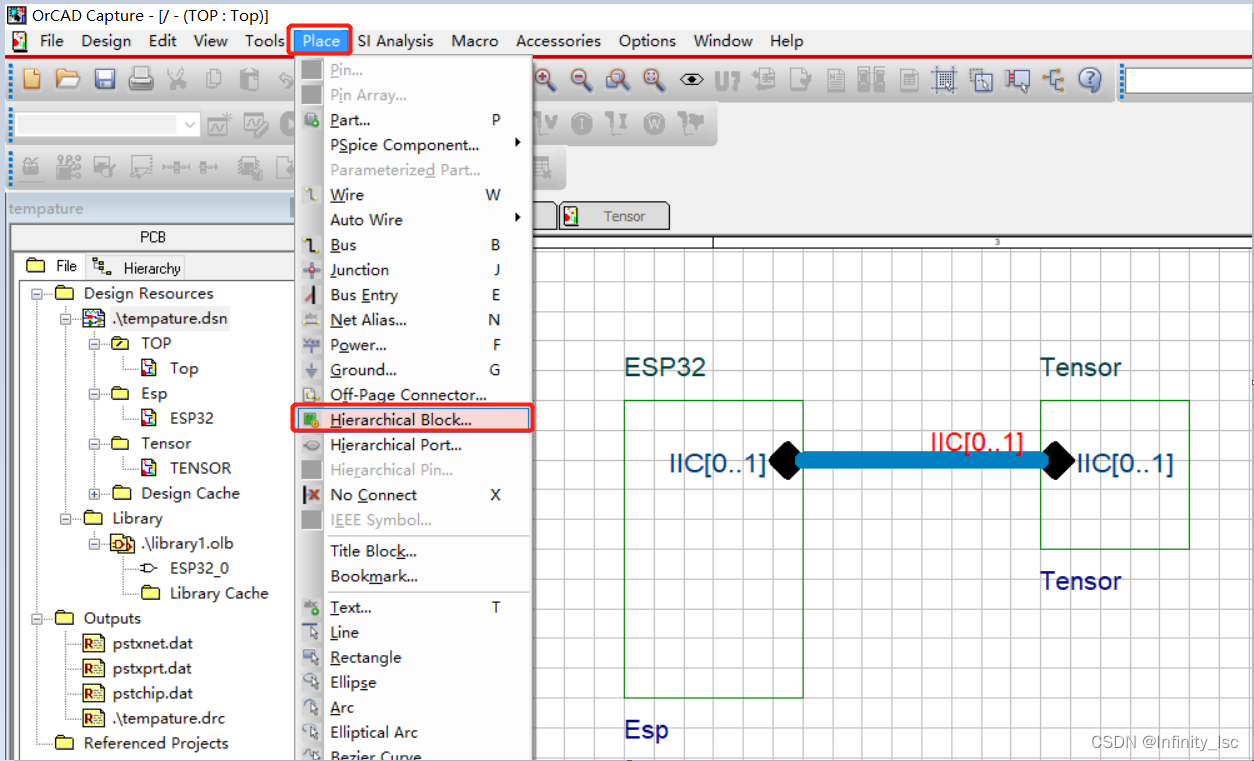

选择 Place--> Hierarchical bloock（以下图为例，建立两个Block [ESP32和Tensor]）；
建立 NetGroup

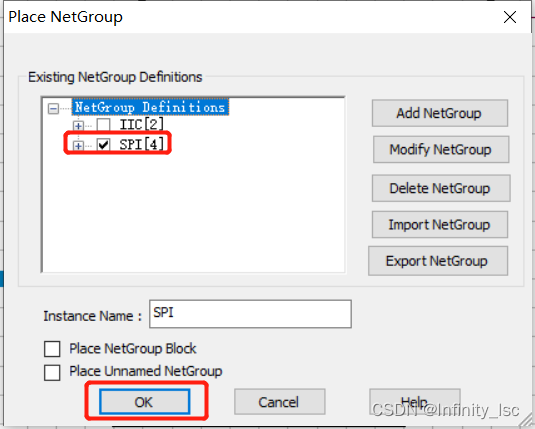

a：Place-->NetGroup

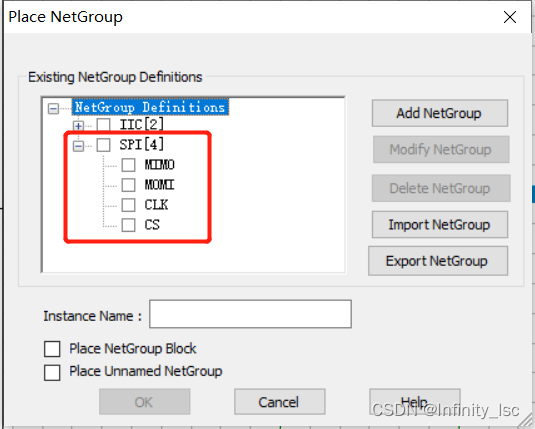

b：在弹出对话框中，依次建立网络（以SPI为例）；

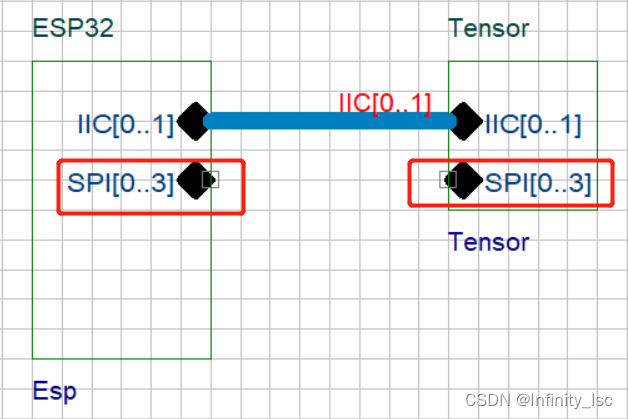

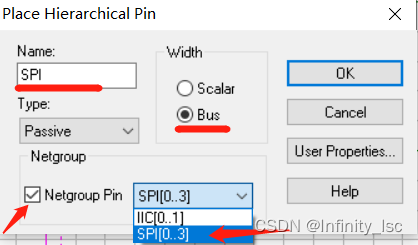

需选中 Block，选择 Place-->Hierarchical pin。勾选NetGroup Pin（此时的pin相当于Bus），选择想添加的 Pin（以SPI为例）；
给 Block添加Pin（使用多对SPI，要按顺序命名，如SPI1、SPI2等）；

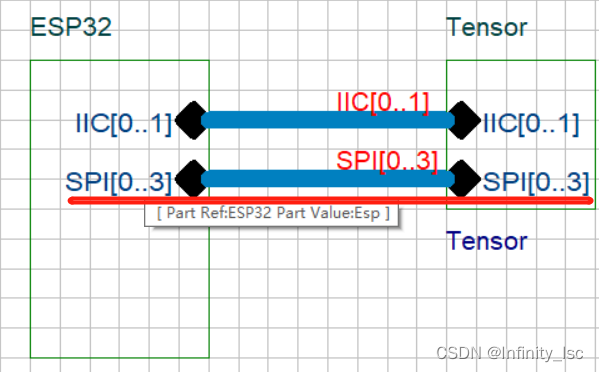

选择Place NetGroup, 连接两个Pin（使用多对SPI，Instance Name要按顺序命名，例如SPI1、SPI2等，建议和5中Pin名一致）；
在工程管理页面下，点击各个 Block，会自动建立对应的Schematic文件夹以及page，并且会自动导入Hierarchical Port（需要同步时，可以点击synchronize down）；

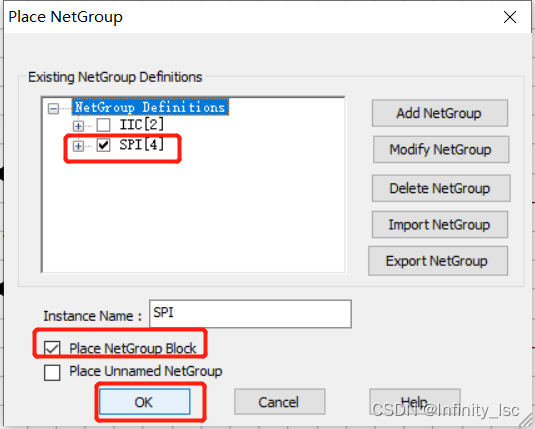

点击 Place-->NetGroup，并勾选对应的Netgroup，选择 Place NetGroup Block，绘制Netgroup Block，如下图；

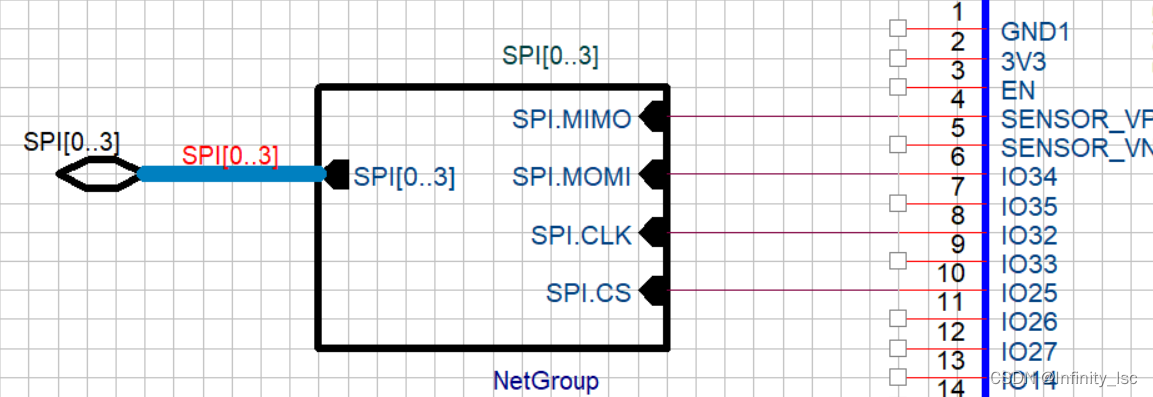

Hierarchical Port 与 Netgroup Block 的 Bus Port 连接，NetGroup Block中集散的pin和IC的pin相连，如下图所示；
导出网表，导入pcb中。

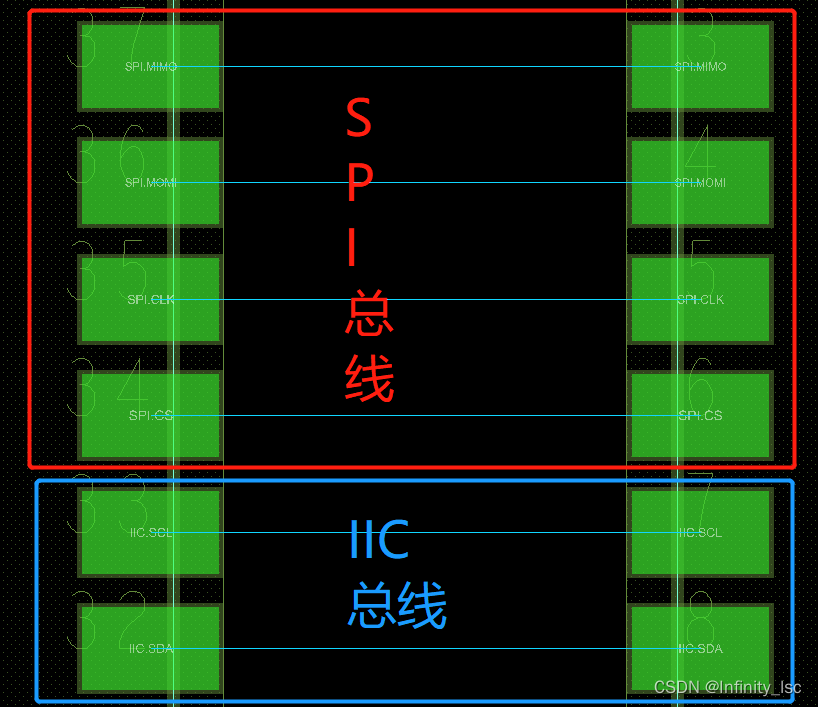

可以看出，原理图中的两个Block，以信号线束的方式，在pcb中正确的连接在一起。

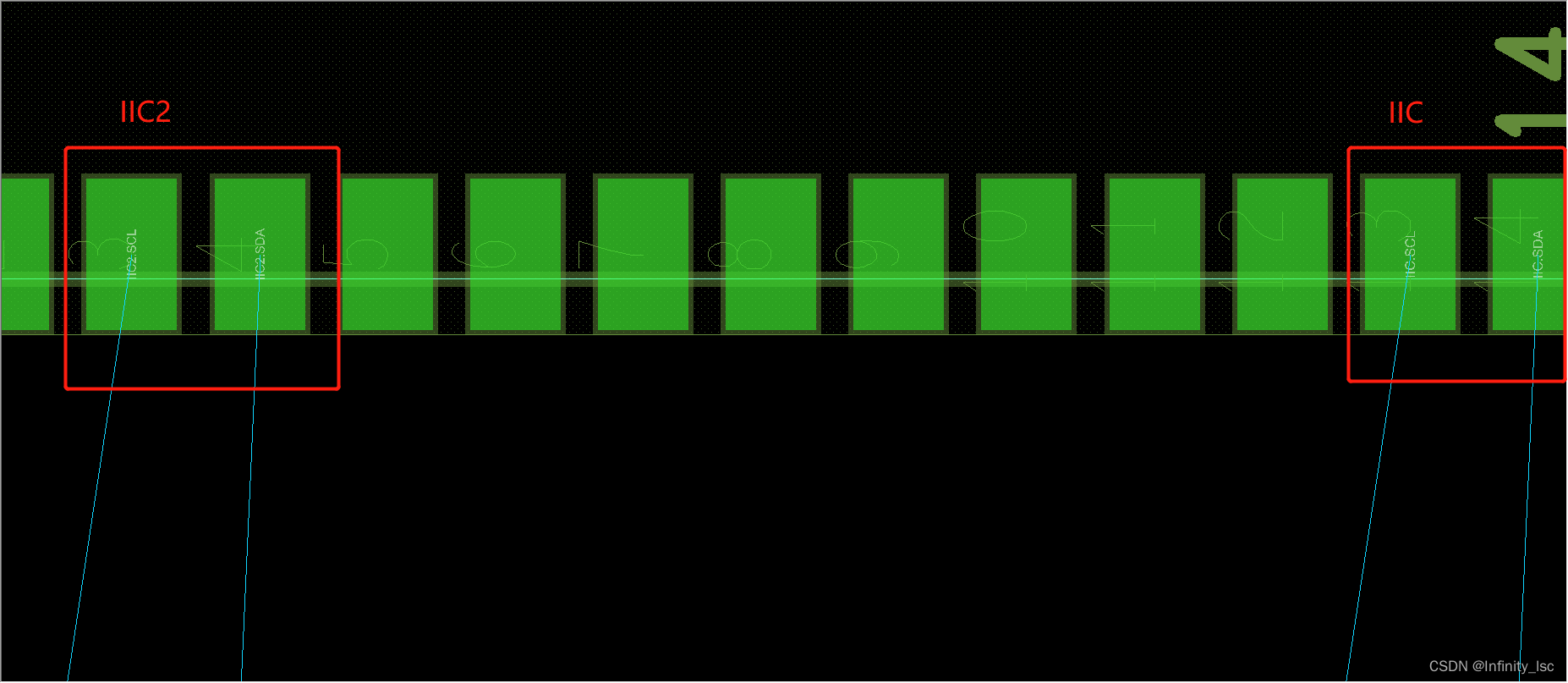

使用两对IIC的示例下图所示：
