渲染路径

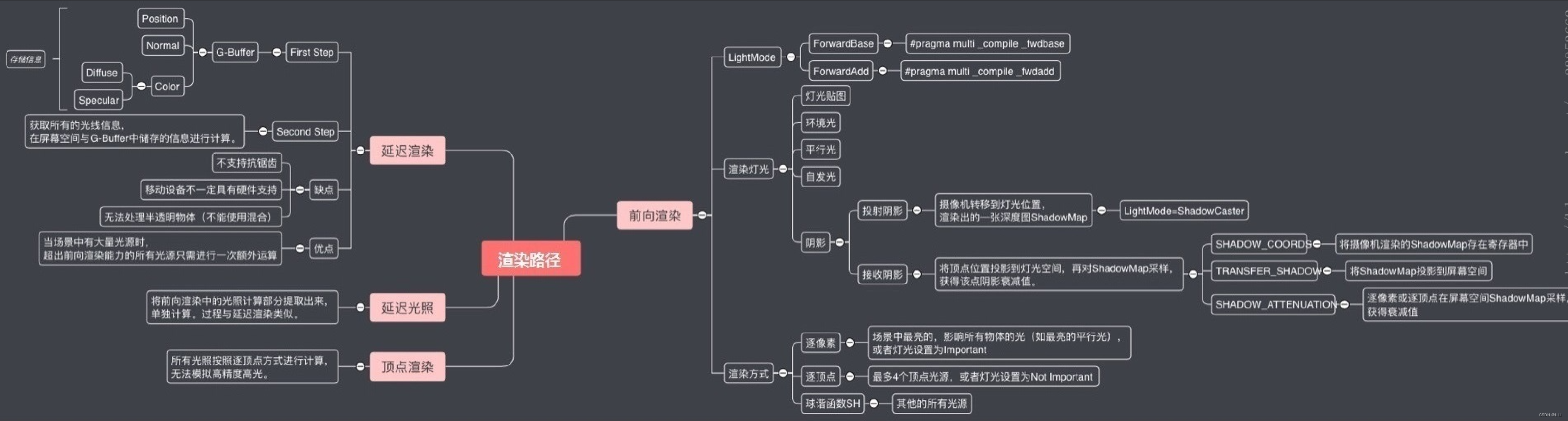

在这里插入图片描述

决定了光照如何应用到Unity Shader中

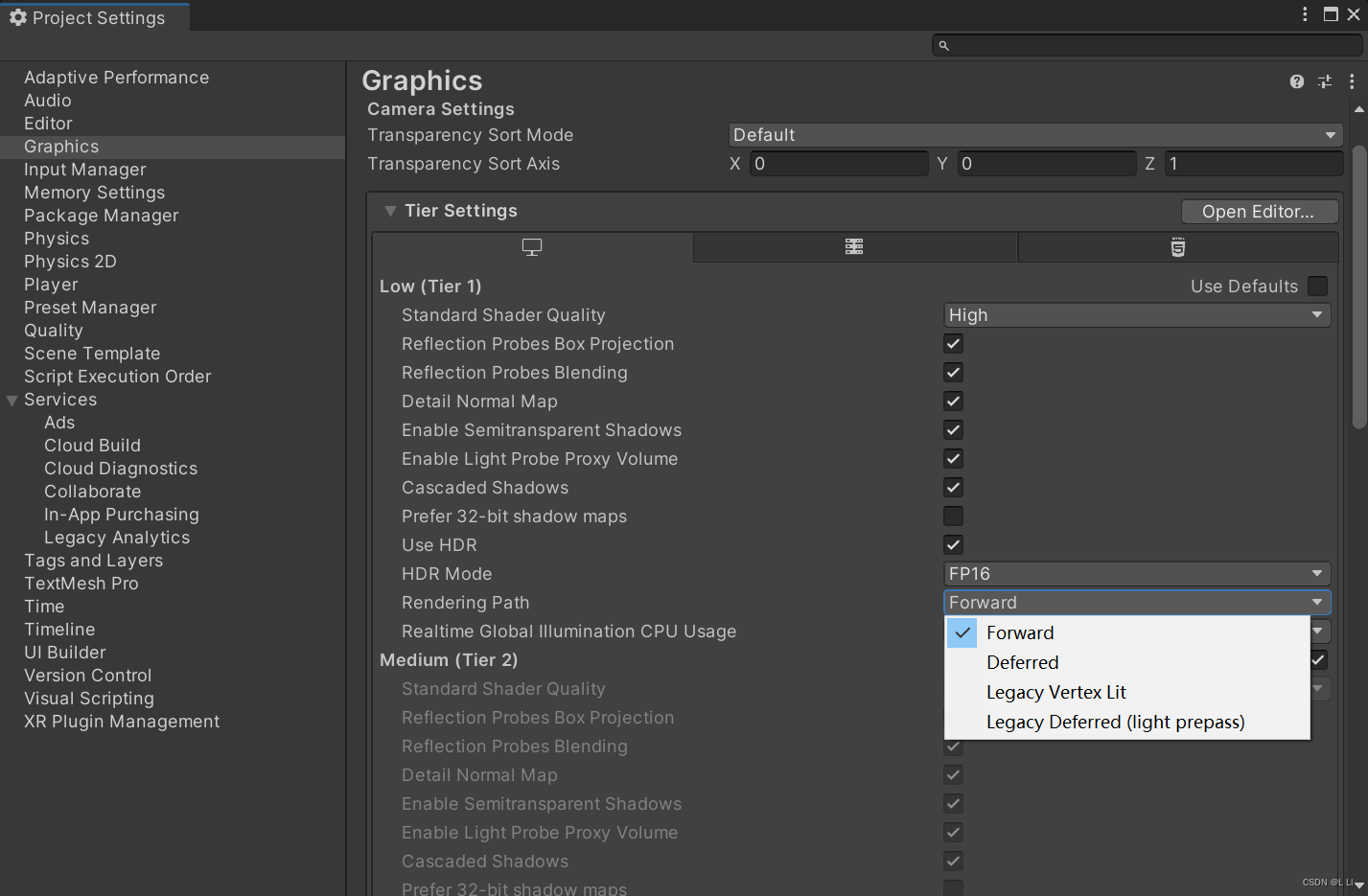

整个项目设置渲染路径：
在这里插入图片描述

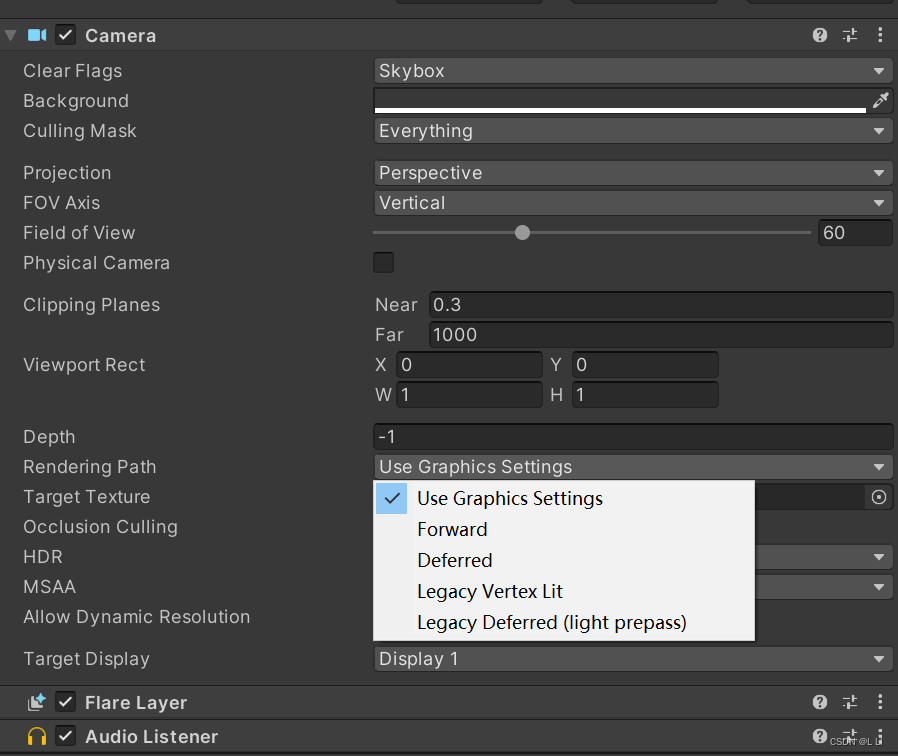

使用多个渲染路径，可以在每个摄像机的渲染路径设置中设置该摄像机使用的渲染路径，覆盖Project Settings中的设置

如果当前显卡不支持所选择的渲染路径，Unity会自动使用更低一级的渲染路径

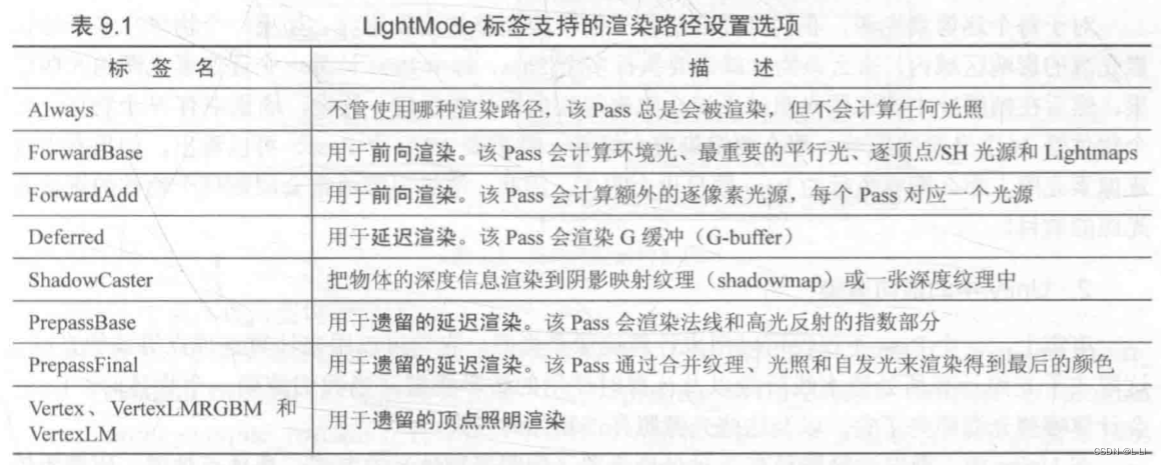

Pass块内可选择的渲染路径：
在这里插入图片描述

前向渲染路径（Forward）

是传统的渲染方式。
原理：渲染该对象的渲染图元，计算两个缓冲区信息（颜色缓冲区、深度缓冲区）。利用深度的缓冲判断片元是否可见，可见就更新颜色缓冲，否则就丢弃。

描述前向渲染路径的大致过程：

Pass {
  for(each primitive in this model){
    for(each fragment covered by this primitive){
      if(failed in depth test){
       // 如果没有通过深度测试，说明该片元不可见
        discard;
      }else{
      // 如果该片元可见
      // 就进行光照计算
        float4 color = Shading(materialInfo, pos, normal, lightDir, viewDir);
        // 更新帧缓冲
        writeFrameBuffer(fragment, color);
      }
    }
  }
}

如果有N个物体受M个光源影响就需要N*M个Pass。渲染引擎通常会限制每个物体的逐像素光照数目

前向渲染有3种处理光照方式：

逐顶点处理。
逐像素处理。
球谐函数（Spherical Harmonics, SH）处理。

在这里插入图片描述
Unity使用的判断规则：

场景中最亮的平行光按逐像素处理。

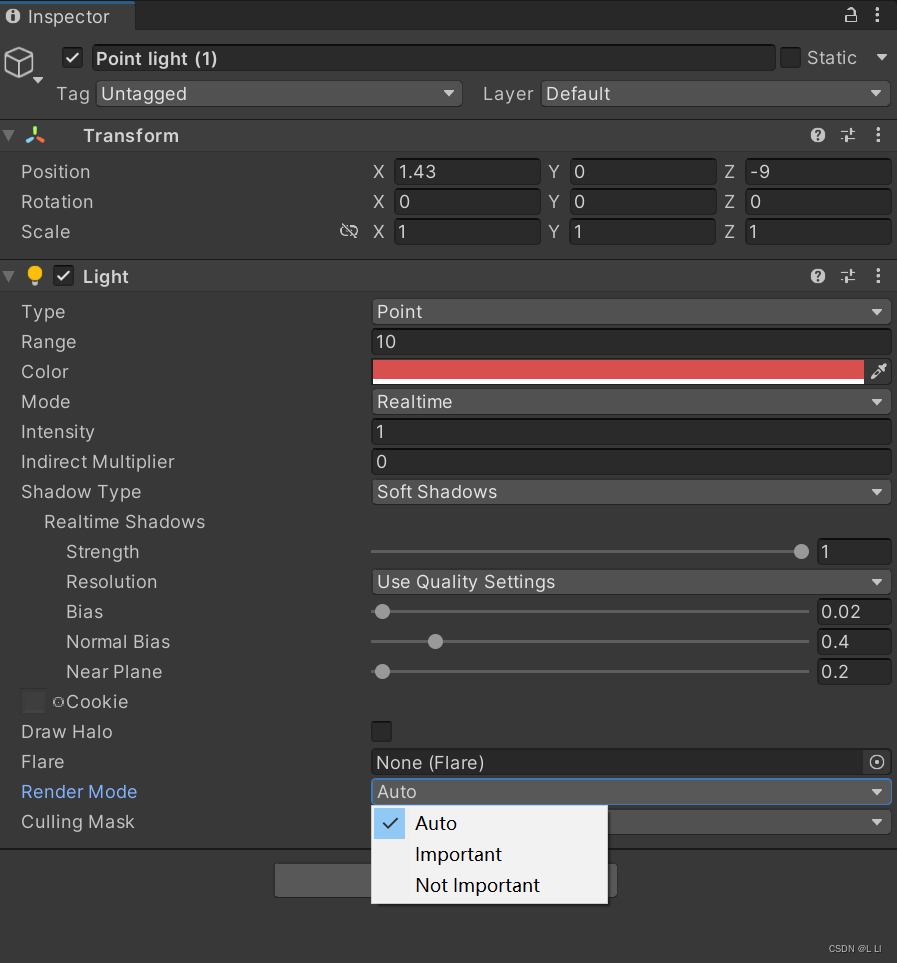

Render Mode 为 Not Important的光源，会逐顶点或者SH处理。
Render Mode 为 Important的光源，会逐像素处理。
如果上面得到的逐像素光源小于Quality Setting中的逐像素光源数量，会有过更多光源以逐像素的方式进行渲染。

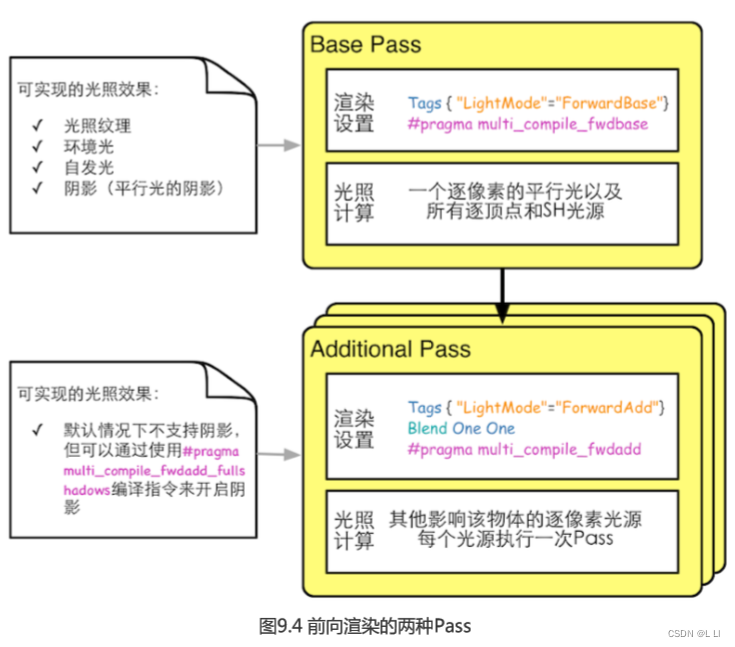

前向渲染两种Pass：
Base Pass。一般一个Unity Shader定义一个（双面渲染的话两个），执行一次。
Additional Pass。如果有N个光源影响该物体，就会执行N次。

注：在Additional Pass的渲染设置中，开启和设置了混合模式。这是因为，我们希望每个Additional Pass可以和上一次的光照结果在帧缓存中进行叠加，从而得到最终的有多个光照的渲染效果。如果没有开启和设置渲染混合模式，那个Additional Pass的渲染结果会覆盖掉之前的渲染结果，看起来就好像该物体只受该光源的影响。通常情况下，我们选择的混合模式是Blend One One

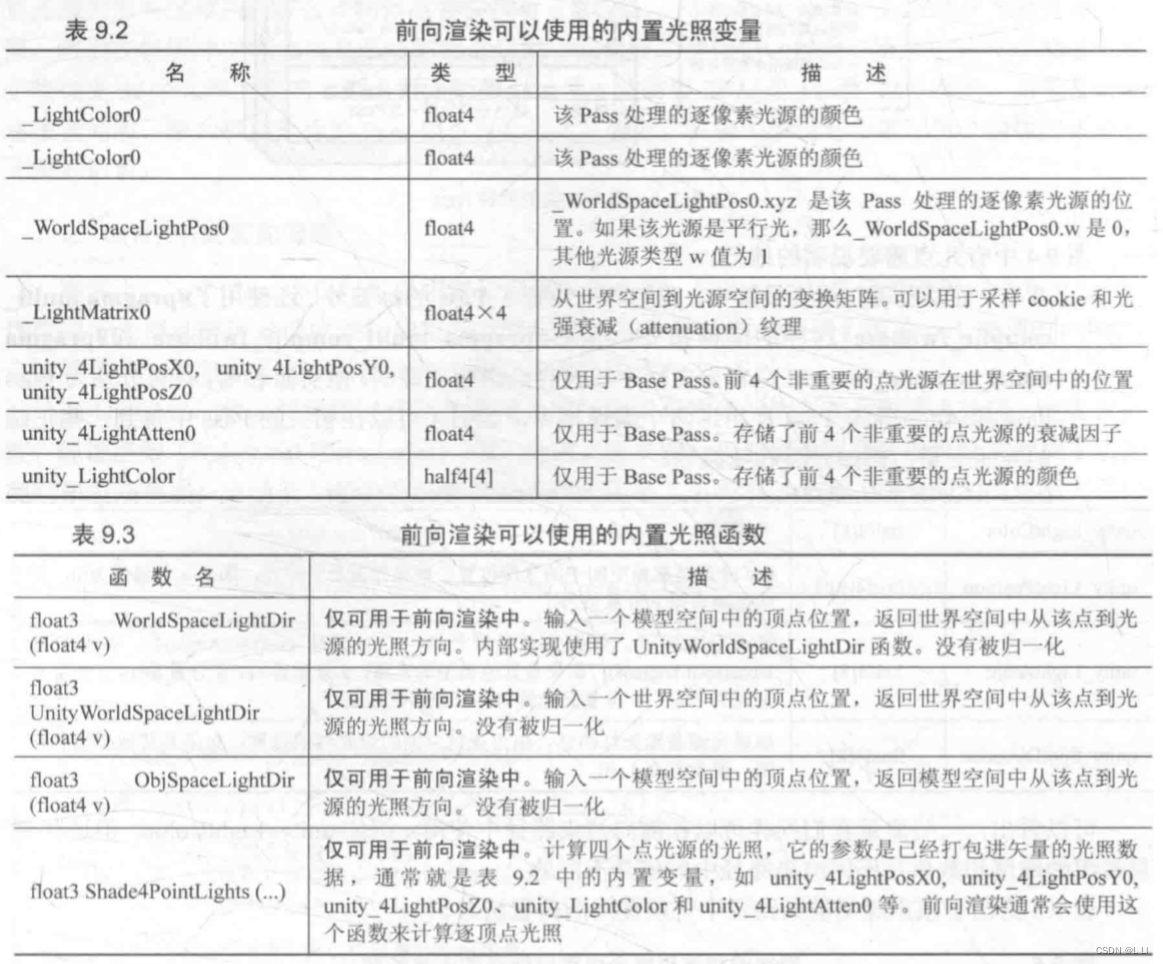

前向渲染可以使用的内置光照变量和函数:
在这里插入图片描述

顶点照明渲染路径（Vertex）

逐顶点计算光照。硬件配置要求最低，运算性能最高，效果最差的类型，不支持逐像素效果（如：阴影、法线映射、高精度高光反射等）。

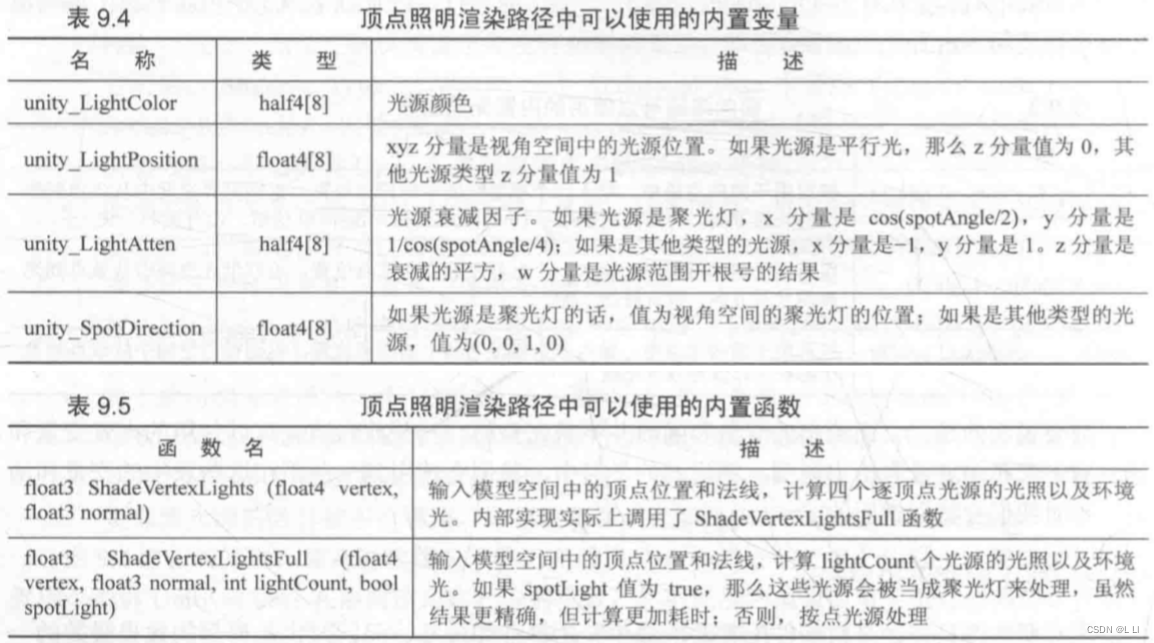

在这里插入图片描述

延迟渲染路径（Deferred）

前向渲染问题是：当场景中包含大量实时光源时，前向渲染的性能会急速下降。

使用额外的缓冲区（G缓冲，Geometry-buffer），存储离摄像机最近的表明的其他信息（表面法线、位置、材质属性等）。避免前向渲染在大量实时光照下时的性能急速下降。实现就用两个Pass，与场景光源数目无关，而是和屏幕空间大小有关。

主要包含两个Pass：

第一个Pass：只计算哪些片元可见（深度缓冲技术），可见的就存到G缓冲中。
第二个Pass：利用G缓冲中的片元信息，计算光照。

延迟渲染的整个过程大致可以用下面的伪码来描述：

Pass1{
  for(each primitive in this model){
    for(each fragment covered by this primitive){
      if(failed in depth test){
        discard;
      }else{
        writeGBuffer(materialInfo, pos, normal);
      }
    }
  }
}

Pass2{
  for(each pixel in the screen){
    if(the pixel is valid){
      // 如果该像素是有效的
      // 读取它对应G缓存中的数据
      readGBuffer(pixel, materialInfo, pos, normal);
      // 根据数据进行光照计算
      float4 color = Shading(...);
      writeFrameBuffer(pixel, color);
    }
  }
}

缺点：

不支持真正的抗锯齿（anti-aliasing）功能。
不能处理半透明物体。
显卡必须支持MRT（Multiple Render Targets）、Shader Mode3.0及以上、深度渲染纹理以及双面的模版缓冲。

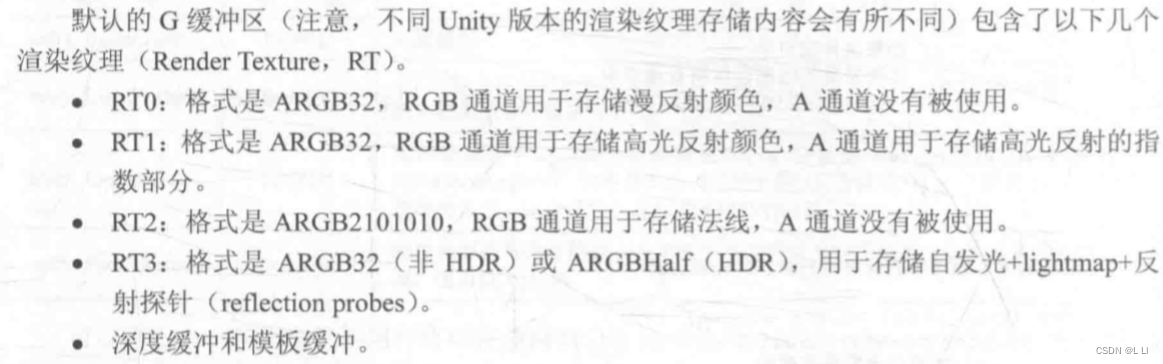

G缓冲区所包含的渲染纹理：

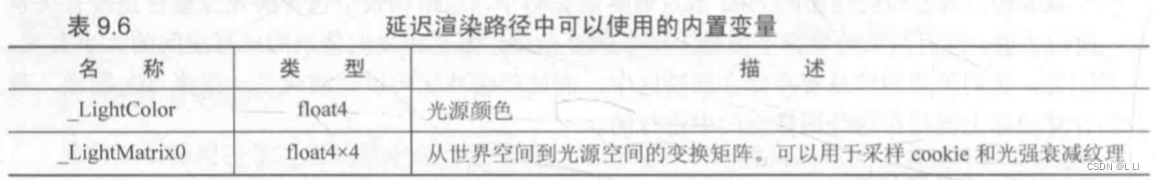

延迟渲染可以使用的内置变量：

Unity中的延迟渲染

Unity中有两种延迟渲染，在此我们不讨论遗留的延迟渲染。如果游戏中含有大量的实时光照，那么我们可能希望选择延迟渲染路径，但需要一定的硬件支持。

对于延迟渲染路径来说，它适合场景光源数目多、如果使用前向渲染会造成性能瓶颈的情况下使用。但是，延迟渲染有一些缺点：

不支持真正的抗锯齿（anti-aliasing）功能
不能处理半透明物体
对显卡有一定要求。如果要使用延迟渲染的话，显卡必须支持MRT（Multiple Render Targets）、Shader Mode 3.0及以上、深度渲染纹理以及双面的模板缓冲。
当使用延时渲染时，Unity要求我们提供两个Pass。

第一个Pass用于渲染G缓存。在这个Pass中，会把物体的漫反射颜色、高光反射颜色、平滑度、法线、自发光和深度等信息渲染到屏幕空间的G缓冲区中。对每个物体来说，这个Pass仅会执行一次。
第二个Pass用于计算真正的光照模型。这个Pass会使用上一个Pass中的渲染数据来计算最终光照颜色，存储到帧缓冲中。
默认的G缓冲中渲染目标（Render Target, RT）列举如下（括号内字母表示通道），不同版本可能不同：

RT0，ARGB32格式，（RGB）存储漫反射颜色，（A）没有被使用
RT1，ARGB32格式，（RGB）存储高光反射颜色（RGB），（A）存储高光反射的指数部分
RT2，ARGB2101010格式，（RGB）存储世界空间的法线信息，（A）没有被使用
RT3，ARGB2101010（非HDR）或ARGBHalf（HDR）格式，用于存储自发光+lightmap + 反射探针（reflection probes）
深度缓冲+ 模板缓冲（Stencil buffer）
