使用LUA脚本,通过Matlab控制mmWave Studio,一键实现DCA1000参数配置和雷达数据采集

在使用DCA1000采集雷达数据时,一般情况下我们需要进入mmwave studio软件一个一个手动配置雷达参数信息,这样太麻烦了,如果用lua脚本的话,就能够一键配置所有参数,非常方便

具体代码见底

硬件

TI IWR1843 BOOST

DCA1000

软件

mmWave SDK(本人是03.05.00.04版本)

mmWave Studio(本人是02.01.01.00版本)

MATLAB R2022b

MATLAB Runtime R2015aSP1_win32(这个不安装的话会影响mmwave studio的连接),下载链接

Lua脚本

需要用到的共有两个lua脚本文件:DataCapture.lua和FrameStart.lua,这两个脚本需要放到mmwave studio安装目录下的Scripts文件夹。


其中FrameStart.lua不用更改,DataCapture.lua文件包含studio软件设置和雷达参数配置的所有信息,只需要更改DataCapture.lua这一个脚本即可。

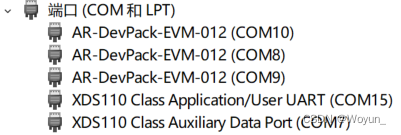

首先需要更改端口号,把第一个数字改成User UART的端口号,我这里是15:


然后就是各种雷达参数设置:

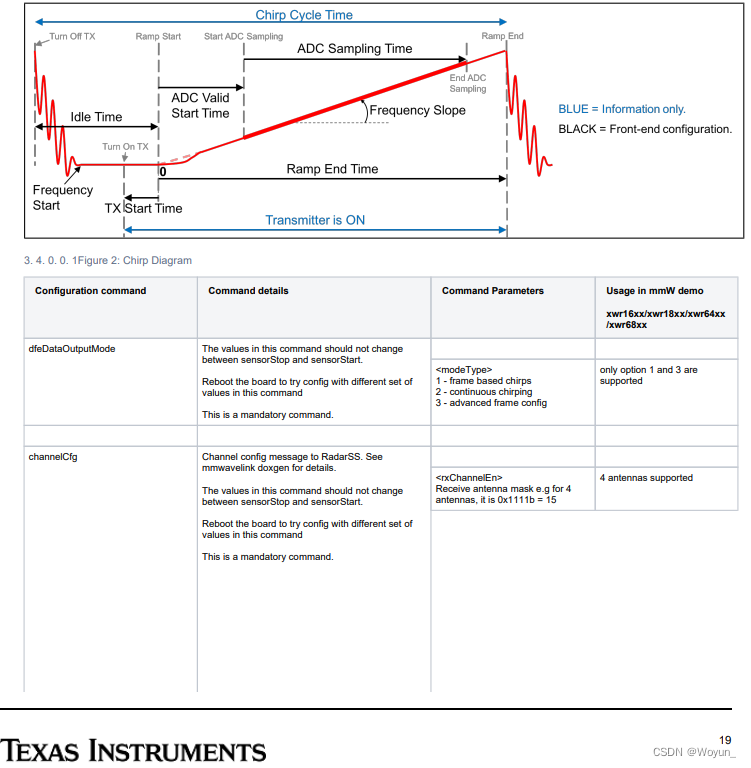

这里需要先阅读MMWAVE SDK User Guide的p19-33部分,搞清楚每个cfg里面的数字对应的是什么,在修改lua参数的时候对着这个改


以下是需要更改的cfg:

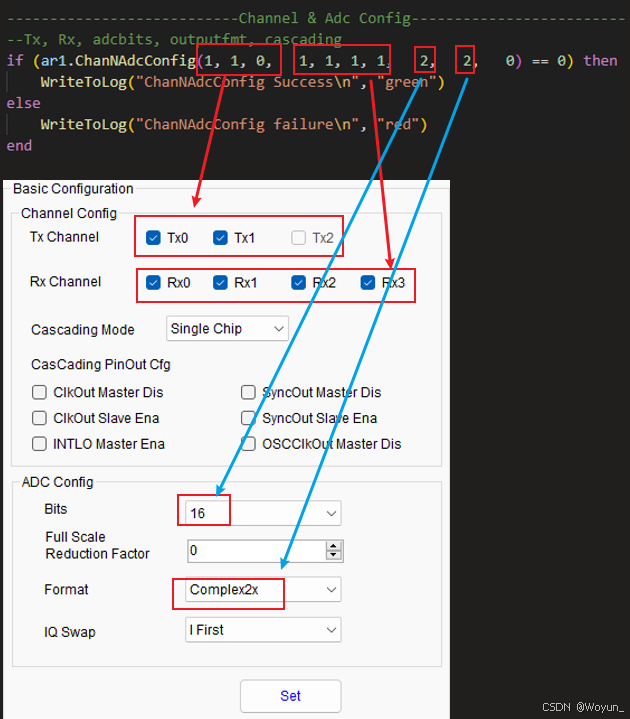

channelCfg和adcCfg

与sdk user guide不同,这里是先Tx再Rx

————

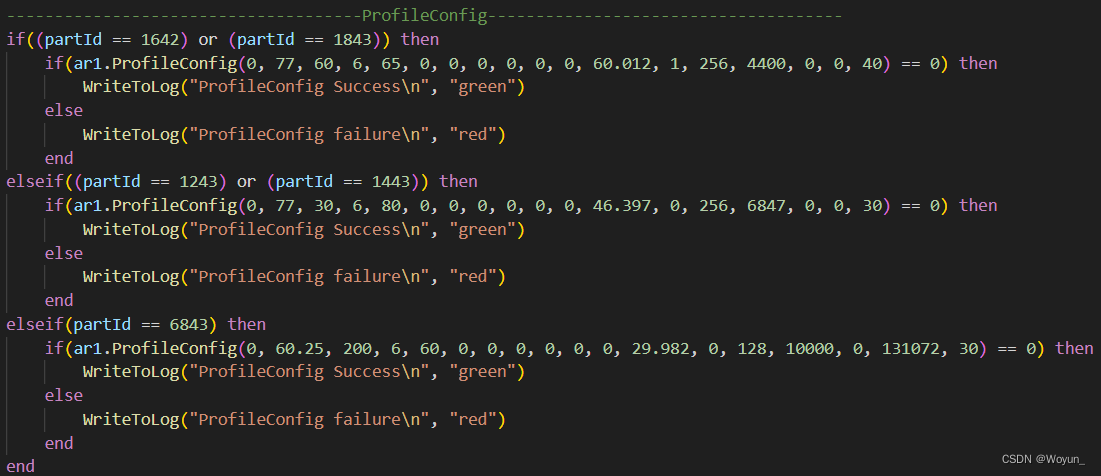

profileCfg

根据自己使用的雷达更改对应部分的参数:

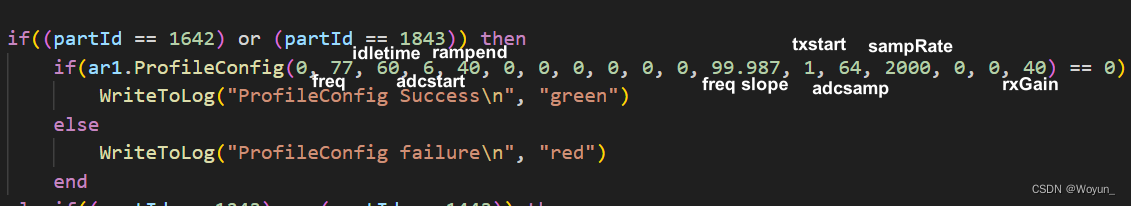

我用的是1843,一些数字说明如下:


————

chirpCfg

这里我用的三根发射天线,所以配置了三个。最后三个数字是tx的对应编号,100表示tx0,010表示tx1,001表示tx2。如果你是用两根tx(比如1642),那就删掉第三个config

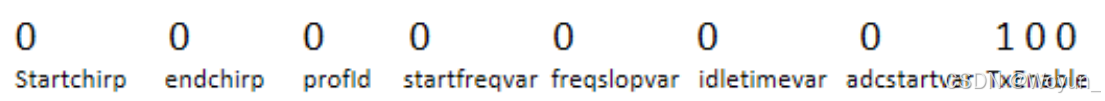

chirpConfig的参数对应:

————

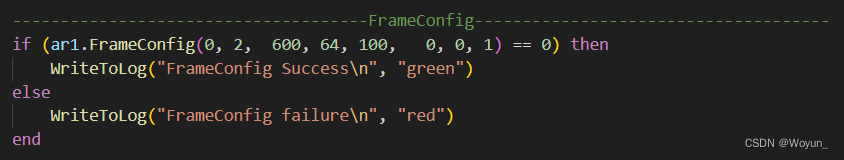

frameCfg

具体参数说明见sdk user guide的p23


frameCfg的参数对应如下

其它的一般不需要更改,每次采集数据前需要确保自己的配置参数是否正确

Matlab代码

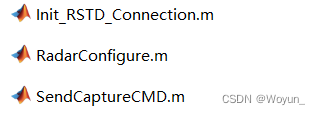

如下图所示,需要用到的共有3个.m文件:


Init_RSTD_Connection.m

用于RSTD的初始化和连接,可以理解为用来将雷达和studio连接

RadarConfigure.m

用于将DataCapture.lua脚本里面的配置代码发送到studio,实现雷达参数配置

SendCaptureCMD.m

用于发送采集雷达数据的命令到雷达,包括bin文件的保存路径设置。运行该文件后雷达开始采集数据

操作步骤

先把DCA1000和1843板子连接好,其中1843模式设置为011(SOP2为0),还需要设置一下本地连接的IP地址,这里不多介绍DCA1000EVM使用指南icon-default.png?t=N7T8https://blog.csdn.net/bigData1994pb/article/details/117112725

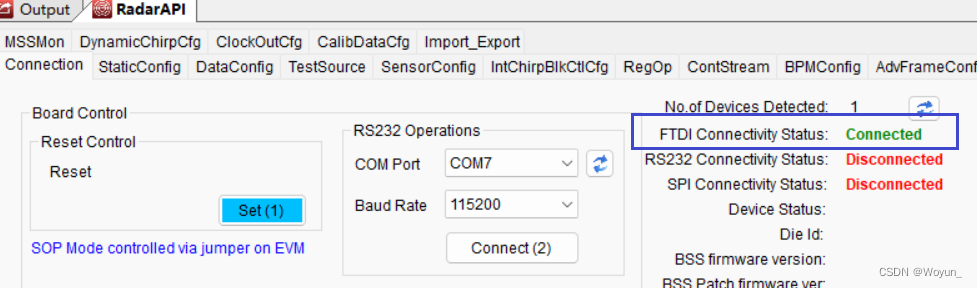

1、打开studio,等待初始化完成(FTDI 显示connected),如下图所示

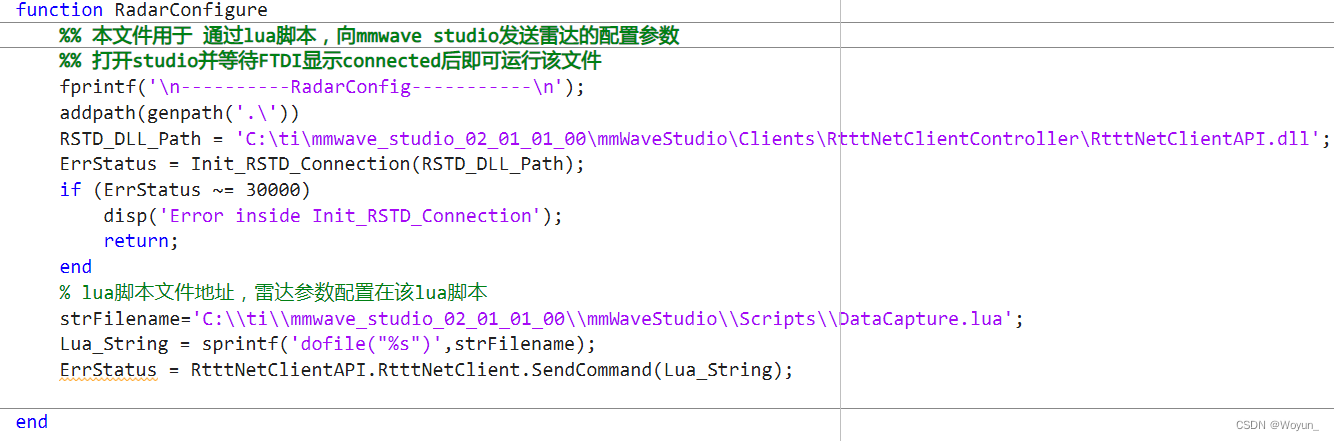

2、打开matlab,把所有.m文件放在一个文件夹,点开RadarConfigure.m文件

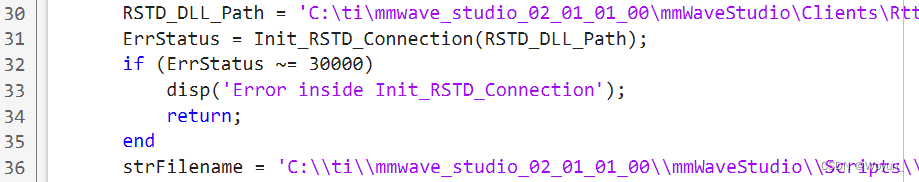

我的studio是装在C盘的ti目录,RSTD_DLL_Path是RtttNetClientAPI.dll的文件路径,strFilename是DataCapture.lua脚本的文件路径。需要注意,strFilename的路径有两个斜杠

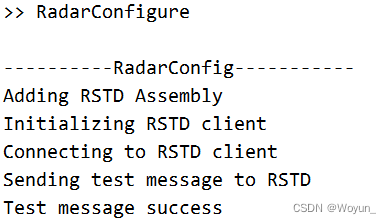

3、点击运行,命令行窗口会跳出以下内容:

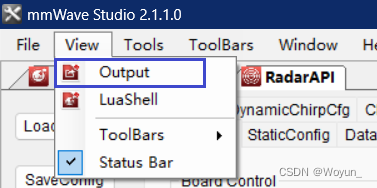

这时候表示matlab已经通过lua脚本向studio发送配置参数了,我们转到studio,点开output窗口:

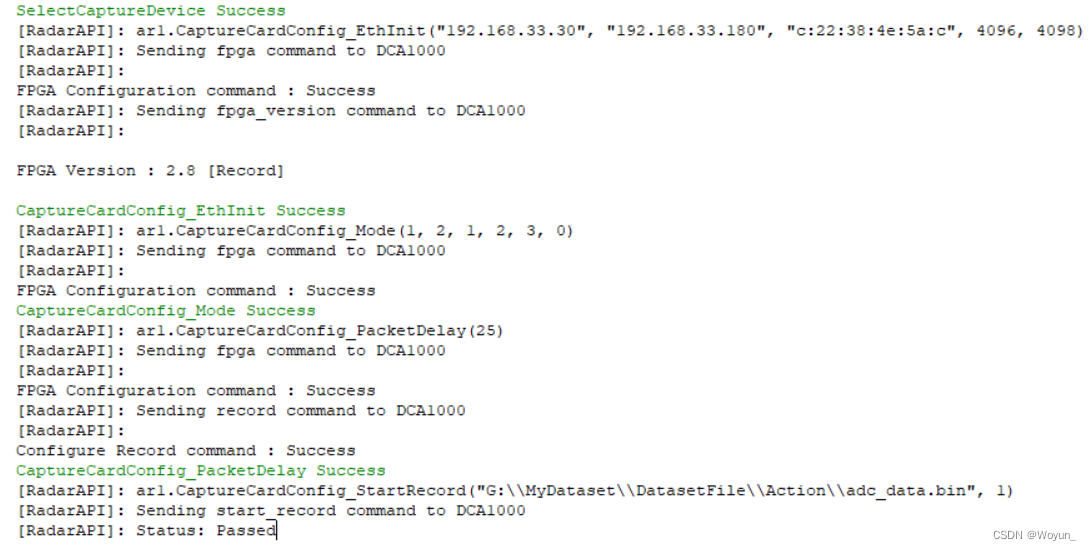

等待studio加载配置,大概需要1分钟左右。加载成功后界面上应该都是绿色的Success提示,最后几行长这样,就表示参数配置成功了:

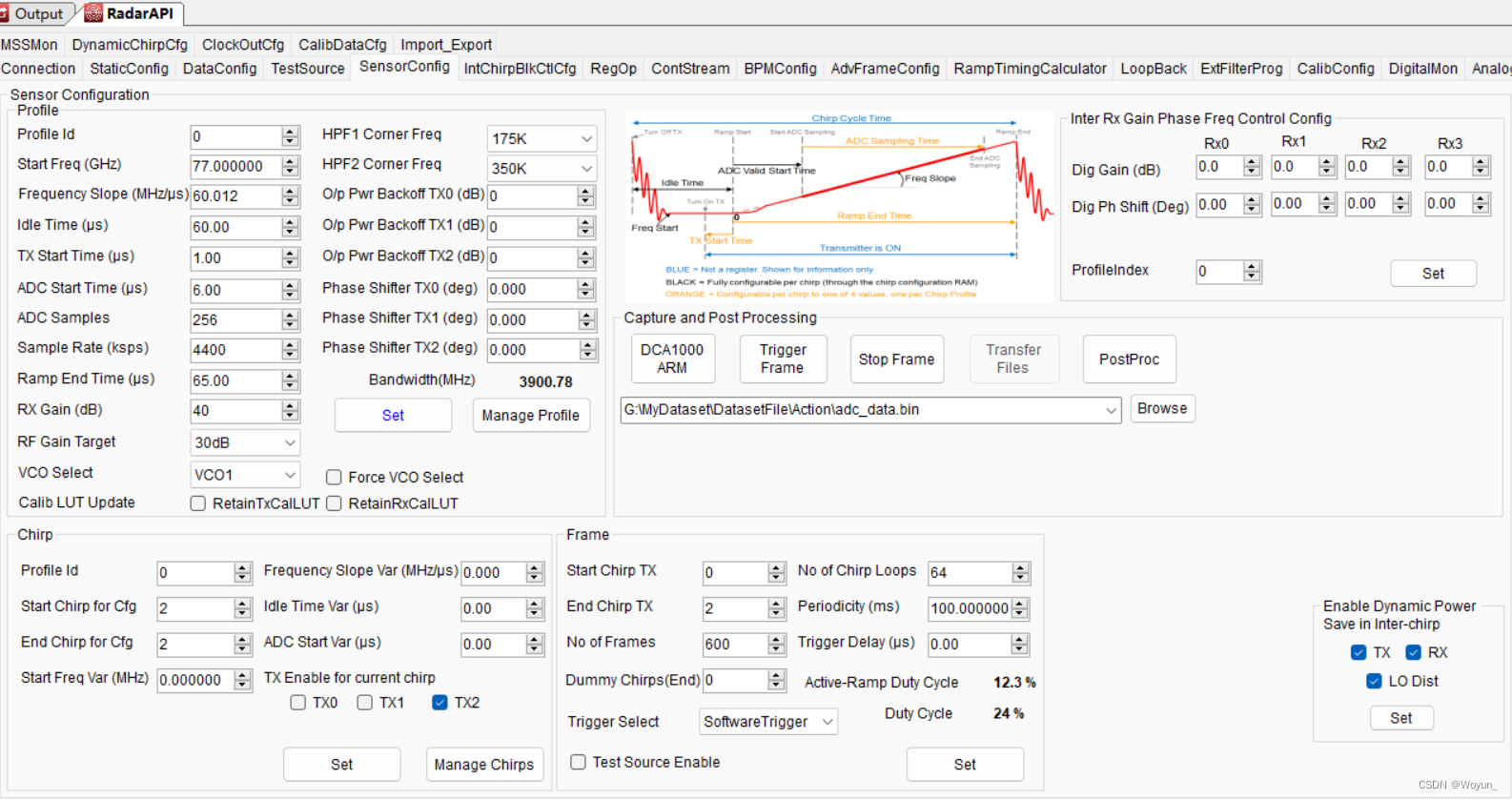

这时候你可以去SensorConfig界面检查一下各个参数是否正确


如果遇到FPGA版本无法正常读取,如“Unable to read FPGA Version.”

尝试重启雷达、studio和matlab,并检查DCA的网线是否插好,网口是否为千兆网口并且务必关闭360、电脑管家等软件!

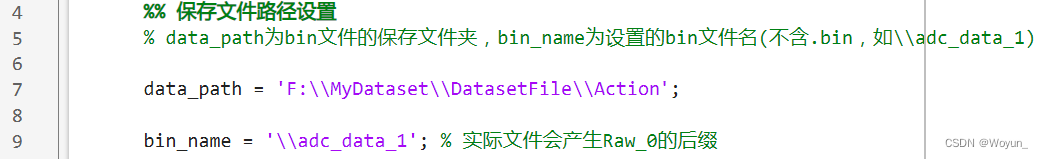

4、点开SendCaptureCMD.m文件,设置data_path(保存文件夹)和bin_name(bin文件名),检查RSTD_DLL_Path和strFilename是否正确



注意:

每次采集都需要更改bin_name,否则上次保存的bin文件会被覆盖(之前有研究过自动迭代后缀数字的函数,觉得有点麻烦,加上自己做实验也需要经常更改bin文件名,就没咋深究了)

另外,保存的bin文件会自动补上_Raw_0的后缀,如果你保存的bin文件大于1GB,则会自动分成多个bin文件(每个上限1GB),这时多出的bin文件会自动迭代_Raw_1等后缀

5、运行SendCaptureCMD.m,雷达开始采集数据

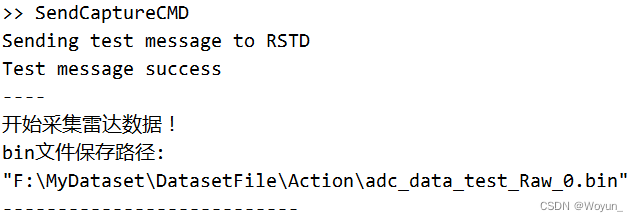

命令行窗口会显示相应的内容,这时候DCA应当开始闪烁,代表正在采集数据


采集完后可以检查一下bin文件数据大小(字节数)是否正确,数据量大小计算公式:

TxNum * RxNum * adcSamp * chirploops * frameNum * 4(bytes)

自此,使用matlab控制mmwave studio采集雷达数据的流程结束,一次配置成功后,之后的数据采集都只需要一键操作,即运行 SendCaptureCMD文件即可

代码获取

链接:https://pan.baidu.com/s/1jypsWy5XDWq5qqNPPrT0Nw
提取码:hiyo


参考来源

GitHub - DingdongD/SIMFNet: A novel multi-domain fusion network based on sample intercorrelation (SIMFNet) is proposed. The first mulitvariate aquatic human activity recognition(AHAR) dataset is collected. We evaluate our proposed model with the-state-of-the-art models on our AHAR dataset and the experimental results verify the effectiveness of our models.

有问题的可以在评论区交流~
