【选择性谐波消除PWM】去除了单相PWM逆变器中存在的四个主要谐波(3、5、7、9次波)(Matlab代码实现)

  💥💥💞💞欢迎来到本博客❤️❤️💥💥

🏆博主优势:🌞🌞🌞博客内容尽量做到思维缜密,逻辑清晰,为了方便读者。

⛳️座右铭:行百里者,半于九十。

📋📋📋本文目录如下:🎁🎁🎁

目录

 ⛳️赠与读者

💥1 概述

一、引言

二、系统模型与实现

三、仿真结果与分析

四、结论与展望

📚2 运行结果

🎉3 参考文献

🌈4 Simulink仿真实现


 ⛳️赠与读者

👨‍💻做科研,涉及到一个深在的思想系统,需要科研者逻辑缜密,踏实认真,但是不能只是努力,很多时候借力比努力更重要,然后还要有仰望星空的创新点和启发点。当哲学课上老师问你什么是科学,什么是电的时候,不要觉得这些问题搞笑。哲学是科学之母,哲学就是追究终极问题,寻找那些不言自明只有小孩子会问的但是你却回答不出来的问题。建议读者按目录次序逐一浏览,免得骤然跌入幽暗的迷宫找不到来时的路,它不足为你揭示全部问题的答案,但若能让人胸中升起一朵朵疑云,也未尝不会酿成晚霞斑斓的别一番景致,万一它居然给你带来了一场精神世界的苦雨,那就借机洗刷一下原来存放在那儿的“躺平”上的尘埃吧。

     或许,雨过云收,神驰的天地更清朗.......🔎🔎🔎

💥1 概述

【选择性谐波消除PWM】去除了单相PWM逆变器中存在的四个主要谐波(3、5、7、9次波)

该Simulink模型模拟了选择性谐波消除。在这个simulink模型中,去除了单相PWM逆变器中存在的四个主要谐波。输出电压波形和电流波形见FFT。你可以看到第3、第5、第7和第9谐波的含量为零。
这些角度是使用牛顿-拉夫逊法计算的(请参见文件-->模型特性-->模型特性-->回调-->InitFcn)。选择调制指数(转到文件-->模型属性-->模型属性-->回调-->InitFcn),并选择ii = (m)*10 - 1。ii=91,这意味着m=0.9;

一、引言

本研究旨在探讨选择性谐波消除PWM(Selective Harmonic Elimination PWM, SHE-PWM)技术在单相PWM逆变器中的应用。SHE-PWM技术通过精确控制开关角度,能够显著减少或消除逆变器输出电压中的特定谐波,从而提高电能质量。本研究通过Simulink模型模拟了SHE-PWM技术,并成功去除了单相PWM逆变器中存在的四个主要谐波(3次、5次、7次和9次谐波)。

二、系统模型与实现

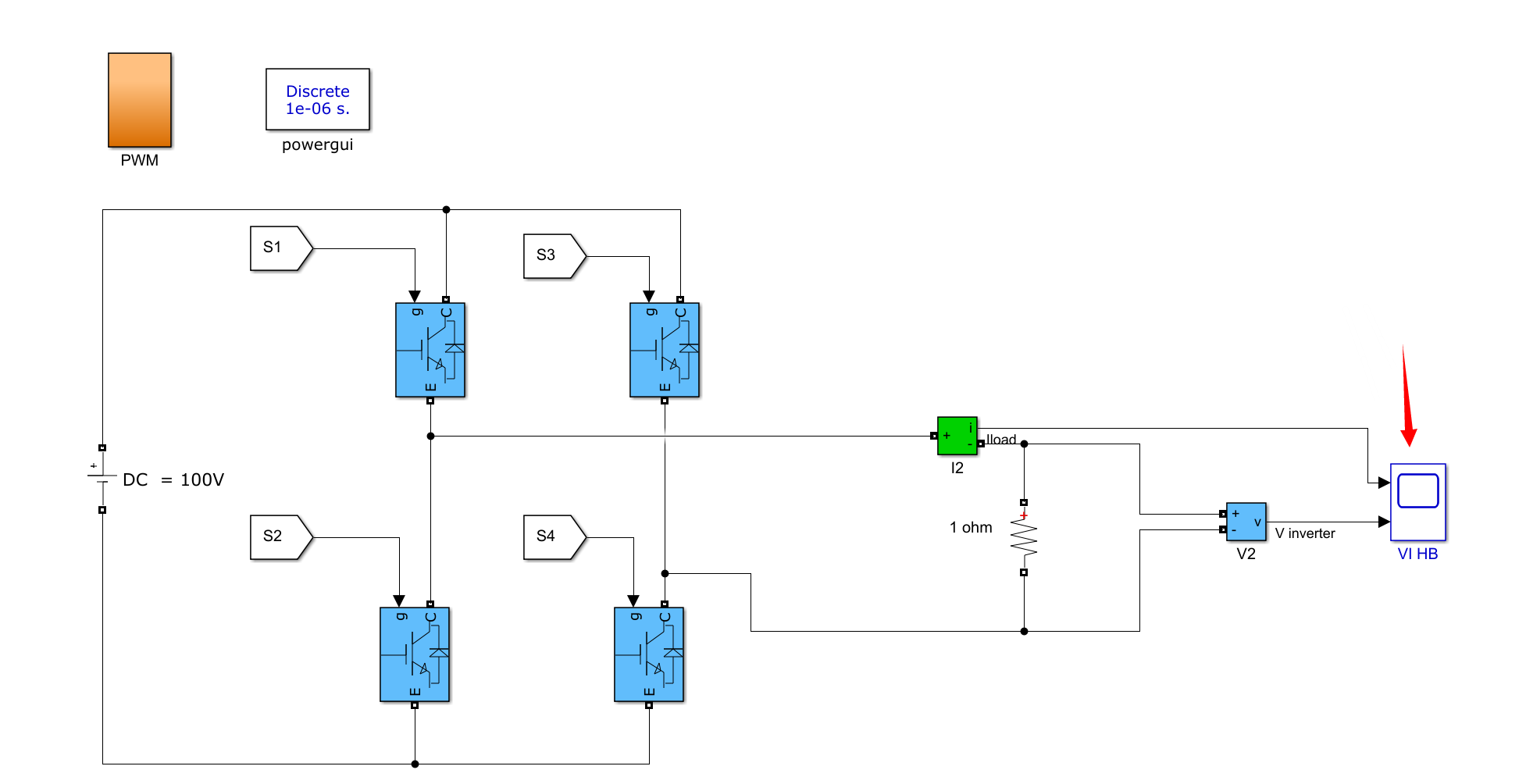

2.1 系统模型

本研究利用MATLAB/Simulink平台构建了单相PWM逆变器模型,并集成了SHE-PWM算法。模型包括以下几个关键部分:

  • 直流电源:提供稳定的直流输入电压。
  • PWM逆变器:由四个开关(如IGBT或MOSFET)组成的单相H桥逆变器,用于将直流电压转换为交流电压。
  • SHE-PWM算法:通过计算最优开关角度,实现特定谐波的消除。
  • 负载:可以是电阻性、电感性或电阻电感组合负载,用于模拟实际应用场景。

2.2 SHE-PWM算法实现

SHE-PWM算法的核心在于计算最优开关角度,使得逆变器输出电压中的特定谐波含量最小化。本研究采用了牛顿-拉夫逊法(Newton-Raphson method)来求解非线性方程组,从而得到最优开关角度。

在Simulink模型中,这些开关角度是在模型初始化阶段(InitFcn回调)通过MATLAB脚本计算的。用户可以通过修改模型属性中的回调设置,选择不同的调制指数(m)来计算对应的开关角度。在本研究中,调制指数m设置为0.9,对应的ii值(即开关周期内的开关次数)为91(通过公式ii = (m)*10 - 1计算得出)。

三、仿真结果与分析

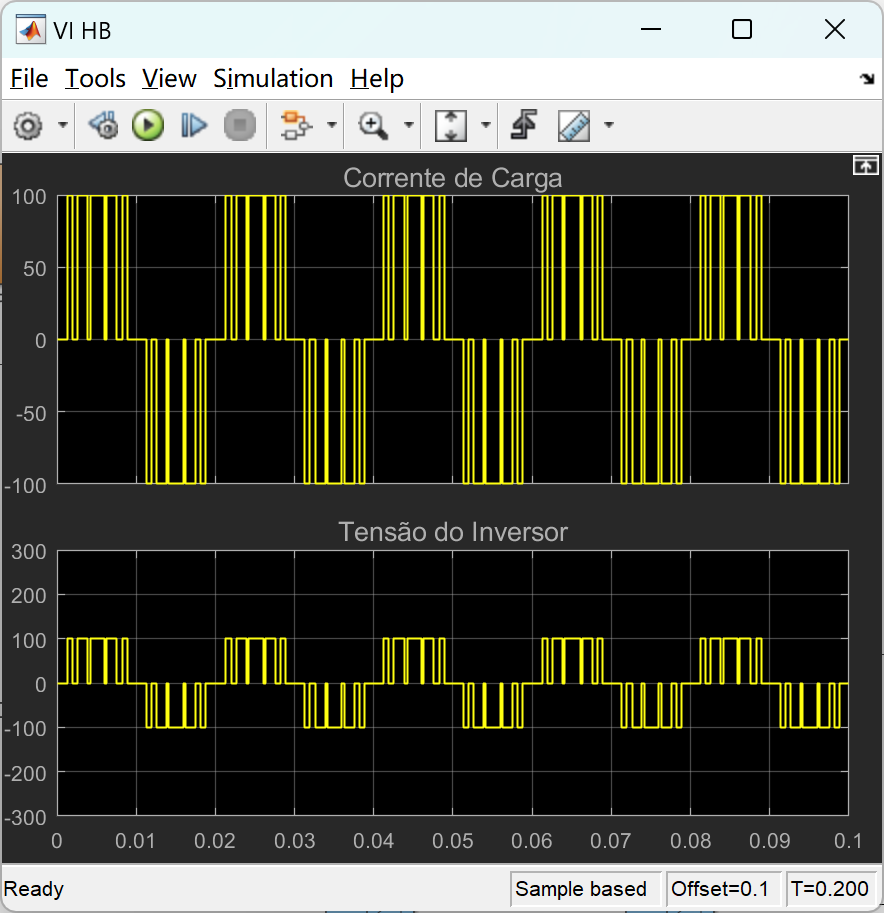

3.1 输出电压波形

通过Simulink模型仿真,我们得到了逆变器输出电压的波形。观察波形可以发现,与未采用SHE-PWM技术的PWM逆变器相比,输出电压波形更加平滑,谐波含量显著降低。

3.2 FFT分析

为了验证SHE-PWM技术的效果,我们对输出电压波形进行了快速傅里叶变换(FFT)分析。FFT分析结果显示,第3次、第5次、第7次和第9次谐波的含量几乎为零,验证了SHE-PWM技术在消除特定谐波方面的有效性。

3.3 性能评估

通过仿真结果,我们可以得出以下结论:

  • SHE-PWM技术能够显著减少单相PWM逆变器输出电压中的特定谐波含量。
  • 采用牛顿-拉夫逊法计算最优开关角度是可行的,并且能够得到较好的谐波消除效果。
  • 调制指数m的选择对谐波消除效果有一定影响,用户可以根据实际需求进行调整。
四、结论与展望

本研究成功构建了基于Simulink的单相PWM逆变器SHE-PWM技术仿真模型,并验证了其在消除特定谐波方面的有效性。通过FFT分析,我们确认了第3次、第5次、第7次和第9次谐波的含量几乎为零。未来,我们将进一步探索SHE-PWM技术在三相逆变器及其他电力电子系统中的应用,并研究更先进的算法以提高谐波消除效果和计算效率。同时,我们也将关注新型电力电子器件的发展,以期将SHE-PWM技术应用于更广泛的工业领域。

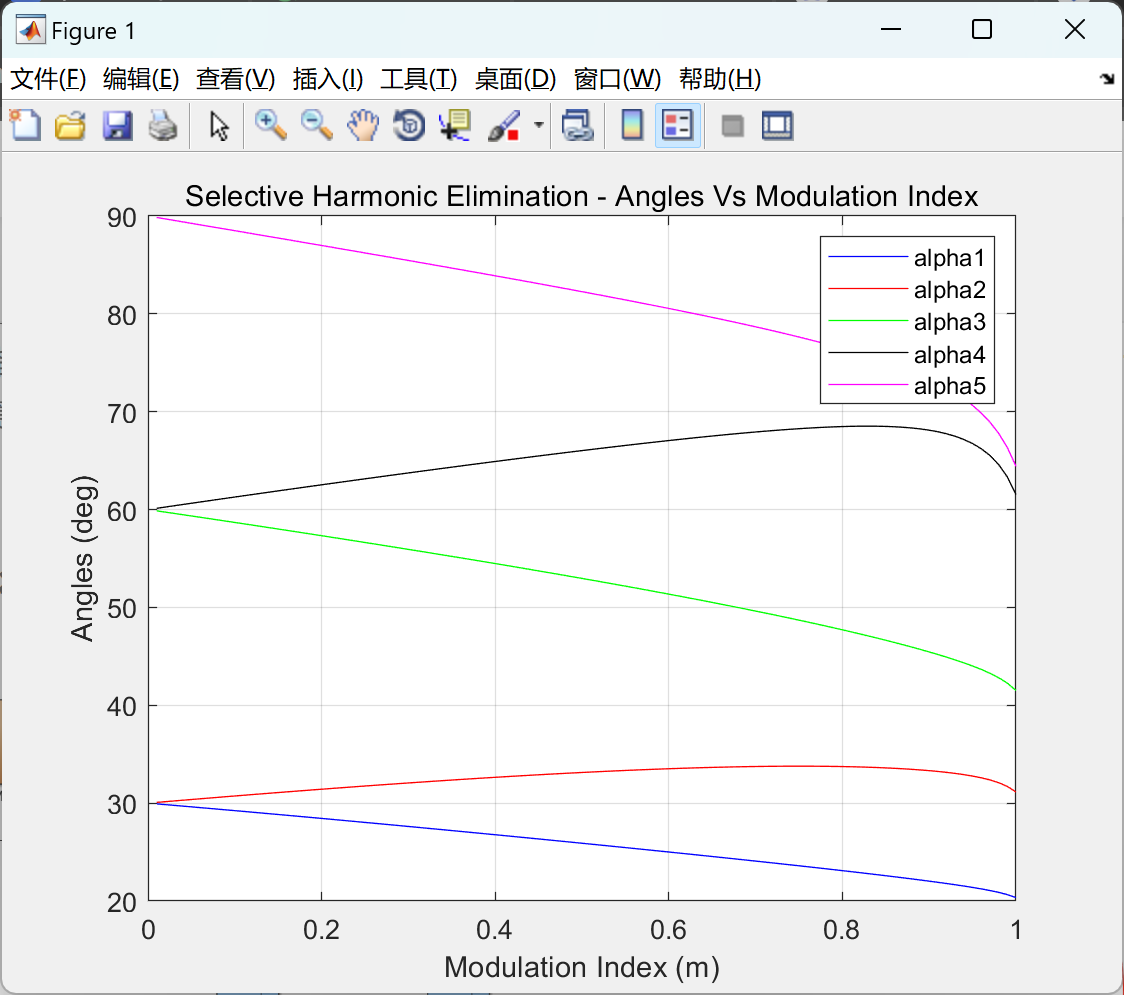

📚2 运行结果

🎉3 参考文献

文章中一些内容引自网络,会注明出处或引用为参考文献,难免有未尽之处,如有不妥,请随时联系删除。

[1]费万民,吕征宇,姚文熙.三电平逆变器特定谐波消除脉宽调制方法的研究[J].中国电机工程学报, 2003, 23(9):5.DOI:10.3321/j.issn:0258-8013.2003.09.003.

[2]谷鑫,姜勃,耿强,等.基于3次谐波控制及脉冲波动分析的三电平SHE-PWM调制优化策略[J].电工技术学报, 2015(7):9.DOI:10.3969/j.issn.1000-6753.2015.07.011.

[3]张扬帆,严成,邹莘剑,等.特定谐波消除法在T型三电平并网逆变器中的应用[J].电源学报, 2014(4):9.DOI:10.13234/j.issn.2095-2805.2014.4.1.

[4]周鹏,方刚,裴玖玲.运用遗传算法选择性消除多电平逆变器新拓扑中的谐波[J].电力系统保护与控制, 2009, 37(6):17-22.

🌈4 Simulink仿真实现

资料获取,更多粉丝福利,MATLAB|Simulink|Python资源获取

                                                           在这里插入图片描述

选择合适的SPWM调制策略是确保逆变器输出高质量形的关键步骤。首先,理解不同SPWM策略的基本原理是至关重要的。单极性SPWM适用于对成本敏感的应用,因为它只需要一个开关器件在任意时刻保持导通状态。双极性SPWM则在每个周期内交替开关器件,提供了更接近正弦的输出,但成本更高。倍频单极性SPWM能够通过增加载频率来提高逆变器的输出频率,进一步减少谐波含量,适用于对输出频率有特殊要求的应用场景。 参考资源链接:[SPWM技术详解:单相电压型正弦逆变器PWM控制](https://wenku.csdn.net/doc/7tm42uj5aq?spm=1055.2569.3001.10343) 在实际应用中,载比(N)和调制度(M)是两个决定SPWM性能的关键参数。载比的选取应保证足够的脉冲密度以逼近理想的正弦形,但又不至于过高以至于增加硬件设计的复杂度。调制度则决定了输出形与理想正弦的近似程度。通常情况下,调制度应该控制在0到1之间,过大可能会增加谐波含量,而过小则可能导致输出形失真。 在考虑异步调制的情况下,载频率保持固定,而调制频率可变。这要求逆变器设计时考虑到动态负载变化,选择适当的调制策略以适应不同的工作条件。对于动态响应要求较高的应用,如电动车充电系统,可能需要更灵活的调制技术,以适应快速变化的负载条件。 总之,为了优化SPWM调制策略,需要综合考虑调制策略的选择、载比、调制度以及是否采用异步调制等因素。通过实验和仿真来验证不同参数设置下SPWM的性能,从而选择最适合应用需求的调制方案。对于希望深入理解SPWM技术的读者,建议参考《SPWM技术详解:单相电压型正弦逆变器PWM控制》,该资料将为你提供深入的技术细节和应用案例,帮助你更好地掌握SPWM技术。 参考资源链接:[SPWM技术详解:单相电压型正弦逆变器PWM控制](https://wenku.csdn.net/doc/7tm42uj5aq?spm=1055.2569.3001.10343)
