💥1 概述

引言

欢迎来到SimRIS信道模拟器v2.0的存储库！本模拟器是一款专为可重构智能表面（Reconfigurable Intelligent Surfaces, RIS）网络设计的物理信道建模工具。无论您是无线通信领域的研究人员、开发人员还是爱好者，SimRIS Channel Simulator v2.0都将为您提供一个强大且用户友好的平台，支持您的研究和实验工作。

主要特点

全面模拟RIS赋能网络的物理信道特性：
- 考虑了服务水平概率、阵列响应、路径损耗、阴影模型和环境因素。
支持多种频率和环境：
- 流行毫米波频率（28 GHz和73 GHz）。
- 室内和室外环境（室内热点和城市微蜂窝）。
支持不同阵列类型的MIMO终端：
- 均匀线性阵列（Uniform Linear Array, ULA）。
- 均匀平面阵列（Uniform Planar Array, UPA）。
用户友好的图形用户界面（GUI）：
- 简化场景设置和参数定制。
蒙特卡洛模拟：
- 生成指定实现的信道矩阵（H、G、D）。
开源和可访问性：
- 用MATLAB编写，便于访问和贡献。

入门指南

步骤一：克隆或下载存储库

首先，将SimRIS信道模拟器v2.0的存储库克隆或下载到您的本地计算机。

步骤二：打开并运行GUI

打开MATLAB。
在MATLAB中导航到存储库目录，并打开SimRIS_GUI.m文件。
运行SimRIS_GUI.m文件。

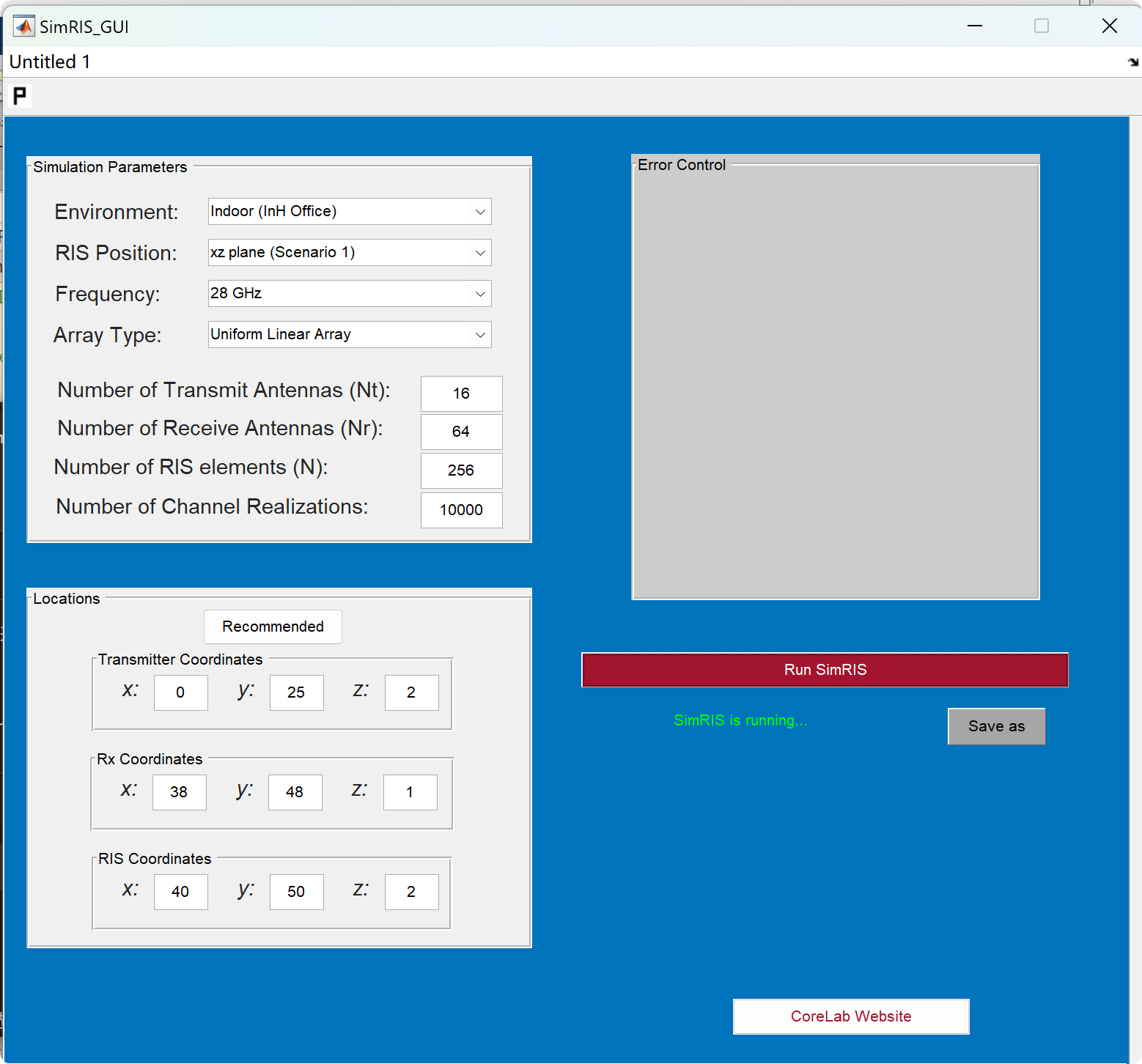

步骤三：设置参数并运行模拟

在打开的图形用户界面（GUI）中，选择并设置所有需要的参数。
单击“运行SimRIS”按钮。请注意，SimRIS需要一个并行计算工具箱才能正常运行。

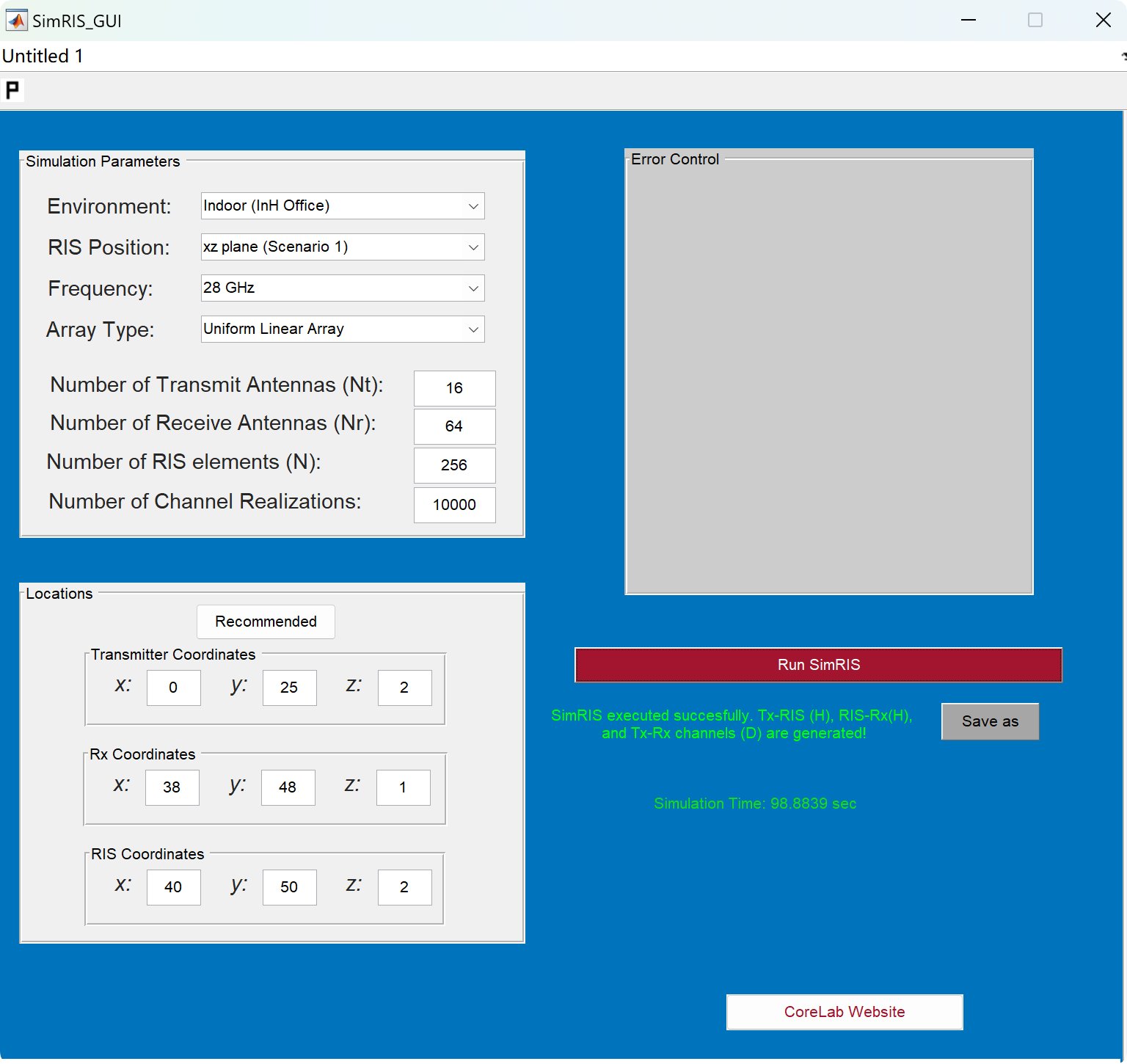

步骤四：检查模拟结果

如果模拟未执行，请检查错误控制框中的错误信息。
如果模拟成功执行，则可以直接从MATLAB工作区使用生成的信道矩阵：
- H：发射反射器到接收天线的信道矩阵（维度：N_x_Nt_x_Nsym）。
- G：发射天线到发射反射器的信道矩阵（维度：Nr_x_N_x_Nsym）。
- D：直接信道矩阵（维度：Nr_x_Nt_x_Nsym）。

步骤五：保存信道矩阵

使用“另存为”按钮，可以将信道矩阵保存为.mat格式文件，便于后续分析和处理。

参数说明

N：发射反射器数量。
Nt：发射天线数量。
Nr：接收天线数量。
Nsym：信道实现数量。

结语

SimRIS信道模拟器v2.0是一个功能强大且易于使用的工具，适用于无线通信领域的研究人员和开发人员。无论您是探索RIS网络的物理信道特性，还是进行相关的实验验证，这款模拟器都将为您提供有力的支持。希望本文档能帮助您快速上手并开始使用SimRIS信道模拟器v2.0。

📚2 运行结果

部分代码：

% --- Executes just before SimRIS_GUI is made visible.
function SimRIS_GUI_OpeningFcn(hObject, eventdata, handles, varargin)
% This function has no output args, see OutputFcn.
% hObject handle to figure
% eventdata reserved - to be defined in a future version of MATLAB
% handles structure with handles and user data (see GUIDATA)
% varargin command line arguments to SimRIS_GUI (see VARARGIN)

% Choose default command line output for SimRIS_GUI
handles.output = hObject;

% Update handles structure
guidata(hObject, handles);

% UIWAIT makes SimRIS_GUI wait for user response (see UIRESUME)
% uiwait(handles.figure1);

% --- Outputs from this function are returned to the command line.
function varargout = SimRIS_GUI_OutputFcn(hObject, eventdata, handles)
% varargout cell array for returning output args (see VARARGOUT);
% hObject handle to figure
% eventdata reserved - to be defined in a future version of MATLAB
% handles structure with handles and user data (see GUIDATA)

% Get default command line output from handles structure
varargout{1} = handles.output;

function edit1_Callback(hObject, eventdata, handles)
% hObject handle to edit1 (see GCBO)
% eventdata reserved - to be defined in a future version of MATLAB
% handles structure with handles and user data (see GUIDATA)

% Hints: get(hObject,'String') returns contents of edit1 as text
% str2double(get(hObject,'String')) returns contents of edit1 as a double

% --- Executes during object creation, after setting all properties.
function edit1_CreateFcn(hObject, eventdata, handles)
% hObject handle to edit1 (see GCBO)
% eventdata reserved - to be defined in a future version of MATLAB
% handles empty - handles not created until after all CreateFcns called

% Hint: edit controls usually have a white background on Windows.
