💥1 概述

使用使用BPSK对UWB系统进行建模，具有LPF积分器和用于阈值选择的比较器。使用BPSK对UWB TX和RX进行建模研究

UWB-Run编辑器调试（F5）-BPSK调制和链路分析超宽带单周期和双周期波形。
本文绘制了BPSK一阶和二阶导数的时间和频率波形UWB系统分析中使用的方程。需要调整系数
修正一阶和二阶导数方程中的不准确之处。时间波形上的尾对尾应被视为实际脉冲宽度。7*PW1具有大约99.9％的信号功率。频率扩散和中心频率（fc=扩展中心）是正确的，因为您可以验证（fc~1/pw1）。更改其他输入的脉冲宽度（pw1）的pw（调整系数）和t放大波形。构建了一个基本的关联接收器积分器（低通滤波器-使用脉冲响应）显示解调输出来自比较器(10101)的信息。在相关接收器中假设完美同步。噪声的方差为1，平均值为0。建议PPM（脉冲位置在之前的文件中分析了调制。PPM是一种正交波形但不如BPSK有效，BPSK是一种具有有益作用的相反波形UWB使用中的属性。我在这个分析中的假设是发射天线产生二阶导数偶极子，接收天线通过双工器直接连接到混频器。

以下一系列方程式设定了脉冲重复频率（PRF）在156MHz下（波形每6.41e-9秒重复一次10101的调制比特流（比特率=156Mb/s）（5个脉冲，可以添加更多）其中a{1=0度（右侧向上）和a1位}和a{-1=180度（倒置）0位可以扩大脉冲数量，并调制一系列111111000000111111000000111111，这将产生较低的比特率。你可以直接也改变PRF。这一系列冗余脉冲也提高了处理增益通过在积分器中提供更多电压，提高接收器（在某些条件下）的灵敏度在相关接收机中。使用BPSK时的适当序列也可以产生频谱中的零点可用于抑制干扰或保持UWB频谱不会干扰其他通信系统。可以使用循环或其他方法来生成这些脉冲，既然我们有发射机实施了相关接收器设计看看我们能否以156Mb/s的位速率解调并获得10101位。

1. 引言

本文旨在研究使用BPSK（Binary Phase Shift Keying，二进制相移键控）调制的超宽带（UWB）系统的建模与分析。我们将详细探讨BPSK调制在UWB传输中的应用，包括发射机（TX）和接收机（RX）的设计，以及相关的信号处理步骤，如积分器和比较器的实现。此外，我们还将分析脉冲重复频率（PRF）、比特率、脉冲宽度等参数对系统性能的影响。

2. 系统设置与参数

脉冲重复频率（PRF）：设定为156MHz，即波形每6.41ns重复一次。
比特率：与PRF相匹配，设定为156Mb/s。
调制比特流：示例比特流为10101（5个脉冲），可扩展为更长的序列，如111111000000111111000000111111，以评估不同比特率下的性能。
BPSK调制：0度相位表示1位（右侧向上），180度相位表示0位。
积分器（LPF）：使用低通滤波器（LPF）作为积分器，对接收信号进行积分以恢复原始比特信息。
比较器：用于将积分器的输出与阈值进行比较，以解调比特信息。
噪声：假设噪声方差为1，均值为0，以评估系统在不同噪声条件下的性能。

3. 发射机（TX）设计

脉冲生成：根据PRF生成UWB脉冲序列。
BPSK调制：根据比特流调整脉冲的相位，实现BPSK调制。
天线发射：假设发射天线产生二阶导数偶极子波形，将调制后的信号辐射出去。

4. 接收机（RX）设计

天线接收：接收天线通过双工器直接连接到混频器，接收来自发射机的信号。
积分器（LPF）：使用低通滤波器对接收信号进行积分，以提高信噪比并恢复原始比特信息。
比较器：将积分器的输出与预设阈值进行比较，以解调比特信息。
同步假设：在相关接收器中假设完美同步，以简化分析过程。

5. 系统分析与仿真

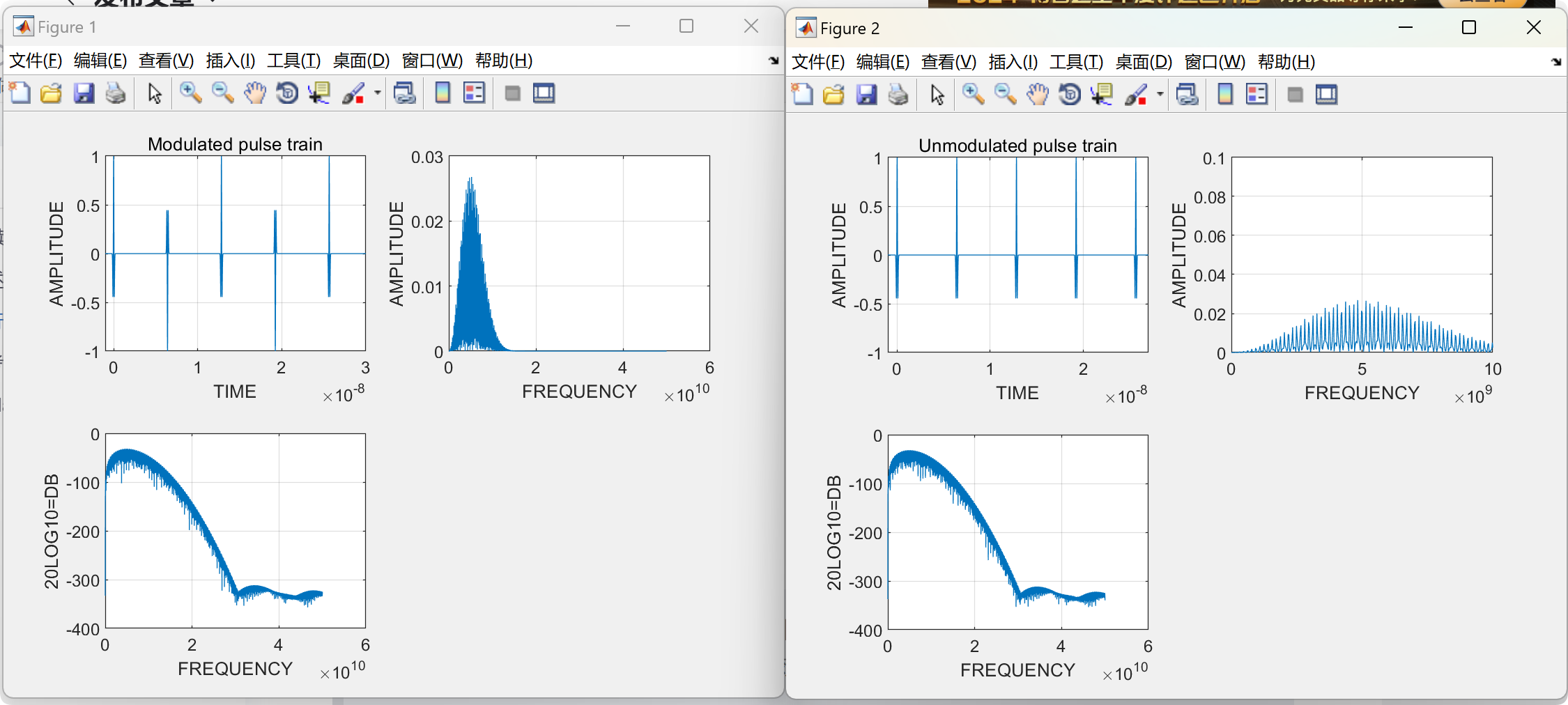

时域与频域分析：绘制BPSK调制信号的一阶和二阶导数时间波形和频率波形，验证频率扩展和中心频率的正确性。

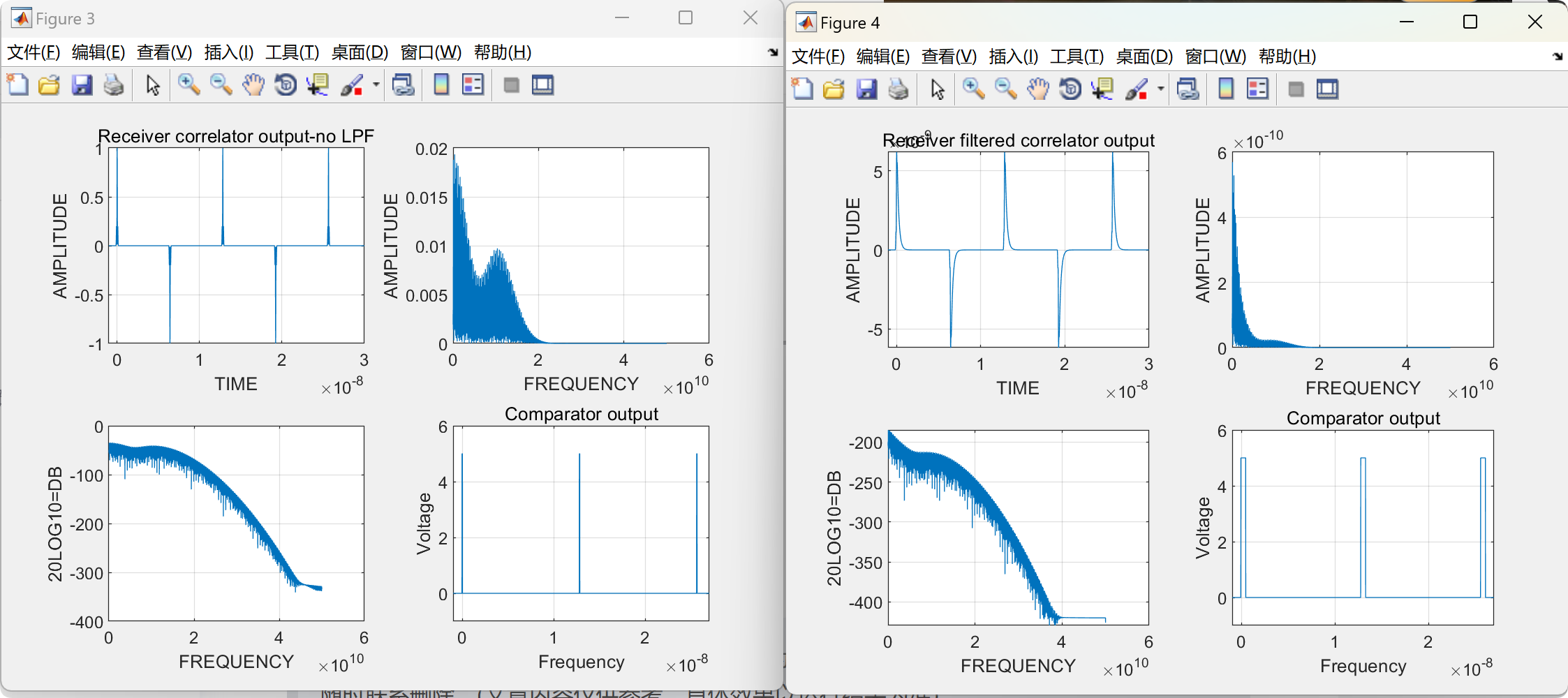

解调性能评估：使用示例比特流（如10101）评估接收机的解调性能，验证能否以156Mb/s的位速率正确解调并获得原始比特信息。
处理增益分析：分析冗余脉冲对处理增益的影响，以及如何通过积分器提供更多电压来提高接收器的灵敏度。
频谱特性分析：使用BPSK调制产生的适当序列，分析频谱中的零点特性，探讨其在抑制干扰或保持UWB频谱纯净度方面的应用。

6. 结果与讨论

参数影响：总结PRF、比特率、脉冲宽度等参数对系统性能的影响。
解调性能：评估接收机的解调准确性、同步精度和抗干扰能力。
优化建议：提出优化发射机和接收机设计的建议，以提高系统性能。

7. 结论与展望

总结研究成果，强调BPSK调制在UWB系统中的应用优势和潜在挑战。
提出未来研究方向，如进一步优化波形参数、改进接收机设计以及探索更复杂的调制和解调技术。

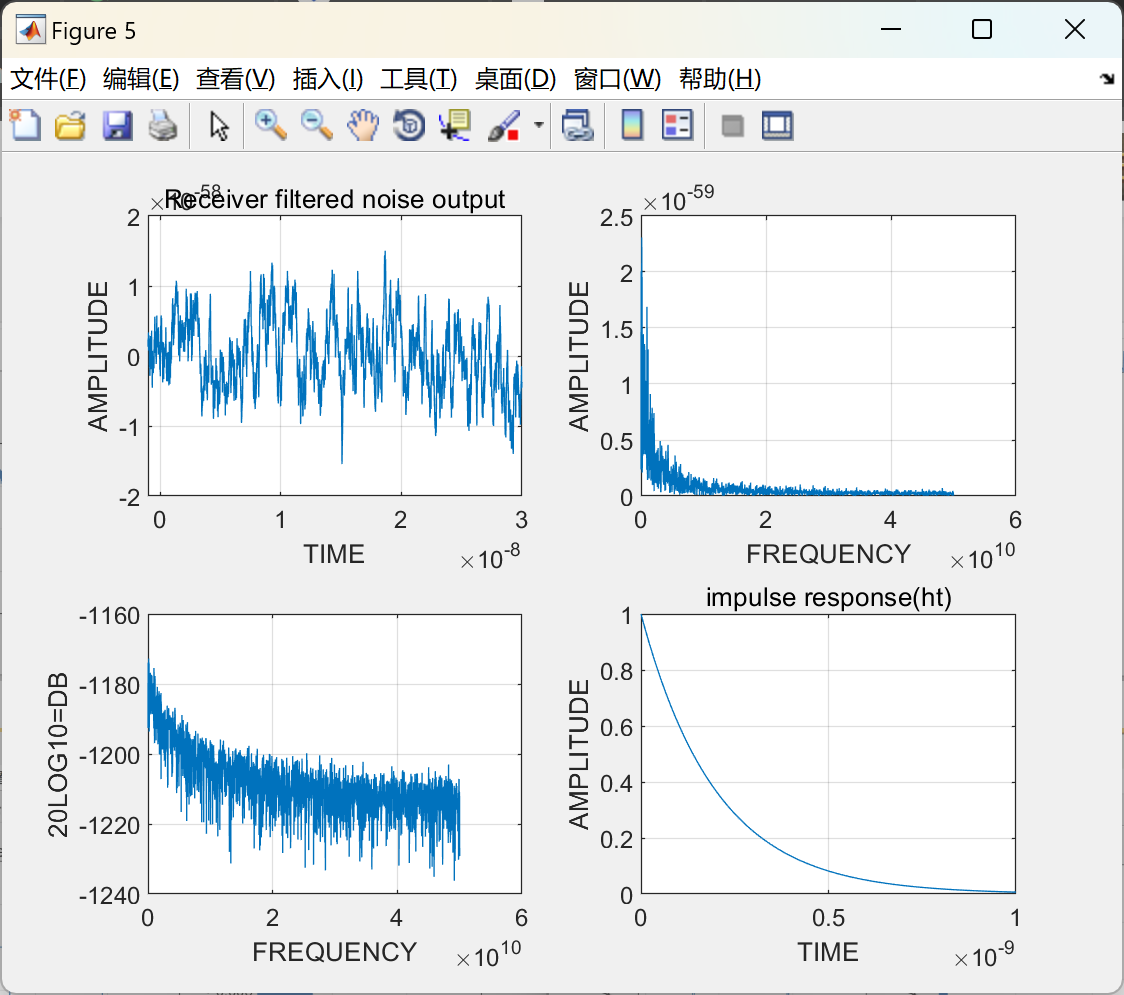

📚2 运行结果

部分代码：

pw1=.2e-9;%pulse width in nanosec,change to desired width
pw=pw1/1.24;%Adjustment factor for inaccurate PWs(approx. 3-5 for 1st der. and
%approx. 1-3 for 2nd der.)
Fs=100e9;%sample frequency
Fn=Fs/2;%Nyquist frequency
t=-1e-9:1/Fs:30e-9;%time vector sampled at Fs Hertz. zoom in/out using (-1e-9:1/Fs:xxxx)
%================================================
% EQUATIONS
%================================================
%y=A*(t/pw).*exp(-(t/pw).^2);%1st derivative of Gaussian pulse=Gaussian monocycle
y =1*(1 - 4*pi.*((t)/pw).^2).* exp(-2*pi.*((t)/pw).^2);%2nd derivative of Gaussian
%pulse=doublet(two zero crossings)
%================================================
%NOISE SETUP FOR BER AND SNR
%================================================

noise=(1e-50)*(randn(size(t)));%Noise-AWGN(0.2 gives approx Eb/No=Es/No=SNR= 7DB)
%for 2 volt peak to peak BPSK signal.Set to 1e-50 to disable
