DVB-S卫星通信系统基带仿真研究

在DVB-S（Digital Video Broadcasting - Satellite）卫星通信系统中，基带仿真是一种重要的技术手段，用于验证和评估系统的性能。基带仿真是在数字领域对卫星通信系统进行建模和模拟，以便于分析各种参数和配置对系统性能的影响。

基带仿真通常包括以下步骤：

1. 信道建模：对卫星信道进行建模，包括传输路径、信道衰落模型、信号衰减和干扰等因素。这些模型可以根据实际情况选择，以尽可能精确地模拟卫星信道的特性。

2. 信号生成：生成包括视频、音频和数据等在内的数字信号。这些信号可以是实际的媒体流或人工合成的测试信号，以模拟不同的应用场景和负载情况。

3. 调制和编码：对数字信号进行调制和编码，以适应卫星通信系统的要求。常见的调制方式包括QPSK（Quadrature Phase Shift Keying）和8PSK（8-ary Phase Shift Keying），编码方式包括Reed-Solomon和卷积码等。

4. 通道效应添加：将信号与信道模型结合，添加信道效应，包括信号衰减、多径衰落、噪声和干扰等。这样可以模拟出实际信道环境下的传输情况。

5. 接收端处理：对接收端信号进行解码、去除噪声和干扰，并还原出原始的数字信号。这个过程中可以使用误码率分析、信号质量评估等指标来评估系统的性能。

基带仿真可以帮助系统设计人员和工程师评估卫星通信系统在不同场景下的性能表现，进而指导系统参数的配置和优化。通过仿真，可以有效地预测系统在实际环境下的性能，并提前发现和解决潜在的问题，从而提高系统的可靠性和稳定性。

一、DVB-S系统概述

DVB-S（Digital Video Broadcasting - Satellite）是欧洲电信标准协会（ETSI）于1994年发布的卫星数字视频广播标准（ETS 300421），其核心目标是通过MPEG-2信源编码和高效信道编码调制技术实现高清视频与数据的可靠传输。系统架构分为信源编码、复用、信道编码与调制两大部分，其中基带处理涉及关键的信道适配技术。

技术特点：

信源编码：采用MPEG-2标准压缩音视频数据，码率最高可达15 Mbps，支持标清（SDTV）与高清（HDTV）格式。
信道编码：采用级联编码方案（RS码+卷积码）与卷积交织，增强抗突发干扰能力。
调制方式：QPSK调制为主，兼顾频带利用率与抗干扰性能，符号速率与转发器带宽匹配。

二、基带仿真框架与关键技术

基带仿真是验证DVB-S系统性能的核心手段，需对信号生成、编码、调制、信道传输及接收端处理全链路建模。

1. 仿真流程设计

信号生成：模拟MPEG-2 TS流，包含随机化扰码以平衡0/1概率分布。
信道编码：
- RS(204,188)编码：外码纠错能力为8字节，对抗随机误码。
- 卷积交织：交织深度12，分散突发误码的影响。
- 收缩卷积码：内码码率可选（1/2至7/8），通过删余矩阵平衡纠错效率与带宽需求。
调制模块：QPSK星座映射，升余弦滚降滤波器（滚降系数0.35）抑制码间干扰。
信道模型：
- 加性高斯白噪声（AWGN） ：基础模型，仅考虑热噪声影响。
- 莱斯衰落信道：适用于存在直射分量的卫星链路，参数由K因子表征。
- 雨衰模型：基于ITU-R P.618标准，模拟降雨引起的信号衰减。
接收端处理：同步（载波恢复、定时恢复）、解调、Viterbi译码与RS解码。

2. 关键性能指标

误码率（BER） ：评估不同信噪比（Eb/N0）下的纠错性能，典型目标BER为10⁻⁴至10⁻⁵。
频谱效率：QPSK每符号传输2比特，带宽需求为符号速率的1.35倍。
功率效率：通过编码增益（RS+卷积码可达5-7 dB）降低发射功率需求。

三、典型信道模型与噪声特性

卫星信道需综合以下效应建模：

自由空间损耗：与频率和传输距离相关，计算公式为 L=20log⁡10(4πd/λ)L=20log10(4πd/λ)。
大气衰减：氧气与水蒸气吸收（Ku频段约0.5-3 dB）。
雨衰：Ku频段受降雨影响显著，衰减量与雨强和仰角非线性相关。
多径衰落：莱斯模型（K>10 dB）优于瑞利模型，反映直射路径主导的场景。
相位噪声：本地振荡器不稳定导致星座旋转，高阶调制（如8PSK）对此更敏感。

噪声类型：

高斯白噪声：热噪声主导，功率谱密度均匀。
脉冲噪声：突发性强，需通过交织与纠错编码抑制。

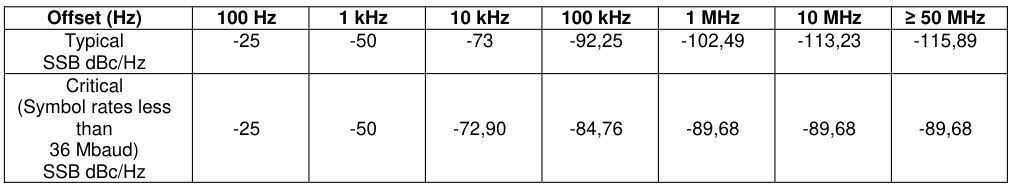

相位噪声：频谱特性由相位噪声掩模（如DVB-S2X标准中的表H.2）描述。

四、主流仿真工具与应用案例

MATLAB/Simulink：

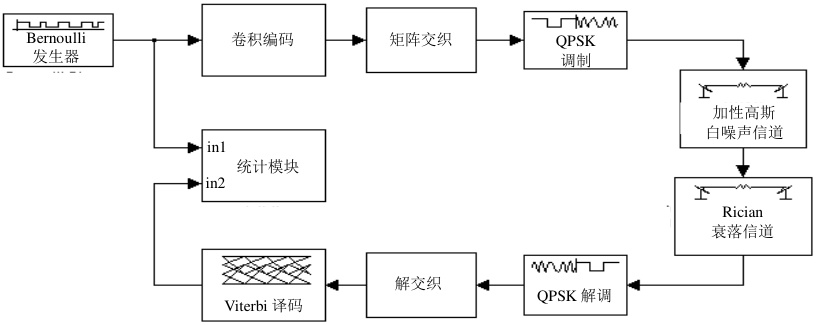

- 模块化建模：构建包含Bernoulli信源、卷积编码、QPSK调制、莱斯信道及Viterbi译码的完整链路。
- 误码率分析：通过Monte Carlo仿真绘制BER曲线，优化编码参数。
- 案例：凌翔等基于Simulink实现卫星信道残留误码统计特性分析，拟合广义极值分布模型。
安捷伦ADS：
- 信号生成：集成RS编码、交织与QPSK调制模块，生成符合DVB-S标准的TS流。
- 硬件在环测试：通过ESG E4438C矢量信号发生器输出射频信号，验证接收机性能。
PLATINE测试平台：
- DVB-RCS仿真：支持透明转发与星上处理模式，通过预计算BER文件实现实时物理层模拟。
- QoS评估：结合DiffServ架构，测试MAC层动态带宽分配对音视频业务的影响。

五、研究趋势与挑战

高阶调制与编码优化：DVB-S2引入LDPC/BCH级联码与16APSK调制，提升频谱效率30%以上。
自适应编码调制（ACM） ：根据信道状态动态调整码率与调制阶数，需在仿真中集成反馈链路模型。
硬件加速仿真：基于FPGA实现实时基带处理，缩短仿真周期。
多物理效应耦合：联合仿真雨衰、相位噪声与非线性功放失真，提高模型逼真度。

📚2 运行结果

2.1 算例1

2.2 算例2

2.3 算例3

部分代码：

puncturepattern12=[1;1];                                 %puncture pattern when the code rate=1/2
puncturepattern23=[1;1;0;1];                                                                                                   %2/3
puncturepattern56=[1;1;0;1;1;0;0;1;1;0];                                                                                %5/6
puncturepatternSelect=[puncturepattern12;puncturepattern23;puncturepattern56]; % a column array (2+4+10)*1
PC=[1,2;3,6;7,16];           % work as a point to indicate the location(start,end position) of different puncture pattern.
                                            %e.g. The puncture pattern for 2/3 start at the No 3 element, end at No 6
                                            %element of the array'puncturepatternSelect', so the pattern is [1;0;1;1]
tracebackdepthSelect=[60,75,120];  %3 tracebackdepths for 3 code rates
coderateSelect=[1/2,2/3,5/6];
M=4;
EbNo=-4:0.2:30;
countern=[65280 48960 39168];

%%%%%%%%%%%%%%%uncoded
EbNoun=-4:0.5:16;



for b=1:3


%%%%
  EbNoratesemilogy=zeros(1,length(EbNoun));
 hErrorCalc = comm.ErrorRate();
%hError = comm.ErrorRate();
BER8=zeros(1,length(EbNoun));
 hMod = comm.PSKModulator(M, 'BitInput',true);
 hDemod = comm.PSKDemodulator(M, 'BitOutput',true);
%hQPSKMod=comm.QPSKModulator;
%hQPSKDemod=comm.QPSKDemodulator;

hChan= comm.AWGNChannel('NoiseMethod','Signal to noise ratio (Eb/No)');

puncturepattern12=[1;1]; %puncture pattern when the code rate=1/2
puncturepattern23=[1;1;0;1]; %2/3
puncturepattern56=[1;1;0;1;1;0;0;1;1;0]; %5/6
puncturepatternSelect=[puncturepattern12;puncturepattern23;puncturepattern56]; % a column array (2+4+10)*1
PC=[1,2;3,6;7,16]; % work as a point to indicate the location(start,end position) of different puncture pattern.
%e.g. The puncture pattern for 2/3 start at the No 3 element, end at No 6
%element of the array'puncturepatternSelect', so the pattern is [1;0;1;1]
tracebackdepthSelect=[60,75,120]; %3 tracebackdepths for 3 code rates
coderateSelect=[1/2,2/3,5/6];
M=4;
EbNo=-4:0.2:30;
countern=[65280 48960 39168];

%%%%%%%%%%%%%%%uncoded
EbNoun=-4:0.5:16;

for b=1:3

%%%%
EbNoratesemilogy=zeros(1,length(EbNoun));
hErrorCalc = comm.ErrorRate();
%hError = comm.ErrorRate();
BER8=zeros(1,length(EbNoun));
hMod = comm.PSKModulator(M, 'BitInput',true);
hDemod = comm.PSKDemodulator(M, 'BitOutput',true);
%hQPSKMod=comm.QPSKModulator;
%hQPSKDemod=comm.QPSKDemodulator;

hChan= comm.AWGNChannel('NoiseMethod','Signal to noise ratio (Eb/No)');
