💥💥💞💞欢迎来到本博客❤️❤️💥💥

🏆博主优势：🌞🌞🌞博客内容尽量做到思维缜密，逻辑清晰，为了方便读者。

⛳️座右铭：行百里者，半于九十。

📋📋📋本文目录如下：🎁🎁🎁

目录

💥1 概述

一、双层耦合模型构建

1. 模型架构

2. 数学表达

3. 关键约束条件

二、改进粒子群算法（PSO）创新点

1. 算法改进措施

2. 性能优势

三、实验参数与数据来源

1. 数据获取

2. 关键参数设置

四、标准PSO在能源领域的应用基础

五、方法效果验证

六、Matlab实现框架

结论

📚2 运行结果

🎉3 参考文献

🌈4 Matlab代码、数据、文档下载

💥1 概述

文献来源：

一、双层耦合模型构建

1. 模型架构

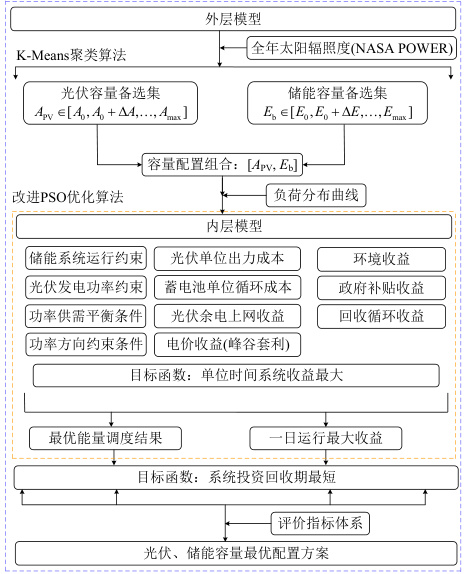

采用外层容量配置-内层能量调度的双层耦合结构（图1）：

外层模型：以光伏板面积APVAPV和储能额定容量EbEb为决策变量，以投资回收期最短为目标函数，遍历容量备选集（光伏：20~160m²，步长5m²；储能：0.5~20kWh，步长0.5kWh）。
内层模型：在给定容量配置下，以储能电池25小时荷电状态（SOC）为优化参数，以日运行收益最大为目标，通过改进PSO算法求解能量调度策略。

2. 数学表达

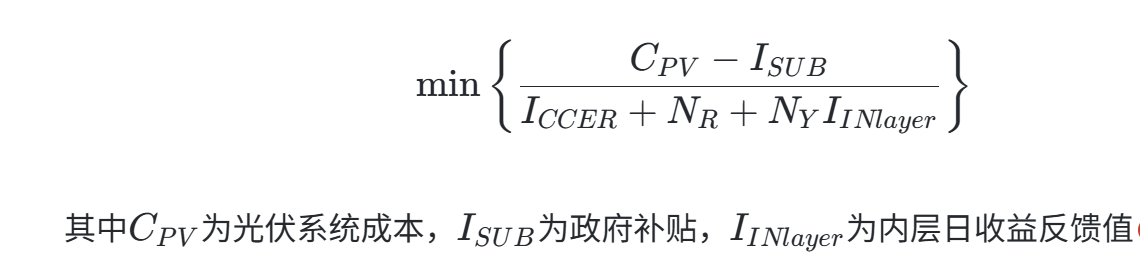

外层目标函数：

其中CPV为光伏系统成本，ISUB为政府补贴，IINlayer为内层日收益反馈值。

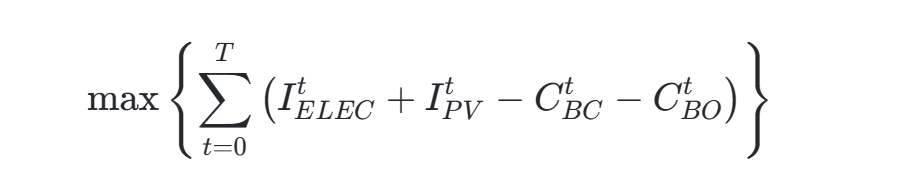

内层目标函数：

涵盖电价收益、光伏上网收益、电池充放电成本及运维成本。

3. 关键约束条件

储能约束：SOC初末值均为0.5，充放电功率限制在。
功率平衡：

二、改进粒子群算法（PSO）创新点

1. 算法改进措施

分时电价初始化：根据峰谷电价分布特征初始化粒子位置，提升初始解质量。
随机两维速度变异：迭代中随机选择两个维度进行速度扰动，避免局部最优。
认知系数时变控制：动态调整个体认知系数c1c1和社会认知系数c2c2，公式为：

其中k为当前迭代次数，K为总迭代次数。
惯性权重自适应：结合进化代数动态调整权重，前期侧重全局搜索，后期偏向局部优化。
位置限定条件：每次迭代后强制粒子在可行域内，增强解的可行性。

2. 性能优势

相较于标准PSO，收敛速度提升51%，全局寻优能力增强65%。
有效解决多元非线性规划问题，适应复杂能量调度场景。

三、实验参数与数据来源

1. 数据获取

光伏出力：通过NASA POWER网站获取建筑所在地逐时太阳辐射数据，结合光电转换率（15%~20%）和系统效率（约85%）计算生成。
建筑负荷：假设日用电量为50kWh，负荷分布曲线结合历史数据模拟。
电价参数：采用某地区峰谷电价政策，高峰电价1.2元/kWh，低谷0.3元/kWh（表5）。

2. 关键参数设置

参数类型	取值/范围	数据来源
光伏面积	20~160m²（步长5m²）
储能容量	0.5~20kWh（步长0.5kWh）
光伏组件成本	2000元/m²
储能循环寿命	5000次
贴现率	5%

四、标准PSO在能源领域的应用基础

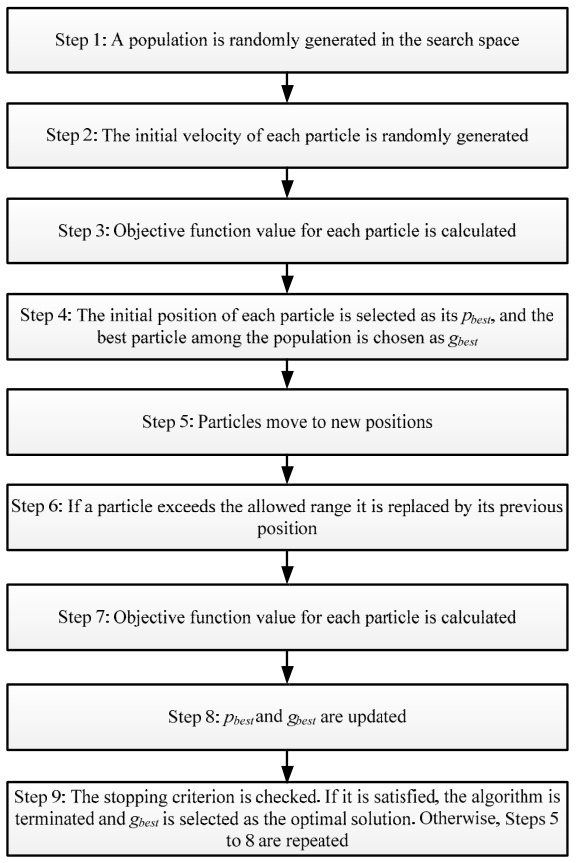

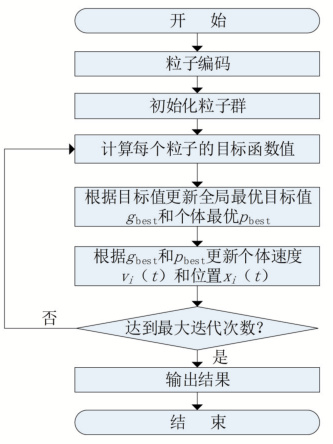

基础流程（图2）：
- 粒子编码→初始化→适应度计算→个体/全局最优更新→速度位置更新→终止判断。
典型应用场景：
- 微电网容量配置（如文献[7]优化储能容量）
- 冷热电联供系统调度（最小化运行成本与环境成本）
- 无功功率优化（降低电网损耗）

五、方法效果验证

经济性提升：
- 最佳配置为30m²光伏+13kWh储能，投资回收期5.55年，总成本43722元。
- 通过“峰谷套利”策略，日收益提升18%~25%。
技术指标：
- 光伏消纳率≥85%，储能循环效率90%。
普适性：
- 支持分时电价、政府补贴、碳交易等政策变量，适应不同区域场景。

六、Matlab实现框架

编程流程：

for A_PV = 20:5:160
    for E_b = 0.5:0.5:20
        [I_INlayer, S_b] = PSO_main(A_PV, E_b); % 内层PSO求解
        I_CCER = sum(A_PV * S_PV * N_y * lambda_e);
        C_PV = A_PV * (N_PO * x_PC / sum((1 + rs).^(0:20)) + x_PC);
        I_outlayer = C_PV / (I_CCER + N_y * I_INlayer);
        if I_outlayer > 0
            % 记录最优解
        end
    end
end

输出结果：
- 功率分配曲线（光伏出力、电网供电、储能充放电、建筑负荷）
- 储能SOC变化曲线（图5）

结论

该方法通过双层耦合模型与改进PSO算法的协同优化，实现了光储系统全寿命周期成本效益最大化。其创新性体现在：

模型设计：首次将容量配置与能量调度纳入统一优化框架。
算法改进：自适应参数调整策略显著提升求解效率。
工程价值：为“双碳”目标下的建筑光储系统推广提供普适性工具。

未来可扩展至多目标优化（如碳排放最小化）或与机器学习结合实现动态策略更新。

📚2 运行结果

部分代码：

%% 图3 负荷分布曲线
figure
plot(P_load ,'-r^',...
'Color',[1,0,0],...
'LineWidth',1,...
'MarkerEdgeColor','k',...
'MarkerFaceColor',[0 0 1],...
'MarkerSize',5);
xlabel('时刻')
ylabel('功率/kW')
title('建筑负荷分布曲线')

%% 图4 储能荷电状态
figure
[min_I_outlayer,min_index] = min(I_outlayer);
S_b_best = S_b_INlayer(min_index,:);

plot(S_b_best ,'-gd',...
'Color',[0,0,1],...
'LineWidth',1,...
'MarkerEdgeColor','k',...
'MarkerFaceColor',[0 0 1],...
'MarkerSize',5);
xlabel('时刻')
ylabel('储能荷电状态')

%% 图5 最佳能量调度结果
A_PV = A_PVi(min_index);
E_b = E_bi(min_index);
P_PV = S_PV*A_PV;
P_b = zeros(1,24);
P_grid = zeros(1,24);
for t = 1:24
P_b(t) = (S_b_best(t+1) - S_b_best(t))*E_b;
P_grid(t) = P_load(t) + (S_b_best(t+1) - S_b_best(t))*E_b - P_PV(t);
end
figure
plot(P_PV , 'm^-','linewidth' , 1.2)
hold on
plot(P_grid , 'c*-','linewidth' , 1.2)
plot(P_b , 'k>-','linewidth' , 1.2)
plot(P_load , 'r^-','linewidth' , 1.2)
xlabel('时刻')
ylabel('功率/kW')
legend('光伏出力','电网供电','储能充放电','建筑负荷')
