MOS管振铃现象

1，什么是振铃

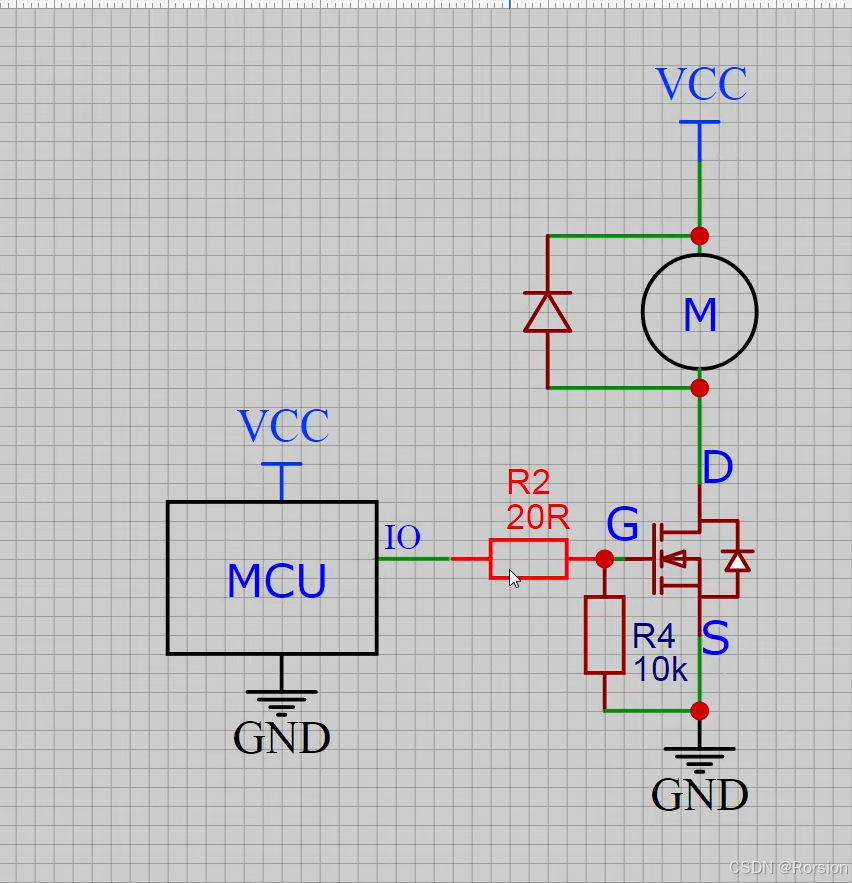

用MOS管作为电子开关电路如下

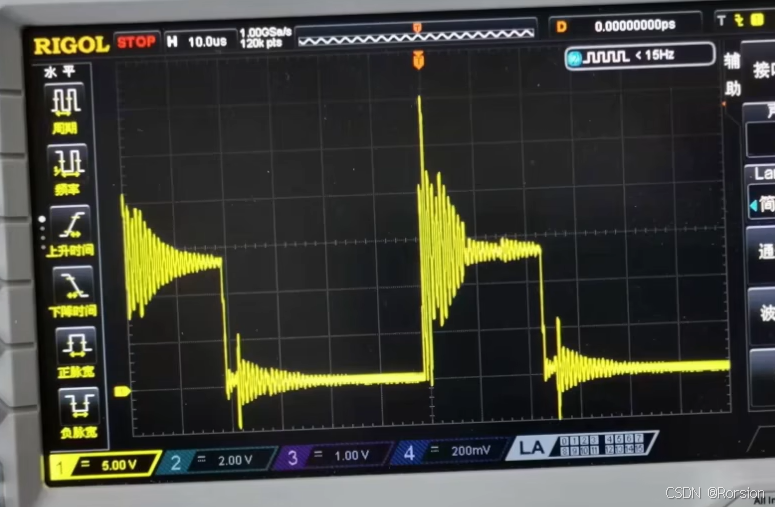

单片机输出的PWM波形应该是规整的方波信号。但实际上确出现了下图的不稳定波形。这种上升沿和下降沿出现的不同程度的一小段震荡就叫做MOS管的振铃。如果振铃的峰值超过G端耐压，GS之间就会被击穿，MOS管就会坏掉。要判断振铃峰值是否会击穿MOS管，需要查看下图所示手册内容中的VGS

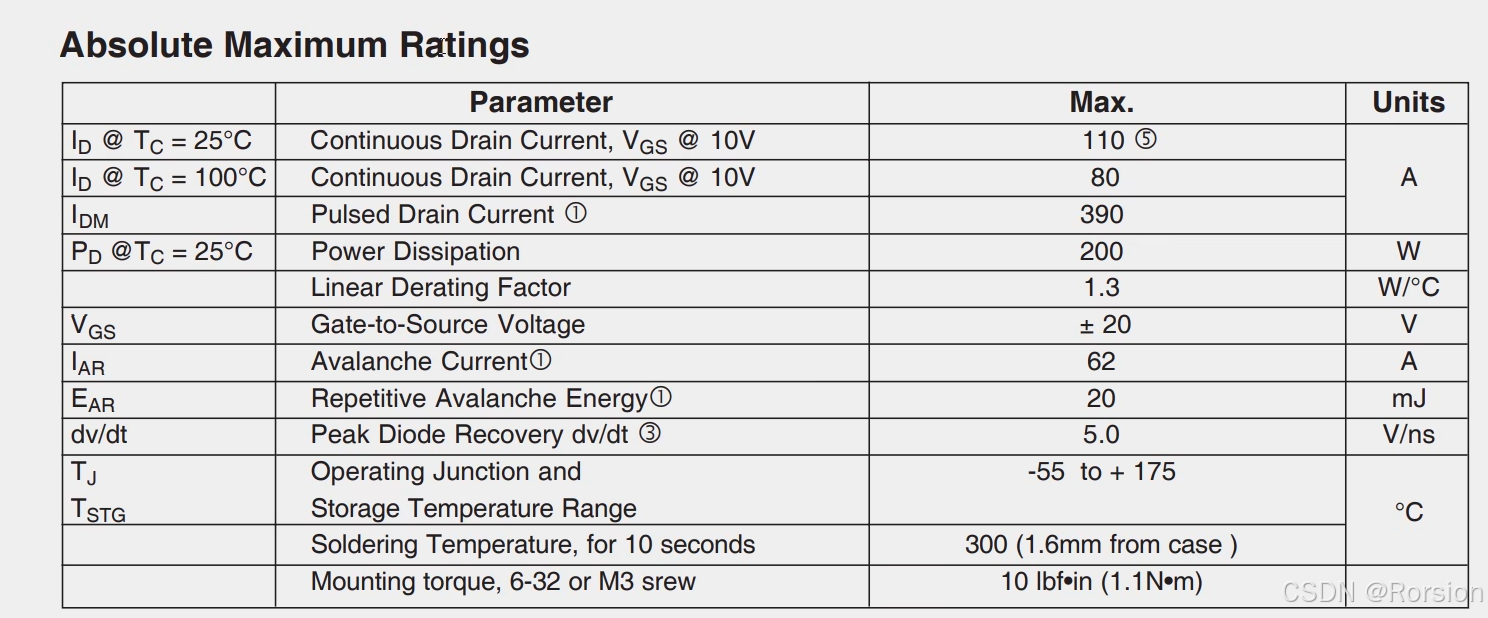

下图所示型号的MOS管G与S之间最大电压为20V，超过这个电压就容易造成MOS管损坏



2，振铃如何产生

第一种来源就是LC振荡电路

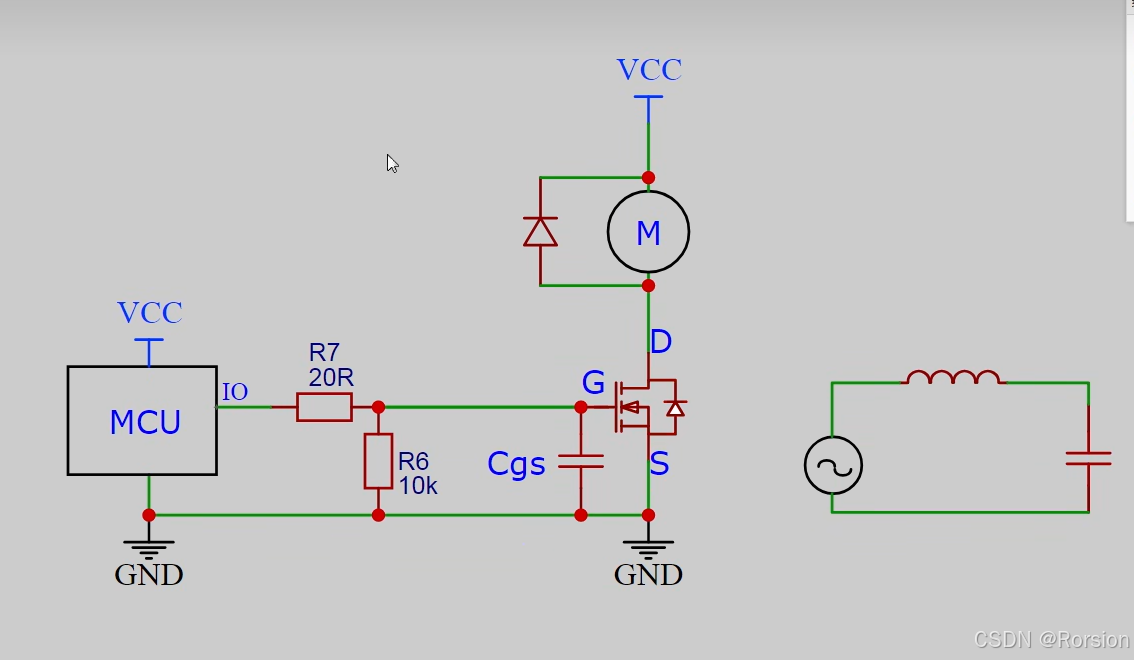

振铃的产生有点像LC振荡。要形成LC振荡必须满足三个条件：电容 电感 电源

电容就是G和S之间的pF级别的小电容；电源是IO口输出PWM波，PWM波上升沿期间，电容会被充电，下降沿期间，电容会放电。从上图示波器的图像可以看到，振铃就发生在PWM波上升沿和下降沿之后的一段时间；电感：我们知道多匝线圈的电感值大，而电路一定是有回路的，这个回路就可以看成是一匝线圈，这种电感就叫做寄生电感或者是杂散电感，它分布在电路里的各个地方，这样，有电容有电感有电源，LC振荡回路就构成了。

3，如何减小振铃现象

1. 减小杂散电感：PCB布线时减小环路面积和环路周长。为了缩短周长，要让驱动电路尽量靠近MOS管

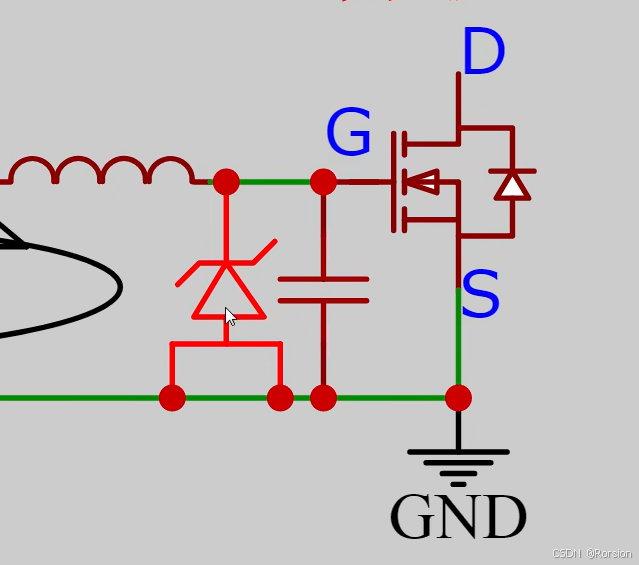

2. 在GS两端并联TVS(瞬变电压抑制二极管)，将电压限制在安全范围内

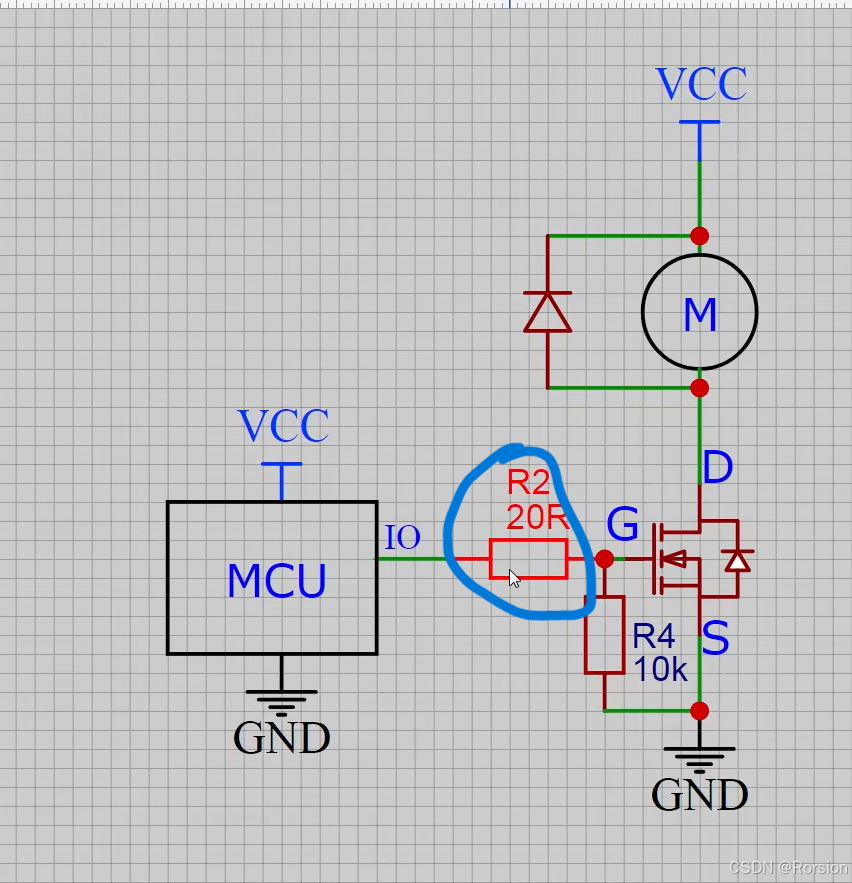

 3.第三个措施就是加R2一样的小电阻，消耗振荡的能量，电阻越大振幅越小 。但并不是越大越好，这会导致MOS管发热(参考MOS管发热原因一文)
