自动驾驶建图定位之RTK简介

作者丨大兵小将@知乎

来源丨https://zhuanlan.zhihu.com/p/607430371

编辑丨3D视觉工坊

点击进入—>3D视觉工坊学习交流群

一、RTK基本概念

实时动态差分法(Real-time kinematic,RTK,载波相位差分技术):基准站通过数据链将其载波观测量及站坐标信息一同传送给用户站。

用户站接收GPS卫星的载波相位与来自基准站的载波相位,组成相位差分观测值进行处理,计算后给出厘米级的定位结果。

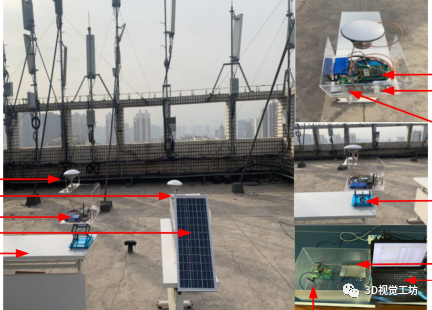

RTK系统主要由三部分组成:

基准站(差分源)

差分数据通信链(网络,电台,3G/4G等)

用户站(终端)

二、RTK误精度分析

1、移动站和基站观测到的共同卫星数:RTK精确定位要求要求移动站与基站观测到5颗以上同样的多频段卫星才能实现RTK固定解,观测到越多的卫星就能越快速的得到RTK固定解。

2、移动站和基站距离:移动站与基站之间的距离有要求,低纬度地区的基站有效覆盖距离小,高纬度地区的距离远;随着移动站与基站的距离增加,误差会越来越大。

三、RTK解的形式

1、单点解:是RTK在工作的时候移动站和基准站互相不能联系,接收机未使用任何差分改正信息计算的3D坐标。

2、差分解:是有信号,但由于各种原因,比如卫星数量太少或移动站位置太远,导致交汇数据精确度非常低,一般偏差有几米或者十几二十米。

3、浮点解:精度相对高一点,但其精度一般是不可靠的,定位精度可接近于固定解或到达20-30cm,在城市中获取的一般是浮点解。

4、固定解:是最精确的数据,精度一般在3-5cm


本文仅做学术分享,如有侵权,请联系删文。
