基于带通滤波器的电感器件的选型感悟

1、设计测试

设计一款6.4MHz中心频率，带宽0.8MHz，阻带没要求，但12.8MHz（即二次谐波）时衰减在-70dB以下。

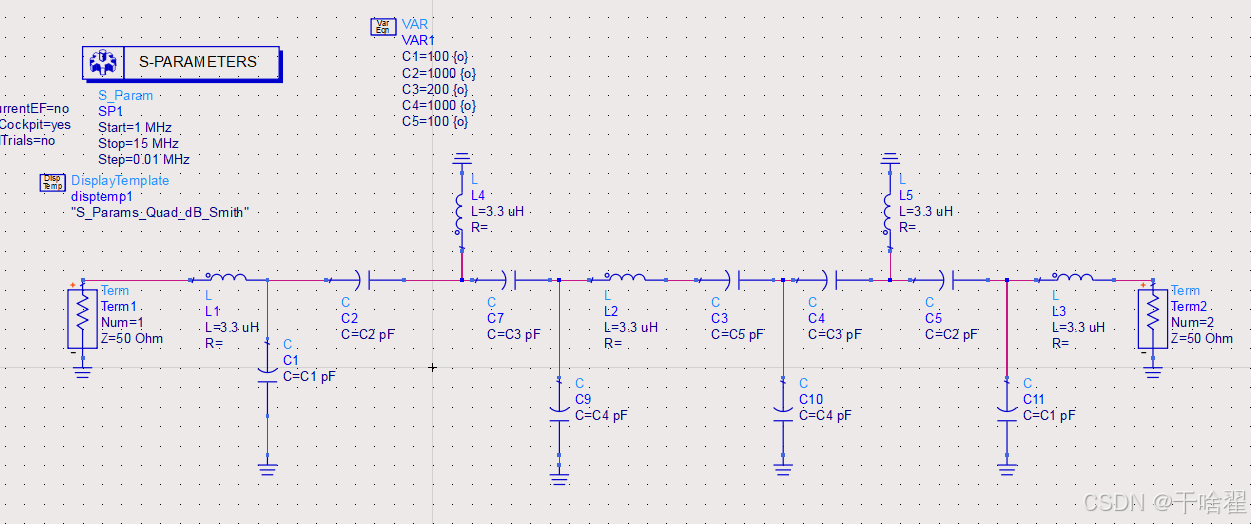

首先根据拓扑结构如下图（在ADS软件中仿真和优化）

其中电感L去相同值，电路为对称结构。

设置优化参数，主要设置的是通带范围及其衰减大小。

优化出具体电容值后，再进行选取与仿真值相近似的电容值进行焊接和测试。

二、设计过程的感悟

1、电感值在不同商家和不同封装下，会出现电感值随频率的变化；

下面以TDK电感手册进行说明，下图为TDK电感各个值随频率的变化曲线和电感值、频率和Q的变化

图一    电感值随频率的变化

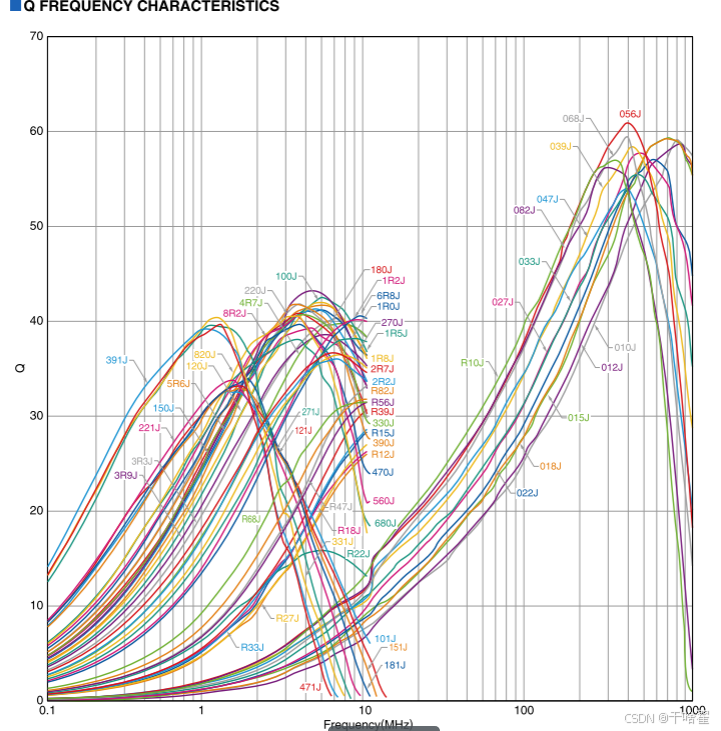

图二  Q值随频率的变化

图一中我们可以看出电感值越大的电感，在更小的频率下就开始表现出不正常的电感值，因此在选取电感时，特别是大电感需注意此点。

图二是电感本身的Q值随频率的变化，因为我们设计的指标中有一个12.8MHz一次谐波处的衰减比较大且离中心频率较近，需要在通带后有个很快速的衰减（后面表述为坡度），那么对Q值的要求就是在我们中心频点处的Q值尽可能的大，以此来获得更陡峭的坡度。Q=L/C

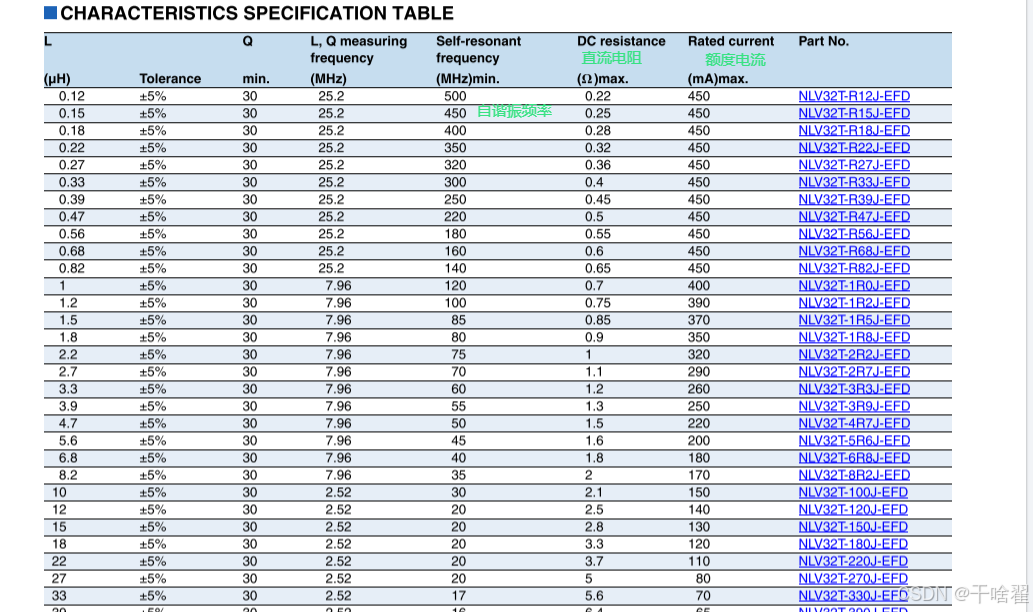

2、电感还有别的参数需要注意，如电感自身的谐振频率、直流电阻、额定电流等。（附一张TDK电感的一些参数图）

3、在上述结构中，相同的电容，电感越小，中心频点越大。

4、部分电容仿真值没有的情况下，可用并联电容的方法，将电容值加到仿真值。
