VTK（Visualization Toolkit）是一个开源的、跨平台的三维可视化开发库，用于处理和可视化三维数据。

以下是VTK编译及环境配置的详细步骤：

一、VTK源码下载与解压

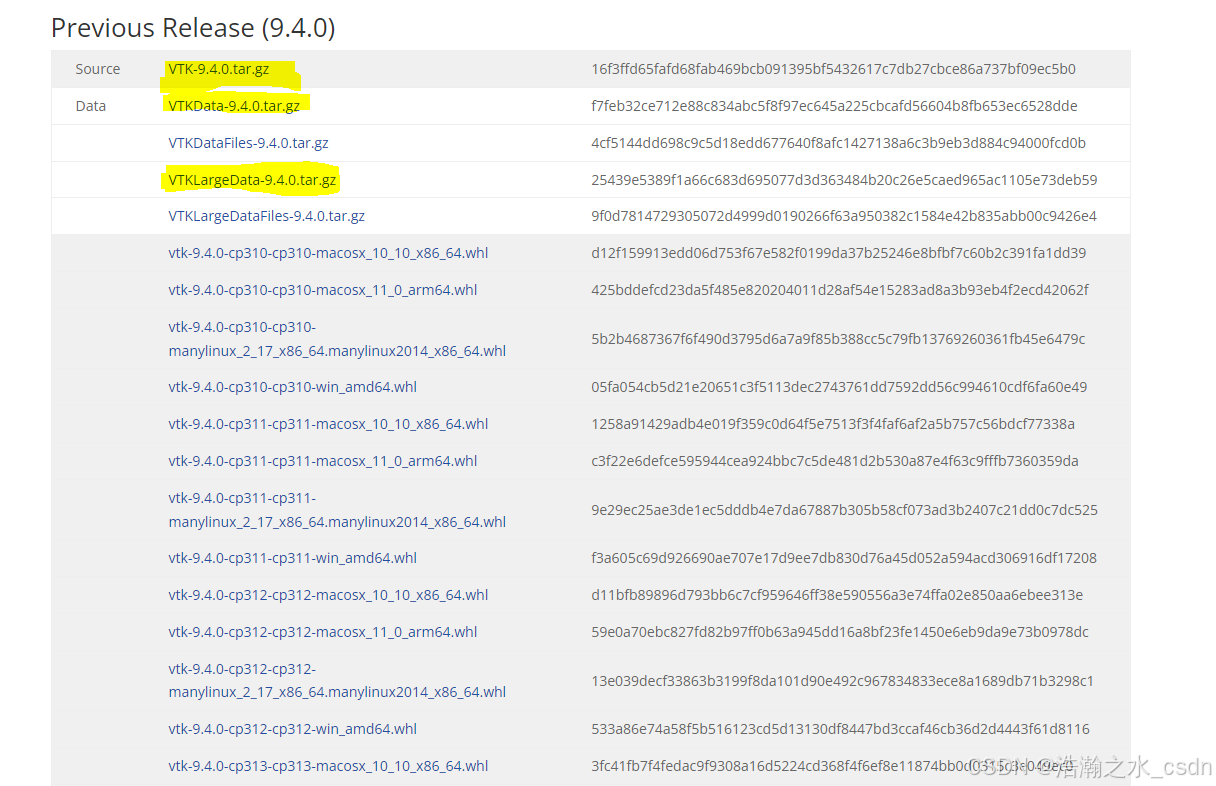

1、前往VTK官网下载页面，下载VTK9.4.0的源码压缩包，包括VTK-9.4.0.tar.gz、VTKData-9.4.0.tar.gz和VTKLargeData-9.4.0.tar.gz。

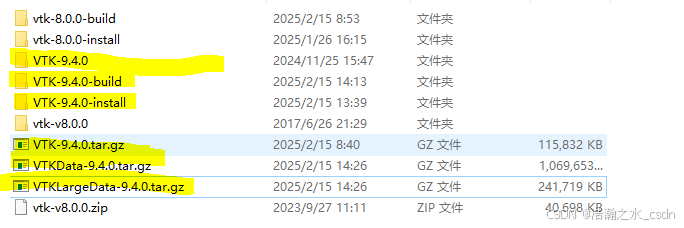

2、将这三个压缩包解压到同一目录下，并在该目录下创建build和install两个文件夹。

二、环境配置Visual Studio中Qt开发环境的搭建-CSDN博客虽然Qt Visual Studio Tools版本与Qt版本之间存在一定的匹配关系，但这种关系并不是绝对的。开发者应根据自己的项目需求、Qt版本和Visual Studio版本选择适合的Qt Visual Studio Tools版本。同时，注意插件的兼容性、系统要求和软件的更新与支持情况。QT5.15.2在线安装教程（详细图文）_qt5.15.2安装教程-CSDN博客C++实践之Qt学习（扩展）：Visual Studio中Qt开发环境的搭建_visual studio 与 qt-CSDN博客。 https://blog.csdn.net/a8039974/article/details/145707283?sharetype=blogdetail&sharerId=145707283&sharerefer=PC&sharesource=a8039974&spm=1011.2480.3001.8118

  1. 安装Visual Studio 2019：确保已安装Visual Studio 2019，并配置好C++开发环境。
  2. 安装Qt5.15.2：下载并安装Qt5.15.2，确保在安装过程中选择了对应的编译器（如MSVC 2019 64-bit）。
  3. 配置Qt环境变量：将Qt的安装路径添加到系统的环境变量中，以便在编译过程中能够找到Qt的相关文件。
  4. 安装CMake：CMake是一个跨平台的自动化建构系统，它用一个名为CMakeLists.txt的文件来描述所有平台的安装（编译过程）。下载并安装CMake，确保版本与VTK9.3.1兼容。

三、使用CMake进行VTK编译配置

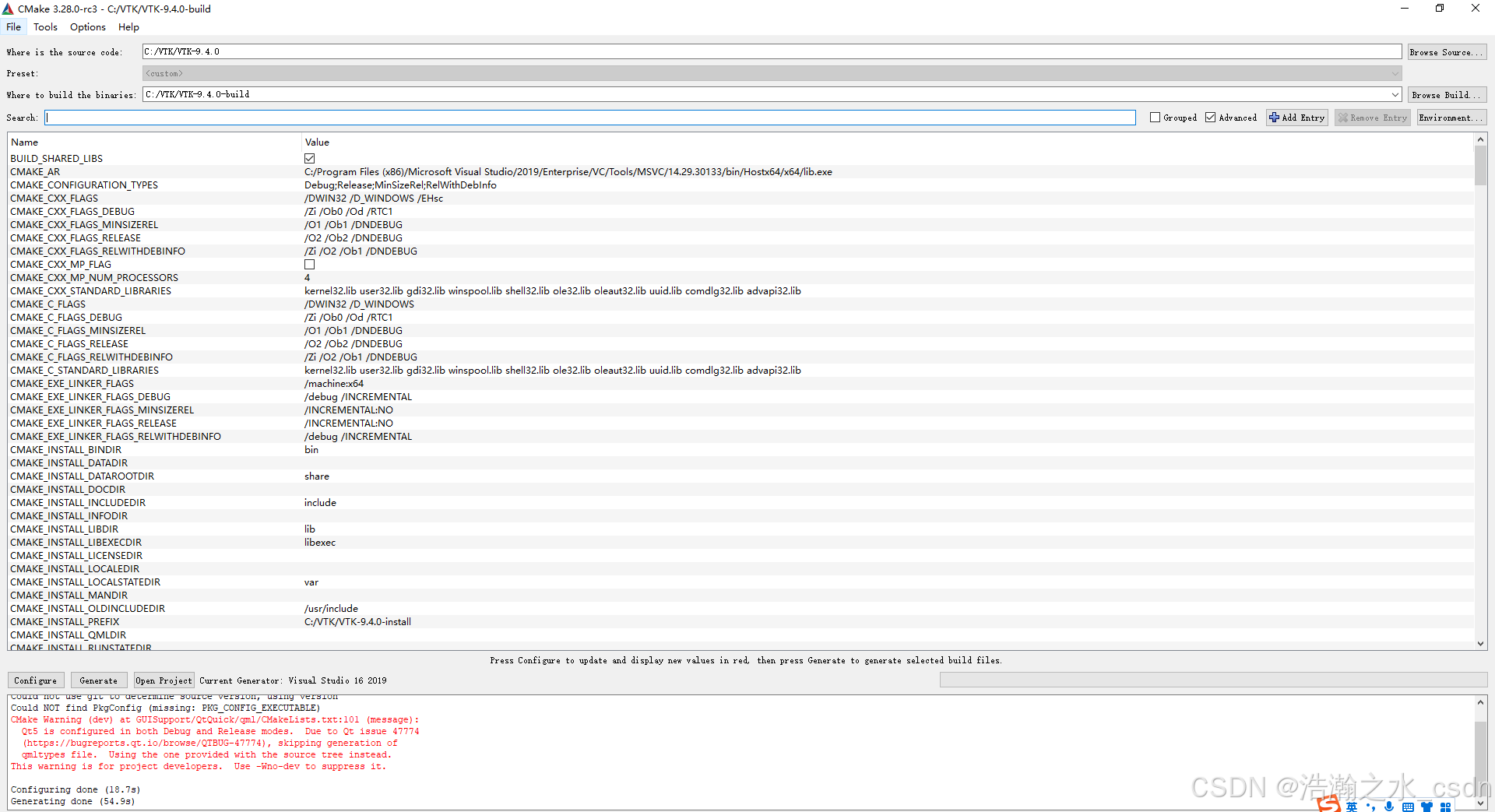

1、打开CMake GUI。

2、在“Where is the source code”字段中，指定VTK源码的根目录。

3、在“Where to build the binaries”字段中，指定之前创建的build文件夹。

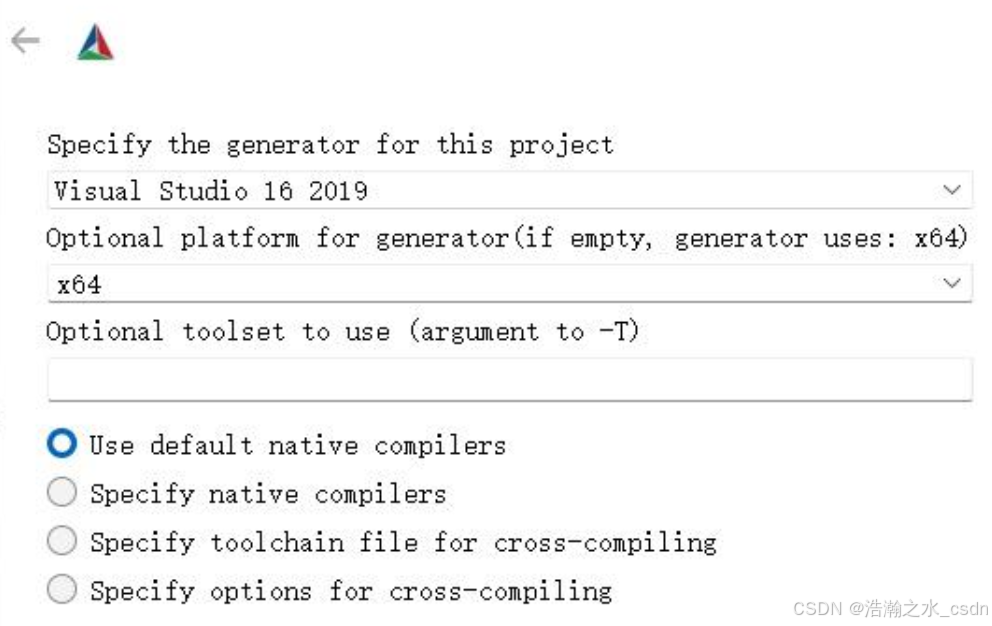

4、点击“Configure”按钮，选择Visual Studio 2019作为生成器，并选择x64作为目标平台。

5、指定之前创建的install文件夹。

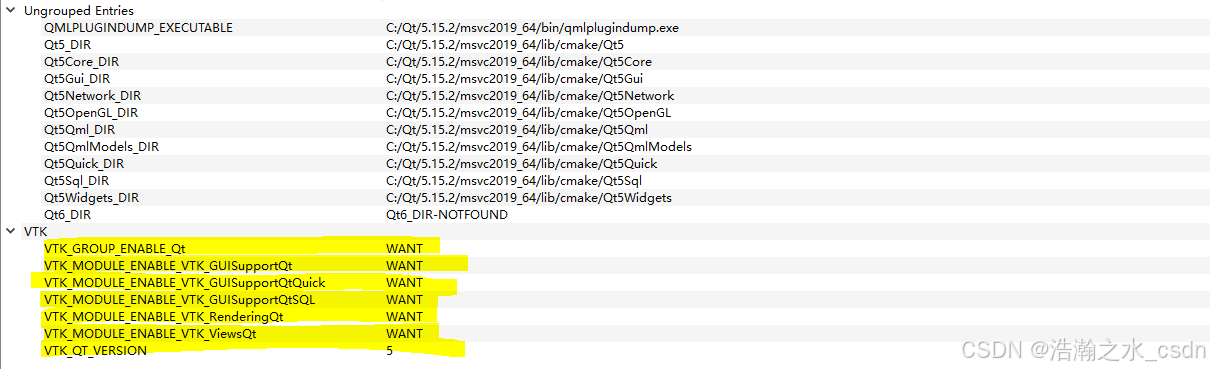

6、在CMake配置过程中，确保启用了对Qt的支持，可以搜索一下Qt，全部改为WANT。CMake会自动检测到已安装的Qt路径（如果已正确配置环境变量）。

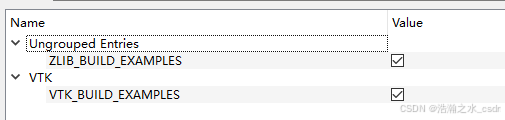

7、其他配置

8、配置完成后，检查是否有错误或警告信息。如果没有，点击“Generate”按钮生成Visual Studio工程文件。

四、在Visual Studio中编译VTK

  1. 打开Visual Studio 2019，并使用CMake生成的工程文件打开项目。
  2. 在解决方案资源管理器中，找到ALL_BUILD目标，并右键点击选择“生成”或“重新生成”。这将编译VTK的所有模块。

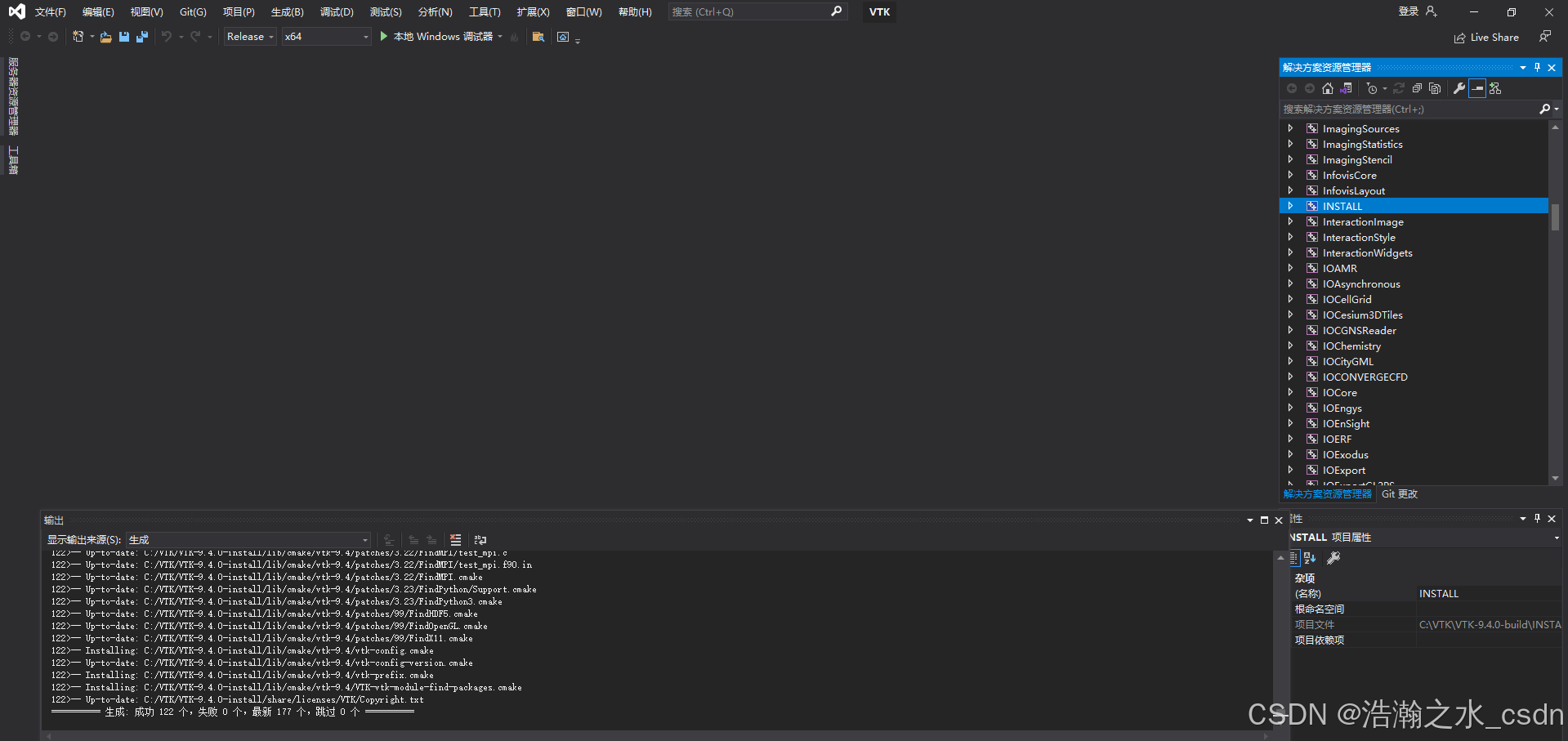

  3. 编译完成后，找到INSTALL目标，并右键点击选择“生成”或“重新生成”。这将安装VTK的SDK到之前创建的install文件夹中。

五、验证VTK编译结果

5.1、VS验证VTK

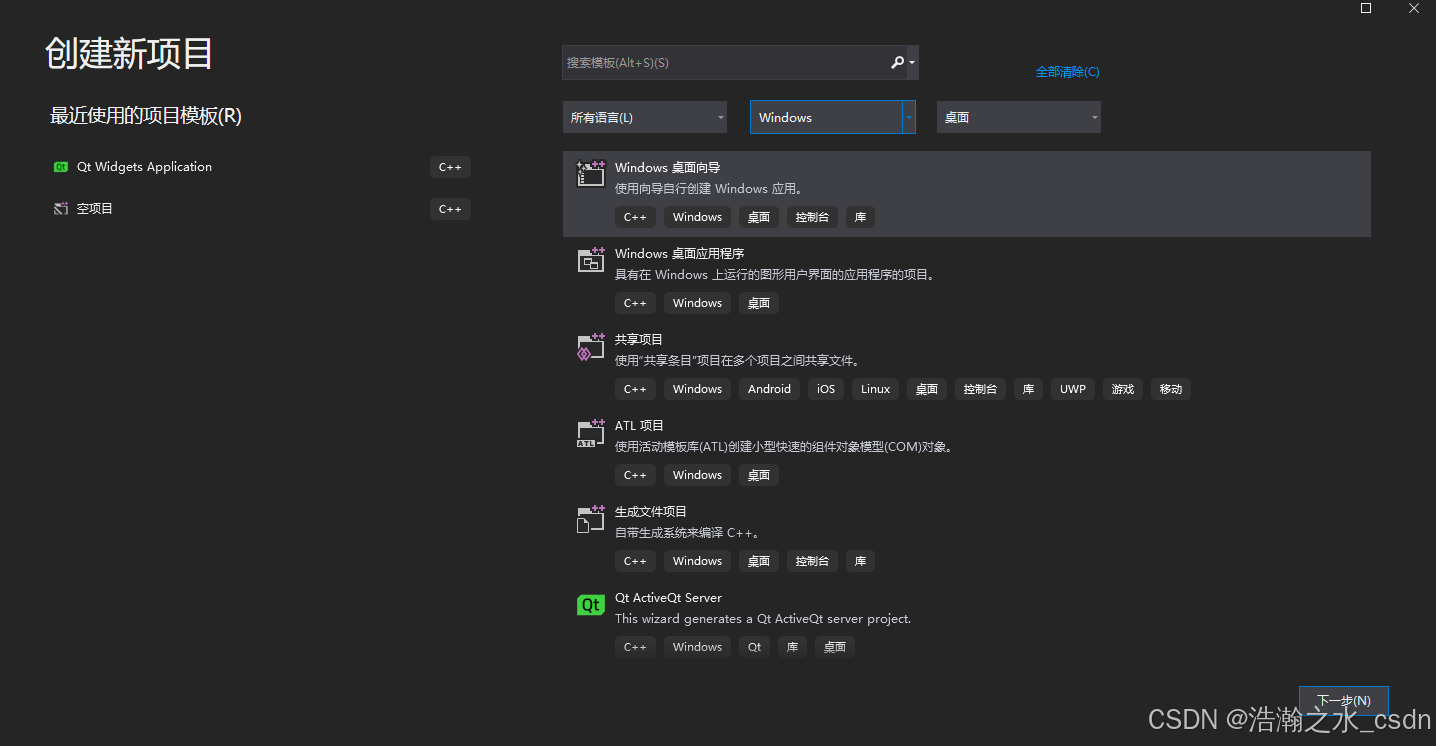

第一步：VS创建一个新项目，选择空项目，我们命名为testVTK。

 第二步：设置testVTK项目属性：右击testVTK，选择属性。

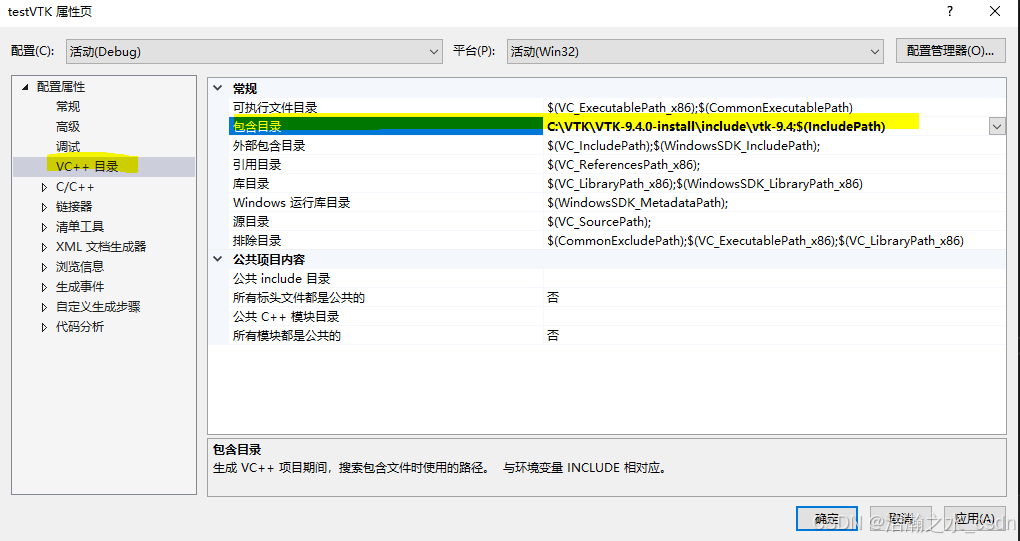

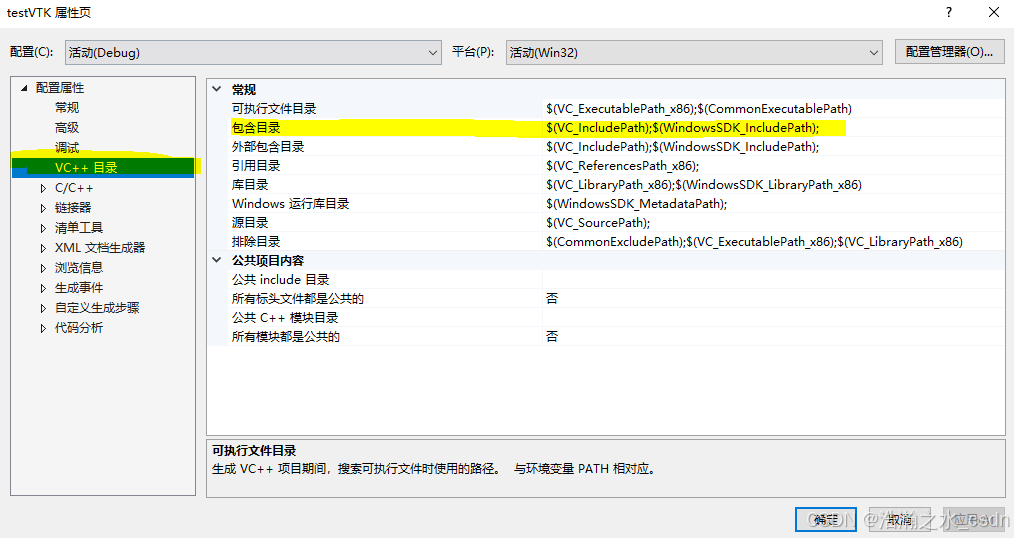

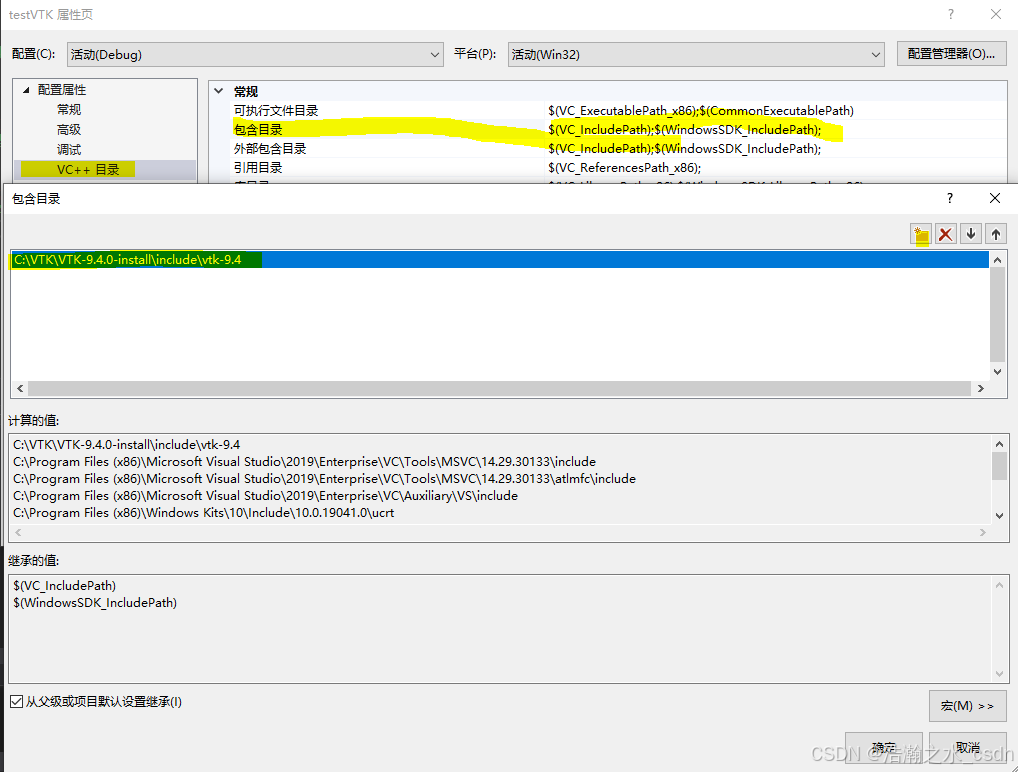

  • 设置包含目录：

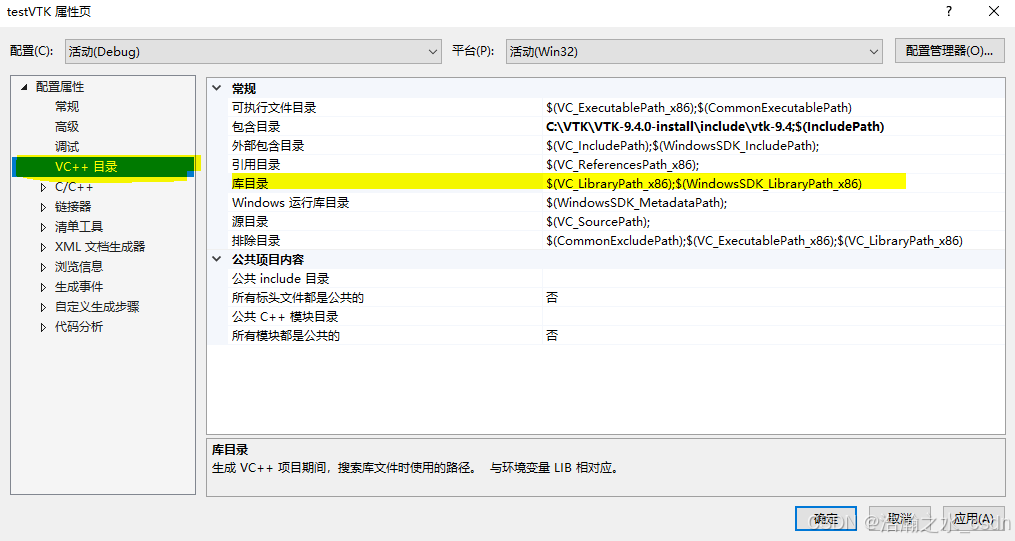

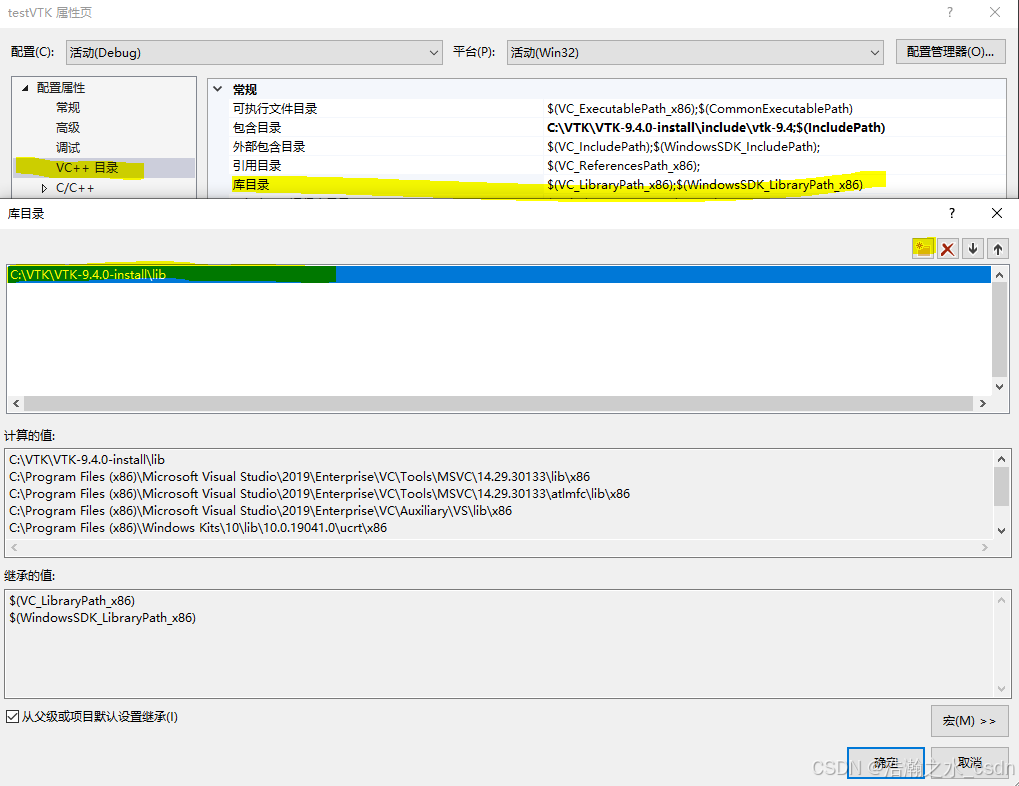

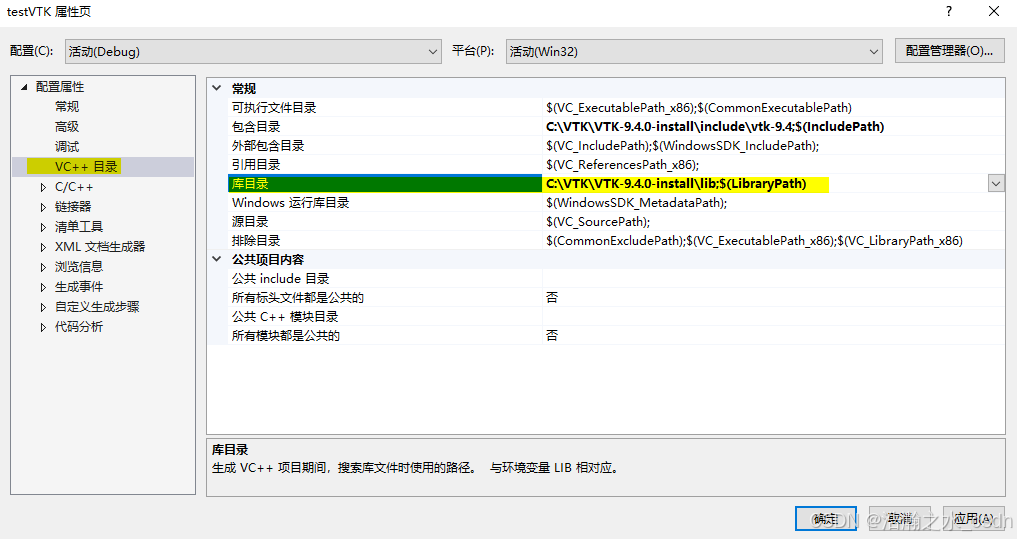

  •  设置库目录

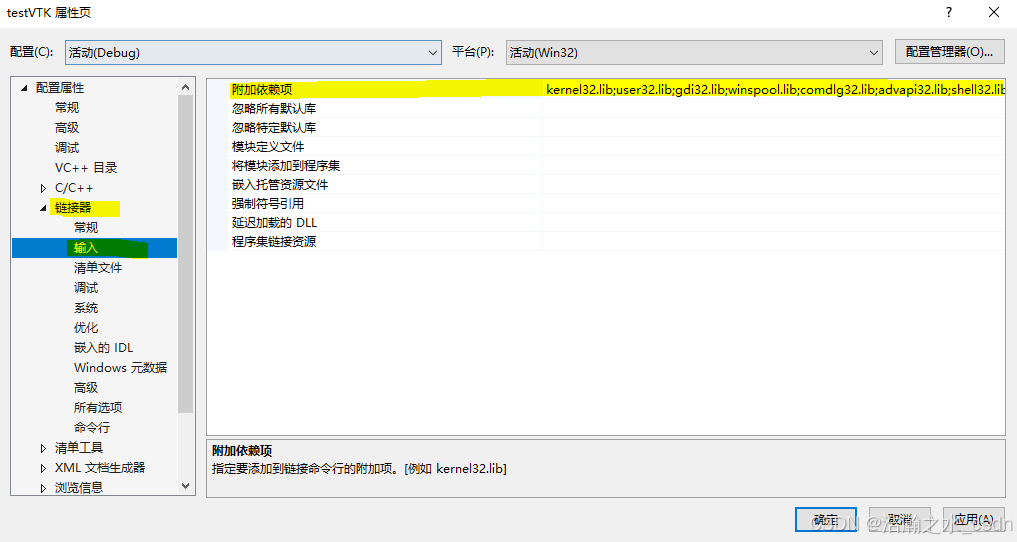

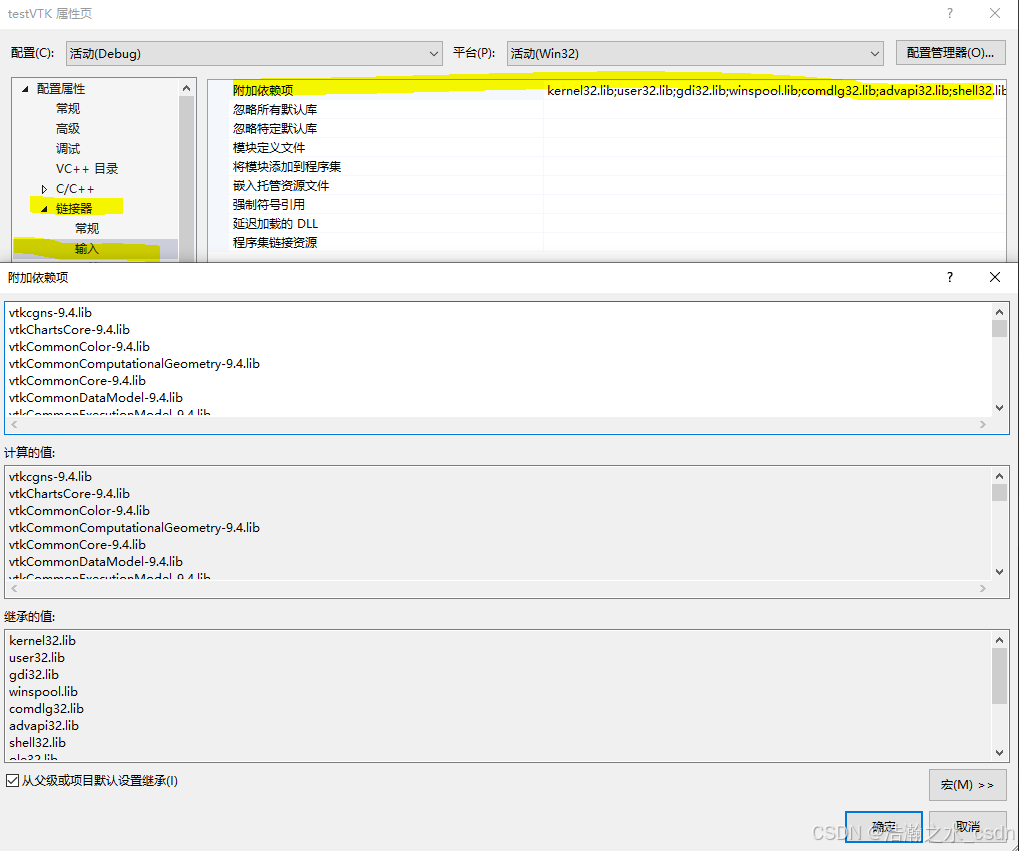

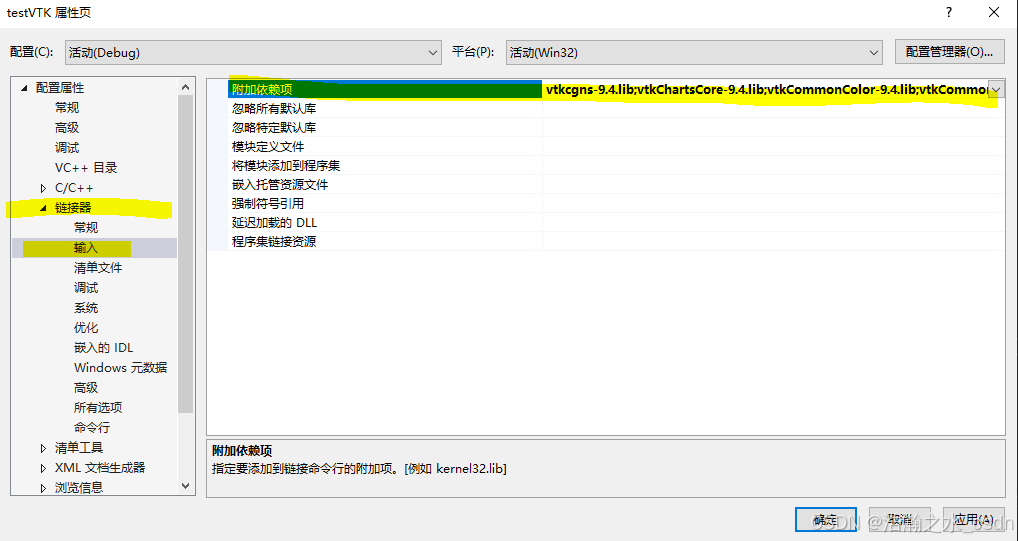

  • 配置链接器→输入→附加依赖项

使用python代码提取库文件

import os

def main():
    BASEDIR = "C:\VTK\VTK-9.4.0-install\lib"

    fn = os.listdir(BASEDIR)
    with open("lib_r1.txt", 'w') as fp:
        for i in fn:
            fp.write("{}\n".format(i))

    print("hello")


if __name__ == "__main__":
    main()

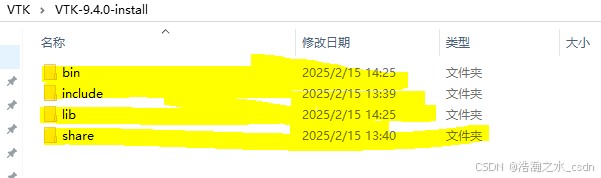

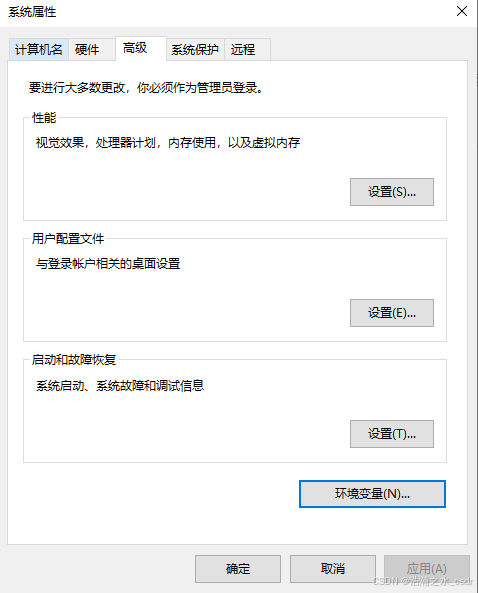

  • 向系统环境变量中（Win10）的Path添加Install下的bin文件夹

第三步：测试源码

// CylinderExample.cpp : 此文件包含 "main" 函数。程序执行将在此处开始并结束。
//

#include <iostream>
using namespace std;

#include <vtkActor.h>
#include <vtkCamera.h>
#include <vtkCylinderSource.h>
#include <vtkNamedColors.h>
#include <vtkNew.h>
#include <vtkPolyDataMapper.h>
#include <vtkProperty.h>
#include <vtkRenderWindow.h>
#include <vtkRenderWindowInteractor.h>
#include <vtkRenderer.h>

#include <array>

#include <vtkAutoInit.h>
VTK_MODULE_INIT(vtkRenderingOpenGL2);// VTK was built with vtkRenderingOpenGL2
VTK_MODULE_INIT(vtkInteractionStyle);


int main(int, char* [])
{
	vtkNew<vtkNamedColors> colors;

	// Set the background color.
	std::array<unsigned char, 4> bkg{ {26, 51, 102, 255} };
	colors->SetColor("BkgColor", bkg.data());

	// This creates a polygonal cylinder model with eight circumferential facets
	// (i.e, in practice an octagonal prism).
	vtkNew<vtkCylinderSource> cylinder;
	cylinder->SetResolution(8);

	// The mapper is responsible for pushing the geometry into the graphics
	// library. It may also do color mapping, if scalars or other attributes are
	// defined.
	vtkNew<vtkPolyDataMapper> cylinderMapper;
	cylinderMapper->SetInputConnection(cylinder->GetOutputPort());

	// The actor is a grouping mechanism: besides the geometry (mapper), it
	// also has a property, transformation matrix, and/or texture map.
	// Here we set its color and rotate it around the X and Y axes.
	vtkNew<vtkActor> cylinderActor;
	cylinderActor->SetMapper(cylinderMapper);
	cylinderActor->GetProperty()->SetColor(
		colors->GetColor4d("Tomato").GetData());
	cylinderActor->RotateX(30.0);
	cylinderActor->RotateY(-45.0);

	// The renderer generates the image
	// which is then displayed on the render window.
	// It can be thought of as a scene to which the actor is added
	vtkNew<vtkRenderer> renderer;
	renderer->AddActor(cylinderActor);
	renderer->SetBackground(colors->GetColor3d("BkgColor").GetData());
	// Zoom in a little by accessing the camera and invoking its "Zoom" method.
	renderer->ResetCamera();
	renderer->GetActiveCamera()->Zoom(1.5);

	// The render window is the actual GUI window
	// that appears on the computer screen
	vtkNew<vtkRenderWindow> renderWindow;
	renderWindow->SetSize(300, 300);
	renderWindow->AddRenderer(renderer);
	renderWindow->SetWindowName("Cylinder");

	// The render window interactor captures mouse events
	// and will perform appropriate camera or actor manipulation
	// depending on the nature of the events.
	vtkNew<vtkRenderWindowInteractor> renderWindowInteractor;
	renderWindowInteractor->SetRenderWindow(renderWindow);

	// This starts the event loop and as a side effect causes an initial render.
	renderWindow->Render();
	renderWindowInteractor->Start();

	return EXIT_SUCCESS;
}

注意：设置为X64模式

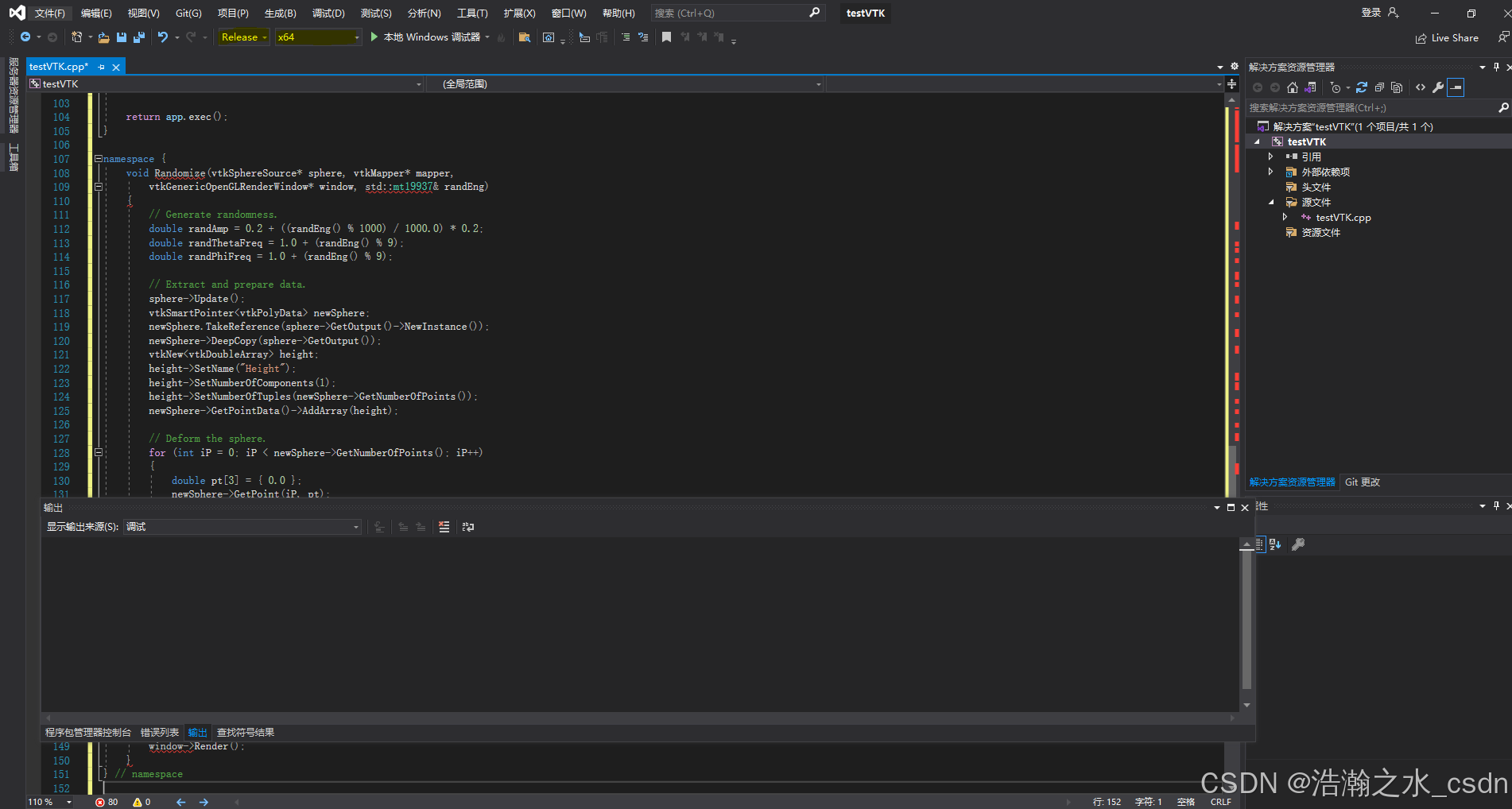

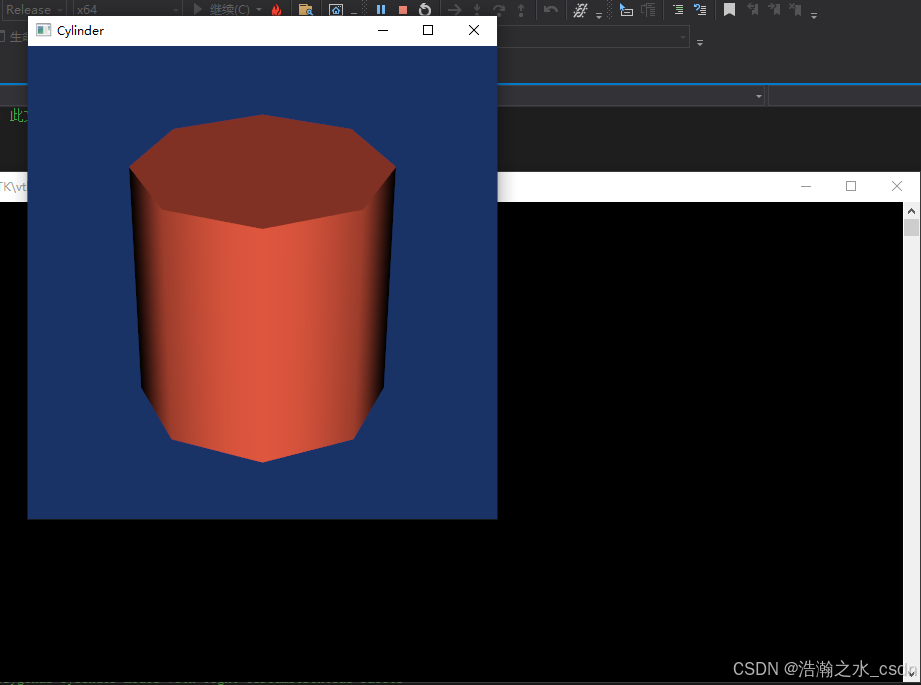

 运行结果：

5.2、VS中Qt验证VTK

第一步：VS创建一个新项目，选择空项目，我们命名为testQtVTK。

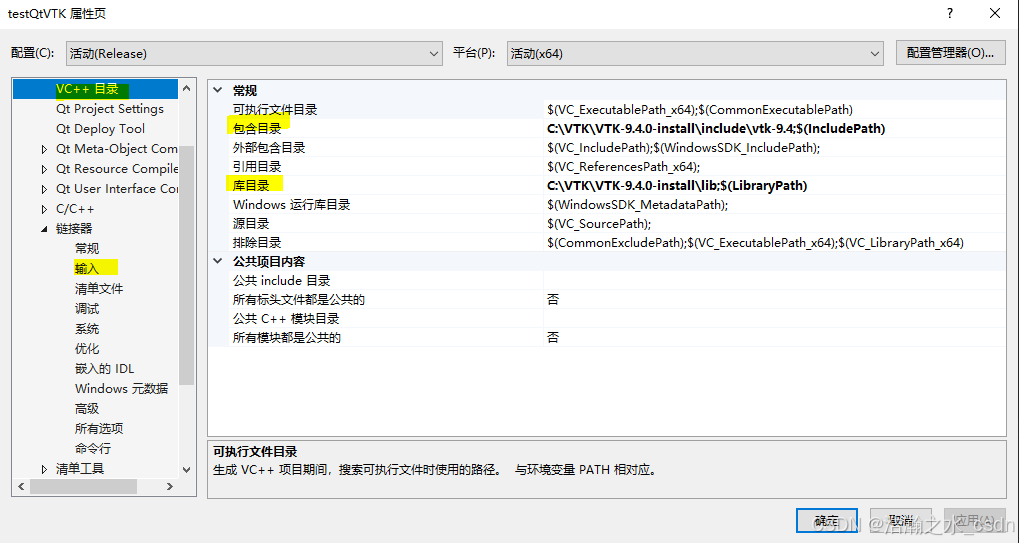

 第二步：设置testQtVTK项目属性：右击testQtVTK，选择属性，详见5.1节

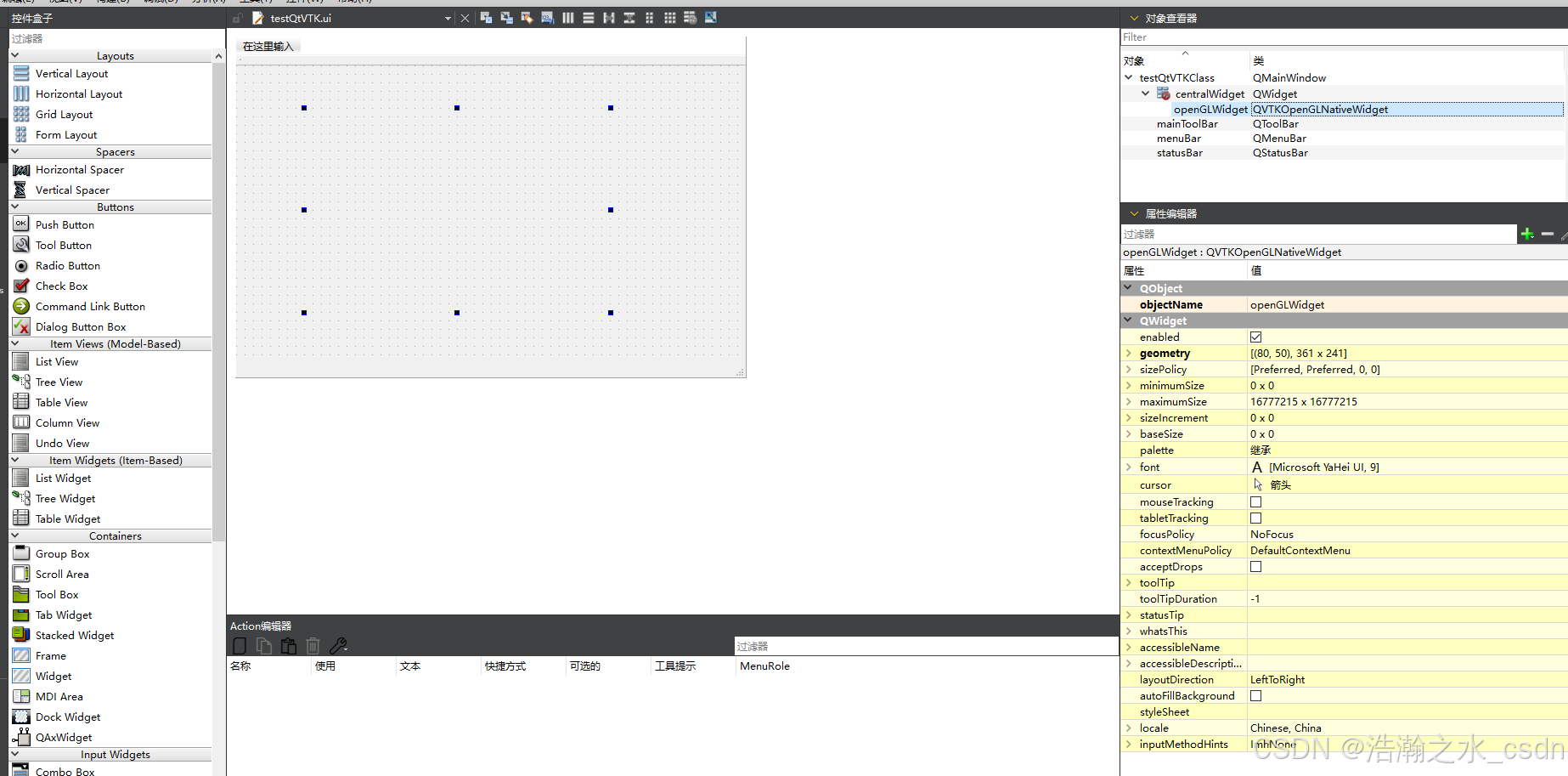

第三步：创建一个opengl窗口

第四步：添加代码

#include "testQtVTK.h"
#include <QSurfaceFormat>
#include <QVTKOpenGLNativeWidget.h>
#include <vtkSphereSource.h>
#include <vtkPolyDataMapper.h>
#include <vtkActor.h>
#include <vtkRenderer.h>
#include <vtkRenderWindow.h>
#include <vtkGenericOpenGLRenderWindow.h>
#include <vtkNamedColors.h>
#include <vtkProperty.h>
#include <vtkSmartPointer.h>

#include "vtkAutoInit.h"
VTK_MODULE_INIT(vtkRenderingOpenGL2);
VTK_MODULE_INIT(vtkInteractionStyle);
VTK_MODULE_INIT(vtkRenderingVolumeOpenGL2);
VTK_MODULE_INIT(vtkRenderingFreeType);

testQtVTK::testQtVTK(QWidget *parent)
    : QMainWindow(parent)
    , ui(new Ui::testQtVTKClass())
{
    ui->setupUi(this);
    QSurfaceFormat::setDefaultFormat(QVTKOpenGLNativeWidget::defaultFormat());
    vtkNew<vtkNamedColors> colors;
    vtkNew<vtkSphereSource> sphereSource;
    vtkNew<vtkPolyDataMapper> sphereMapper;
    sphereMapper->SetInputConnection(sphereSource->GetOutputPort());
    vtkNew<vtkActor> sphereActor;
    sphereActor->SetMapper(sphereMapper);
    sphereActor->GetProperty()->SetColor(colors->GetColor4d("Tomato").GetData());
    vtkNew<vtkRenderer> renderer;
    renderer->AddActor(sphereActor);
    renderer->SetBackground(colors->GetColor3d("SteelBlue").GetData());
    vtkNew<vtkGenericOpenGLRenderWindow> renderWindow;
    renderWindow->AddRenderer(renderer);
    renderWindow->SetWindowName("RenderWindowNoUIFile");
    setCentralWidget(ui->openGLWidget);
    ui->openGLWidget->setRenderWindow(renderWindow);
}

testQtVTK::~testQtVTK()
{
    delete ui;
}

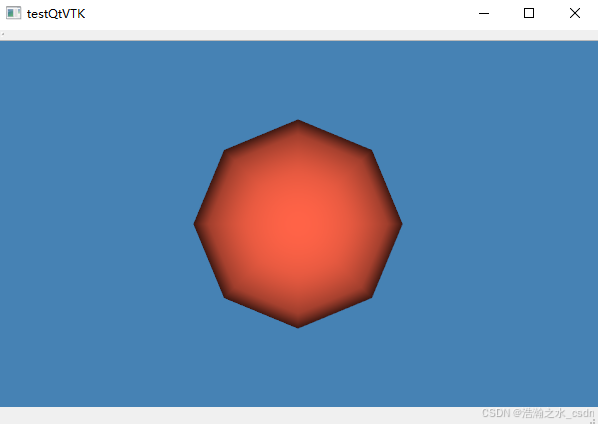

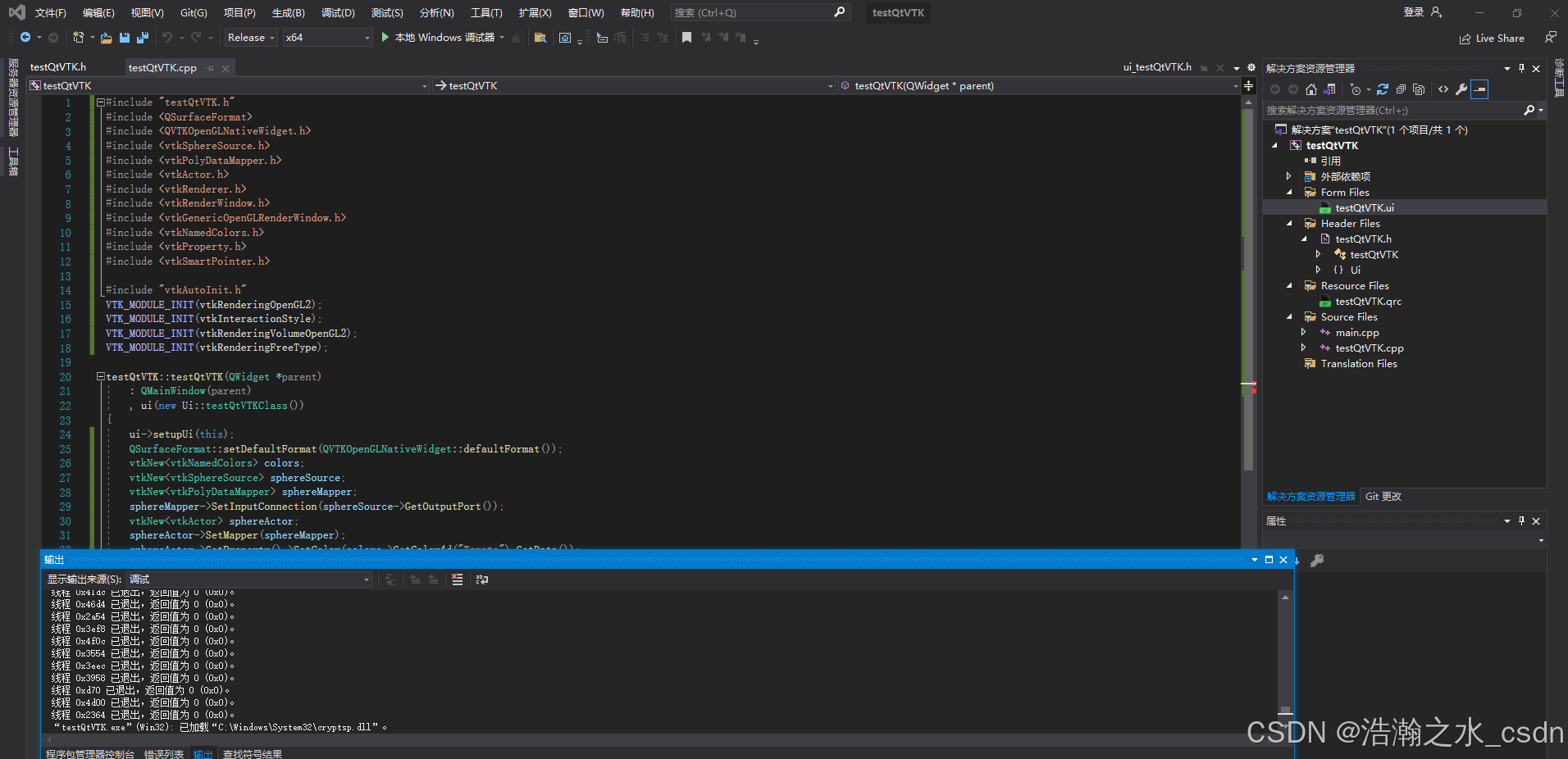

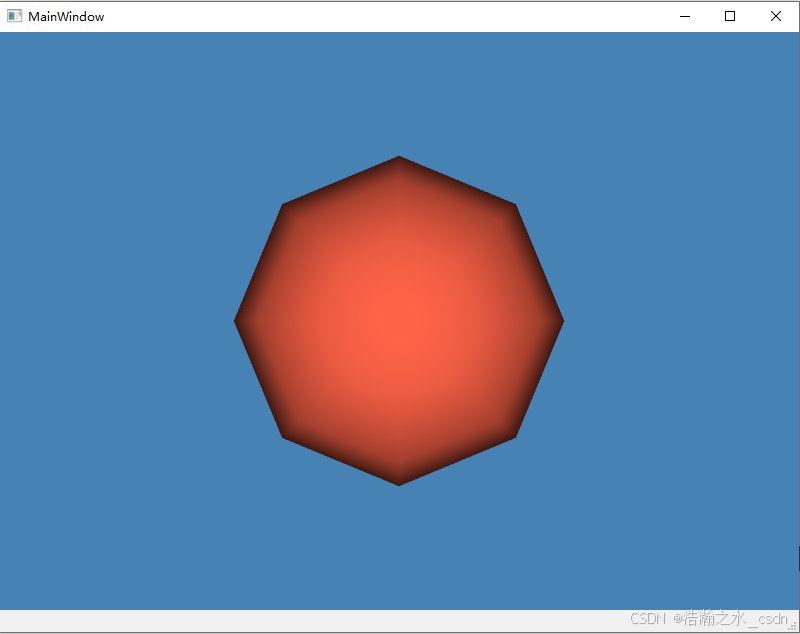

 运行结果：

5.3、QCreator验证VTK

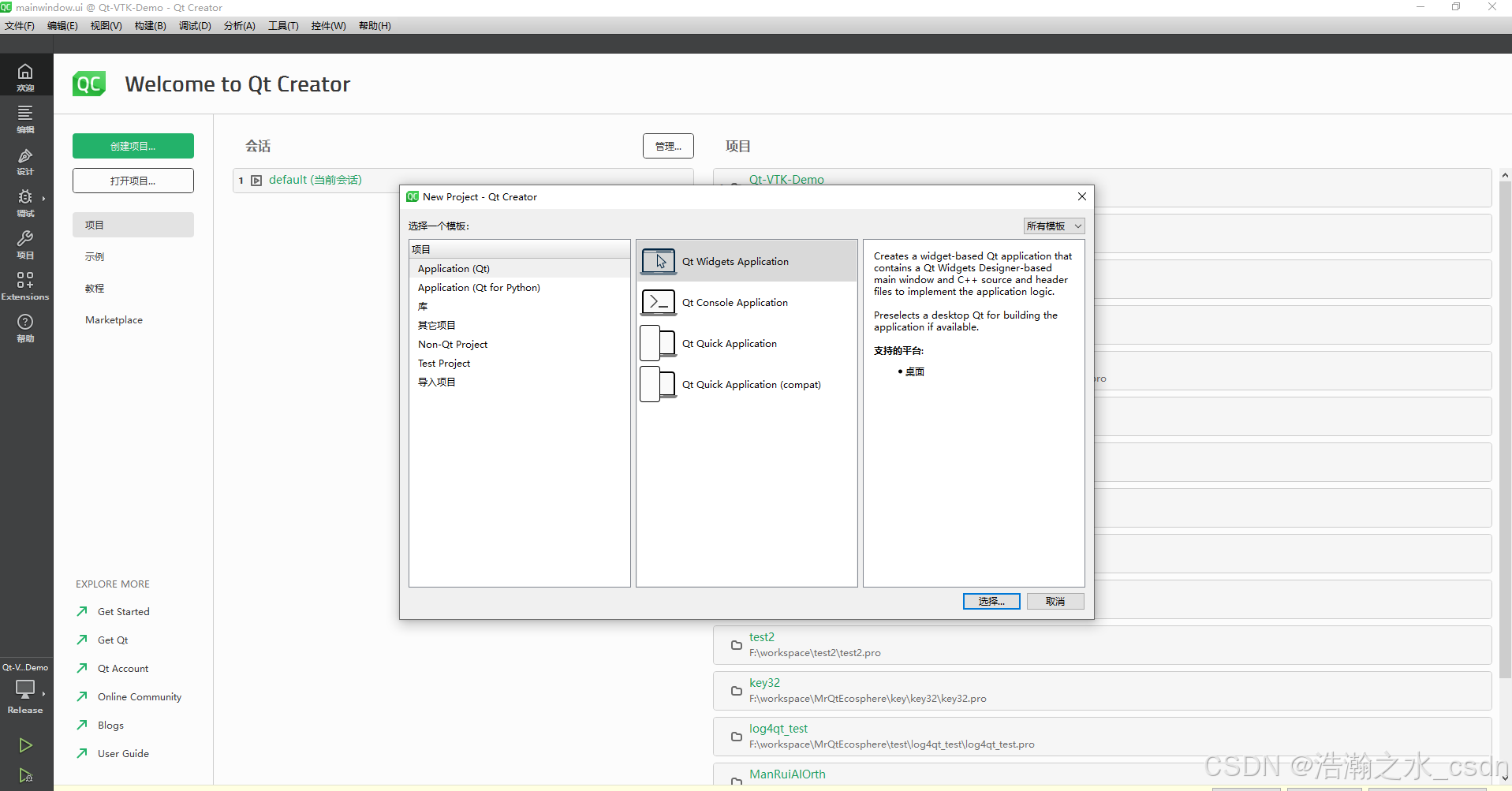

 第一步：新建一个测试工程

第二步：pro文件添加库及头文件目录

#For Release
INCLUDEPATH += "C:\VTK\VTK-9.4.0-install\include\vtk-9.4"
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkcgns-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkChartsCore-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkCommonColor-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkCommonComputationalGeometry-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkCommonCore-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkCommonDataModel-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkCommonExecutionModel-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkCommonMath-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkCommonMisc-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkCommonSystem-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkCommonTransforms-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkDICOMParser-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkDomainsChemistry-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkDomainsChemistryOpenGL2-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkdoubleconversion-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkexodusII-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkexpat-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkFiltersAMR-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkFiltersCellGrid-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkFiltersCore-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkFiltersExtraction-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkFiltersFlowPaths-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkFiltersGeneral-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkFiltersGeneric-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkFiltersGeometry-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkFiltersGeometryPreview-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkFiltersHybrid-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkFiltersHyperTree-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkFiltersImaging-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkFiltersModeling-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkFiltersParallel-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkFiltersParallelImaging-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkFiltersPoints-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkFiltersProgrammable-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkFiltersReduction-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkFiltersSelection-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkFiltersSMP-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkFiltersSources-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkFiltersStatistics-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkFiltersTemporal-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkFiltersTensor-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkFiltersTexture-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkFiltersTopology-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkFiltersVerdict-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkfmt-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkfreetype-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkGeovisCore-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkgl2ps-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkglad-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkGUISupportQt-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkGUISupportQtQuick-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkGUISupportQtSQL-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkhdf5-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkhdf5_hl-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkImagingColor-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkImagingCore-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkImagingFourier-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkImagingGeneral-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkImagingHybrid-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkImagingMath-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkImagingMorphological-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkImagingSources-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkImagingStatistics-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkImagingStencil-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkInfovisCore-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkInfovisLayout-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkInteractionImage-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkInteractionStyle-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkInteractionWidgets-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOAMR-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOAsynchronous-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOCellGrid-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOCesium3DTiles-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOCGNSReader-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOChemistry-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOCityGML-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOCONVERGECFD-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOCore-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOEngys-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOEnSight-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOERF-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOExodus-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOExport-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOExportGL2PS-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOExportPDF-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOFDS-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOFLUENTCFF-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOGeometry-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOHDF-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOImage-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOImport-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOInfovis-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOIOSS-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOLegacy-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOLSDyna-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOMINC-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOMotionFX-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOMovie-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIONetCDF-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOOggTheora-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOParallel-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOParallelXML-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOPLY-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOSegY-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOSQL-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkioss-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOTecplotTable-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOVeraOut-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOVideo-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOXML-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkIOXMLParser-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkjpeg-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkjsoncpp-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkkissfft-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtklibharu-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtklibproj-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtklibxml2-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkloguru-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtklz4-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtklzma-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkmetaio-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtknetcdf-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkogg-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkParallelCore-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkParallelDIY-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkpng-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkpugixml-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkRenderingAnnotation-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkRenderingCellGrid-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkRenderingContext2D-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkRenderingContextOpenGL2-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkRenderingCore-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkRenderingFreeType-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkRenderingGL2PSOpenGL2-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkRenderingHyperTreeGrid-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkRenderingImage-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkRenderingLabel-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkRenderingLICOpenGL2-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkRenderingLOD-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkRenderingOpenGL2-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkRenderingQt-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkRenderingSceneGraph-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkRenderingUI-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkRenderingVolume-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkRenderingVolumeOpenGL2-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkRenderingVtkJS-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtksqlite-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtksys-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkTestingCore-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkTestingRendering-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtktheora-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtktiff-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtktoken-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkverdict-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkViewsContext2D-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkViewsCore-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkViewsInfovis-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkViewsQt-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkWrappingTools-9.4.lib
LIBS += C:\VTK\VTK-9.4.0-install\lib\vtkzlib-9.4.lib

 第三步：创建一个opengl窗口

第四步：添加代码

#include "testQtVTK.h"
#include <QSurfaceFormat>
#include <QVTKOpenGLNativeWidget.h>
#include <vtkSphereSource.h>
#include <vtkPolyDataMapper.h>
#include <vtkActor.h>
#include <vtkRenderer.h>
#include <vtkRenderWindow.h>
#include <vtkGenericOpenGLRenderWindow.h>
#include <vtkNamedColors.h>
#include <vtkProperty.h>
#include <vtkSmartPointer.h>

#include "vtkAutoInit.h"
VTK_MODULE_INIT(vtkRenderingOpenGL2);
VTK_MODULE_INIT(vtkInteractionStyle);
VTK_MODULE_INIT(vtkRenderingVolumeOpenGL2);
VTK_MODULE_INIT(vtkRenderingFreeType);

testQtVTK::testQtVTK(QWidget *parent)
    : QMainWindow(parent)
    , ui(new Ui::testQtVTKClass())
{
    ui->setupUi(this);
    QSurfaceFormat::setDefaultFormat(QVTKOpenGLNativeWidget::defaultFormat());
    vtkNew<vtkNamedColors> colors;
    vtkNew<vtkSphereSource> sphereSource;
    vtkNew<vtkPolyDataMapper> sphereMapper;
    sphereMapper->SetInputConnection(sphereSource->GetOutputPort());
    vtkNew<vtkActor> sphereActor;
    sphereActor->SetMapper(sphereMapper);
    sphereActor->GetProperty()->SetColor(colors->GetColor4d("Tomato").GetData());
    vtkNew<vtkRenderer> renderer;
    renderer->AddActor(sphereActor);
    renderer->SetBackground(colors->GetColor3d("SteelBlue").GetData());
    vtkNew<vtkGenericOpenGLRenderWindow> renderWindow;
    renderWindow->AddRenderer(renderer);
    renderWindow->SetWindowName("RenderWindowNoUIFile");
    setCentralWidget(ui->openGLWidget);
    ui->openGLWidget->setRenderWindow(renderWindow);
}

testQtVTK::~testQtVTK()
{
    delete ui;
}

 运行结果：



其他示例， 前往VTK示例代码页面，下载并运行与Qt+VTK相关的示例代码。

六、注意事项

  1. 在编译过程中，如果遇到任何错误或警告信息，请仔细检查CMake配置和Visual Studio的输出窗口以获取更多详细信息。
  2. 确保Qt、CMake和Visual Studio的版本相互兼容，以避免潜在的编译问题。
  3. 如果需要调试VTK代码，请确保在Visual Studio中选择了Debug配置进行编译。

参考：

  1. VTK编程指南＜二＞：VTK9.3.1+VS2019+Qt5.15.2编译及环境配置_vtk源码下载-CSDN博客
  2. https://zhuanlan.zhihu.com/p/390669033
  3. https://blog.csdn.net/m0_37251750/category_12841361.html
  4. 亦我飞也的博客_openCV(1)_51CTO博客
  5. Visual Studio 2019 + Qt5.15.2 + CMake 3.26.0 + VTK8.2.0 + ITK5.2.1 安装教程 - 盏茶 - 博客园
  6. VTK9.1.0在Windows10+VS2019+Qt 5.15.2环境下编译安装以及VTK应用于QT_vtk9＋qt-CSDN博客
  7. VTK学习笔记2：windows源代码安装VTK9,并使用Visual Studio 2017配置VTK9-CSDN博客
  8. VS2019+cmake(3.15.3)+VTK(8.2.0)+配置完成后的demo演示_vtk8.2 vs2019编译 “vtkfreetypetoolsfacerequester”: 未-CSDN博客
  9. VS2019配置VTK开发环境 - zxc0210 - 博客园
VTK编译
轩宇的博客
11-19 127
Qt_VS_VTK编译
opengl2 vtk 编译_编译vtk8.1.1 + 在vs2017中配置开发环境
weixin_39786850的博客
01-17 264
一、准备工作：1.下载vtk源码包：下载vtk-8.1.1.zip就够了 2.下载cmake 二、编译VTK源码： 1、选择VTK源码路径以及选择编译文件存放路径选择VTK解压后的目录(该目录下包含CmakeLists文件) 自己建一个文件夹用来存放编译产生的文件夹(可以随便建立在任何地方，随便起任何名称。我这里建在VTK的根目录，命名为build) 最后结果： 2、点击configure 弹出对...
VTK库的编译和安装
weixin_42694505的博客
05-04 3138
一、准备工具 CMake工具 Visual Studio 2013 VTK-8.1.0（The Visualization Toolkit）最新版源码（或者其他版本） 二、使用CMake生成VTK的MS VS工程文件 打开CMake，设置源码目录和项目构建目录，如： D:/VTK-8.1.0是源码目录； D:/VTK-8.1.0/Build是生成的VS项目所...
VTK编译和安装
q351477的博客
05-28 1911
准备工作 请先安装好以下工具和下载需要的VTK源码 Virtual Studio CMake Qt（如果需要结合Qt开发，需要安装好Qt） VTK源码 以下是本人的环境 VS 2019 CMake 3.20.1 Qt 5.15.2 VTK-8.2.0.zip 将源码解压
一、VTK初识
最新发布
weixin_51795597的博客
03-09 279
1、VTK（Visualization ToolKit）是一个开源的、跨平台的系统，用于3D计算机图形、体积渲染、图像处理和可视化。2、在VTK中，渲染（Rendering）是将数据和可视化效果显示在屏幕的过程。3、渲染时VTK可视化应用程序的最后一步，它将数据由抽象的数学表示转换为具体的图像或图形表示，呈现给用户观看。4、VTK的基本渲染过程：source --> mapper --> actor --> renderer --> renderwindow。
VTK（The Visualization Toolkit）编译
aoxuestudy的专栏
07-14 1973
VTK（The Visualization Toolkit）编译 可视化工具包（VTK）是用于操作和显示科学数据的开源软件。它配有最先进的三维渲染工具、一套用于三维交互的小部件和广泛的二维绘图功能。 VTK是Kitware软件开发支持平台集合的一部分。该平台在全球范围内用于商业应用以及研发。例如，请参阅VTK的实际操作。...
编译vtk源码
一千零一夜的博客
09-21 952
编译vtk，qt使用vtk操作3d数据
VTK开发环境配置(Visual Studio C++)-详细图文教程
热门推荐
m0_52727721的博客
10-18 1万+
下载Source中的文件即可，历史版本均可在该页面查找由于初次编辑本教程在是在2022年，本教程采用的是VS2019生成VTK8.2.0版本，已根据本教程测试VS2022生成VTK9.3,9.4版本均无问题，可放心选择VS2022和vtk最新版本。下载完成后解压到一个文件夹内。
VTK编译方法
weixin_37603532的博客
07-22 1068
VTK编译方法 VTK_Group_Imaging ON VTK_Group_MPI ON VTK_Group_QT ON VTK_Group_TK ON VTK_Group_Views ON VTK_RENDERING_BACKEND OpenGL(OpenGL2渲染可能导致某些PC上瞄准线不能刷新) VTK_USE_TK ON VTK_WRAP_PYTHON ON 在hom
VTK的配置与使用（Windows）
爱要怎么锁住狗
07-21 602
编译过程中生成的目标文件（.obj 文件）过大，导致汇编器（as.exe）无法处理或写入该文件，可以用以下方式优化编译选项。-DCMAKE_CXX_FLAGS=“-O2”：降低优化级别，如‘-O2’-DCMAKE_CXX_FLAGS=“-g0”：关闭调试信息。将编译好的库文件和头文件安装到指定的安装目录中。
.NET环境编译VTK7.1（C#直接调用dll开发VTK）
12-23
1. **设置编译环境**：确保你的机器上安装了Visual Studio或Visual C++ Build Tools，这些都是编译C++项目所必需的。此外，你也需要安装CMake，一个跨平台的构建工具，用于管理VTK的构建过程。 2. **配置CMake**：...
VTK编译文件
07-17
VTK8.1.1编译好的文件（Win10下VS2013编译的32位），包含.h、.lib、.dll文件，可以结合我的博客代码片使用，也可以直接做vtk开发
opencv3.4.1和vtk7.1.1编译后头文件和动态库
04-11
在使用这些编译后的头文件和动态库时，首先需要在Visual Studio的项目设置中配置正确的包含目录（Include Directories）和库目录（Library Directories），确保编译器能找到相应的头文件和链接器能找到库文件。...
000：VTK的安装（VTK 编译 + 运行第一个例子）
伍心的专栏
09-03 3522
VTK-医学图像处理，主要基于VTK来显示医学图像，并进行必要的处理。在显示医学图像的过程中讲解背后的计算机图形学知识，理解VTK背后的行为基础。本节为该系列文章的第一节，主要是VTK的编译和配置。
VTK5.8编译文件夹使用指南及环境配置要点
### VTK编译相关知识点 #### 编译好的VTK文件夹内容 在编译好的VTK文件夹中，通常会包含以下几个关键组件： - **可执行文件（binaries）**：这是编译后的VTK库的二进制文件，可能包括各种版本和平台的静态库和...
VTK 编译方法
独行黑鹰
05-25 1558
记得第一次使用VTK还是两年前的事情，其实VTK写的还是蛮不错的，功能对我们这些做小中型的工业显示已经足够用。最近一位朋友不会编译，我就想些一个博客分享给大家。 准备条件：VTK、VTKData 、 VS、 对应版本VS版本的QT版本（一定要把Qt 库目录设置到环境变量里面，为了后期cmake程序可以识别路径，否则自己手动找比较麻烦）、cmake 我用的VS是VS2015, QT 是 Q...
VTK的编译和部署，配合c++和visual studio2022，VTK开发环境的配置
dz131lsq的博客
03-06 2813
在官网选择最新的版本下载之后进行解压，然后再里面创建build目录，方便后面使用cmake进行编译。
VTK环境配置
wfengzi5的博客
07-09 2090
一、问题描述 当我们安装好VTK，运行vtk-install目录下的VTK.sln解决方案中的Cone项目，运行方式在Cone上点击右键并选择“设为启动项目”。接着会看到一个圆锥一闪而过，这是正常的。 但是当我们新建一个项目的时候，把之前的代码拷贝过来，同样的代码却不能运行，这是为什么呢？ 二、解答思路 一闪而过的那个项目的环境是是系统自带、配好了的，接下来新建的项目，需要我们重新配置环境。 三、解决方案 1.首先我们要回忆一下，一个叫做vtk-prefix的目录，现在打开vtk-prefix目录，里面就会
VTK C++版本本地编译(含OOCT编译及创建项目)
sunlin0oo的博客
11-18 1814
VTK C++版本本地编译(含OOCT编译及创建项目)
评论 1
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

浩瀚之水_csdn

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
