Shader编程】之十四 边缘发光Shader(Rim Shader)的两种实现形态

本系列文章由@浅墨_毛星云 出品，转载请注明出处。
文章链接： http://blog.csdn.net/poem_qianmo/article/details/51764028
作者：毛星云（浅墨）    微博：http://weibo.com/u/1723155442
本文工程使用的Unity3D版本： 5.2.1

这篇文章主要讲解了如何在Unity3D中分别使用Surface Shader和Vertex & Fragment Shader来编写边缘发光Shader。



一、最终实现的效果

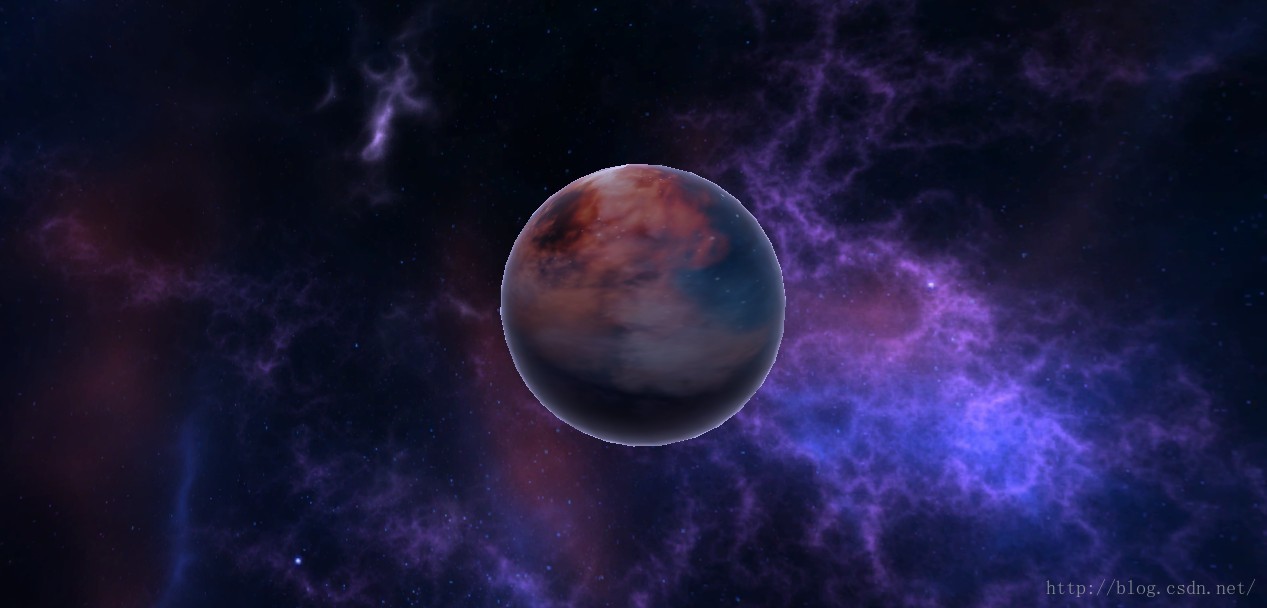

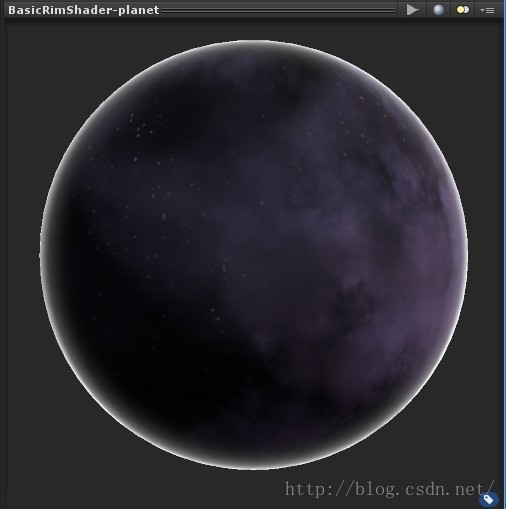

边缘发光Shader比较直观的一个运用便是模拟宇宙中的星球效果。将本文实现的边缘发光Shader先赋一个Material，此Material再赋给一个球体，加上Galaxy Skybox， 实现的效果如下图：

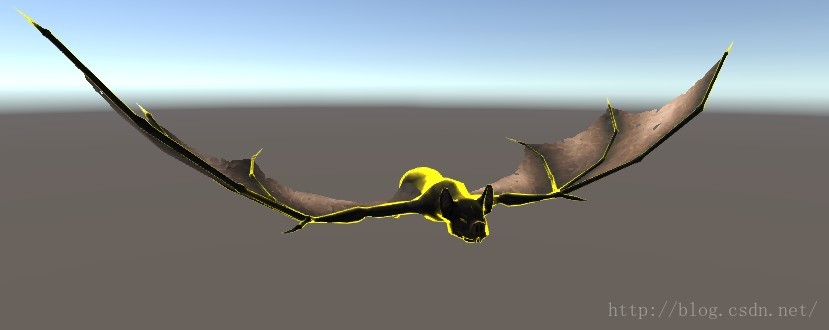

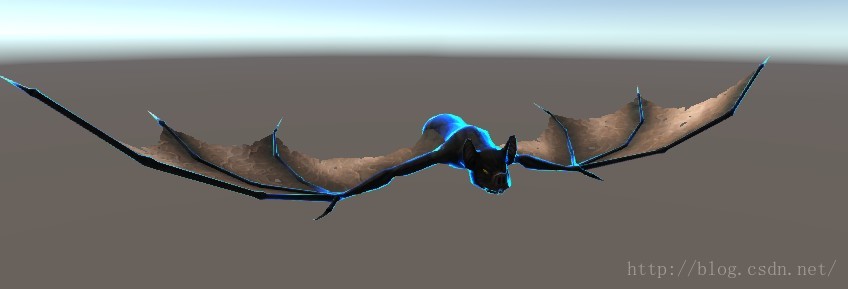

当然，边缘发光Shader也可以实现例如暗黑三中精英怪的高亮效果，将一个怪物模型本身的Shader用边缘发光Shader替代，实现效果如下图：



以下是本文实现的Shader在编辑器中的一些效果图。





二、Shader实现思路分析



思路方面，其实理解起来非常简单，就是在正常的漫反射Shader的基础之上，在最终的漫反射颜色值出来之后，再准备一个自发光颜色值，附加上去，即得到了最终的带自发光的颜色值。

按公式来表达，也就是这样：



最终颜色 = （漫反射系数 x 纹理颜色 x RGB颜色）+自发光颜色



按英文公式来表达，也就是这样：

FinalColor=(Diffuse x Texture x RGBColor)+Emissive











三、Surface Shader版边缘发光Shader实现

如果读过这个系列第一篇文章的朋友，应该还记得这个系列的第一篇文章（传送门：http://blog.csdn.net/poem_qianmo/article/details/40723789），里面的TheFirstShader，它就是一个标准的使用Unity Surface Shader实现的边缘发光Shader。

利用Unity自身的Shader封装，Surface Shader，也就是Shaderlab，算是新手或者想快速上手的童鞋学习Unity中Shader书写的一个非常好的切入点。

这边贴出经过加强的第一期TheFirstShader详细注释后的源代码。可以发现里面关于主要框架的注释都是中英双语的，因为发现不少国外友人也关注了我在Github上的Shader repo（https://github.com/QianMo/Awesome-Unity-Shader），为了方便他们以及后面更多的国外友人，以后如果周末写博客的时间充裕，就干脆写中英双语的注释得了。

OK，详细注释后的Surface Shader版可发光Shader源代码如下：

[cpp]  view plain  copy

 print ?

1. Shader "Learning Unity Shader/Lecture 14/Surface Rim Shader"
2. {
3.     //-----------------------------------【属性 || Properties】------------------------------------------
4.     Properties
5.     {
6.         //主颜色 || Main Color
7.         _MainColor("【主颜色】Main Color", Color) = (0.5,0.5,0.5,1)
8.         //漫反射纹理 || Diffuse Texture
9.         _MainTex("【纹理】Texture", 2D) = "white" {}
10.         //凹凸纹理 || Bump Texture
11.         _BumpMap("【凹凸纹理】Bumpmap", 2D) = "bump" {}
12.         //边缘发光颜色 || Rim Color
13.         _RimColor("【边缘发光颜色】Rim Color", Color) = (0.17,0.36,0.81,0.0)
14.         //边缘发光强度 ||Rim Power
15.         _RimPower("【边缘颜色强度】Rim Power", Range(0.6,36.0)) = 8.0
16.         //边缘发光强度系数 || Rim Intensity Factor
17.         _RimIntensity("【边缘颜色强度系数】Rim Intensity", Range(0.0,100.0)) = 1.0
18.     }
19.
20.     //----------------------------------【子着色器 || SubShader】---------------------------------------
21.     SubShader
22.     {
23.         //渲染类型为Opaque，不透明 || RenderType Opaque
24.         Tags
25.         {
26.             "RenderType" = "Opaque"
27.         }
28.
29.         //-------------------------开启CG着色器编程语言段 || Begin CG Programming Part----------------------
30.         CGPROGRAM
31.
32.             //【1】声明使用兰伯特光照模式 ||Using the Lambert light mode
33.             #pragma surface surf Lambert
34.
35.             //【2】定义输入结构 ||  Input Struct
36.             struct Input
37.             {
38.                 //纹理贴图 || Texture
39.                 float2 uv_MainTex;
40.                 //法线贴图 || Bump Texture
41.                 float2 uv_BumpMap;
42.                 //观察方向 || Observation direction
43.                 float3 viewDir;
44.             };
45.
46.             //【3】变量声明 || Variable Declaration
47.             //边缘颜色
48.             float4 _MainColor;
49.             //主纹理
50.             sampler2D _MainTex;
51.             //凹凸纹理
52.             sampler2D _BumpMap;
53.             //边缘颜色
54.             float4 _RimColor;
55.             //边缘颜色强度
56.             float _RimPower;
57.             //边缘颜色强度
58.             float _RimIntensity;
59.
60.             //【4】表面着色函数的编写 || Writing the surface shader function
61.             void surf(Input IN, inout SurfaceOutput o)
62.             {
63.                 //表面反射颜色为纹理颜色
64.                 o.Albedo = tex2D(_MainTex, IN.uv_MainTex).rgb*_MainColor.rgb;
65.                 //表面法线为凹凸纹理的颜色
66.                 o.Normal = UnpackNormal(tex2D(_BumpMap, IN.uv_BumpMap));
67.                 //边缘颜色
68.                 half rim = 1.0 - saturate(dot(normalize(IN.viewDir), o.Normal));
69.                 //计算出边缘颜色强度系数
70.                 o.Emission = _RimColor.rgb * pow(rim, _RimPower)*_RimIntensity;
71.             }
72.
73.         //-------------------结束CG着色器编程语言段 || End CG Programming Part------------------
74.         ENDCG
75.     }
76.
77.         //后备着色器为普通漫反射 || Fallback use Diffuse
78.         Fallback "Diffuse"
79. }



稍微琢磨一下就明白，此Shader其实就是用利用了Unity5中封装好的Standard Surface Output结构体中的Emission（自发光）属性，来达到这样的边缘光效果，技术含量很有限。这边附一下Unity5中的SurfaceOutputStandard原型：



[cpp]  view plain  copy

 print ?

1. // Unity5 SurfaceOutputStandard原型：
2. struct SurfaceOutputStandard
3. {
4.     fixed3 Albedo;                  // 漫反射颜色
5.     fixed3 Normal;                  // 切线空间法线
6.     half3 Emission;                 //自发光
7.     half Metallic;                    // 金属度；取0为非金属, 取1为金属
8.     half Smoothness;             // 光泽度；取0为非常粗糙, 取1为非常光滑
9.     half Occlusion;                 // 遮挡(默认值为1)
10.     fixed Alpha;                      // 透明度
11. };

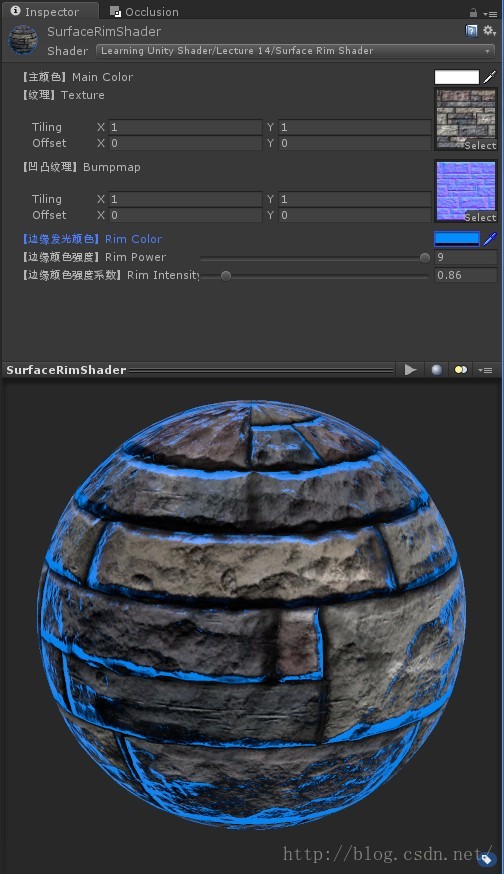

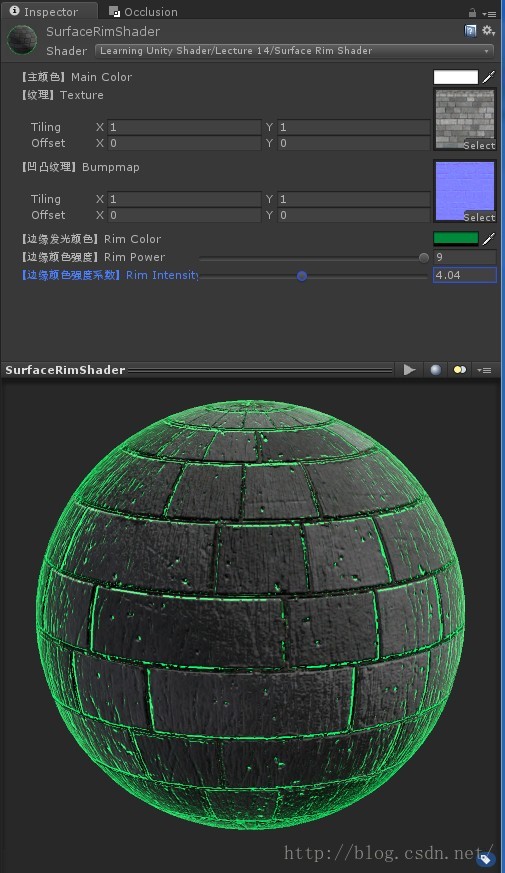

将此Shader赋给Material后在编辑器效果图：



 里面有6个参数，包括主颜色、纹理、凹凸纹理、边缘发光颜色、边缘颜色强度、边缘颜色强度系数这六个参数可以定制与调节，只要贴图资源到位，就很容易可以调出自己满意的效果来。





四、可编程Shader版边缘发光Shader的实现

这篇文章核心主要就是实现本节的这个可编程版（也就是Vertex & Fragment Shader）边缘发光Shader。大家知道，Vertex & Fragment Shader是比Surface Shader更高一段位的实现形态，有更大的可控性，更好的可编程性，可以实现更加丰富的效果，是更贴近CG着色语言的一种Shader形态。

OK，直接贴出经过详细注释的Vertex & Fragment Shader版边缘发光Shader实现源代码：



[cpp]  view plain  copy

 print ?

1. Shader "Learning Unity Shader/Lecture 14/Basic Rim Shader"
2. {
3.     //-----------------------------------【属性 || Properties】------------------------------------------
4.     Properties
5.     {
6.         //主颜色 || Main Color
7.         _MainColor("【主颜色】Main Color", Color) = (0.5,0.5,0.5,1)
8.         //漫反射纹理 || Diffuse Texture
9.         _TextureDiffuse("【漫反射纹理】Texture Diffuse", 2D) = "white" {}
10.         //边缘发光颜色 || Rim Color
11.         _RimColor("【边缘发光颜色】Rim Color", Color) = (0.5,0.5,0.5,1)
12.         //边缘发光强度 ||Rim Power
13.         _RimPower("【边缘发光强度】Rim Power", Range(0.0, 36)) = 0.1
14.         //边缘发光强度系数 || Rim Intensity Factor
15.         _RimIntensity("【边缘发光强度系数】Rim Intensity", Range(0.0, 100)) = 3
16.     }
17.
18.     //----------------------------------【子着色器 || SubShader】---------------------------------------
19.     SubShader
20.     {
21.         //渲染类型为Opaque，不透明 || RenderType Opaque
22.         Tags
23.         {
24.             "RenderType" = "Opaque"
25.         }
26.
27.         //---------------------------------------【唯一的通道 || Pass】------------------------------------
28.         Pass
29.         {
30.             //设定通道名称 || Set Pass Name
31.             Name "ForwardBase"
32.
33.             //设置光照模式 || LightMode ForwardBase
34.             Tags
35.             {
36.                 "LightMode" = "ForwardBase"
37.             }
38.
39.             //-------------------------开启CG着色器编程语言段 || Begin CG Programming Part----------------------
40.             CGPROGRAM
41.
42.                 //【1】指定顶点和片段着色函数名称 || Set the name of vertex and fragment shader function
43.                 #pragma vertex vert
44.                 #pragma fragment frag
45.
46.                 //【2】头文件包含 || include
47.                 #include "UnityCG.cginc"
48.                 #include "AutoLight.cginc"
49.
50.                 //【3】指定Shader Model 3.0 || Set Shader Model 3.0
51.                 #pragma target 3.0
52.
53.                 //【4】变量声明 || Variable Declaration
54.                 //系统光照颜色
55.                 uniform float4 _LightColor0;
56.                 //主颜色
57.                 uniform float4 _MainColor;
58.                 //漫反射纹理
59.                 uniform sampler2D _TextureDiffuse;
60.                 //漫反射纹理_ST后缀版
61.                 uniform float4 _TextureDiffuse_ST;
62.                 //边缘光颜色
63.                 uniform float4 _RimColor;
64.                 //边缘光强度
65.                 uniform float _RimPower;
66.                 //边缘光强度系数
67.                 uniform float _RimIntensity;
68.
69.                 //【5】顶点输入结构体 || Vertex Input Struct
70.                 struct VertexInput
71.                 {
72.                     //顶点位置 || Vertex position
73.                     float4 vertex : POSITION;
74.                     //法线向量坐标 || Normal vector coordinates
75.                     float3 normal : NORMAL;
76.                     //一级纹理坐标 || Primary texture coordinates
77.                     float4 texcoord : TEXCOORD0;
78.                 };
79.
80.                 //【6】顶点输出结构体 || Vertex Output Struct
81.                 struct VertexOutput
82.                 {
83.                     //像素位置 || Pixel position
84.                     float4 pos : SV_POSITION;
85.                     //一级纹理坐标 || Primary texture coordinates
86.                     float4 texcoord : TEXCOORD0;
87.                     //法线向量坐标 || Normal vector coordinates
88.                     float3 normal : NORMAL;
89.                     //世界空间中的坐标位置 || Coordinate position in world space
90.                     float4 posWorld : TEXCOORD1;
91.                     //创建光源坐标,用于内置的光照 || Function in AutoLight.cginc to create light coordinates
92.                     LIGHTING_COORDS(3,4)
93.                 };
94.
95.                 //【7】顶点着色函数 || Vertex Shader Function
96.                 VertexOutput vert(VertexInput v)
97.                 {
98.                     //【1】声明一个顶点输出结构对象 || Declares a vertex output structure object
99.                     VertexOutput o;
100.
101.                     //【2】填充此输出结构 || Fill the output structure
102.                     //将输入纹理坐标赋值给输出纹理坐标
103.                     o.texcoord = v.texcoord;
104.                     //获取顶点在世界空间中的法线向量坐标
105.                     o.normal = mul(float4(v.normal,0), _World2Object).xyz;
106.                     //获得顶点在世界空间中的位置坐标
107.                     o.posWorld = mul(_Object2World, v.vertex);
108.                     //获取像素位置
109.                     o.pos = mul(UNITY_MATRIX_MVP, v.vertex);
110.
111.                     //【3】返回此输出结构对象  || Returns the output structure
112.                     return o;
113.                 }
114.
115.                 //【8】片段着色函数 || Fragment Shader Function
116.                 fixed4 frag(VertexOutput i) : COLOR
117.                 {
118.                     //【8.1】方向参数准备 || Direction
119.                     //视角方向
120.                     float3 ViewDirection = normalize(_WorldSpaceCameraPos.xyz - i.posWorld.xyz);
121.                     //法线方向
122.                     float3 Normalection = normalize(i.normal);
123.                     //光照方向
124.                     float3 LightDirection = normalize(_WorldSpaceLightPos0.xyz);
125.
126.                     //【8.2】计算光照的衰减 || Lighting attenuation
127.                     //衰减值
128.                     float Attenuation = LIGHT_ATTENUATION(i);
129.                     //衰减后颜色值
130.                     float3 AttenColor = Attenuation * _LightColor0.xyz;
131.
132.                     //【8.3】计算漫反射 || Diffuse
133.                     float NdotL = dot(Normalection, LightDirection);
134.                     float3 Diffuse = max(0.0, NdotL) * AttenColor + UNITY_LIGHTMODEL_AMBIENT.xyz;
135.
136.                     //【8.4】准备自发光参数 || Emissive
137.                     //计算边缘强度
138.                     half Rim = 1.0 - max(0, dot(i.normal, ViewDirection));
139.                     //计算出边缘自发光强度
140.                     float3 Emissive = _RimColor.rgb * pow(Rim,_RimPower) *_RimIntensity;
141.
142.                     //【8.5】计在最终颜色中加入自发光颜色 || Calculate the final color
143.                     //最终颜色 = （漫反射系数 x 纹理颜色 x rgb颜色）+自发光颜色 || Final Color=(Diffuse x Texture x rgbColor)+Emissive
144.                     float3 finalColor = Diffuse * (tex2D(_TextureDiffuse,TRANSFORM_TEX(i.texcoord.rg, _TextureDiffuse)).rgb*_MainColor.rgb) + Emissive;
145.
146.                     //【8.6】返回最终颜色 || Return final color
147.                     return fixed4(finalColor,1);
148.                 }
149.
150.             //-------------------结束CG着色器编程语言段 || End CG Programming Part------------------
151.             ENDCG
152.         }
153.     }
154.
155.     //后备着色器为普通漫反射 || Fallback use Diffuse
156.     FallBack "Diffuse"
157. }

 相信不少朋友已经看出来了，与普通的漫反射Shader相比，这个Shader的魔力就在于多出了“8.4准备自发光参数”和“8.5在最终颜色中加入自发光颜色"两个步骤而已，前面都是普通的Vertex & Fragment Shader常规写法。

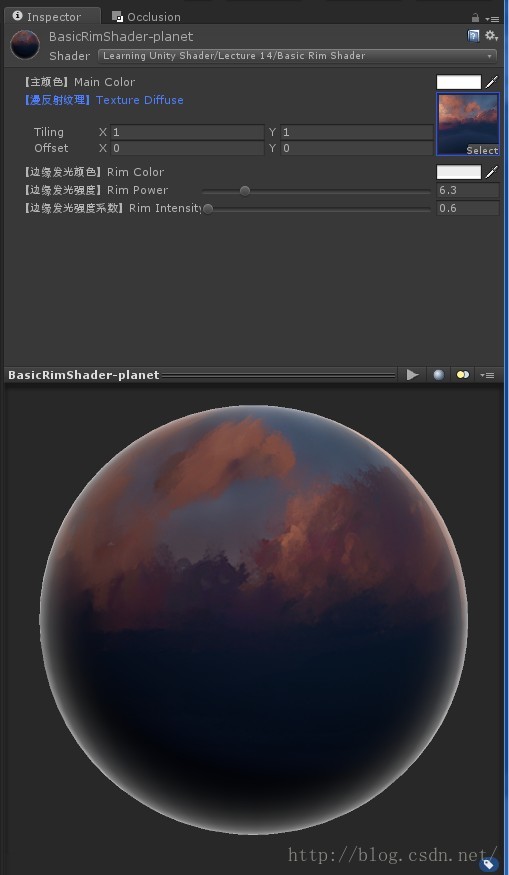

将此Shader赋给Material，得到的效果如下：

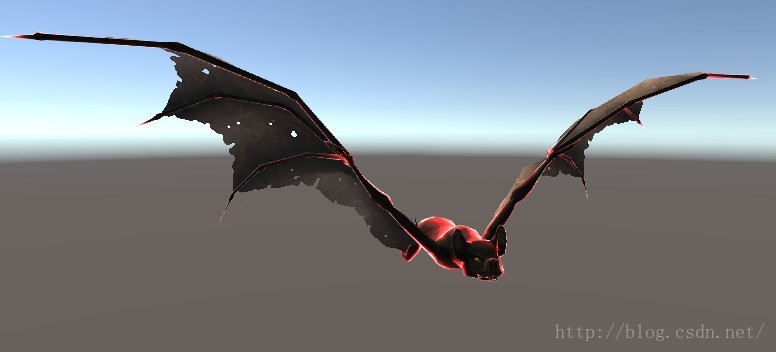

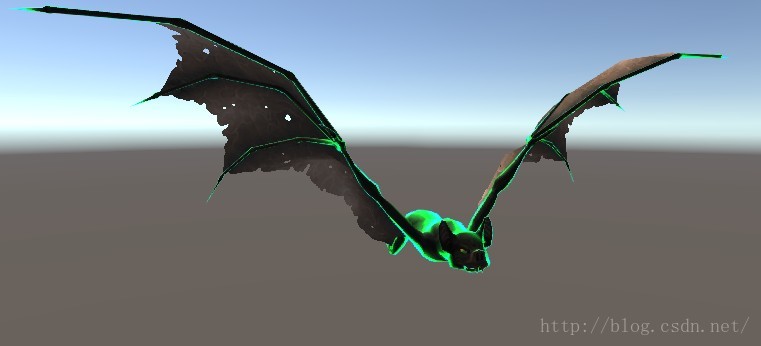

当然，你也可以将这两个Shader用于场景中各种模型，以下是一组效果图：



OK，这篇文章的内容大致如此。我们下篇文章，再会。

附： 本文配套源码下载链接

【Github】本文Shader源码
