Bayer阵列的由来及原理简介

Bayer阵列是什么？

所谓拜耳阵列指的是CCD或者CMOS器件作为光传感器的时候，采集数字图像时用到的一种常见的方法。

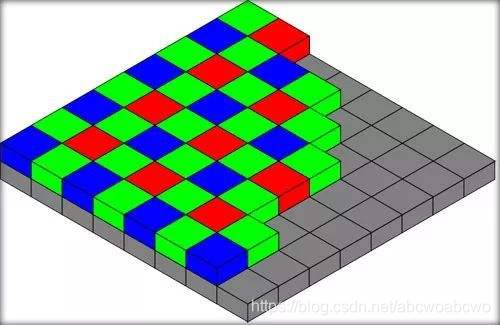

下图为一种常见的BGGR的阵列排布方式：

---

 Bayer阵列发明者

Bayer阵列的发明者——柯达公司工程师Bryce Bayer。

---

为什么需要Bayer阵列？

我们知道，图像传感器将光线转化成电流，光线越亮，电流的数值就越大；光线越暗，电流的数值就越小。但是，图像传感器有一个很严重的缺陷：它只能感受光的强弱，无法感受光的波长。由于光的颜色由波长决定，所以图像传播器无法记录颜色，也就是说，它只能拍黑白照片，这肯定是不能接受的。

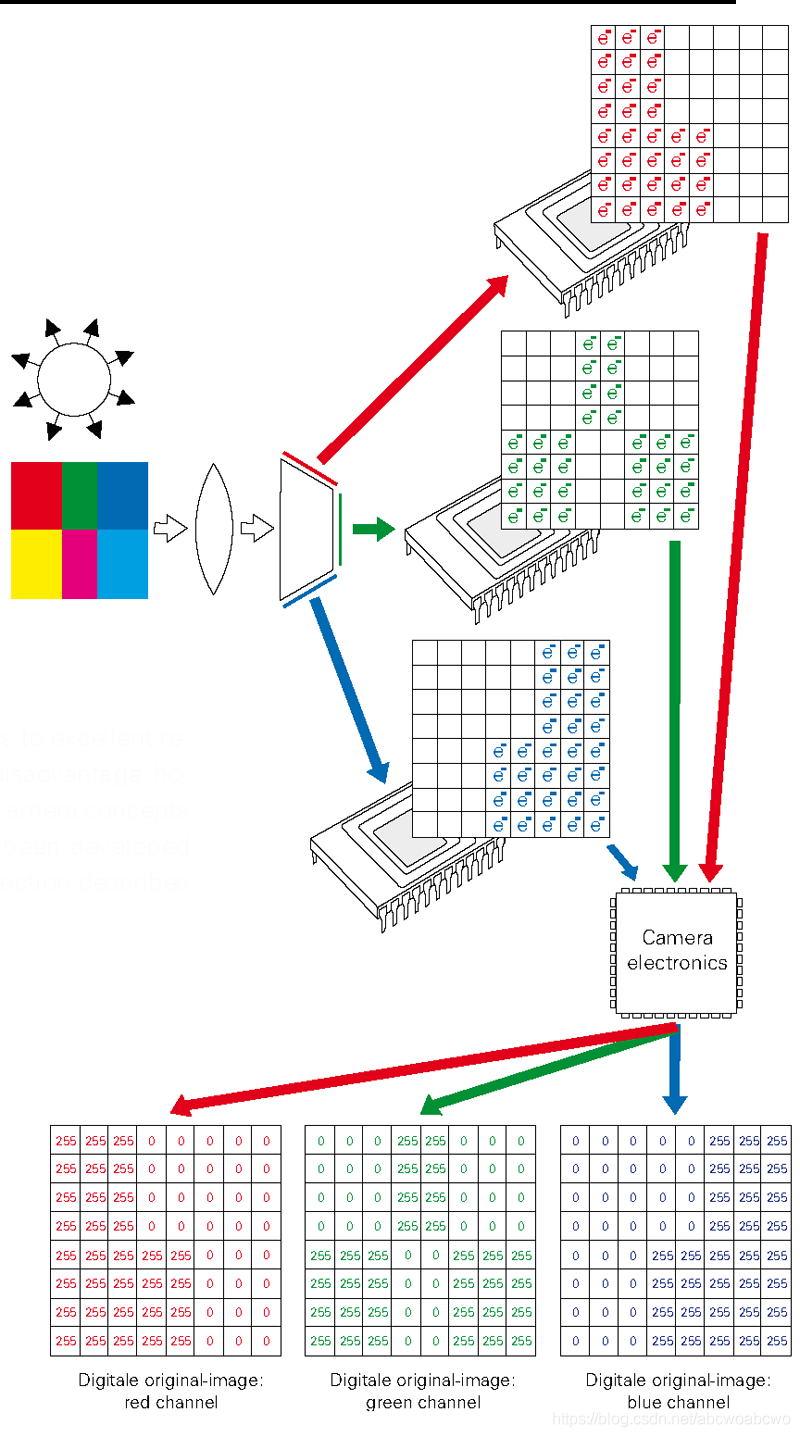

一种解决方案是照相机内置三个图像传感器，分别记录红、绿、蓝三种颜色，然后再将这三个值合并。这种方法能产生最准确的颜色信息，但是成本太高，无法投入实用。

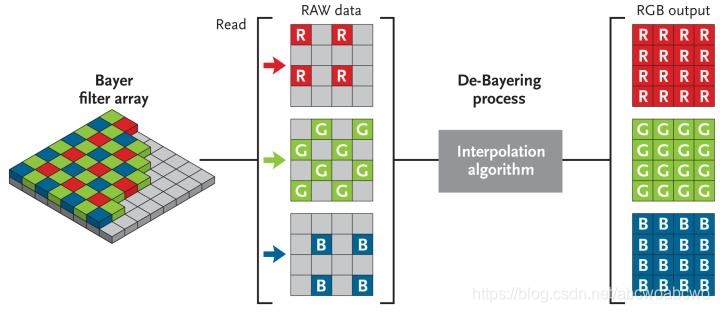

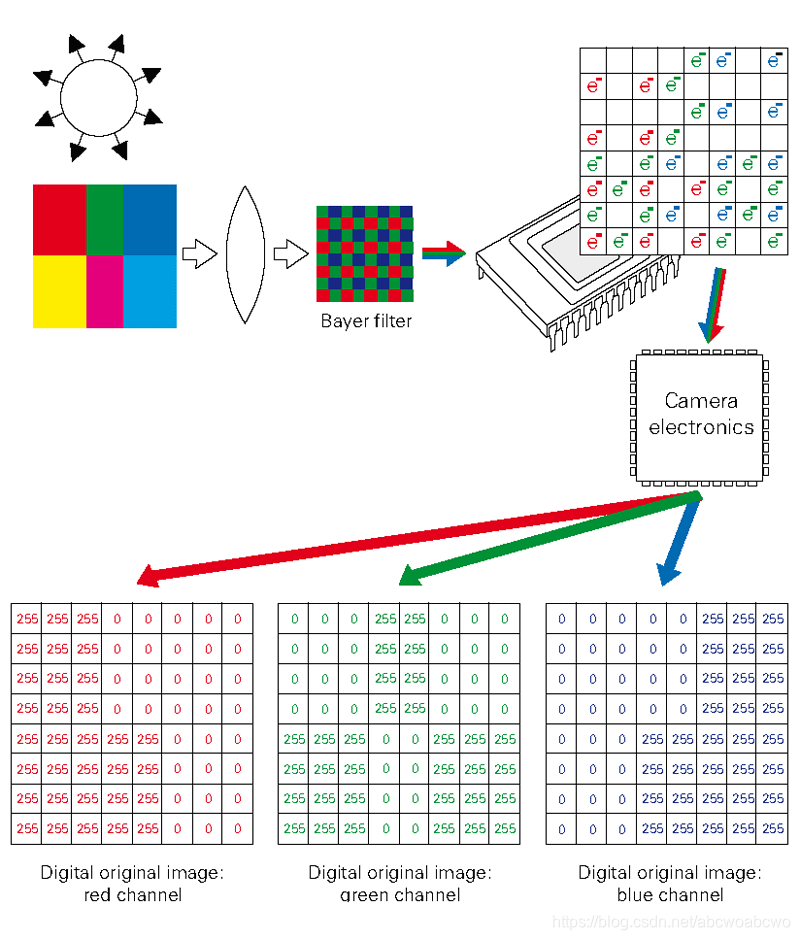

1974年，柯达公司的工程师Bryce Bayer提出了一个全新方案，只用一块图像传感器，在图像传感器前面，设置一层彩色滤光片阵列（Color Filter Array，CFA），他并没有在每个pixel上放三个颜色的滤镜，而是有间隔的在每个pixel上放置单一颜色的滤镜。 这样以来，每个通道能得到一个部分值空缺的图片，这些空缺的值可以通过各种插值手段进行填充。

从最开始的那张图可以看出，上述的bayer阵列是2×2的四个格子重复形成的，这四个格子有1个R，1个B，2个G，这是因为人眼视觉对于绿色比较敏感的缘故。

---

随着科技发展，越来越多不同设计的CFA被应用于相机和手机中。

---
