sit3490e作为485/422收发器

芯片特点：

 3.0V~5.5V 电源供电，全双工；
 1/8 单位负载，允许最多256 个器件连接到总线；
 驱动器短路输出保护；
 具有较强的抗噪能力；
 集成的瞬变电压抵制功能；
 在电噪声环境中的数据传输速率可达到14Mbps；
 A、B 端口防护： HBM±15KV；

描述：

SIT3490E 是一款3.0V~5.5V 供电、全双工、低功耗，完全满足TIA/EIA-485 标准要求的
RS-485/RS-422 收发器。
SIT3490E 包括一个驱动器和一个接收器，两者均可独立传输信号。SIT3490E 具有1/8 负载，
允许256 个SIT3490E 收发器并接在同一通信总线上。可实现高达14Mbps 的无差错数据传输。
SIT3490E 工作电压范围为3.0V~5.5V，具备限流保护、过压保护，控制端口热插拔输入等
功能。
SIT3490E 具有优秀的ESD 释放能力，HBM 达到±15KV。

引脚分布

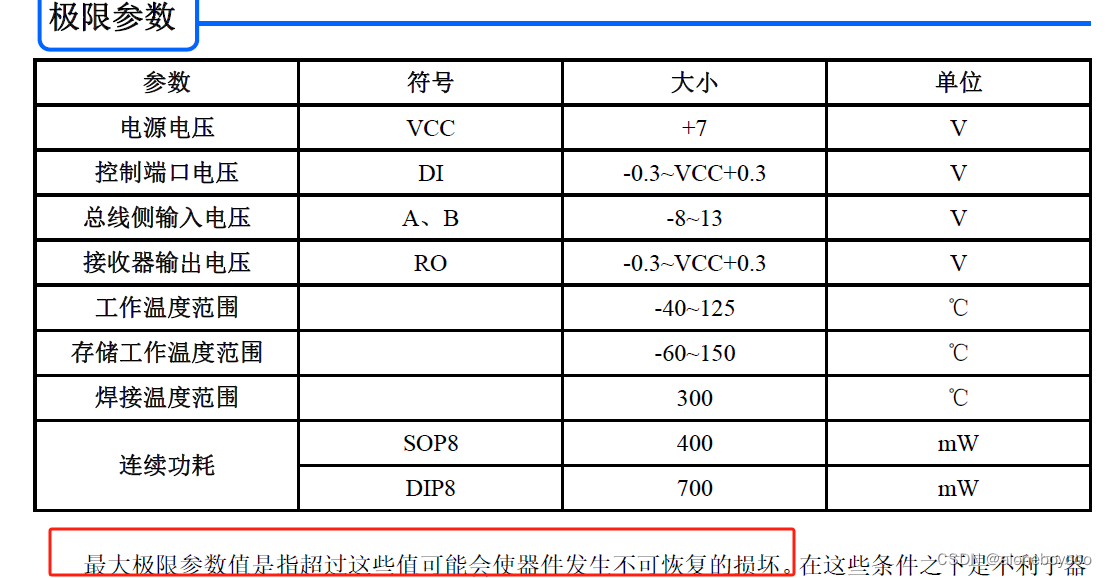

 极限参数：

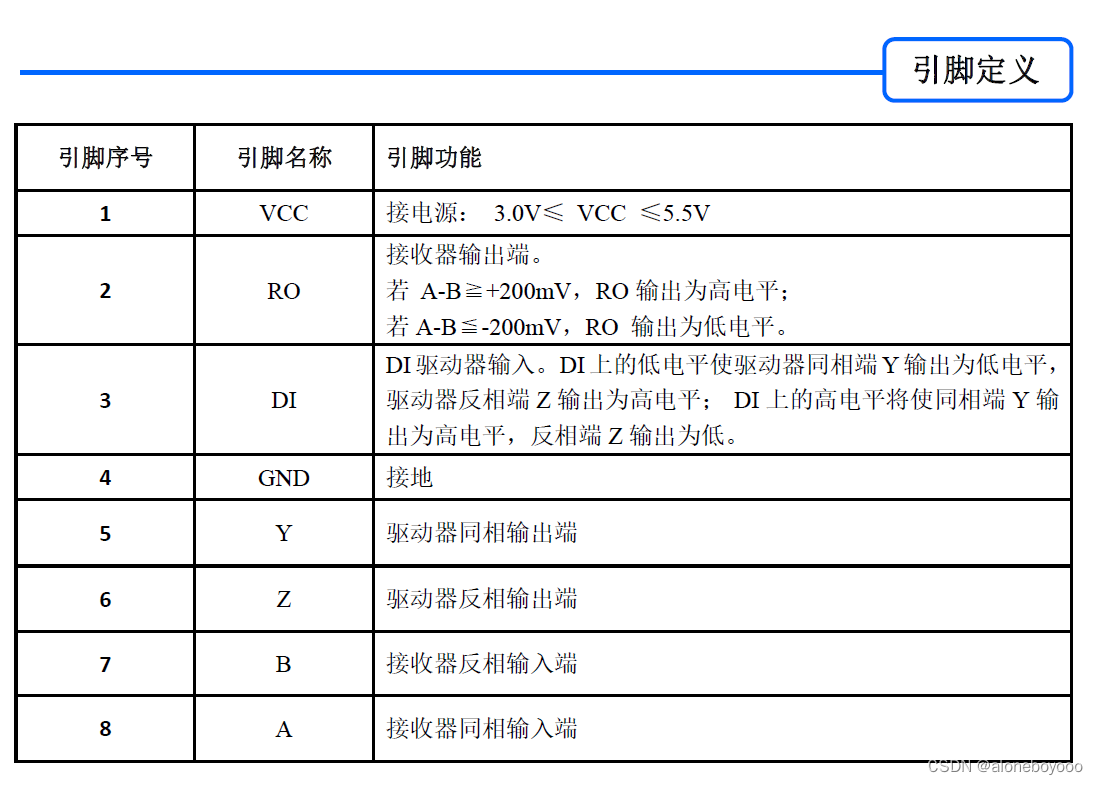

引脚定义：

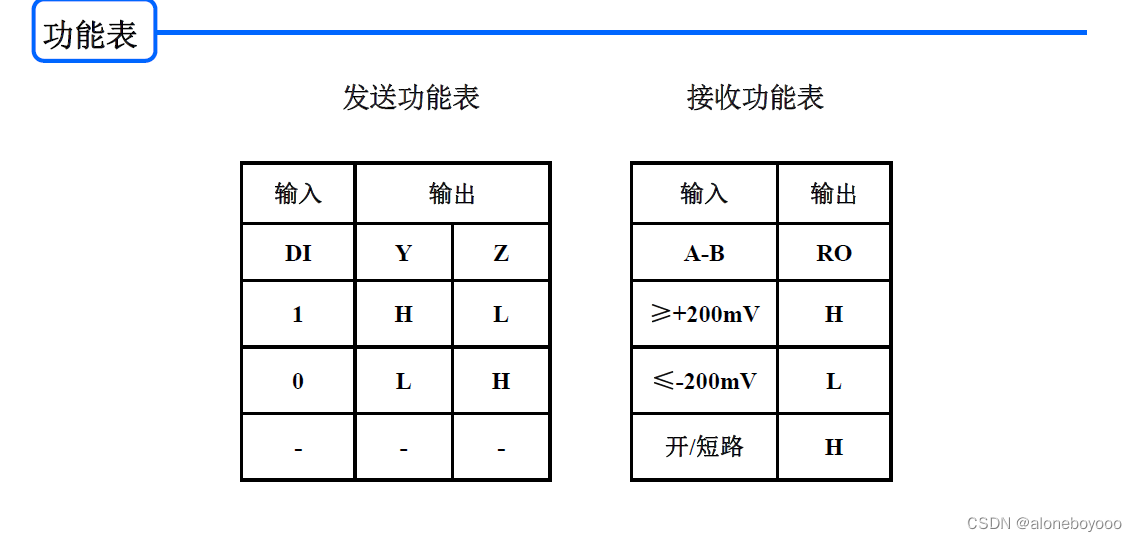

 输入输出功能对应表：

关于电路设计：

SIT3490E是芯力特的RS422芯片，这个芯片可以实现全双工通讯，功能上可以pin to pin替代MAX3490。工作电压范围为(3.0-5.5)V，在总线上最多可以挂载256个子节点。传输速率最高可达14Mbps。

SIT3490E用作RS422通信

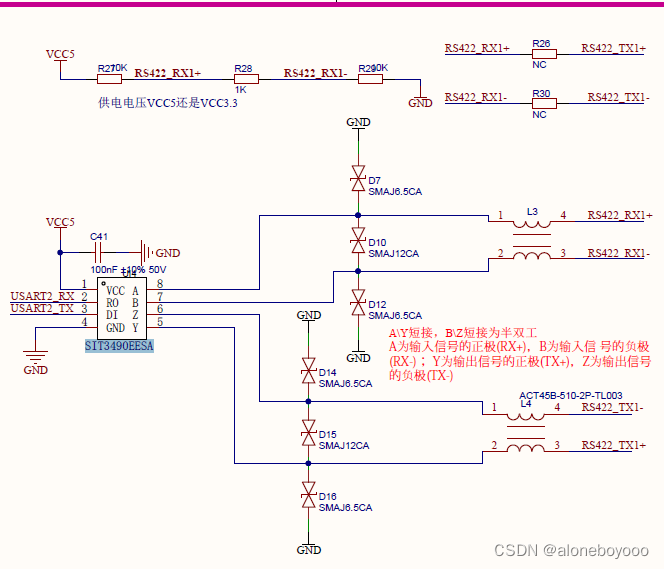

RS422为全双工通信，DI和RO两个引脚要与单片机的TX和RX连接，实现和单片机的板级数据交互。具有4个外部信号引脚，分别为TX+、TX-、RX+、RX-，实现和RS422设备的通信。

 左侧和单片机串口连接，右侧和RS422设备连接。

SIT3490E用作RS485通信

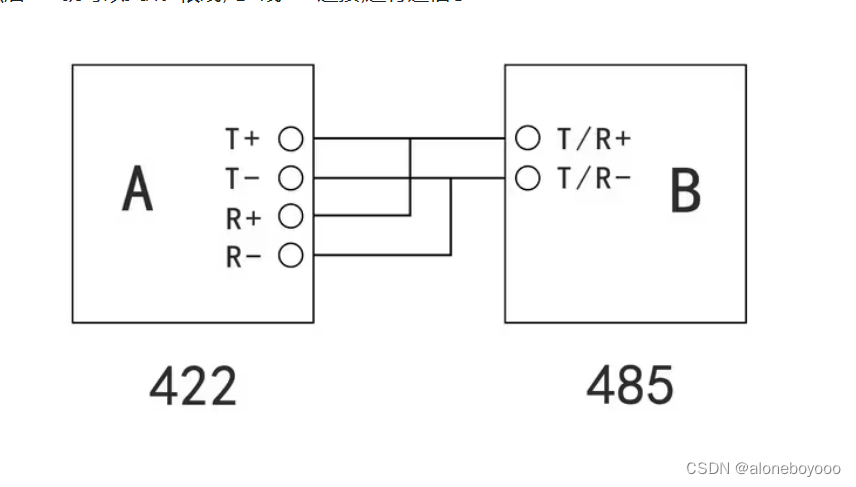

BZ短接、AY短接后就能实现RS485使用。但还是建议使用RS485收发芯片。

 另外传输距离长，需要注意终端电阻问题。详见

基于USART的RS232、485、422通信-CSDN博客
