11.3 RGB图像数据

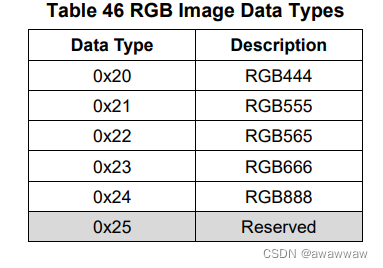

表46定义了本节描述的RGB数据格式的数据类型代码。

在这里插入图片描述

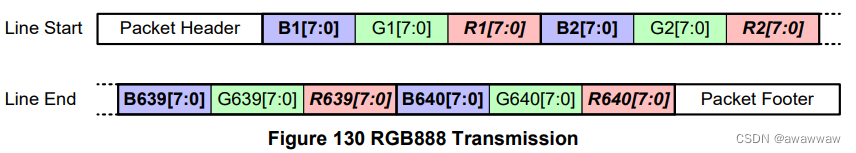

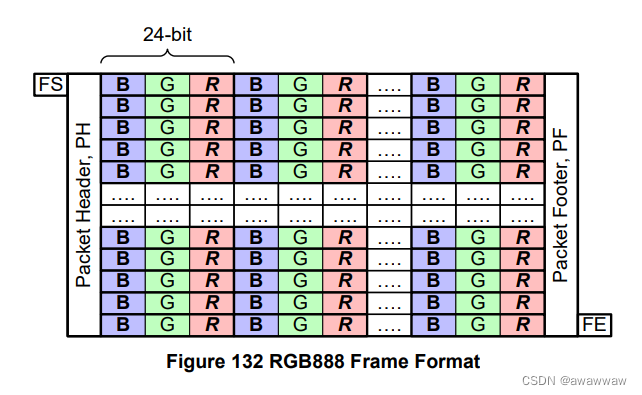

RGB888的数据传输是通过发送BGR字节序列来实现的。这个序列如图130所示。RGB888帧格式如图132所示。

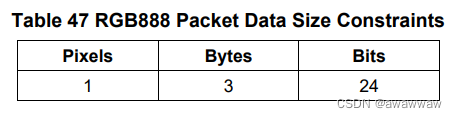

表47指定了RGB888包的包大小约束。每个数据包的长度必须是表中值的倍数。

在这里插入图片描述

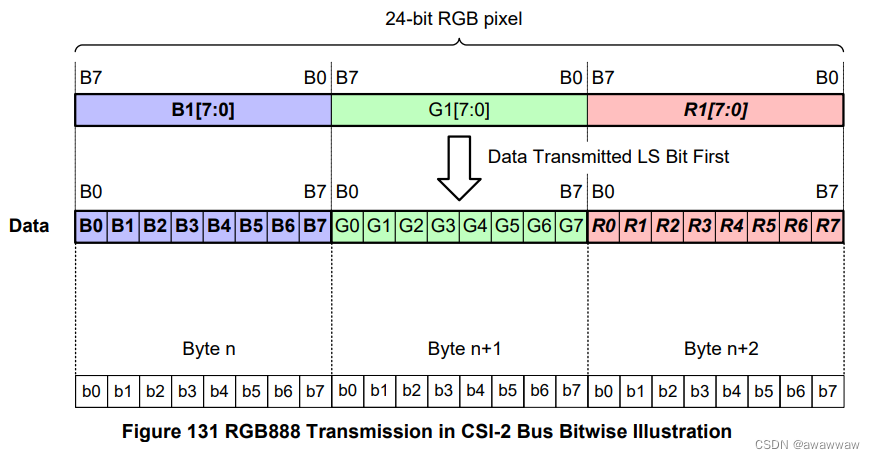

传输中的位顺序遵循一般CSI-2规则，LSB优先。像素到字节的映射如图131所示。

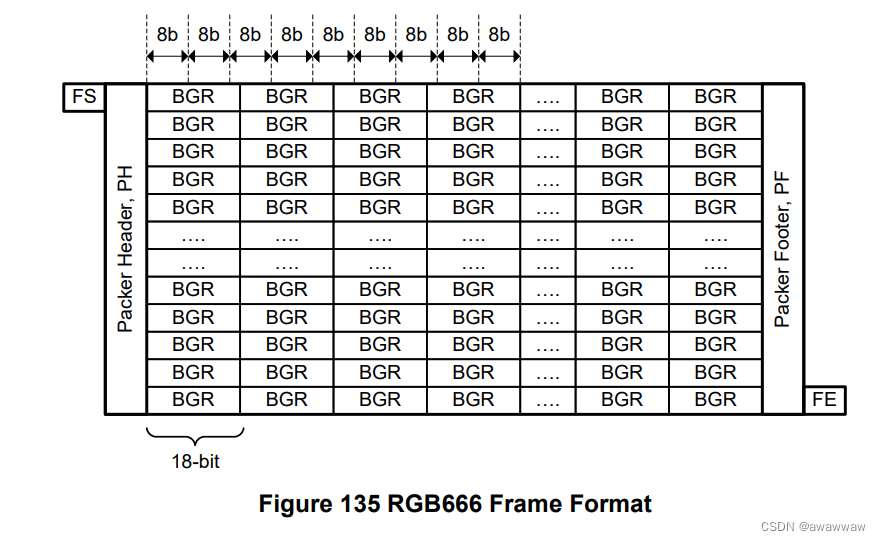

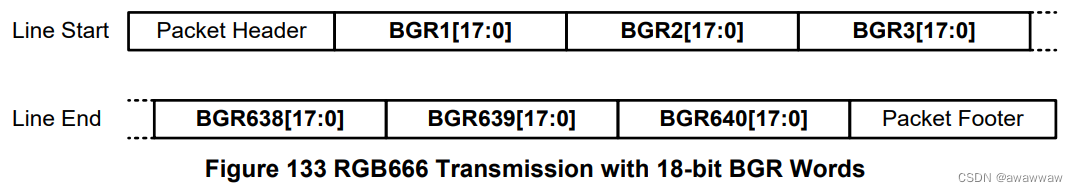

RGB666数据传输采用B0…5、G0…5、R0…5(18位)顺序传输。这个序列如图133所示。RGB666的帧格式如图135所示。

在这里插入图片描述

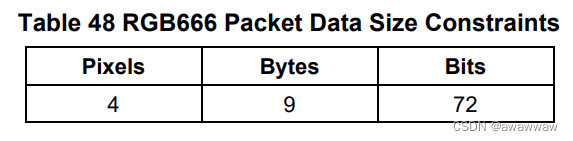

表48规定了RGB666包的大小限制。每个数据包的长度必须是表中值的倍数。

在这里插入图片描述

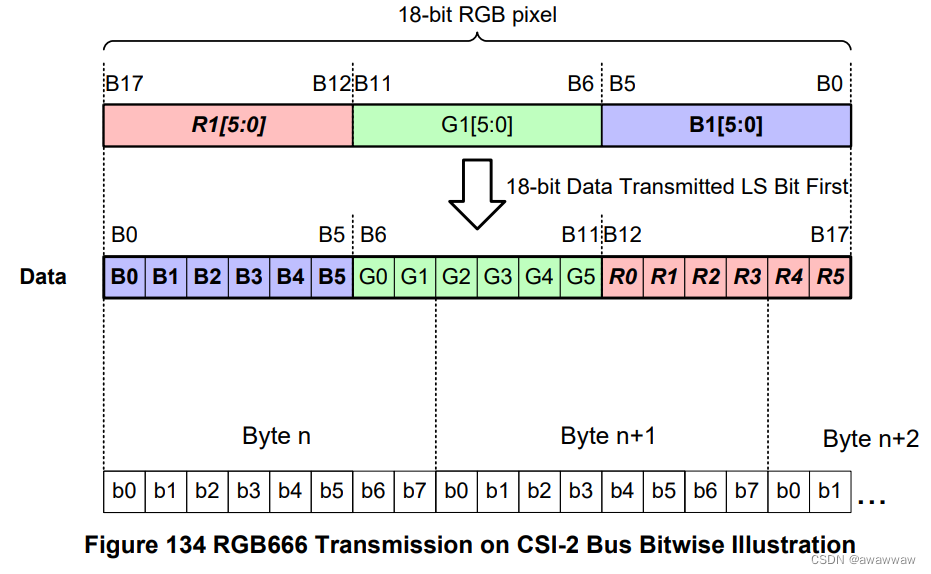

传输中的位顺序遵循一般CSI-2规则，LSB优先。在RGB666中，一个数据字的长度是18位，而不是8位。逐字翻转是针对18位BGR字进行的;即，不是翻转每个字节(8位)，而是翻转每个18位像素值。图134说明了这一点。

在这里插入图片描述

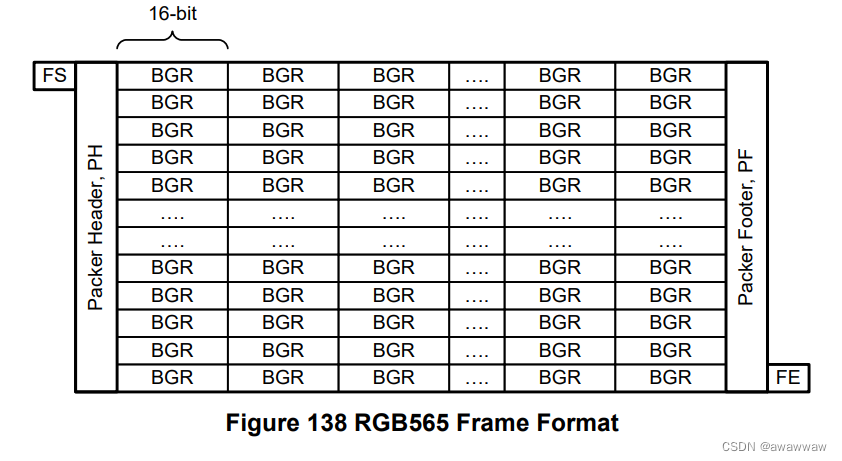

RGB565的数据传输方式是按16位顺序传输B0…B4, G0…G5, R0…R4。这个序列如图136所示。RGB565的帧格式如图138所示。

在这里插入图片描述

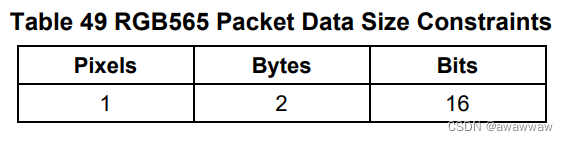

表49规定了RGB565包的大小限制。每个数据包的长度必须是表中值的倍数。

在这里插入图片描述

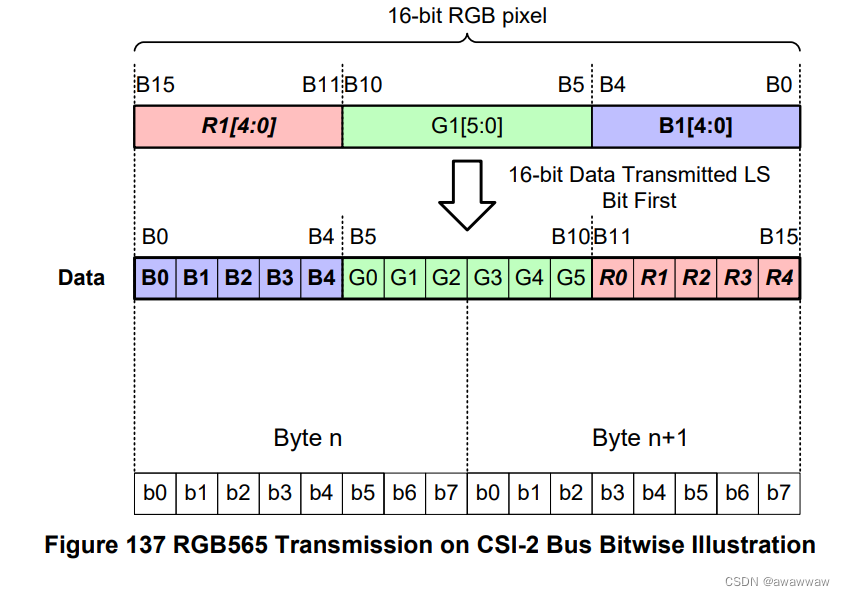

传输中的位顺序遵循一般CSI-2规则，LSB优先。在RGB565中，一个数据字的长度是16位，而不是8位。逐字翻转是针对16位BGR字进行的;即，不是翻转每个字节(8位)，而是翻转每两个字节(16位)。图137说明了这一点。

在这里插入图片描述

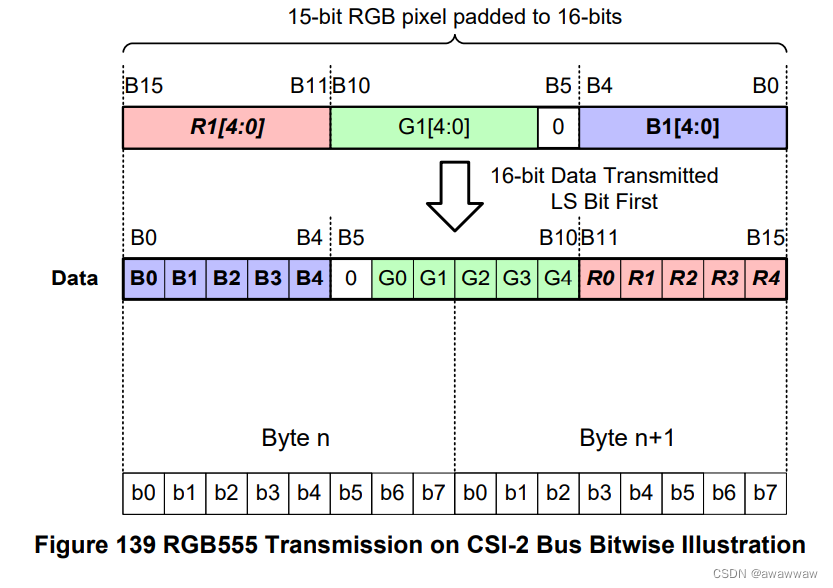

RGB555数据可以在CSI-2总线上通过一些特殊安排进行传输。RGB555数据应该看起来像RGB565数据。这可以通过向绿色组件的lsb插入填充位来实现，如图139所示。
帧格式和封装尺寸约束均与RGB565情况相同。

传输中的位顺序遵循一般CSI-2规则，LSB优先。在RGB555中，一个数据字的长度是16位，而不是8位。逐字翻转是针对16位BGR字进行的;即，不是翻转每个字节(8位)，而是翻转每两个字节(16位)。如图139所示。
在这里插入图片描述

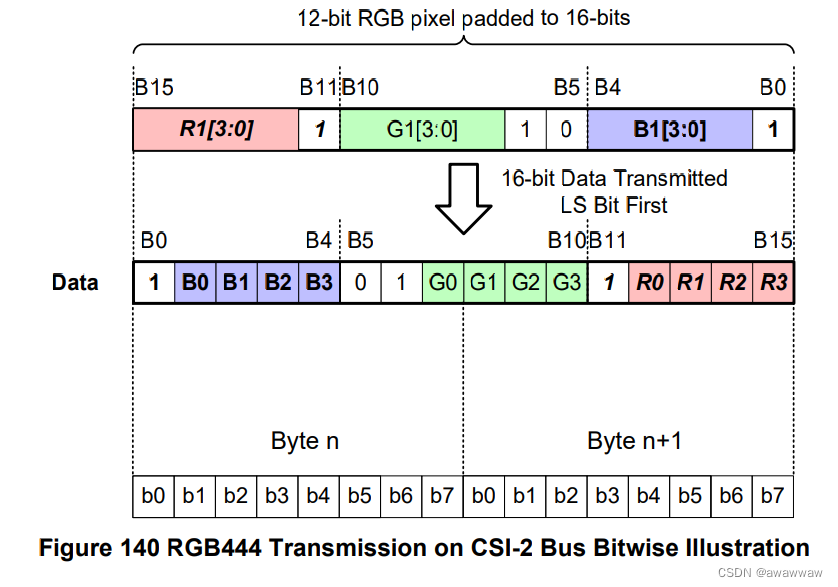

RGB444数据可以在CSI-2总线上通过一些特殊安排进行传输。RGB444数据应该看起来像RGB565数据。这可以通过向每个颜色组件的LSB插入填充位来实现，如图140所示。

帧格式和封装尺寸约束均与RGB565情况相同。

传输中的位顺序遵循一般CSI-2规则，LSB优先。在RGB444的情况下，一个数据2513字的长度是16位，而不是8位。逐字翻转是针对16位BGR字进行的;即，不是每2514字节(8位)翻转一次，而是每两个字节(16位)翻转一次。如图140所示。

在这里插入图片描述
