今天我们要介绍的Low Power概念是Level Shifter（电平转换单元）。该单元主要用于多电源多电压（MSMV）技术中，它通常不具备逻辑功能，只是用于不同电压值的Voltage Area之间的信号电平的转换。

为什么不同的Voltage Area之间需要使用Level Shifter?

下面这张图很好地解释了这个原因，1.0V的驱动对1.8V的接收端来说，不一定能区分出0/1的电平，我们不希望它落在不定态区域(黄色区域)

640?wx_fmt=jpeg

Level Shifter可以加在source的Voltage Area端，也可以加在destination的Voltage Area端。一般来说，推荐加在destination端，因为不需要连secondary pg pin，更加节省resource。

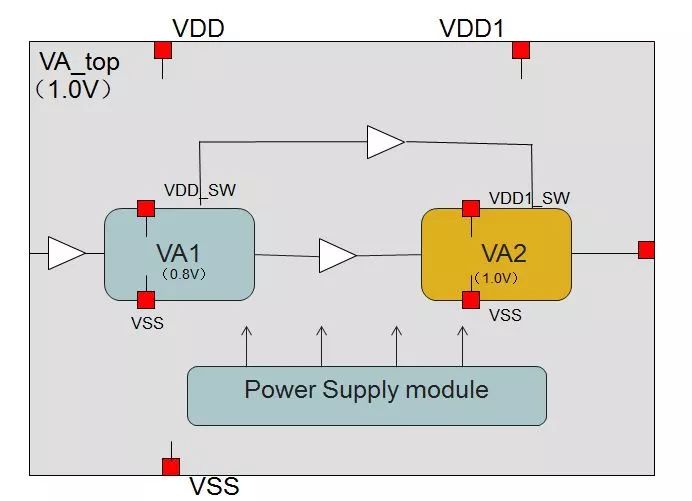

对于下图，我们来看下UPF文件中如何描述level shifter.

640?wx_fmt=jpeg

set_level_shifter shifter1_va1 \   指定level shifter的添加rule，相当于前缀名称

       -domain VA1 \     指定Voltage Area

       -applies_to input  \  指定level shifter在voltage area的input还是output

       -source ss_top \   指定supply set名字

      -location parent  指定level shifter的放置位置，parent代表放在driver pin的父module

set_level_shifter shifter2_va1  \

         -domain VA1 \

         -applies_to output  \

         -sink  ss_va2 \

         -location parent

set_level_shifter shifter1_va2 \

        -domain VA2 \

        -applies_to output  \

        -sink  ss_va1 \

        -location parent
