低功耗基础概念——Level Shifter cell补充

已于 2022-05-09 18:52:19 修改
阅读量1.2w 收藏 137
点赞数 8
分类专栏： 低功耗设计 文章标签： 低功耗设计 数字后端
于 2020-12-26 15:42:33 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_36480087/article/details/111599802
版权

文章目录

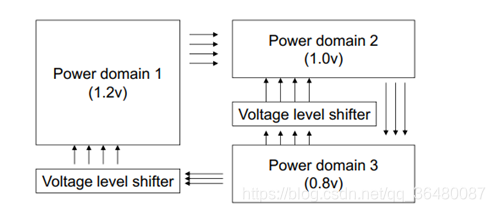

信号跨越不同级别电压模块进行驱动时，需要使用level shifter。
在这里插入图片描述

为什么现在的IC中高低电压差别不大，仍然需要LS（level shifter）？

如果是1V的signal去驱动5V的signal，那么需要LS的理由是很充足的，因为1V的信号在5V的domain中甚至达不到阈值电压。但是为什么如今的IC中高低电压域差别不大，比如0.9v到1.2v，仍然需要LS呢?

这是因为0.9v的信号在1.2v的domain里，会造成PMOS和NMOS的同时开启，产生额外的动态短路电流，也就是internal power。

H2L Level shifer

从高电压到低电压的level shifter，可以是两个反相器的串联。

输入高电平区域信号INH，输出低电平区域信号OUTL，注意供应电源由低电压模块提供，即图中的VDDL。因此H2L level shifter一般放在低电压模块中，
如果高低电压差别不大，对VDDL的cell的时序影响可接受，是不需要H2L LevelShift的。

从图中可以看出，H2L的le
