如何解决CAN FD与CAN网络共存问题

因为受制于产品的稳定性考验,改造成本等问题,没法快速全面普及CAN FD。

传统CAN与CAN FD共存的网络中,如何解决彼此通讯?


共存网络中,如何解决通讯速率和数据长度不同的冲突?

1-传统CAN节点向 CAN FD节点传输8字节的数据是可以直接通过,因为CAN FD是向下兼容CAN2.0的。
2-CAN FD节点向传统CAN 节点传输64字节的数据:需要采用可编程CAN FD路由器:预先编程并下载到路由器,CANFD的数据通过路由器后可以按照预先设置的程序将数据做拆包等处理再转成8字节转发出去给传统CAN设备。


如何解决非ISO CAN FD与ISO CAN FD设备的通讯问题?

非ISO CAN FD与 ISO CAN FD的共同点在于:传输速率一致,数据长度一致;区别在于:后者引入了一个3位的填充位计数器以及额外的校验位,另外,CRC计算值也不同。所以两者是不兼容的。

尽量选择统一标准的canfd协议

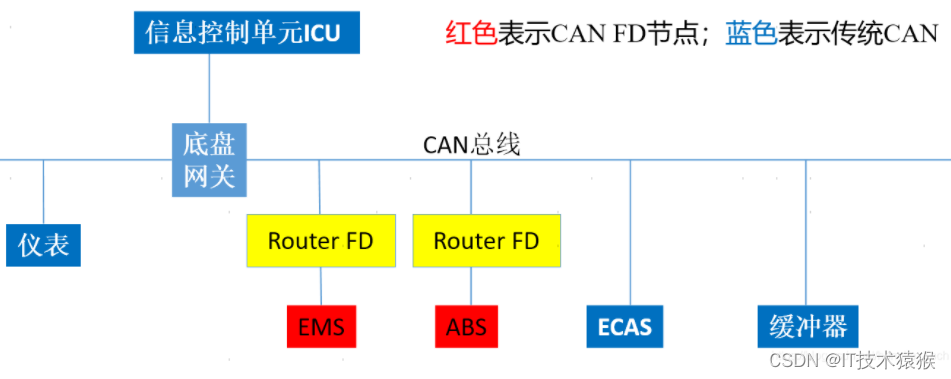

共存网络中,如何解决某几个设备之间交叉通讯的问题,多个切换的问题?

未来的CAN网络,较长时间内都会存在着传统CAN与CAN FD并存的情况。部分亟需解决速率问题的节点会率先采用CAN FD技术。其他对实时要求不高的节点仍然会保存原有技术并存在着。







CAN帧和CAN FD帧的基本格式,区别主要分为两大点:

1.

<think>好的,我需要回答用户关于CAN总线CAN FD的主要差异及技术对比的问题。首先,我得回忆一下之前学过的相关知识,并参考用户提供的引用内容。用户给出的引用[1]到[4]已经涵盖了大部分关键点,我需要把这些信息整理成结构清晰的回答。 首先,CAN FD是为了解决传统CAN在数据量速度上的限制而开发的,这点在引用[1][3]中都有提到。接下来,我需要比较两者的数据传输速率、数据帧大小、协议设计、可靠性以及兼容性等方面。 关于传输速率,传统CAN最高1Mbps,而CAN FD的数据段可以达到8Mbps甚至更高,同时使用双比特率(引用[3])。数据帧大小方面,传统CAN是8字节,CAN FD扩展到64字节(引用[3])。协议设计部分,CAN FD的帧结构有所优化,比如扩展的ID长度(引用[2])不同的数据段速率。可靠性方面,CAN FD改进了CRC校验(引用[3])。向后兼容性也是重点,CAN FD设备可以传统CAN共存,但无法发挥全部性能(引用[3][4])。 接下来要确保回答符合用户的要求:结构清晰,分点说明,使用中文,正确应用引用标注。同时,生成相关问题需要考虑用户可能感兴趣的扩展方向,比如技术挑战、实际应用中的问题或未来发展趋势。 需要检查是否遗漏了任何关键区别,比如错误检测机制或帧结构的具体变化。此外,要避免技术术语使用过多导致理解困难,保持语言简洁明了。最后,确认所有引用正确对应到内容,并自然地插入到段落末尾。</think>### CAN总线CAN FD的主要差异及技术对比 #### 1. **数据传输速率** - **传统CAN总线**:最大传输速率为$1\ \text{Mbps}$,全帧采用单一速率[^3]。 - **CAN FD**:采用**双比特率**设计,仲裁段(用于优先级控制)仍使用较低速率(如$1\ \text{Mbps}$),但数据段速率可提升至$8\ \text{Mbps}$甚至更高,有效缩短数据传输时间[^3]。 #### 2. **数据帧大小** - **传统CAN总线**:每帧最多携带$8$字节数据,适用于简单控制指令传输。 - **CAN FD**:数据长度扩展至最多$64$字节,满足车载网络、工业控制等场景对大容量数据的需求[^4]。 #### 3. **协议设计优化** - **帧结构差异**: $$ \text{CAN FD帧} = \text{标准帧头} + \text{可变
