绕线式异步电动机转子串电阻分级起动过程的仿真

绕线式异步电动机转子串电阻起动既可限制起动电流又可增大起动转矩广泛应用于重载和频繁起动的生产机械上。计算机仿真是进行科学研究的重要手段。通过仿真观察电机瞬态过程中的电流、转矩和转速的变化过程为合理设计、使用电机及起动器提供依据。为此本文应用 MATLAB 软件中的电气系统模块库建立了绕线式异步电动 机转子串电阻分级起动过程的仿真模型并进行了仿真。

1.电阻起动器的建模及参数的确定

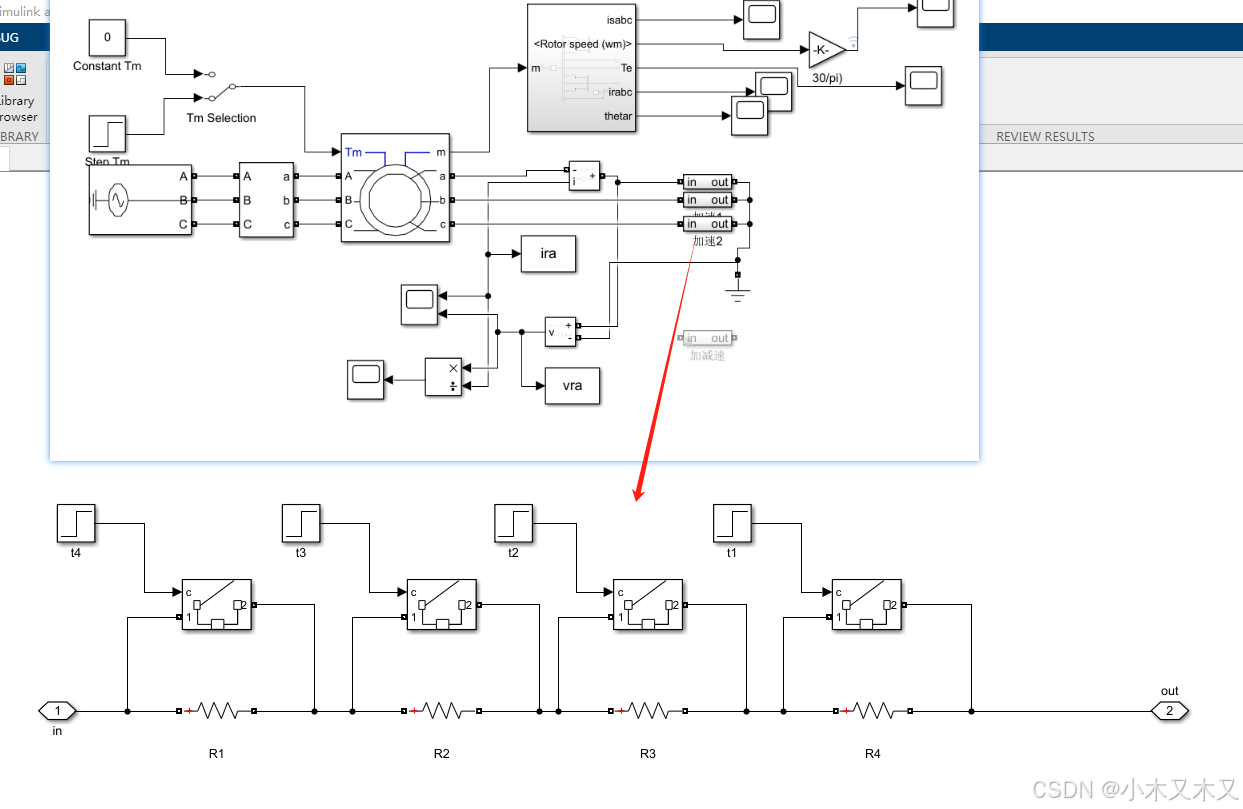

采用电气系统模块库建立的电阻分级起动器仿真模型如图1所示。为了较准确反映电动机起动过程的实际状况，其中各级起动电阻的数值由异步电动机稳态T型等效电路计算确定；断路器的变化闭合时间由电动机的运动方程计算确定。

图1  电阻起动器（一相）

2.电机参数

Pn=22000; Vn=380; fn=50;

Rs=0.2; Rr=0.2;

Xls=0.6; Xlr=0.6; Xm=17.62;

Lls=Xls/(2*pi*fn);

Llr=Xlr/(2*pi*fn);

Lm=Xm/(2*pi*fn);

GD2=10;J=GD2/(4*9.8);

FF=0;

np=2;

TL=Pn*9.550/1500

R4=0.0786;

R3=0.2798;

R2=0.5608;

R1=1.1243;

T1=0.44;T2=0.88;T3=1.77;T4=3.68;

t1=T4;

t2=T4+T3;

t3=T4+T3+T2;

t4=T4+T3+T2+T1;

3.仿真模型

4.仿真结果

转子电流曲线

转速、转矩曲线

转速-转矩曲线

参考文献：[1]谢可夫,邓建国.绕线式异步电动机转子串电阻分级起动过程的仿真[J].计算机仿真,2003(01):127-129.
