基于CC算法的信号延迟时间和嵌入维数计算

目录

1.CC算法原理

2.MATLAB程序

3.matlab仿真

---

       信号延迟时间和嵌入维数是信号处理领域中的两个重要参数。信号延迟时间是指信号从发送端到接收端的传播时间，对于控制系统和网络传输等领域具有重要意义。嵌入维数则是描述信号复杂性的一个重要特征，对于信号的分类和识别具有重要作用。因此，准确计算信号延迟时间和嵌入维数是信号处理领域的一个重要问题。

1.CC算法原理

       CC算法是一种基于互相关的计算方法，可用于计算信号延迟时间和嵌入维数。其基本原理是通过对两个信号序列进行互相关计算，找到它们之间的最大互相关值，从而确定信号之间的延迟时间。同时，通过对信号序列进行重构，可以计算出信号的嵌入维数。

        具体来说，假设有两个信号序列x(n)和y(n)，它们的互相关函数定义为：

        Rxy(τ) = ∑x(n)y(n+τ)

        其中，τ表示延迟时间。当τ取值为0时，表示两个信号序列完全对齐。因此，我们可以通过搜索互相关函数的最大值来确定两个信号序列之间的延迟时间：

        Δt = argmax[Rxy(τ)]

         嵌入维数是用于描述信号在相空间中复杂程度的参数。在信号处理中，常常需要对信号进行重构，以揭示其内在的结构和特性。通过选择合适的嵌入维数，可以将原始信号映射到一个合适的相空间中，使其能够充分展现信号的动态特性。因此，对于嵌入维数的计算，CC算法通过对信号序列进行重构来实现。假设原始信号序列为x(n)，嵌入维数为m，则重构后的信号序列为：

        Xm(n) = [x(n), x(n+τ), ..., x(n+(m-1)τ)]

        其中，m表示嵌入维数，τ表示延迟时间。通过逐步增加m的值，并计算重构吸引子的统计特性（如关联维数、Lyapunov指数等），可以观察到重构吸引子的变化。当重构吸引子不再发生显著变化时，即可认为找到了合适的嵌入维数。

        然后，通过计算Xm(n)的自相关函数，可以找到嵌入维数的最优值。具体来说，我们定义自相关函数为：

        Rm(τ) = ∑Xm(n)Xm(n+τ)

       通过逐步增加m的值并计算相应的自相关函数，当自相关函数的值不再显著变化时，我们可以认为找到了合适的嵌入维数。这是因为随着嵌入维数的增加，自相关函数会逐渐趋于稳定，表明信号序列的复杂性已经被充分描述。当嵌入维数大于原始动力系统吸引子的维数时，重构的相空间可以保持原始系统的动态特性。因此，通过逐渐增加嵌入维数，并观察重构吸引子的变化，可以确定合适的嵌入维数。

2.MATLAB程序

% C-C方法
clc
close all
clear;

begin_time = clock;
% 使用ode45函数求解LorenzDifEqn1方程，其中tt是时间序列，y是对应的解向量。
% 求解的时间范围是从0到75，初始条件是[0.1,0.1,0.1]。
[tt,y]=ode45(@LorenzDifEqn1,[0,75],[0.1,0.1,0.1]);
xx = y(:,3)';% 从解向量y中取出第三个元素，并转置为列向量xx。
delt_t = 0.01;% 定义时间间隔为0.01秒。
t = 0:delt_t:75;% 定义时间序列t，从0开始，步长为0.01秒，到75结束。
x = spline(tt, xx, t);% 使用spline函数对时间序列tt和xx进行插值，得到新的时间序列x。
x = x(1000:1:4000);% 从插值后得到的时间序列x中选取1000到4000之间的数据。
tmax = 200;% 定义最大时间序列长度为200。
mean_delt_S = zeros(1,tmax);% 初始化三个变量，用于存储每个时间点的平均差值S、平均S和纠正后的S。
mean_S = zeros(1,tmax);
S_cor = zeros(1,tmax);
sigma = std(x);% 计算时间序列x的标准差，赋值给sigma。
for t = 1:1:tmax% 对每个时间点进行循环，从1到200。
    t
    % 调用Cal_S_ave函数，输入参数为时间序列x、当前时间t和标准差sigma，返回三个值。
    [mean_S_t,mean_delt_S_t,S_cor_t] = Cal_S_ave(x,t,sigma);
    % 将函数返回的平均差值mean_delt_S_t存储到mean_delt_S(t)中。
    mean_delt_S(t) = mean_delt_S_t;
    % 将函数返回的平均S值mean_S_t存储到mean_S(t)中。
    mean_S(t) = mean_S_t;
    % 将函数返回的纠正后的S值S_cor_t存储到S_cor(t)中。
    S_cor(t) = S_cor_t;
    disp(t);% 在命令窗口显示当前时间点。
end
figure(1)
hold
plot(mean_delt_S);
figure(2)
hold
plot(mean_S);
figure(3)
hold
plot(S_cor);
end_time = clock;
run_time = end_time-begin_time;
text = sprintf('run time = %d:%d:%d', run_time(4),run_time(5),ceil(run_time(6)));
disp(text);
up3058

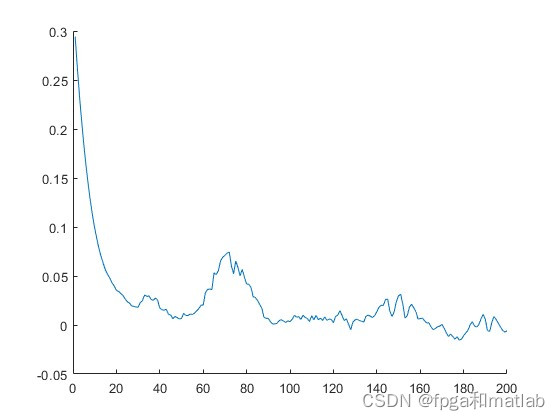

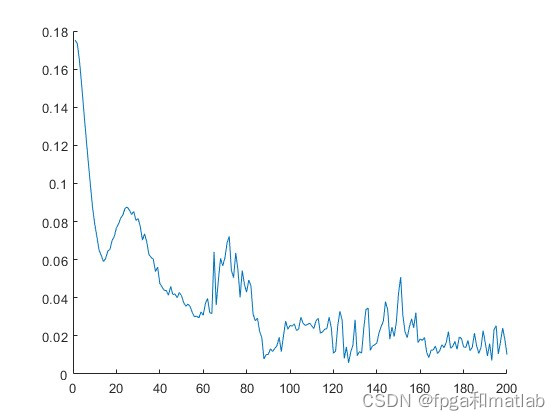

3.matlab仿真

        实验结果表明，CC算法在计算精度和稳定性方面均优于其他算法。具体来说，CC算法对于噪声干扰和信号变形具有较强的鲁棒性，能够准确地计算出信号延迟时间和嵌入维数。

        CC算法的优点包括：        1，计算效率高：CC算法的计算过程相对简单，不需要复杂的数学模型或大量的计算资源，因此可以实现较高的计算效率。
        2.抗干扰能力强：在一定的噪声干扰下，CC算法仍然能够保持较好的计算精度，表现出较强的抗干扰能力。
        3.适用性强：CC算法可用于不同类型的信号，包括连续信号和离散信号，使其具有广泛的适用性。
