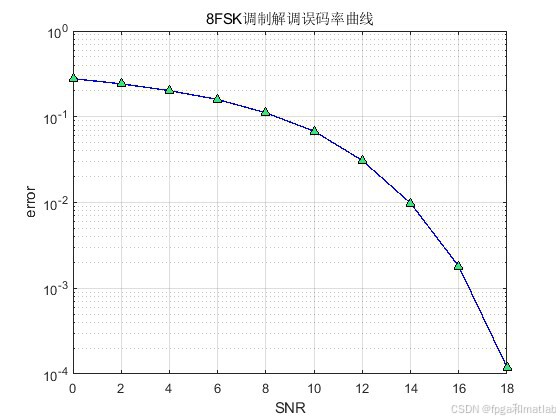

▲8FSK调制解调通信链路matlab误码率仿真

fpga和matlab

于 2025-01-08 22:40:21 发布

阅读量1.2k

点赞数 14

分类专栏： MATLAB精品资源专栏文章标签： matlab 8FSK调制解调 8FSK

本文链接：https://blog.csdn.net/ccsss22/article/details/145019295

版权

MATLAB精品资源专栏专栏收录该内容

69 篇文章

订阅专栏

FSK（Frequency Shift Keying）和PCM（Pulse Code Modulation）是两种常见的数字信号调制和编码方法。FSK是一种基于频率的数字调制方法，它利用不同的频率表示不同的二进制信息。FSK的原理是将二进制信息转换为对应的频率，然后将这些频率转换成的波形发送出去。接收端接收到波形后，再将其转换回二进制信息。

1. 8FSK调制原理

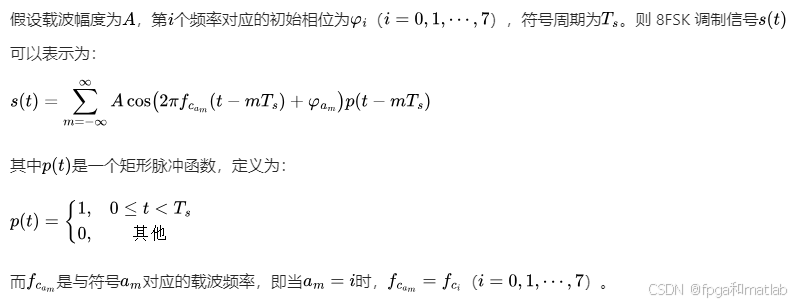

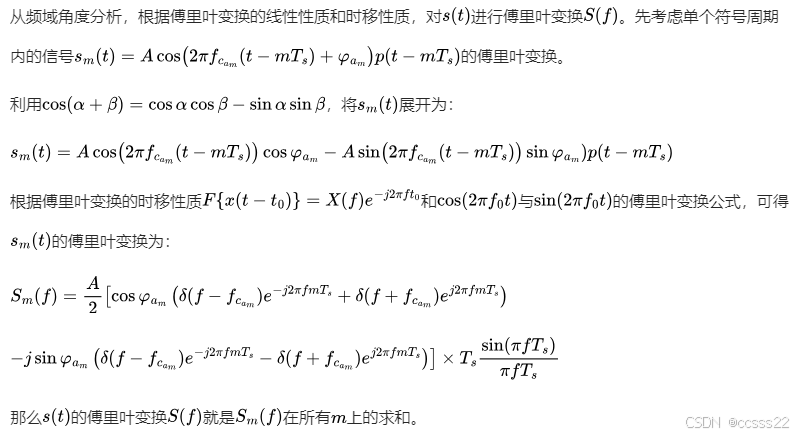

8FSK（8 - level Frequency - Shift Keying）是一种数字调制方式，它通过改变载波的频率来传输数字信息。在 8FSK 中，数字信息被映射到 8 个不同的频率上。

2.8FSK 解调原理

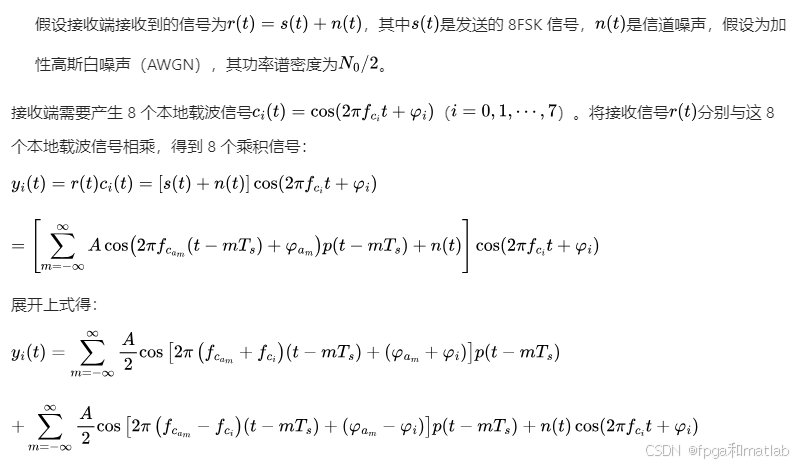

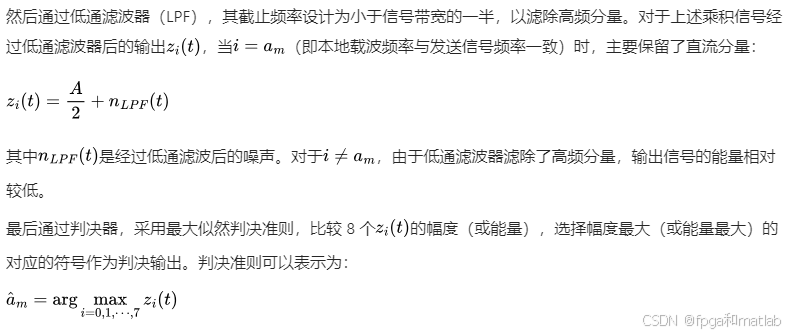

2.1 相干解调

相干解调需要使用与载波同频同相的参考信号。通过将接收到的FSK信号与两个参考信号（频率为f1和f2）分别相乘，然后经过低通滤波器滤除高频成分，可以得到两个基带信号。通过比较这两个基带信号的幅度或相位差异，可以判断接收到的数字信息是“1”还是“0”。相干解调具有较高的性能，但要求严格的同步和相位匹配。相干检测的具体解调电路是同步检波器。相干解调需要本地产生与发送端同频同相的载波信号。

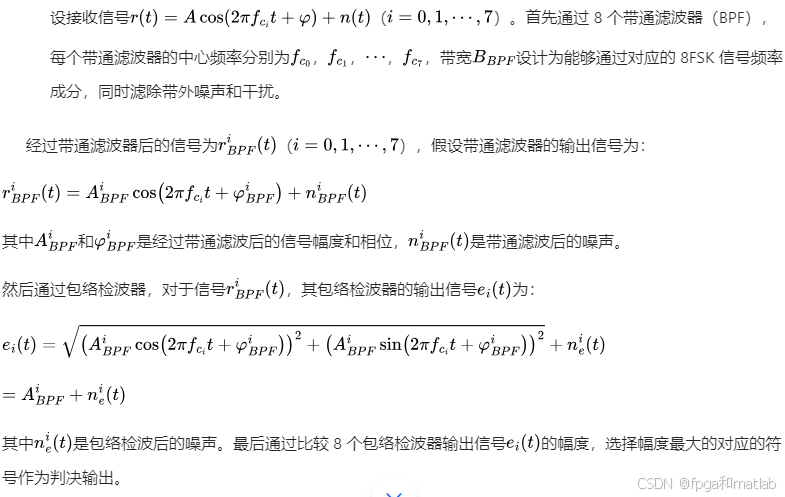

2.2 非相干解调

非相干解调不需要与载波同频同相的参考信号，因此实现起来更为简单。常见的非相干解调方法有鉴频器法、过零检测法和差分检测法等。这些方法都是基于检测FSK信号频率变化来实现解调的。例如，鉴频器法通过检测FSK信号的瞬时频率变化并将其转换为幅度变化来恢复基带信号；过零检测法通过检测FSK信号过零点的数量或间隔来判断数字信息；差分检测法则利用相邻码元之间的频率变化来恢复基带信号。非相干解调的性能略低于相干解调，但在许多实际应用中仍然被广泛使用。

3.MATLAB程序

37--------------------------------------------------------

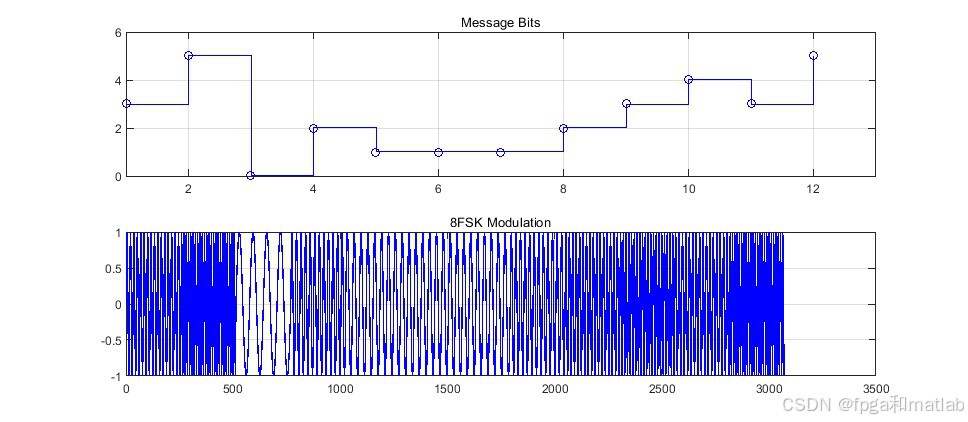

% FSK
sa0 = sin(2*pi*f1*t); % 生成载波信号（对应比特1）
sa1 = sin(2*pi*f2*t); % 生成零信号（对应比特0）
sa2 = sin(2*pi*f3*t); % 生成载波信号（对应比特1）
sa3 = sin(2*pi*f4*t); % 生成零信号（对应比特0）
sa4 = sin(2*pi*f5*t); % 生成载波信号（对应比特1）
sa5 = sin(2*pi*f6*t); % 生成零信号（对应比特0）
sa6 = sin(2*pi*f7*t); % 生成载波信号（对应比特1）
sa7 = sin(2*pi*f8*t); % 生成零信号（对应比特0）

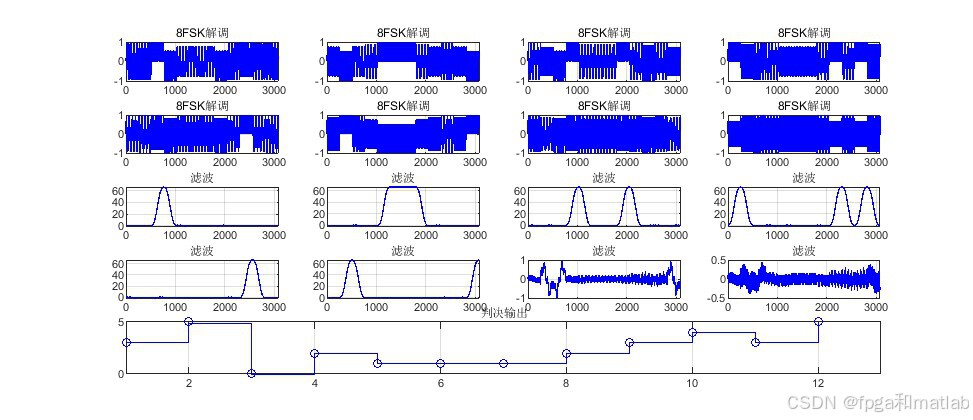

figure % 创建图形窗口
subplot(5,4,1) % 创建3行1列的子图，并定位到第一个
plot(Ydemod1,'b','linewidth',1) % 绘制ASK调制信号
title('8FSK解调'); % 设置标题
grid on % 打开网格


subplot(5,4,2) % 定位到第二个子图
plot(Ydemod2,'b','linewidth',1) % 绘制载波信号
title('8FSK解调'); % 设置标题
grid on % 打开网格

subplot(5,4,3) % 创建3行1列的子图，并定位到第一个
plot(Ydemod3,'b','linewidth',1) % 绘制ASK调制信号
title('8FSK解调'); % 设置标题
grid on % 打开网格


subplot(5,4,4) % 定位到第二个子图
plot(Ydemod4,'b','linewidth',1) % 绘制载波信号
title('8FSK解调'); % 设置标题
grid on % 打开网格


subplot(5,4,5) % 创建3行1列的子图，并定位到第一个
plot(Ydemod5,'b','linewidth',1) % 绘制ASK调制信号
title('8FSK解调'); % 设置标题
grid on % 打开网格


subplot(5,4,6) % 定位到第二个子图
plot(Ydemod6,'b','linewidth',1) % 绘制载波信号
title('8FSK解调'); % 设置标题
grid on % 打开网格

subplot(5,4,7) % 创建3行1列的子图，并定位到第一个
plot(Ydemod7,'b','linewidth',1) % 绘制ASK调制信号
title('8FSK解调'); % 设置标题
grid on % 打开网格


subplot(5,4,8) % 定位到第二个子图
plot(Ydemod8,'b','linewidth',1) % 绘制载波信号
title('8FSK解调'); % 设置标题
grid on % 打开网格




subplot(5,4,9) % 创建3行1列的子图，并定位到第一个
plot(yfilter1,'b','linewidth',1) % 绘制ASK调制信号
title('滤波'); % 设置标题
grid on % 打开网格


subplot(5,4,10)  % 定位到第二个子图
plot(yfilter2,'b','linewidth',1) % 绘制载波信号
title('滤波'); % 设置标题
grid on % 打开网格


subplot(5,4,11) % 创建3行1列的子图，并定位到第一个
plot(yfilter3,'b','linewidth',1) % 绘制ASK调制信号
title('滤波'); % 设置标题
grid on % 打开网格


subplot(5,4,12)  % 定位到第二个子图
plot(yfilter4,'b','linewidth',1) % 绘制载波信号
title('滤波'); % 设置标题
grid on % 打开网格


subplot(5,4,13) % 创建3行1列的子图，并定位到第一个
plot(yfilter5,'b','linewidth',1) % 绘制ASK调制信号
title('滤波'); % 设置标题
grid on % 打开网格


subplot(5,4,14)  % 定位到第二个子图
plot(yfilter6,'b','linewidth',1) % 绘制载波信号
title('滤波'); % 设置标题
grid on % 打开网格


subplot(5,4,15) % 创建3行1列的子图，并定位到第一个
plot(yfilter7,'b','linewidth',1) % 绘制ASK调制信号
title('滤波'); % 设置标题
grid on % 打开网格


subplot(5,4,16)  % 定位到第二个子图
plot(yfilter8,'b','linewidth',1) % 绘制载波信号
title('滤波'); % 设置标题
grid on % 打开网格

subplot(5,4,[17,18,19,20]) % 定位到第二个子图
stairs(yod,'b-o','linewidth',1) % 绘制载波信号
title('判决输出'); % 设置标题
grid on % 打开网格
xlim([1,Num+1])
