1. 8PSK调制原理

在数字调制中，我们将二进制数字序列映射到信号的幅度、相位或频率等参数上。对于8PSK调制，我们主要是将二进制数据映射到信号的相位上。

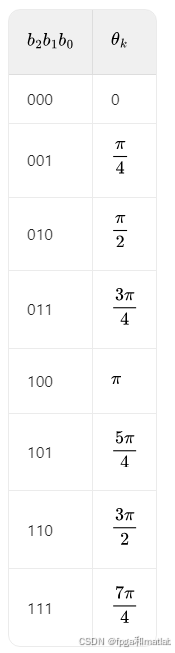

8PSK将每3位二进制数据映射为8PSK星座图中的一个相位点，8PSK 星座图通常将圆周等分为 8 个相位区间，每个区间对应一个唯一的 3 位二进制码。假设输入的比特序列为b0b1b2，则对应的8PSK符号的相位取值如下：

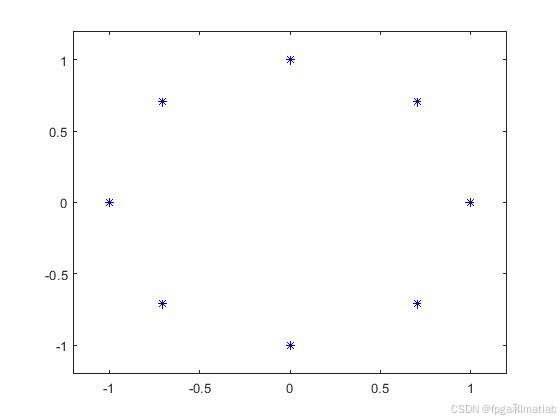

8PSK信号的星座点分布在圆周上，具有一定的相位冗余。与 ASK（幅移键控）等调制方式相比，它对幅度干扰不太敏感。因为8PSK主要是通过相位来携带信息，只要干扰没有导致相位发生错误判决，信号就能正确解调。

在多径衰落信道中，通过适当的均衡技术和信道编码，8PSK信号可以利用其相位信息来抵抗衰落带来的影响。例如，在存在频率选择性衰落的信道中，8PSK信号可以通过分集接收技术（如空间分集、频率分集等）来提高接收的可靠性，减少衰落对信号的破坏。

2. 8PSK解调原理

8PSK解调的目的是从接收到的已调信号中恢复出原始的二进制数据。常用的解调方法是相干解调。首先，对接收到的信号r(t)与本地载波cos(ωct)和sin(ωct)进行相干解调，得到两个分量I(t)和Q(t)：

然后，对I(t)和Q(t)进行采样和判决。根据I和Q的值确定接收到的符号的相位，再通过映射关系的逆变换得到原始的二进制数据。

频谱效率方面，8PSK 每个符号可以携带 3 位信息，而 2PSK 每个符号只能携带 1 位信息。所以在相同的带宽和符号速率下，8PSK 的频谱效率是 2PSK 的 3 倍，能够更有效地利用频谱资源。

在抗干扰性能上，8PSK 由于星座点较多，相位间隔相对较小，在一定程度上对幅度干扰有更好的抵抗能力，但对相位噪声等干扰更敏感。相比之下，2PSK 只有两个相位状态，抗相位噪声能力相对较强，但频谱效率较低。

3.LDPC编译码

LDPC码作为一种前向纠错码，具有卓越的性能，其纠错能力能够接近香农极限。这意味着在理论上，LDPC码能够在极低的信噪比条件下实现可靠的数据传输，大大提高了通信系统的效率和可靠性。在深空通信中，由于信号传输距离极远，信号强度会随着距离的增加而急剧衰减，导致信噪比极低。LDPC码的应用能够在这种恶劣的信道条件下，有效地纠正传输过程中产生的错误，确保数据的准确传输。

LDPC码的校验矩阵具有稀疏性，这是其区别于其他编码的重要特性之一。稀疏校验矩阵意味着矩阵中大部分元素为零，只有少数元素为非零值。这种稀疏性使得 LDPC 码在编码和解码过程中具有较低的复杂度，因为在矩阵运算中，与零元素的运算可以省略，从而减少了计算量和存储需求。与一些传统的编码方式相比，如卷积码，其校验矩阵相对密集，在处理长码长时，计算复杂度会显著增加，而LDPC码的稀疏校验矩阵则能够有效地避免这一问题，使得在处理长码长数据时仍能保持较低的计算复杂度。

整个基于 8PSK 调制解调 + LDPC 编译码的通信链路系统框图如下：

发送端：

1.首先是信源，产生待传输的二进制数据序列。

2.然后进入 LDPC 编码器，根据 LDPC 码的编码规则将信息序列编码为码字，增加冗余信息以提高纠错能力。

3.编码后的码字经过 8PSK 调制器，将每个码字符号映射到 8PSK 的相位上，生成 8PSK 已调信号。

4.最后通过信道发送出去。

接收端：

1.接收到经过信道传输的信号后，首先进入 8PSK 解调器，通过相干解调等方法将接收到的信号解调出原始的符号序列。

2.解调后的符号序列送入 LDPC 译码器，利用 BP 算法进行译码，尝试恢复出原始的信息序列。

3.译码后的信息序列作为信宿的输入，完成通信过程。

4.MATLAB程序

66...............................................
%判决
yod    = [];
for i=1:Num

    tmps1 = yfilter1(4*Nsamp*(i-1)+Nsamp:4*Nsamp*i-Nsamp);
    tmps2 = yfilter2(4*Nsamp*(i-1)+Nsamp:4*Nsamp*i-Nsamp);
    X1    = mean(tmps1);
    Y1    = mean(tmps2);

    dist0 = sqrt((X1-real(sa0))^2 + (Y1-imag(sa0))^2);
    dist1 = sqrt((X1-real(sa1))^2 + (Y1-imag(sa1))^2);
    dist2 = sqrt((X1-real(sa2))^2 + (Y1-imag(sa2))^2);
    dist3 = sqrt((X1-real(sa3))^2 + (Y1-imag(sa3))^2);
    dist4 = sqrt((X1-real(sa4))^2 + (Y1-imag(sa4))^2);
    dist5 = sqrt((X1-real(sa5))^2 + (Y1-imag(sa5))^2);
    dist6 = sqrt((X1-real(sa6))^2 + (Y1-imag(sa6))^2);
    dist7 = sqrt((X1-real(sa7))^2 + (Y1-imag(sa7))^2);
    [VV,II]=min([dist0,dist1,dist2,dist3,dist4,dist5,dist6,dist7]);

    yod    = [yod,II-1];
end
%转换为二进制
yod2=func_dec2bin(yod);

sigma = sqrt(1./(10^(SNR(ij2)/20)*R));
z_hat = func_Dec(2*yod2-1,sigma,H,max_iter);
x_hat = z_hat(size(G,2)+1-size(G,1):size(G,2));

err(ij2,kk) = 1-length(find(bits0(1:end)==x_hat(1:end)'))/length(x_hat(1:end));

end
end


figure;
semilogy(SNR,mean(err,2),'-b^',...
    'LineWidth',1,...
    'MarkerSize',6,...
    'MarkerEdgeColor','k',...
    'MarkerFaceColor',[0.2,0.9,0.5]);
grid on
xlabel('SNR');
ylabel('error');
title('8PSK+LDPC调制解调误码率曲线');
if max_iter==2
save R21.mat SNR err
end
if max_iter==3
save R22.mat SNR err
end
if max_iter==30
save R2.mat SNR err
end

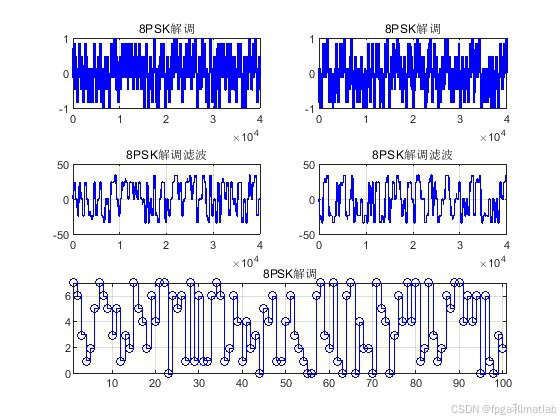

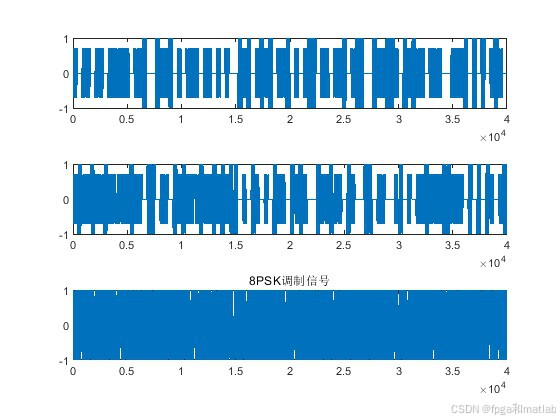

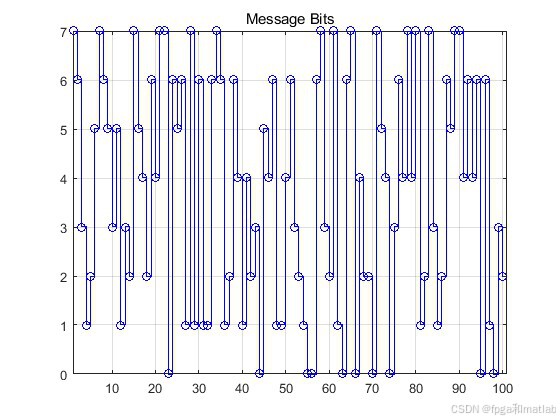

5.仿真结果

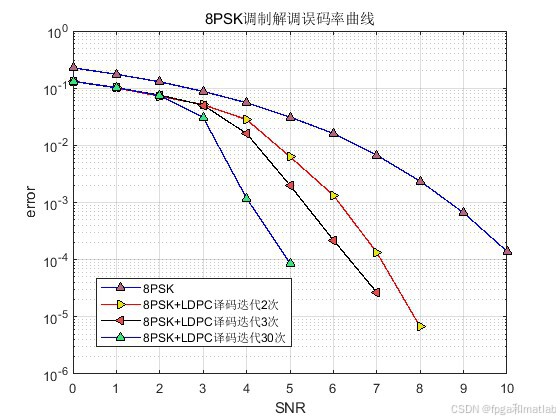

8PSK调制解调结合LDPC编译码可以在一定程度上提高通信系统的误码性能。LDPC码具有良好的纠错能力，能够纠正信道传输中引入的错误，从而降低误码率。8PSK调制在频谱效率和误码性能之间有一定的折衷，相比于BPSK等调制方式，其频谱效率更高，但误码性能相对较差。通过 LDPC 编码的纠错作用，可以弥补8PSK 调制在误码性能方面的不足。
