PID（比例-积分-微分）控制技术在直流高压电源系统中具有重要的应用价值。本文将结合实际设计中的具体情况，介绍基于PID控制的直流高压电源保护电路设计。本文主要介绍整流滤波电路、逆变电路、高频升压器和倍压整流电路等基础电源模块，并重点论述三类保护电路：束流调节保护电路、打火保护电路以及打火保护自恢复电路。通过合理设计这三种保护电路，可以显著提高系统的安全性和稳定性。

1. 直流高压电源系统概述

直流高压电源在工业、科研等领域有广泛的应用，它的电源系统主要包括以下几个核心部分：

• 整流滤波电路：负责将交流电转换为直流电，并通过滤波器消除交流纹波，确保输出电压的稳定性。
• 逆变电路：将直流电转换为高频交流电，为后续的高压升压模块提供高频电源。
• 高频升压器：将高频电源升高至所需的高电压级别，这是电源系统中实现电压升高的核心模块。
• 倍压整流电路：将升压后的交流电通过倍压整流电路进一步提高直流输出电压，满足特定高压输出要求。

这些核心电路共同作用，保证了高压电源能够在高负载、高干扰环境中稳定工作。

2. 束流调节保护电路设计

束流调节保护电路的设计重点在于对电源输出束流进行有效的调节与保护。由于高压电源在工作时会受到外界强干扰，必须采取多种保护措施以保证电路的安全运行。

2.1 多重保护措施设计

在束流调节保护电路中，设计了多种保护措施以应对可能出现的电压过冲、过流等问题。主要采用以下几种保护元件：

• 电容吸收干扰：电容能够有效吸收瞬态电压干扰，防止因外部电磁干扰引起的电源电压波动。
• 压敏电阻钳位保护：压敏电阻具有电压钳位功能，当电压超过其阈值时，会迅速将过高电压钳位到安全范围内，避免电路受到过压冲击。
• 二极管限幅电路：二极管限幅电路用于防止运算放大器（运放）因输入信号过大而损坏，起到了对运放的保护作用。

2.2 束流采样与控制

束流采样信号通过运算放大器与保护电压进行比较，当束流电流超出预设范围时，过流信号将触发继电器动作，切断或调整电源电路，防止电源系统受到损坏。通过这种过流保护机制，能够有效避免电流过大对电源电路的冲击。

3. 打火保护电路设计

高压电源系统在运行过程中，打火现象是常见的故障之一。打火不仅会影响电源的正常运行，还可能对电路元件造成损害，因此设计一种有效的打火保护电路尤为重要。

3.1 基于互感原理的打火信号检测

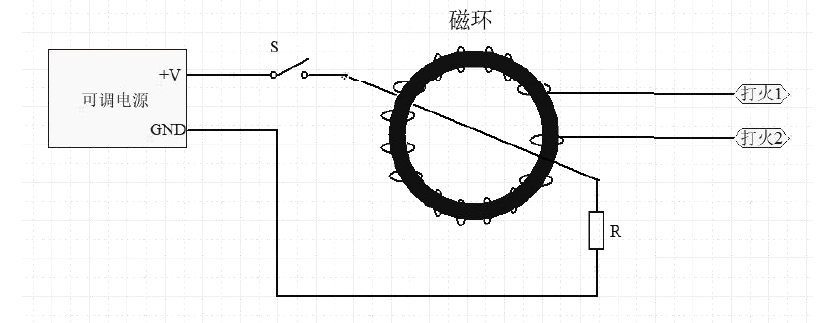

本文采用互感原理设计了一种基于磁环的打火信号检测电路。该电路通过磁环检测电流的瞬变信号，将打火现象转化为电信号进行处理。

• 磁环检测原理：通过电流互感器将高压电路中的打火信号感应出来，输出一个与打火信号成比例的电压或电流信号。
• 检测打火信号：打火信号的出现会使检测电路输出信号迅速变化，通过信号处理电路将其放大后触发保护动作。

3.2 电路接入位置

打火保护电路可接入直流高压电源的供电端或高压采样端。当检测到打火信号时，电路会自动切断电源，防止电源电路遭受进一步的损害。由于打火现象会导致瞬间的电压突升，及时切断电源有助于保护后级电路不被高压击穿。

4. 打火保护自恢复电路设计

在打火保护电路的基础上，进一步设计了具有自恢复功能的保护电路。该电路不仅能够在打火现象发生时进行保护，还可以在故障消失后自动恢复正常工作状态。

4.1 打火信号导通继电器

打火信号通过检测电路触发继电器，使接入高压PID中的减法器动作。减法器的功能是在检测到打火信号时，将高压电源的输出进行一定程度的降低，防止高压瞬变对电路造成冲击。通过这种方式，电路能够在打火后自动调节电压，避免因高压持续过大而损坏电源。

4.2 慢启动电路接入

在打火保护自恢复电路中，设计了一个慢启动电路。当检测到打火信号后，电源电路并不会立即恢复到全功率输出，而是通过慢启动电路逐渐提高输出电压。这样设计的目的是为了避免电路在打火后再次受到高压瞬变的冲击，同时也保护了高压采样电路不受高电压影响。

4.3 高压PID电路调节

打火保护自恢复电路的核心控制部分是高压PID电路。PID控制器通过负反馈采样高压输出信号，并根据打火信号对输出电压进行实时调节。通过调节PID控制器的参数，可以实现对电源电压的精准控制，使电压恢复到正常值的同时避免过压。

在打火发生后，电路会首先降低电压，通过PID控制逐渐恢复正常电压输出。这样的设计避免了传统打火保护电路中无法自动恢复的问题，提高了电源系统的可靠性和工作效率。

5. 三种保护电路的协同工作

在实际应用中，束流调节保护电路、打火保护电路以及打火保护自恢复电路会共同工作，形成一个完善的电源保护体系。

• 束流调节保护电路：负责在电源输出过流时保护电源电路，确保电流不超过预设的安全范围。
• 打火保护电路：实时监测高压电源的工作状态，检测到打火信号时迅速切断电源，防止电源损坏。
• 打火保护自恢复电路：在电源保护触发后，能够自动调节电压并恢复正常工作，减少了人工干预的需要，提高了系统的自动化程度。

这些保护电路的协同工作使得直流高压电源系统能够在复杂的电磁环境下保持稳定运行，并有效防止了打火、过流等故障的发生。

6. 设计的关键参数及选型

在电路设计中，合理选择元器件的参数至关重要。以下是几个关键参数的设计考虑：

• 压敏电阻的选型：根据电源系统的最大输出电压选择合适的压敏电阻，确保其钳位电压能够有效保护电路。
• 电容容量的选择：电容的容量应能够吸收瞬态干扰，防止高频干扰信号影响电源输出的稳定性。
• PID控制器参数调节：PID控制器的比例、积分和微分参数需要根据系统的响应时间和稳定性进行调节，确保其在故障发生后能够快速、准确地恢复正常工作状态。

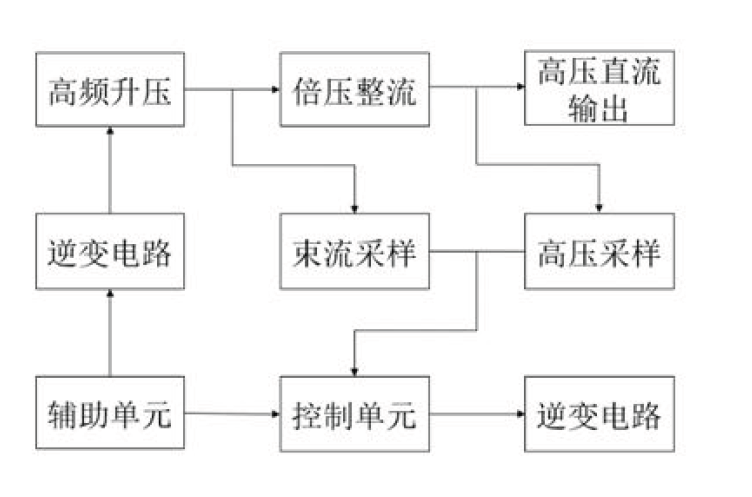

直流高压电源整体结构

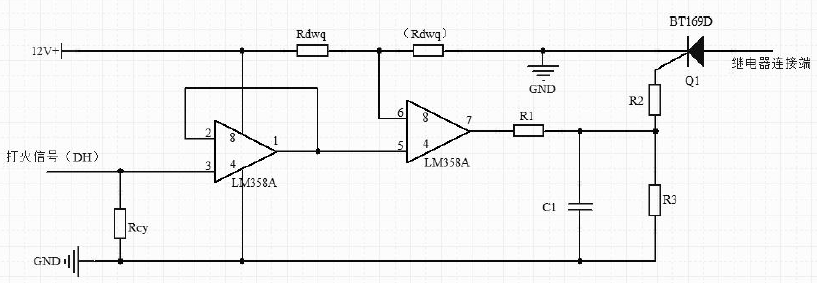

打火电路：

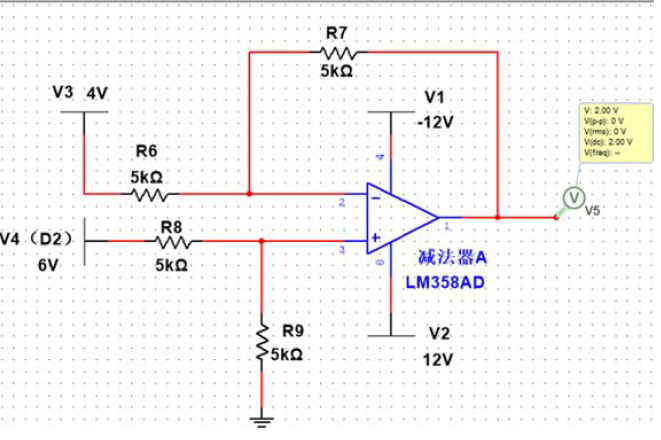

减法器仿真电路图

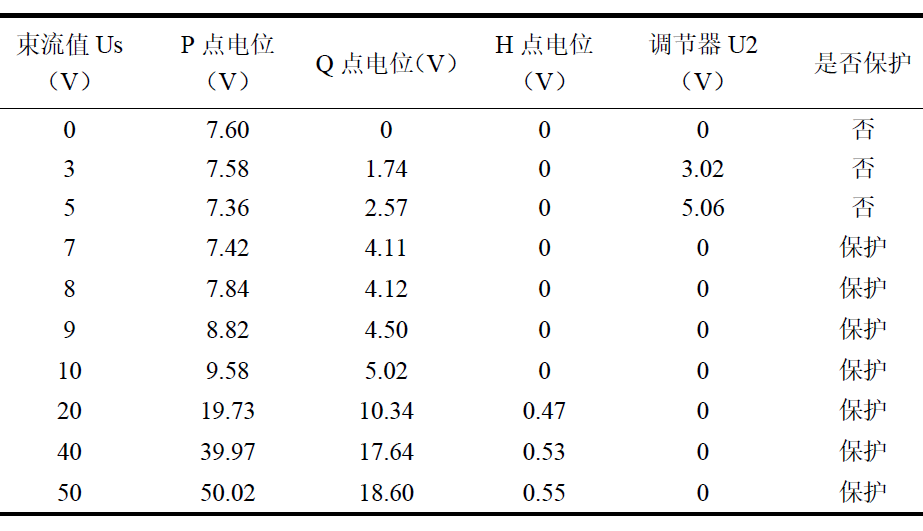

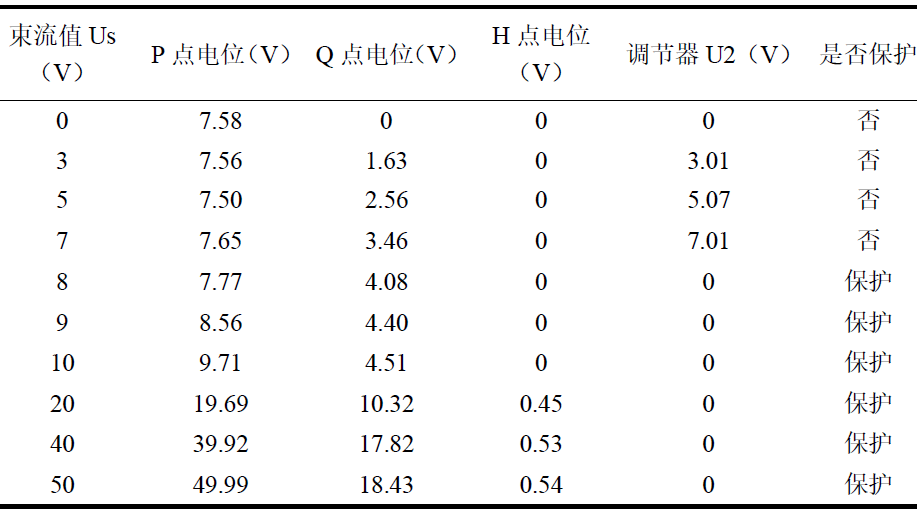

仿真实验结果：
