基于MATLAB的焊接路径规划与遗传算法优化研究【附代码】

✅ 博主简介：擅长数据搜集与处理、建模仿真、程序设计、仿真代码、论文写作与指导，毕业论文、期刊论文经验交流。

 ✅ 具体问题可以私信或扫描文章底部二维码。

---

（1）焊接机械手系统设计与控制方案

焊接机械手是车身柔性焊接生产线中的关键设备，其路径规划直接影响焊接效率和质量。本文首先对焊接对象进行了详细分析，根据焊点的分布特征和焊接工艺要求，确定了简易焊接机械手的机械结构总体方案。机械手采用三自由度结构，包括基座旋转、大臂俯仰和小臂伸缩，能够满足大多数焊点的可达性要求。同时，机械手末端配备了高精度的焊枪装置，以确保焊接质量。

在控制系统设计方面，本文提出了一种基于工控机和PLC的混合控制方案。工控机负责上层任务调度和路径规划，PLC负责底层运动控制和信号处理。上位机软件采用模块化设计，包括焊点管理模块、路径规划模块和仿真验证模块。下位机软件则实现了机械手的运动控制逻辑，包括位置控制、速度控制和焊接参数调节等功能。通过上下位机的协同工作，系统能够高效完成焊接任务，并具备良好的扩展性和灵活性。

此外，本文还分析了焊接工艺对路径规划的影响。点焊工艺要求机械手在焊接过程中保持稳定的速度和姿态，同时避免与其他设备或工件发生碰撞。这些约束条件为后续的路径规划算法设计提供了重要依据。

（2）路径规划数学模型与遗传算法设计

路径规划是焊接机械手研究的核心问题，其目标是找到一条覆盖所有焊点且时间最短的焊接路径。本文将焊接路径规划问题抽象为旅行商问题（TSP），即在给定的焊点集合中，找到一条经过每个焊点且总行程最短的闭合路径。TSP问题是一个经典的组合优化问题，具有较高的计算复杂度，尤其当焊点数量较多时，传统的穷举法难以在合理时间内找到最优解。

为了解决这一问题，本文选择遗传算法作为路径规划的数学工具。遗传算法是一种模拟生物进化过程的优化算法，具有全局搜索能力强、易于并行化等优点。本文结合TSP问题的特点，设计了遗传算法的具体实施方案。首先，采用顺序编码方式表示焊接路径，每个个体对应一条完整的焊接路径。其次，以焊接时间最短作为评价标准，设计了适应度函数，综合考虑路径长度和机械手运动速度。在选择操作中，采用锦标赛选择法，以提高种群多样性。此外，本文还改进了交叉算子和变异算子，以增强算法的局部搜索能力和收敛速度。

通过上述设计，遗传算法能够有效地搜索焊接路径的解空间，找到近似最优的焊接路径。实验结果表明，与传统方法相比，基于遗传算法的路径规划方法在求解质量和计算效率方面均具有显著优势。

（3）仿真验证与结果分析

为了验证路径规划算法的有效性，本文以MATLAB作为仿真平台，编写了相应的规划程序。仿真实验分为两个部分：一是验证遗传算法的性能，二是评估焊接路径的实际效果。

在算法性能验证部分，本文设计了多组对比实验，分别测试了不同焊点数量、不同种群规模和不同迭代次数下算法的表现。实验结果表明，随着种群规模和迭代次数的增加，算法的求解质量显著提高，但计算时间也相应增加。通过合理设置参数，可以在求解质量和计算效率之间取得平衡。此外，本文还对比了改进后的遗传算法与标准遗传算法的性能，结果表明改进后的算法在收敛速度和求解精度方面均优于标准算法。

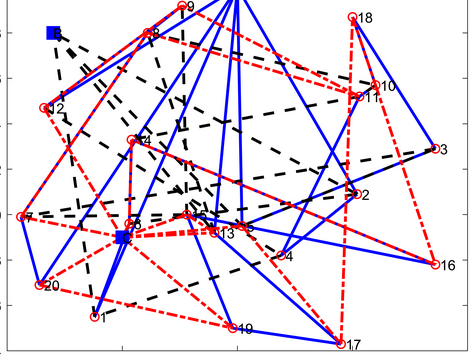

在焊接路径评估部分，本文通过仿真生成了机械手的运动轨迹，并计算了每条路径的总焊接时间。实验结果表明，基于遗传算法规划的焊接路径在时间上最优，行程上最短，能够显著提高机械手的工作效率。此外，本文还通过三维可视化技术模拟了机械手的运动过程，验证了路径的可行性和安全性。

% 基于遗传算法的焊接路径规划
function [best_path, best_time] = welding_path_planning(weld_points, pop_size, max_iter)
    % 初始化种群
    population = initialize_population(weld_points, pop_size);

    % 计算初始适应度
    fitness = evaluate_fitness(population, weld_points);

    % 记录最优解
    [best_time, best_idx] = min(fitness);
    best_path = population(best_idx, :);

    % 迭代优化
    for iter = 1:max_iter
        % 选择
        selected_population = tournament_selection(population, fitness);

        % 交叉
        offspring_population = crossover(selected_population);

        % 变异
        mutated_population = mutation(offspring_population);

        % 计算新适应度
        new_fitness = evaluate_fitness(mutated_population, weld_points);

        % 更新种群
        [population, fitness] = update_population(population, fitness, mutated_population, new_fitness);

        % 更新最优解
        [current_best_time, current_best_idx] = min(fitness);
        if current_best_time < best_time
            best_time = current_best_time;
            best_path = population(current_best_idx, :);
        end
    end
end

function population = initialize_population(weld_points, pop_size)
    % 随机生成初始种群
    num_points = size(weld_points, 1);
    population = zeros(pop_size, num_points);
    for i = 1:pop_size
        population(i, :) = randperm(num_points);
    end
end

function fitness = evaluate_fitness(population, weld_points)
    % 计算适应度（焊接时间）
    pop_size = size(population, 1);
    fitness = zeros(pop_size, 1);
    for i = 1:pop_size
        path = population(i, :);
        total_distance = calculate_total_distance(path, weld_points);
        fitness(i) = total_distance;  % 假设焊接速度恒定
    end
end

function total_distance = calculate_total_distance(path, weld_points)
    % 计算路径总长度
    total_distance = 0;
    for i = 1:length(path)-1
        point1 = weld_points(path(i), :);
        point2 = weld_points(path(i+1), :);
        total_distance = total_distance + norm(point1 - point2);
    end
    % 闭合路径
    point1 = weld_points(path(end), :);
    point2 = weld_points(path(1), :);
    total_distance = total_distance + norm(point1 - point2);
end

function selected_population = tournament_selection(population, fitness)
    % 锦标赛选择
    pop_size = size(population, 1);
    selected_population = zeros(size(population));
    for i = 1:pop_size
        candidates = randperm(pop_size, 2);
        if fitness(candidates(1)) < fitness(candidates(2))
            selected_population(i, :) = population(candidates(1), :);
        else
            selected_population(i, :) = population(candidates(2), :);
        end
    end
end

function offspring_population = crossover(selected_population)
    % 顺序交叉
    pop_size = size(selected_population, 1);
    offspring_population = zeros(size(selected_population));
    for i = 1:2:pop_size
        parent1 = selected_population(i, :);
        parent2 = selected_population(i+1, :);
        [offspring1, offspring2] = ordered_crossover(parent1, parent2);
        offspring_population(i, :) = offspring1;
        offspring_population(i+1, :) = offspring2;
    end
end

function [offspring1, offspring2] = ordered_crossover(parent1, parent2)
    % 顺序交叉实现
    len = length(parent1);
    point1 = randi([1, len-1]);
    point2 = randi([point1+1, len]);

    % 复制父代片段
    offspring1 = zeros(1, len);
    offspring2 = zeros(1, len);
    offspring1(point1:point2) = parent1(point1:point2);
    offspring2(point1:point2) = parent2(point1:point2);

    % 填充剩余部分
    fill_offspring(offspring1, parent2, point1, point2);
    fill_offspring(offspring2, parent1, point1, point2);
end

function fill_offspring(offspring, parent, point1, point2)
    % 填充剩余部分
    len = length(offspring);
    idx = point2 + 1;
    for i = 1:len
        if idx > len
            idx = 1;
        end
        if ~ismember(parent(i), offspring(point1:point2))
            offspring(idx) = parent(i);
            idx = idx + 1;
        end
    end
end

function mutated_population = mutation(offspring_population)
    % 交换变异
    pop_size = size(offspring_population, 1);
    mutated_population = offspring_population;
    for i = 1:pop_size
        if rand < 0.1  % 变异概率
            point1 = randi([1, size(offspring_population, 2)]);
            point2 = randi([1, size(offspring_population, 2)]);
            mutated_population(i, [point1, point2]) = mutated_population(i, [point2, point1]);
        end
    end
end

function [population, fitness] = update_population(population, fitness, mutated_population, new_fitness)
    % 更新种群
    pop_size = size(population, 1);
    combined_population = [population; mutated_population];
    combined_fitness = [fitness; new_fitness];

    [~, sorted_idx] = sort(combined_fitness);
    population = combined_population(sorted_idx(1:pop_size), :);
    fitness = combined_fitness(sorted_idx(1:pop_size));
end
