运放的增益带宽积、单位增益带宽

增益带宽积、单位增益带宽区别？

单位增益带宽定义为，运放的闭环增益为1倍条件下，将一个频率可变恒幅正弦小信号输入到运放的输入端，随着输入信号频率不断变大，输出信号增益将不断减小，当从运放的输出端测得闭环电压增益下降3db（或是相当于运放输入信号的0.707）时，所对应的信号频率乘以闭环放大倍数1所得的增益带宽积。

https://jingyan.baidu.com/article/0202781169598f1bcd9ce57f.html



如何求增益带宽积？_haidee2009_新浪博客

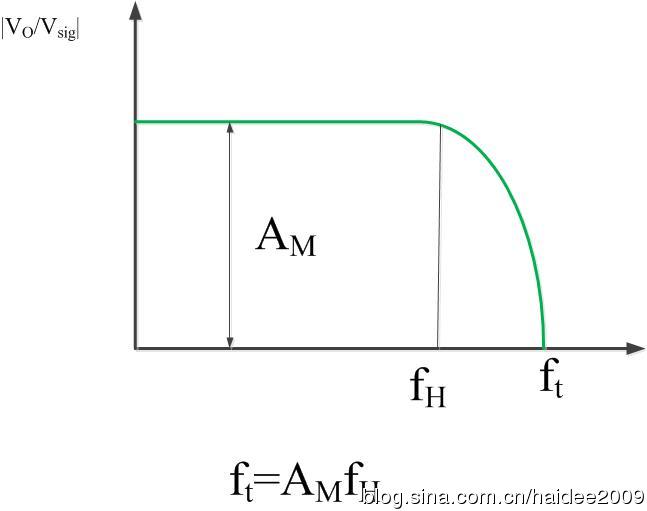

AM指的是中频增益，fH为3DB带宽，ft就是要求的增益带宽积，只需要把二者相乘就可以了。

从上的式子可以看出，对于一个放大器来说，增益越大，则FH越小，若FH越大，则增益越小。一件事情不可能各方面都好，要好的话，需要连接起来的。对于放大器来说，一级是实现不了的，只能是二级或者二级以上方可。



这次我们聊聊运放的增益带宽积 - 知乎

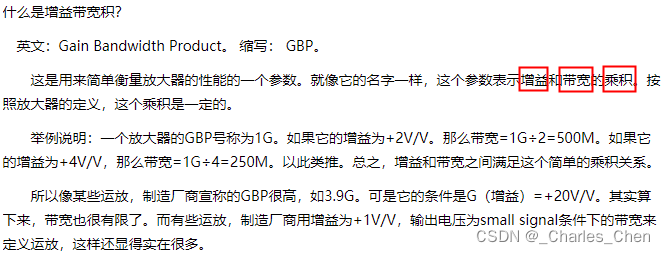

为什么增益带宽积几乎是一个定值？

运放的增益带宽积

放大器中关于带宽和增益带宽等的主要指标

放大器中关于带宽和增益带宽等的主要指标_3db带宽和单位增益带宽不相同-硬件开发工具类资源-CSDN下载

开环带宽：开环带宽定义为，将一个恒幅正弦小信号输入到运放的输入端，从运放的输出端测

得开环电压增益从运放的直流增益下降 3db（或是相当于运放的直流增益的 0.707）所对应的

信号频率。这用于很小信号处理。

单位增益带宽 GB：单位增益带宽定义为，运放的闭环增益为 1 倍条件下，将一个恒幅正弦小

信号输入到运放的输入端，从运放的输出端测得闭环电压增益下降 3db（或是相当于运放输入

信号的 0.707）所对应的信号频率。单位增益带宽是一个很重要的指标，对于正弦小信号放大

时，单位增益带宽等于输入信号频率与该频率下的最大增益的乘积，换句话说，就是当知道要

处理的信号频率和信号需要的增以后，可以计算出单位增益带宽，用以选择合适的运放。这用

于小信号处理中运放选型。

全功率带宽 BW：全功率带宽定义为，在额定的负载时，运放的闭环增益为 1 倍条件下，将一

个恒幅正弦大信号输入到运放的输入端，使运放输出幅度达到最大（允许一定失真）的信号频

率。这个频率受到运放转换速率的限制。近似地，全功率带宽=转换速率/2πVop（Vop 是运放

的峰值输出幅度）。全功率带宽是一个很重要的指标，用于大信号处理中运放选型。
