运放参数-带宽

【 1. 单位增益带宽 UGBW 】

• Unity Gain-bandwidth
• 定义
  运放开环增益/频率图中，开环增益下降到 1 时的频率 。
• 理解
  当输入信号频率高于此值时，运放的开环增益会小于 1，即此时放大器不再具备放大能力。这是衡量运放带宽的一个主要指标。

【 2. 增益带宽积 GBP 或 GBW 】

• Gain Bandwidth Product
• 定义
  运放开环增益/频率图中，指定频率处，开环增益与该指定频率的乘积 。
• 理解
  • 如果运放开环增益始终满足-20dB/10倍频（频率变化倍数称为倍频），也就是频率提高 10 倍，开环增益变为 0.1 倍，那么它们的乘积将是一个常数，也就等于前述的“单位增益带宽”，即 “ 1Hz处的增益”。
  • 在一个相对较窄的频率区域内，增益带宽积可以保持不变，基本满足-20dB/10 倍频的关系，我们暂称这个区域为增益线性变化区。

【 3. -3dB 带宽 】

• 定义
  运放 闭环 使用时，某个指定闭环增益（一般为 1 或者 2、 10 等）下，增益变为低频增益的 0.707 倍时的频率 。 分为小信号（输出 200mV 以下）大信号（输出 2V）两种。
• 理解
  它直接指出了使用该运放可以做到的-3dB 带宽。因为前述的两个指标，单位增益带宽和增益带宽积，其实都是对运放开环增益性能的一种描述，来自开环增益/频率图。而这个指标是对运放接成某种增益的放大电路实施实测得到的。

【 4. 满功率带宽 】

• Full Power Bandwidth
• 定义
  将运放接成指定增益 闭环 电路（一般为 1 倍），连接指定负载，输入加载正弦波，输出为指标规定的最大输出幅度 ，此状态下，不断增大输入信号频率，直到输出出现因压摆率限制产生的失真（变形）为止，此频率即为满功率带宽。
• 理解
  比-3dB 带宽更为苛刻的一个限制频率。它指出在此频率之内，不但输出幅度不会降低，且能实现满幅度的大信号带载输出。 满功率带宽与器件压摆率密切相关。

【 5. 四者关系 】

• 一般情况下，单位增益带宽<增益带宽积，且差不多，因此很少有数据手册同时给出这两个表格型指标。
• -3dB 带宽可能大些，也可能小些，取决于开环特性中的相频特性，但与前两者不会差很大。
• 满功率带宽一般远小于前三者。

【 6. 从数据手册中得到参数 】

• 例1

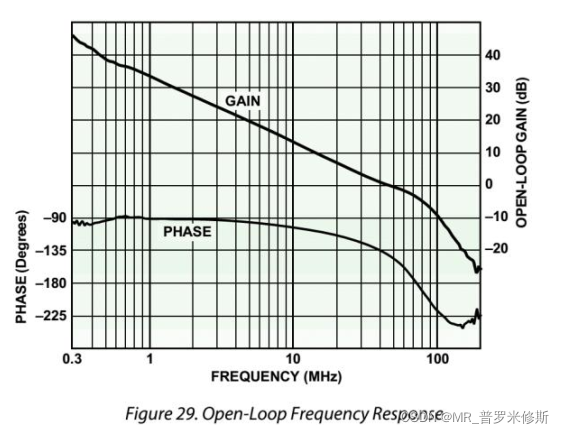

AD8031 的开环增益图如图 Figure 29，右侧纵轴是增益 GAIN/dB。

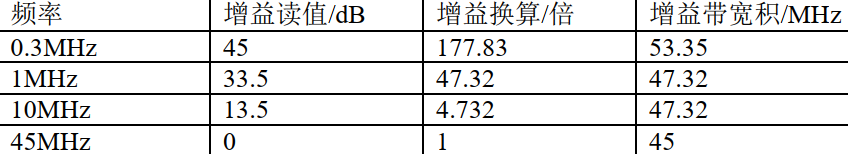

从上图读出，得到下图数据

• 0dB 发生在频率约为 45MHz 的地方，说明单位增益带宽为 45MHz。
• 增益带宽积是变化的，在 45MHz 之前是大于单位增益带宽的。 但是这个结论没有普适性，只是个体呈现。

• 例2

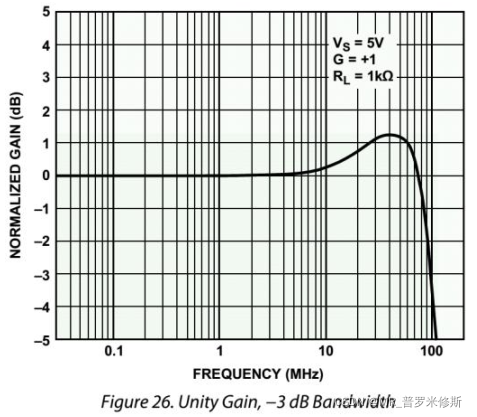

Figure26 是 AD8031 组成一个 1 倍增益放大电路后的幅频特性， 0dB 发生在 75MHz处， -3dB 发生在大约 90MHz~100MHz 之间。这说明它的-3dB 带宽为 90MHz 左右，大于单位增益带宽。

【 7. 传统带宽计算 】

关于闭环增益、带宽，以及开环带宽，多数资料给出如下的估算公式：
一个设计所需的放大电路，如果闭环带宽大于 f_hf，闭环电压增益为 A_F，那么运放的增益带宽积
GBW 要求为：
$$GBW>(10至100)\times f_{hf}\times A_F=H\times f_{hf}\times A_F$$
据此选择合适的运放即可。其中 H 是一个保险系数，它越大，越能保证上述要求。它的含义是，在 f_hf 频率处，开环增益为闭环增益 A_F 的 H 倍。

举例：
要求设计一个放大电路，闭环增益为 10 倍，闭环带宽大于 20kHz，选择放大器的增益带宽积 GBW。按照式(4-1)，选择 H=10，可以计算出
$$GBW>10\times 20kHz\times 10=2MHz$$
这样算下来，常用的 OP07 增益带宽积只有 600kHz，就无法满足要求了。
