FSMC外设接口来外扩SRAM芯片、flash芯片

1、STM32学习笔记-FSMC外扩SRAM_行之无边的博客-CSDN博客_stm32外扩sram

STM32控制器芯片内部有一定大小的SRAM及FLASH作为内存和程序存储空间，但当程序较大，内存和程序空间不足时，就需要在STM32芯片的外部扩展存储器了。STM32F407系列芯片可以扩展外部SRAM用作内存。

为什么可以利用FSMC来使用外部RAM呢，首先了解一下STM32里的FSMC。大容量且引脚数在100脚以上的STM32F103芯片都带有FSMC接口。FSMC（Flexible Static Memory Controller）是灵活的静态存储控制器，能够与同步或异步存储器和16位PC存储器卡接口，STM32的FSMC接口支持包括SRAM、NAND FLASH、NOR FLASH和PSRAM等存储器。

EMI502NL16VM这个2M字节容量的SRAM芯片。可用于配置FSMC，利用FSMC来操作外部SRAM。在选择存储器类型时就选择SRAM。地址总线和数据总线是分开的，所以配置的时候选择不复用总线。在配置完成后使能控制块就可以了。EMI502NL16VM系列由EMI先进的全CMOS工艺技术制造。位宽：128Kx16位，电源电压：2.3V〜3.6V这些系列支持工业温度范围和芯片级封装，以使用户灵活地进行系统设计。该系列还支持低数据保持电压最小值1.5V，以低数据保持电流实现电池备份操作,三态输出和TTL兼容。

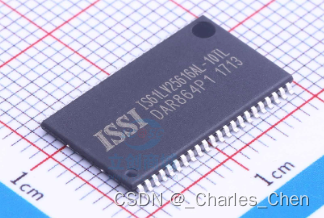

SRAM：IS61LV25616外观：256K * 16bit=512KByte（K字节）

• IS61LV25616的特点：
  高速访问时间：8，10，12，15ns
  容量：256K * 16bit=512KByte（K字节）

2、SRAM内部框图分析

 1、地址数据接口 2、存储矩阵 3、控制电路

三、STM32-FSMC控制器介绍
1、FMSC控制器简介
STM32F4系列芯片使用FSMC外设来管理扩展的存储器，FSMC是Flexible Static Memory Controller的缩写，译为灵活的静态存储控制器。它可以用于驱动包括SRAM、NOR FLASH以及NAND FLSAH类型的存储器，不能驱动如SDRAM这种动态的存储器。而在STM32F429系列的控制器中，它具有FMC外设，支持控制SDRAM存储器。

2、FSMC控制器框图分析

1、通讯引脚 2、存储器控制器 3、时钟控制逻辑


2、MCU单片机外扩的国产串口SRAM简介 - 今日头条 - 电子发烧友网

MCU可用于外扩SRAM的管脚数量有限，如果考虑SPI SRAM（串行SRAM）是一种不错的解决方案

伪静态的串口SPI SRAM，只需要SPI接口或者QPI接口，就可以简简单单实现单线、4线和8线的方式操作SRAM。这种产品的速度快20MHz~200MHz，功耗也低，更重要的是在价格上有也较传6晶体的SRAM优势很多。

3、STM32单片机如何利用SPI接口外扩SRAM芯片_腾讯新闻

STM32单片机如何利用SPI接口外扩SRAM芯片

STM32F1系列属于中低端的32位ARM微控制器，其内核是Cortex-M3。该系列芯片按片内Flash的大小可分为三大类：小容量（16K和32K）、中容量（64K和128K）、大容量（256K、384K和512K）。

在实际的产品应用过程中如果出现内置RAM出现不足的情况下，选择外扩RAM是大部分工程师的首选，当然这款MCU是支持外扩内存的，外扩的存储器可选择SDRAM ,FLASH,SRAM芯片等，SDRAM及FLASH的外扩相对来说较为简单，如果想外扩SRAM芯片的话，目前主流的方式是通过并口接口来外扩SRAM芯片的，但是并口SRAM芯片占用了过多的I/O口，对于管脚有限的产品应用设计提出了考虑使用用SPI接口或者QPI接口外扩SOP-8封装的SRAM芯片，可以起到节省管脚的作用，从而实现SRAM芯片的扩展。VTI7064存储器可以实现单线、4线和8线的方式操作SRAM。速度在20MHz~200MHz之间,选择功耗更低的SPI SRAM,更有利在设计产品上做到功耗的减少， 成本上也要比6晶体的SRAM有优势得多,容量一般在 16Mb,32Mb,64Mb。SPI SRAM也因为成本及接口的优点被很多MCU的厂家认可及支持。

4、单片机---HLK-W801外部扩展flash_胖哥王老师的博客-CSDN博客_外扩flash

扩展一下Flash存储，用了一片常用的W25Q64的芯片，通过SPI接口方式，与W801进行连接，并进行数据存储和读取。

Flash：W25Q128，128Mbit （128M位）=16MByte（16M字节）的大小

Flash： W25Q64， 64Mbit（64M位）=8MByte（8M字节）的大小

外扩flash是为了解决程序过大用的,把一部分代码放到外部flash中去,但是是当程序空间大的时候自动写入外部flash吗,还是要进行什么操作而ram一般是存储...

5、STM32H7代码运行在外置flash的部分总结_Muher的博客-CSDN博客_stm32运行外部flash程序

项目中需要用到STM32H750这款ARM cortex-M7内核的单片机，它作为H743的阉割版，它的内置flash只剩下128K。但是对于我们需要有IAP升级的项目来说，这128K（一个扇区）完全不够用，所以需要外置QSPI Flash。但是使用外置QSPI Flash又引入了新的问题。
————————————————
版权声明：本文为CSDN博主「Muher」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。
原文链接：https://blog.csdn.net/qq_37671453/article/details/117436972

6、单片机外扩RAM和FLASH是干什么用，该怎么操作_百度知道

单片机外扩RAM和FLASH是干什么用，该怎么操作

扩大存储容量，比如说你想显示的图片，数据量很大并且单片机内部放不下时，就放在外扩的flash中了。
在外扩flash中放程序的很少，因为总线的速度远远低于单片机内部的速度，所以效率低，更不会像你说的那样写入外部（虚拟内存？）
外扩ram的读写和使用内部时的一样，你只要设置好编译器指明外部ram的位置和大小就行了。

因为flash的速度是跟不上cpu的速度的，在读flash时就有延迟，所以仿真正常但烧写就不一定那样。

外扩ram的读写和使用内部时的一样，你只要设置好编译器指明外部ram的位置和大小就行了，除了编译器设置之外，还要在程序中配置FSMC的时序来保证访问的正常。

 7、TFTLCD之FSMC详解-电子工程世界
