滤波器的Q值与带宽、滤波器

滤波器的Q值

Q值对实际滤波效果影响倒不大，但Q值代表的是损耗 / 输入功率，Q值越高，说明损耗越大，意指会有部分能量在滤波器的电感上被损耗掉。在一般的低功率电源滤波器和信号滤波器上，此问题不会太突出。但在较大功率的滤波器上，这个损耗不可小视，一是会引起发热，发热后的电容会引起较大的负面影响，漏电流、耐压、容值等都会随温度变化而变化；二是耗电量大会导致无谓的电损失。

1、Q值得大小对扶贫特性在Ω=Ω0附近的影响较大

2、当Q=0.5时，成为Bessel滤波器，低通特性单调下降且通带较窄

3、当Q=1/根号 2=0.707时，幅频特性曲线最平坦 成为Butterworth滤波器

4、当Q=1时，称为Chebyshey滤波器

5、当Q>0.707时后，特性曲线将出现峰值，Q值越大，峰值越高

6、Q值太大，电路将趋向不稳定，此类电路最大Q值为6—8左右

原文链接：https://blog.csdn.net/qq_42202657/article/details/80404944

带通滤波器两个重要的指标，分别是Q值和矩形系数。

1. Q值

Q值实际上描述了带通滤波器的过渡带陡峭程度，其值越高，稳定性和频率选择性也就越好。所以这个值一般是越高越好。

2. 矩形系数

带通滤波器的波形形状也可以用矩形系数来衡量，一般是阻带带宽和通带带宽的比值，表达形式多为某阻带抑制带宽和3dB带宽的比值，如30dB:3dB或者50dB:3dB。同样，矩形系数越小，过渡带越陡峭。



实际上滤波器是极其个性化的器件，各个应用的滤波器完全可以千差万别，经常需要定制化开发。那么设计工程师们是如何来做开发的呢，这时候就需要借助仿真工具了。仿真中经常会用频率响应的不同类型来区分滤波器，常用的频率响应类型如下：

1. 巴特沃斯响应

巴特沃斯响应可以最大化滤波器的通带平坦度。这种响应可以平坦到接近于DC信号，然后慢慢衰减至3dB截止点。巴特沃斯滤波器特别适用低频应用。已经晕了，那就记住巴特沃斯响应是最平坦响应好了^-^

2. 贝塞尔响应

贝塞尔响应引入了一个延迟，使得基于频率的相移产生非正弦信号失真，这样子就最小化了通带的相位非线性。木有听懂，那就记住贝塞尔相应有最平坦的相位非线性就对了。

3. 切比雪夫响应

切比雪夫是最常用的滤波器响应类型。它以牺牲纹波为代价，得到了最大的阻带衰减。

随着现带测试测量系统愈加复杂，亲估计遇到过不少一个系统中需要若干滤波器的情况，尤其研发联调或者EMC测试中更为常见，所以可调滤波器是攻城师们更为贴心的一个配置。

一般来讲，可调滤波器可以简单地分为中心频率可调、带宽可调以及中心频率和带宽均可调几种。实际中比较常见的是中心频率可调但绝对带宽固定的可调滤波器。

射频微波领域的可调滤波器根据调谐的方式可以分为机械调节和电调节。机械调节的可调滤波器大都是腔体滤波器，这种滤波器适用于大功率容量的场合。至于电调节衰减器，就有多种实现方式了：

1. YIG可调滤波器

供学院派参考：YIG，化学名钇铁石榴石，是一种具有多项磁特性的氧化铁合成晶体。其余亲们就记住YIG好了，这个东东在RF领域不少见哦。

YIG可调滤波器通过YIG的铁磁共振原理制成，通过电控偏置磁场大小改变频率。YIG滤波器具有Q值高、可宽带调节等优点，但是调节速度比较慢，而且由于晶体的基本属性，对环境温度比较敏感。

YIG可调滤波器多见于雷达接收机。

2. 变容管可调滤波器

变容管具有电容随反向偏压变化的特性。可以照此特性来改变等效电路的电容，从而改变谐振频率。

3. MEMS可调滤波器

MEMS具有低损耗、高线性度、可承载大功率等优点，是比较好的可调器件。自然也会有人想到拿它来做工艺上较难实现的可调滤波器。

MEMS可调滤波器常由MEMS开关、MEMS调谐器和MEMS可变电容等组成。

4. PIN管

常见的PIN管加上开关延迟线也是可以组成可调滤波器的。

看晕了的同学们可以直接看下图^-^

	YIG	变容管	MEMS	PIN管
调节范围	宽	窄	窄	中
调节时间	长	中	短	中
成本	高	低	低	低



EQ均衡器频率特性的原理——Q值与带宽、滤波器

EQ均衡器频率特性的原理——Q值与带宽、滤波器 - 知乎
该文章均衡器（Equalizer）是一种可以分别调节各种频率成分电信号放大量的电子设备。

原先在录音环境不好的时候，均衡器常用于纠正音频的缺陷，使得输出信号尽可能接近输入信号。但现在随着录音设备以及录音水平的提高，均衡器常用于改善声音，使现有声音变得更完美、或更有特点。

前文介绍了在Cubase中进行EQ调节的操作，其中有几个重点：

Type（模式）、Freq（频点）、Gain（增益）、Q（影响范围）。

那么今天来介绍一下Q值的原理与使用。

1. Q值与带宽

Q值是EQ调节的一个重要内容，它会使得对信号的处理更加细致。Q是用来定义受到提升影响的频率范围的宽窄的，其描述了提升或者衰减的频率范围，其实就是带宽。

那么，带宽是什么，Q值又是怎么得来的呢？

图1

参考图1，图1为一张频率特性图，它展示了声音频率与幅值之间的关系。带宽是指从中心频率两边受到的提升或者衰减的影响，刚好比中心频率对应的幅值少变化3dB的两个频率之差。什么意思呢？

从图1中能看出对于中心频率为100Hz的两条曲线，一条宽一点，一条窄一点，其中宽一点的曲线，其带宽，也就是幅值衰减了3dB的频率点对应为78Hz和128Hz，所以其带宽为50Hz。

对于窄一点的曲线，同样在幅值衰减了3dB时的频率对应为95Hz和105Hz，所以其带宽为10Hz。

你或许会问，究竟为什么要规定距离中心频率幅值变化3dB的时候的频率差为带宽呢？

在前文讲过，频率特性图（频率与幅值的关系曲线）的纵坐标代表20lg|A|（A为振幅）。

前文指路：

默里：音乐中频率特性图的数学原理——倍频程、分贝、声音的性质以及横纵坐标的划分原理33 赞同 · 6 评论文章​编辑

在了解了声音的声强级、声功率级以及声压级的各种计算与性质之后，我们得出一个结论：

声强是一种功率密度，而声压类似于电压、电流、振幅等场量，能够表现声波大小。总之，声强与声压的平方成正比，这类似于电功率与电压的平方成正比。

声强级：

声压级：

又因为： �=�2��

其中Zs为声阻抗率，相当于电阻类的阻抗量。

从：

可以推导出声压级的公式的系数是声强级的2倍，即20。

而频率响应图的纵坐标就是以声压、电压、振幅等这类场量的计算公式来划分的，所以纵坐标取为20lg|A|。

如果，我们定义带宽是当声音的功率衰减到峰值的1/2倍时所对应的频率之差，那么我们可以知道，换算成声压，应该是对应着声音的振幅是峰值的 22 倍时所对应的频率之差，因为： （）（22）2=12

而在频率特性图中，纵坐标是20lg|A|，也就是 20��22=−3��

所以，我们现在可以理解，-3dB指的是声音的幅值减小到峰值的 22 （0.707）倍，或者声音的功率减小到峰值的1/2倍。

而Q值的含义，就是中心频率/带宽。从图1中可以看出，Q值越大，曲线越窄，影响范围越小；Q值越小，曲线越宽，影响范围越大。所以我们可以看出，Q值的设定正是为了体现某一频率点收到提升或衰减影响的频率的范围宽窄。

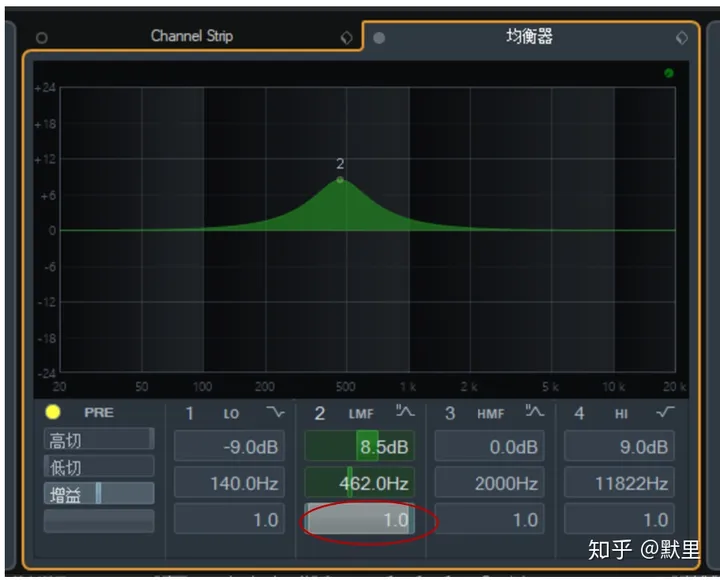

比如，我们在下图的中心频率为462Hz处提升了8.5dB，此时没有改变Q值，Q值为1。

改变Q值为2，看到下图中曲线的波形明显变窄，也就是你所调节的范围变窄。

2. 滤波器

在均衡器中我们常用到高通（低切）和低通（高切）滤波器。

滤波器对于处理信号频谱来讲也是至关重要的，滤波器常用电阻、电感、电容等元器件组成，使得输出信号比输入信号减少了某些频段。

高切就是用来切掉一定频率外的高频信号，允许低频通过；低切就是用来切掉一定频率以下的低频信号，允许高频通过。

滤波器主要类型有：高通、低通、带通、带阻、全通五种。

1). 低通滤波器

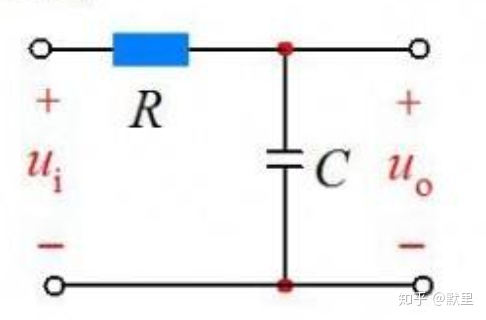

低通滤波器顾名思义就是允许低频信号通过的滤波器，滤波器的原理其实很简单，其最简单的形式只使用电阻和电容即可以实现，如下图所示。

%% 可以忽略的推导过程：假设回路中电流为I，则有:

对上两式进行拉氏变换得到：

整理得输出与输入之比（传递函数）为

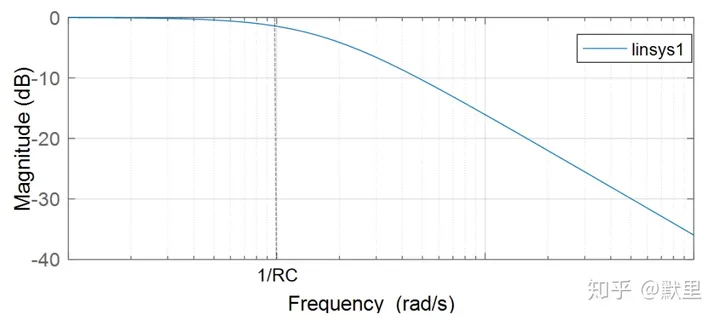

其图像大致为下图所示，转折点为 �=1��

即可以通过控制电容C和电阻R来控制滤波器的转折点，也就是开始被切掉的高频点。

1/RC后的频率幅值开始被衰减。

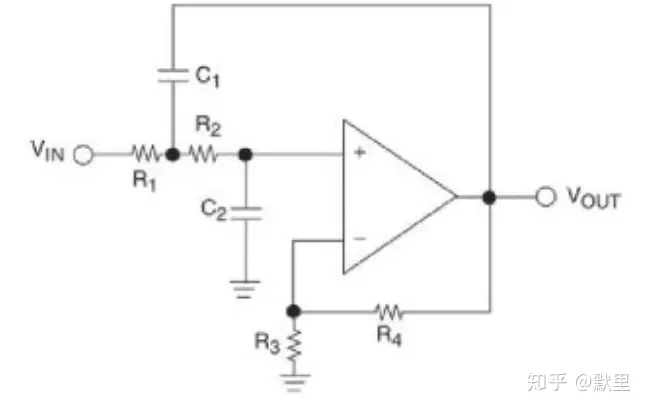

下图为二阶低通滤波器。

在一定条件下，阶数越高，滤波的效果越好。

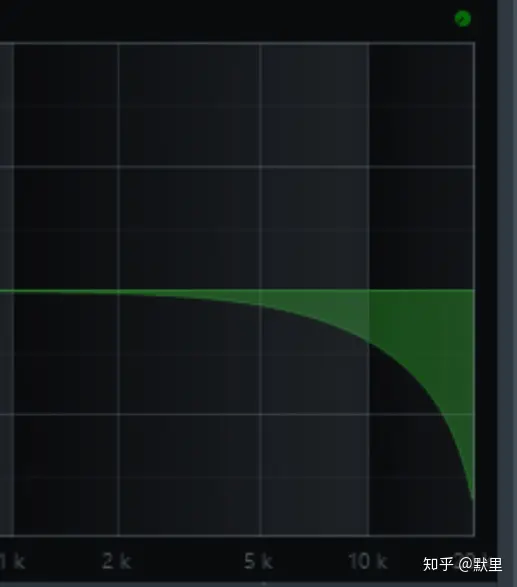

经过低通滤波器后的频率特性在均衡器中基本如下图所示。

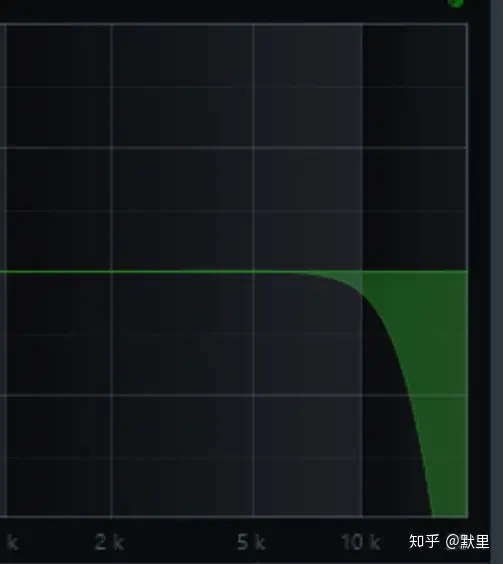

上图是斜率为6dB/oct斜率下的低通，其中绿色部分代表被过滤掉的频率信号，可以看出，低通滤波器在一定程度上阻碍了高频信号的通过。可以通过改变低通的斜率来改变切掉高频的程度。下图是斜率为24dB/oct斜率下的低通，高频信号被更“迅速”地切掉了。

2).高通滤波器

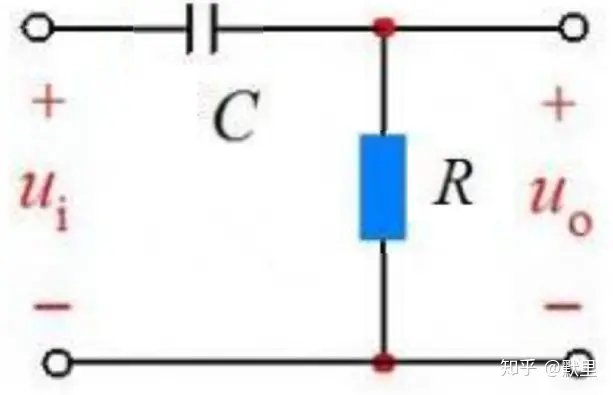

能够使高频信号通过并阻止低频信号通过的叫做高通滤波器，原理与低通滤波器类似。将低通滤波器中的电容和电阻换个位置，就有截然不同的效果。

其系统传递函数为：

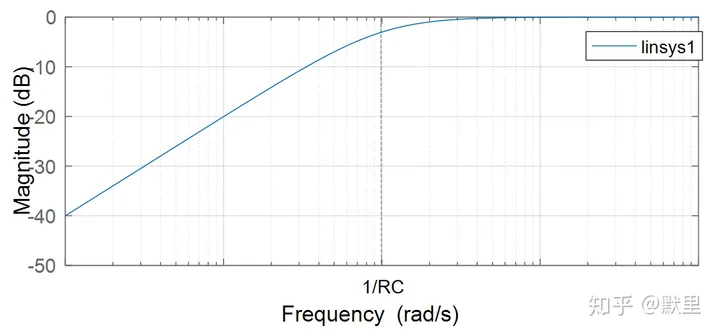

转折点为w=1/RC，其频率特性图像大致为：

可以看到，从1/RC前的频率段的幅值逐渐衰减，高于1/RC的频率幅值基本不变。

二阶高通滤波器如下图所示。

经过高通滤波器后的频率特性在均衡器中基本如下图所示。

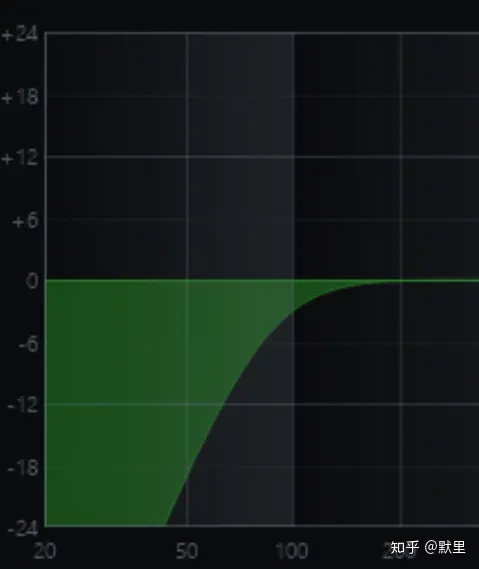

上图是斜率为6dB/oct斜率下的高通，可以看出，低通滤波器在一定程度上阻碍了低频信号的通过。可以通过改变高通的斜率来改变切掉低频的程度。比如下图是斜率为24dB/oct斜率下的高通，低频信号被更“迅速”地切掉了。

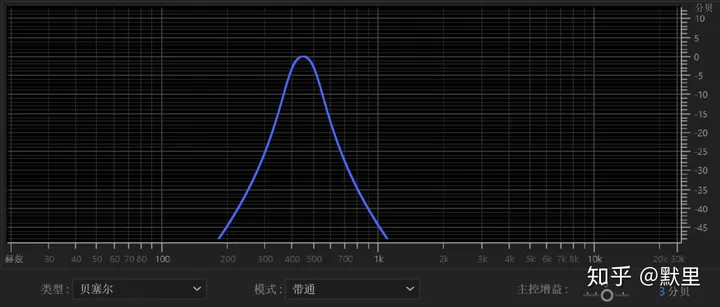

3). 带通滤波器

带通滤波器是指能通过某一频率范围内的频率分量、但将其他范围的频率分量衰减到极低水平的滤波器。

注意：该曲线是将两边的频率衰减，而不是将中间的频率提升。所有滤波器都是只能做衰减处理，不能对信号进行提升。

4).带阻滤波器

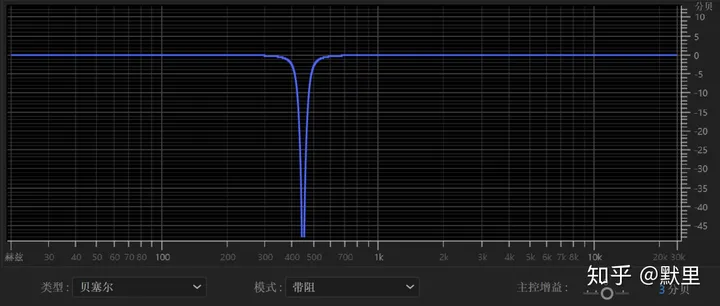

与带通滤波器的概念相反，是指能通过大多数频率分量、但将某些范围的频率分量衰减到极低水平的滤波器，如下图所示。用于切除某一小段特性的频率范围或频率点。

带通滤波器和带阻滤波器的形状都与Q值有密切的关系，比如带通滤波器的形状也是由Q值来决定的，Q=中心频率/带宽，带宽依旧是声音幅值衰减到0.707倍的最大幅值时所对应的频率差。

5). 全通滤波器

全通滤波器并不改变输入信号的频率特性，但它会改变输入信号的相位。利用这个特性，全通滤波器可以用做延时器、延迟均衡等
