SolidWorks模型导入Unity教程

前言

由于项目需求，要将SolidWorks中绘制的3D装配体模型导入到Unity当中，但在网上并未找到比较好的图文模型，对于此需求都只是提一嘴而已。因此这里将自己找到的教程进行汇总解析。

SW导入Unity有两种方法，其中两种方法都需要到另外的第三款软件。这里先介绍第一种方法，后续会更新第二种方法。

第一种方法是使用Blender软件进行STL转FBX，优点是Blender软件小，导入简单，缺点是会丢失材质颜色，适用于不需要颜色的情况

第二种方法是使用3Dmax，优点是不会丢失材质和颜色，缺点是麻烦，3Dmax的软件较大。

第一种方法：Blender

对于Blender、SolidWorks、Unity的下载工作这里就不介绍了，有需要的可自行上网查找方法。

SolidWorks导出STL

0.装配体导出为单个STL的准备工作

首先，如果你需要导入的最终的模型是一个单一零件的话，那么就可以跳过这一步。如果是装配体的话，则需要进行这一步操作。

sw装配体直接转换成stl文件，会生成贼多的小stl文件

有一个办法，把装配体.sldasm文件打开然后转换成.sldprt文件（就是普通零件格式），再把.sldprt文件转换成.stl文件，就是一个整体stl

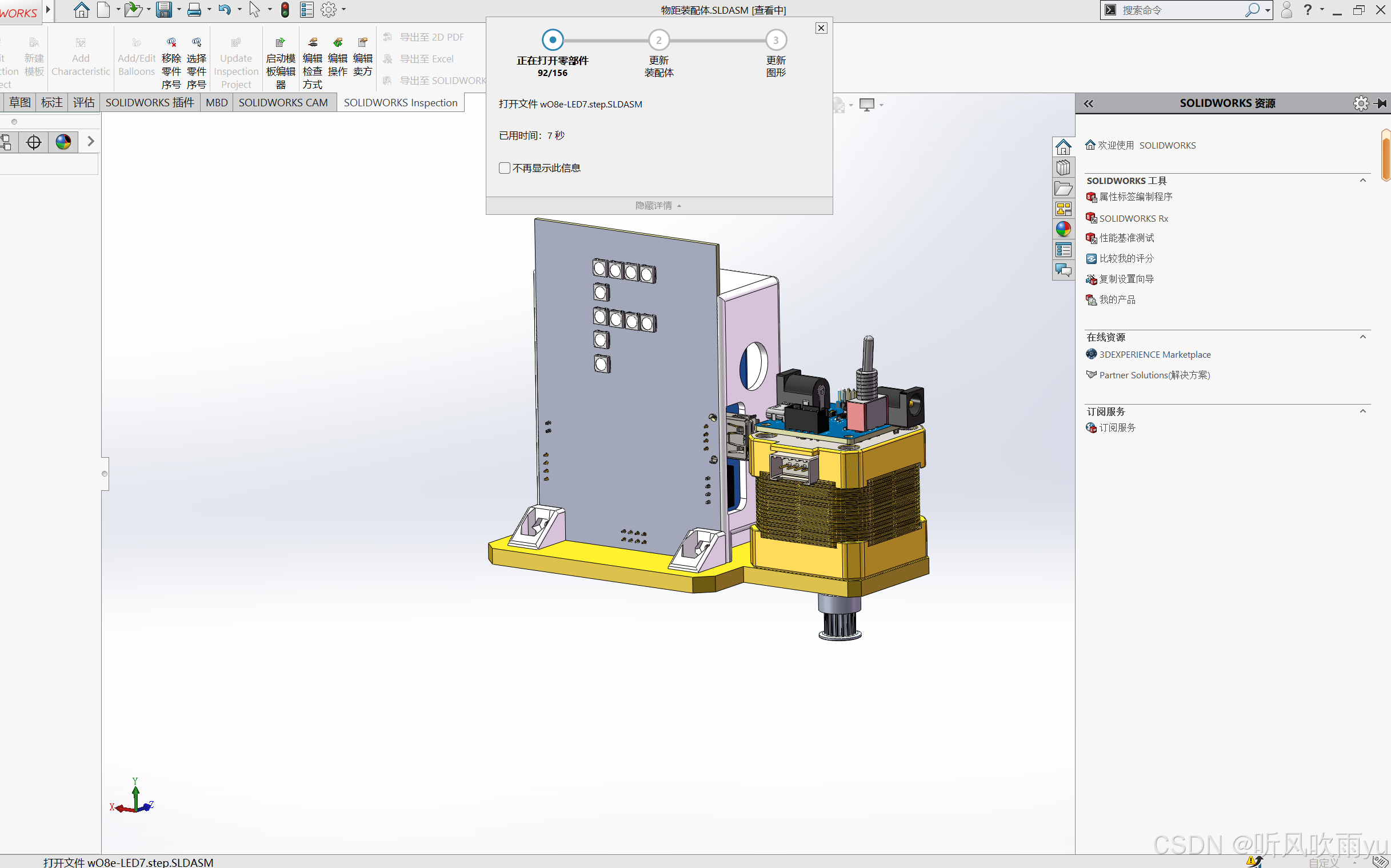

首先打开装配体文件

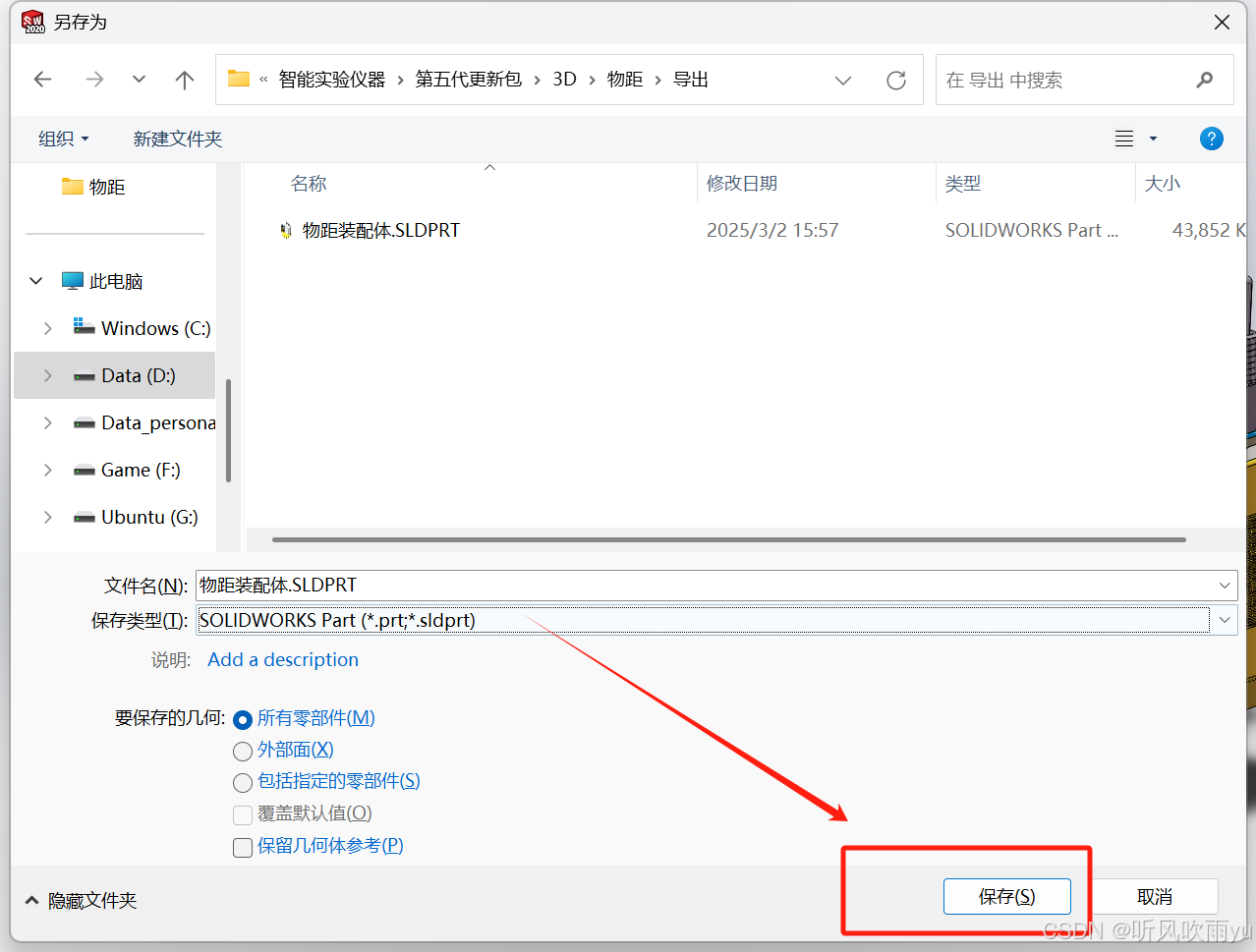

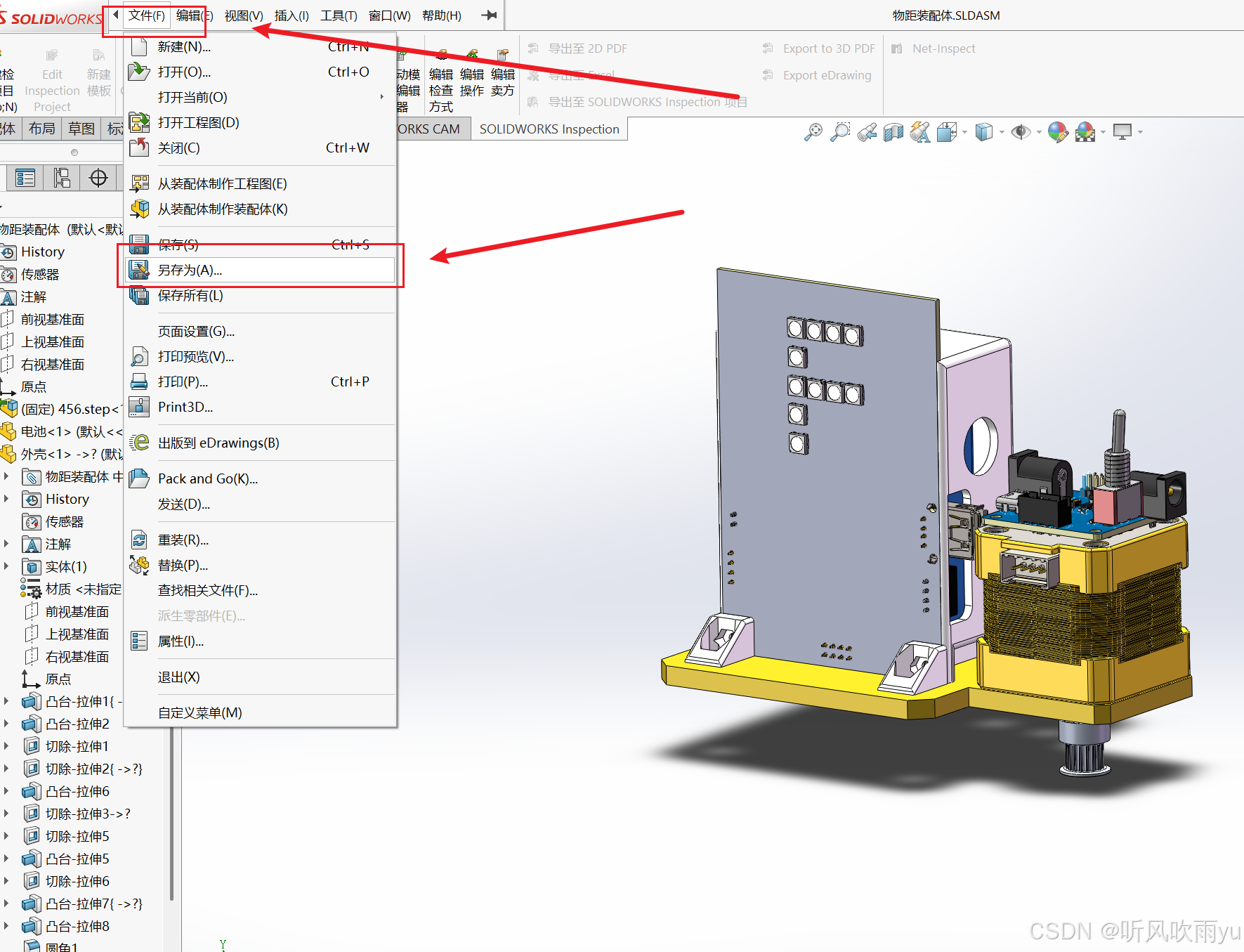

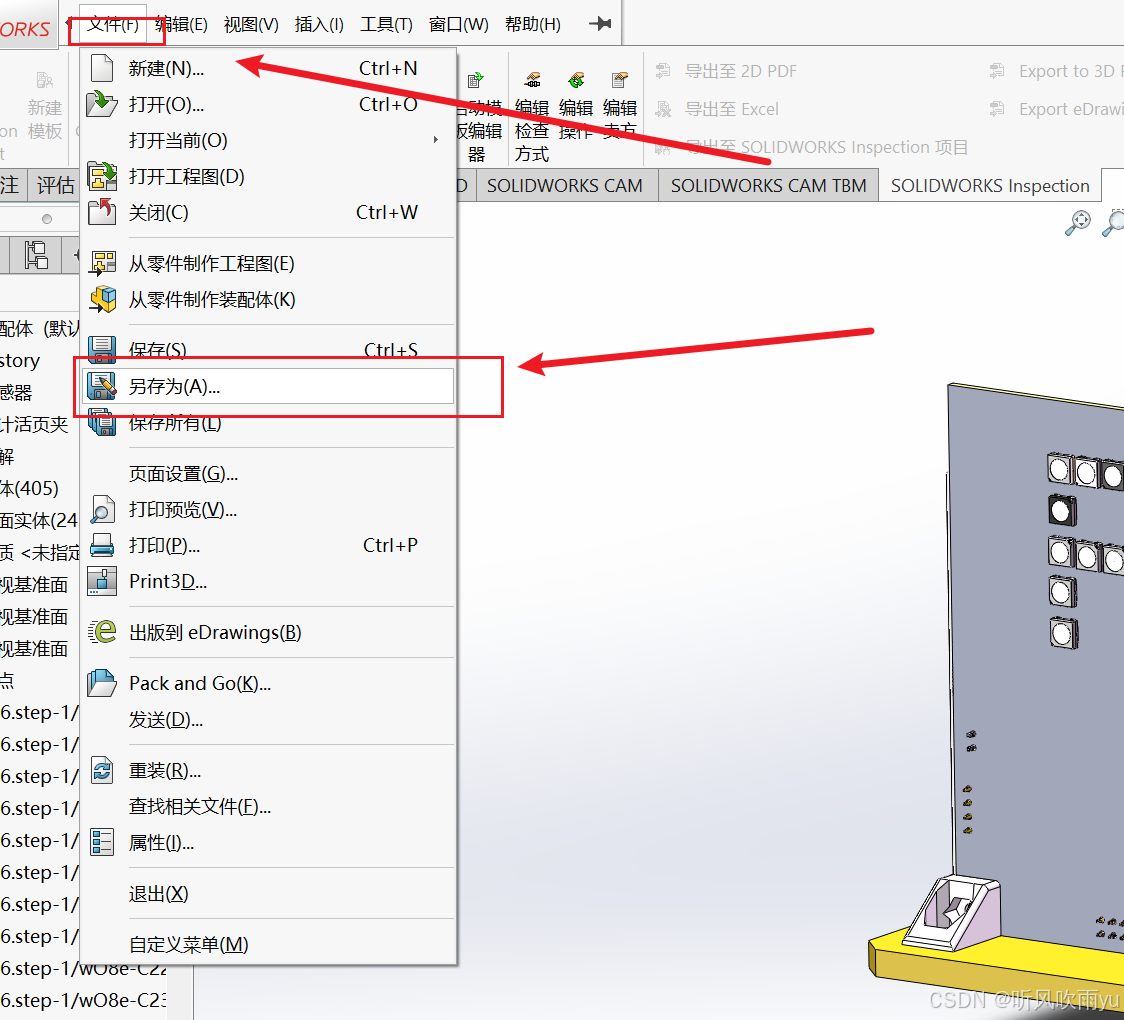

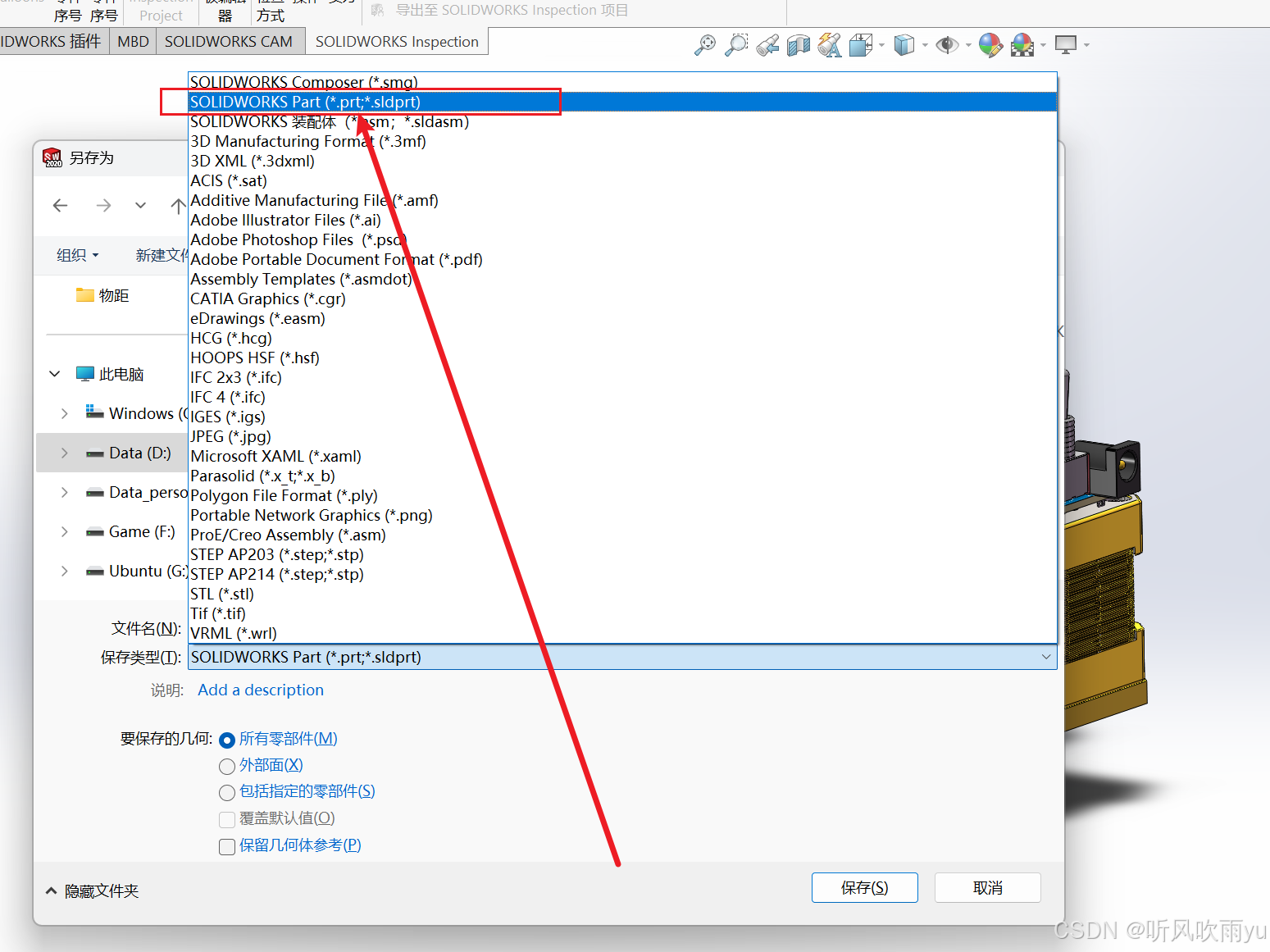

然后将其另存为.sldprt文件（就是普通零件格式）

保存

然后打开这个另存为的.sldprt文件进行下一步的导出STL操作。

1.导出STL

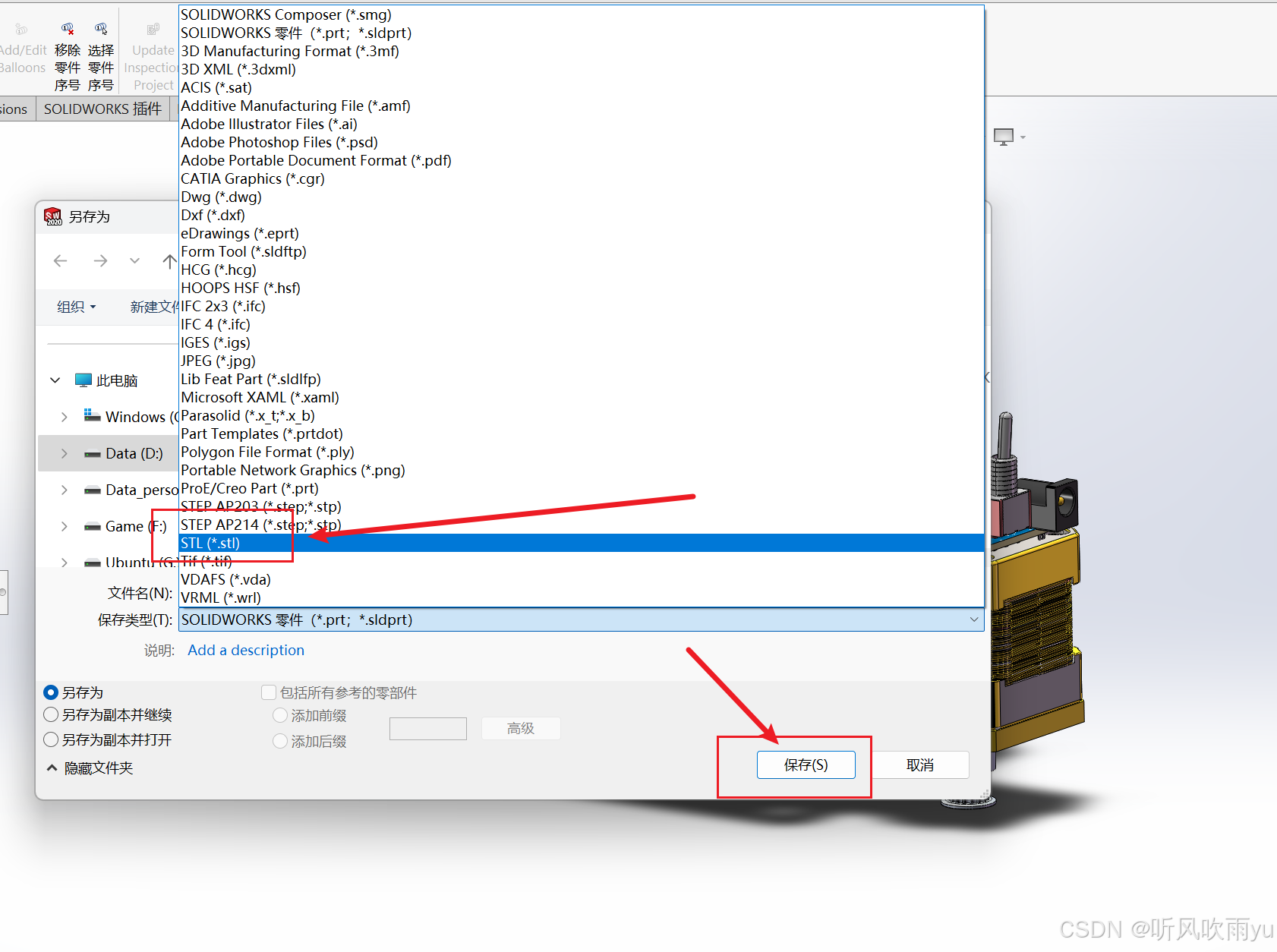

导出为STL并保存

Blender导出FBX

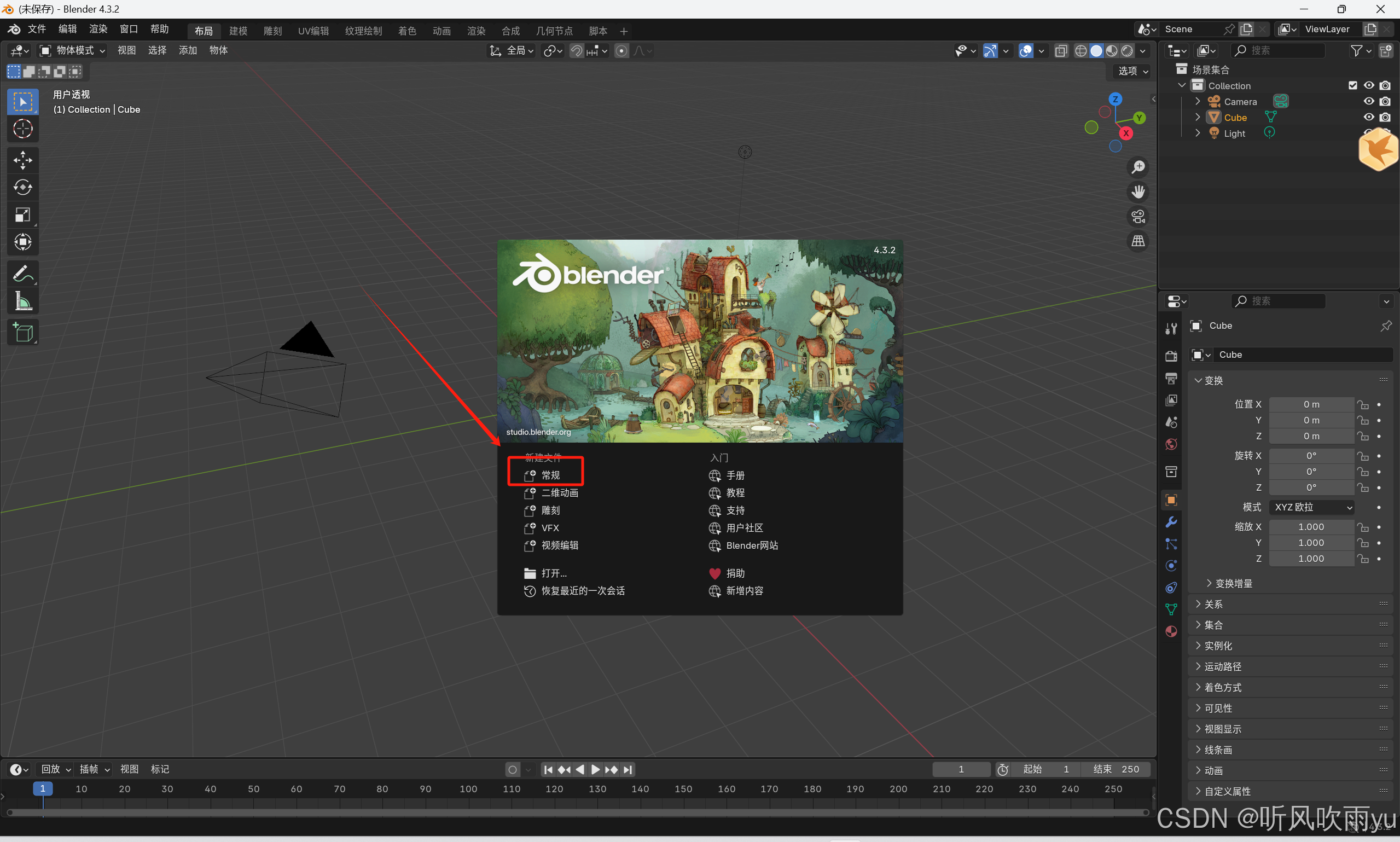

打开Blender

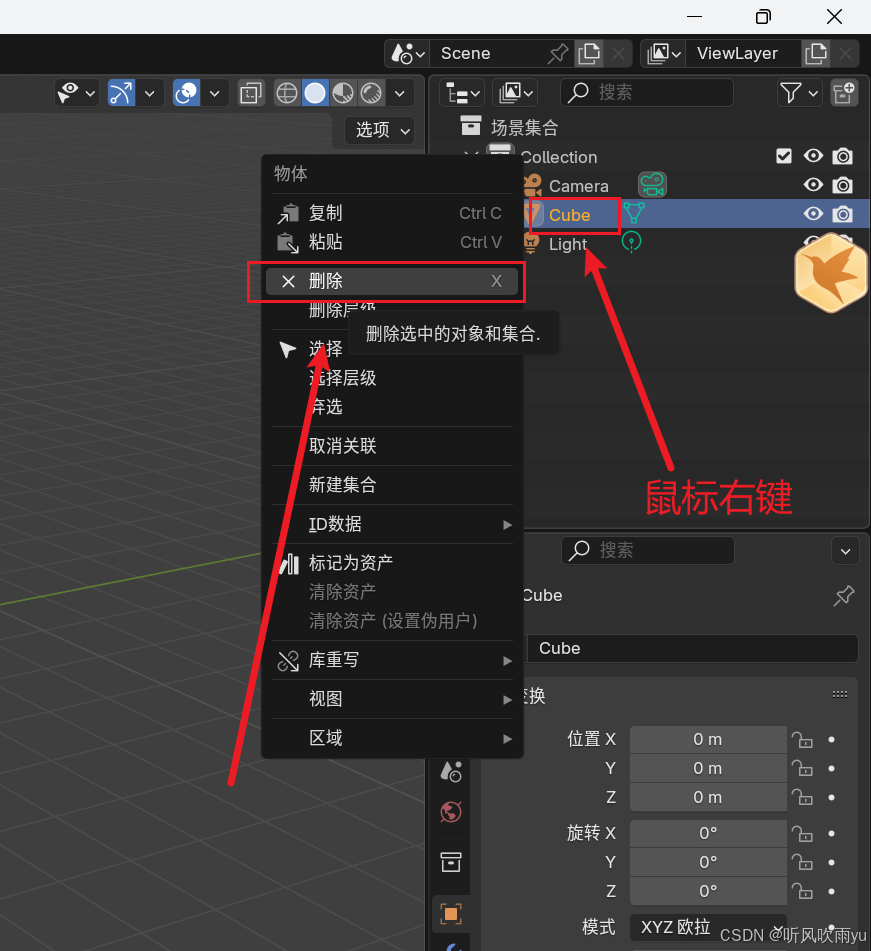

然后删除常规自动生成的正方体

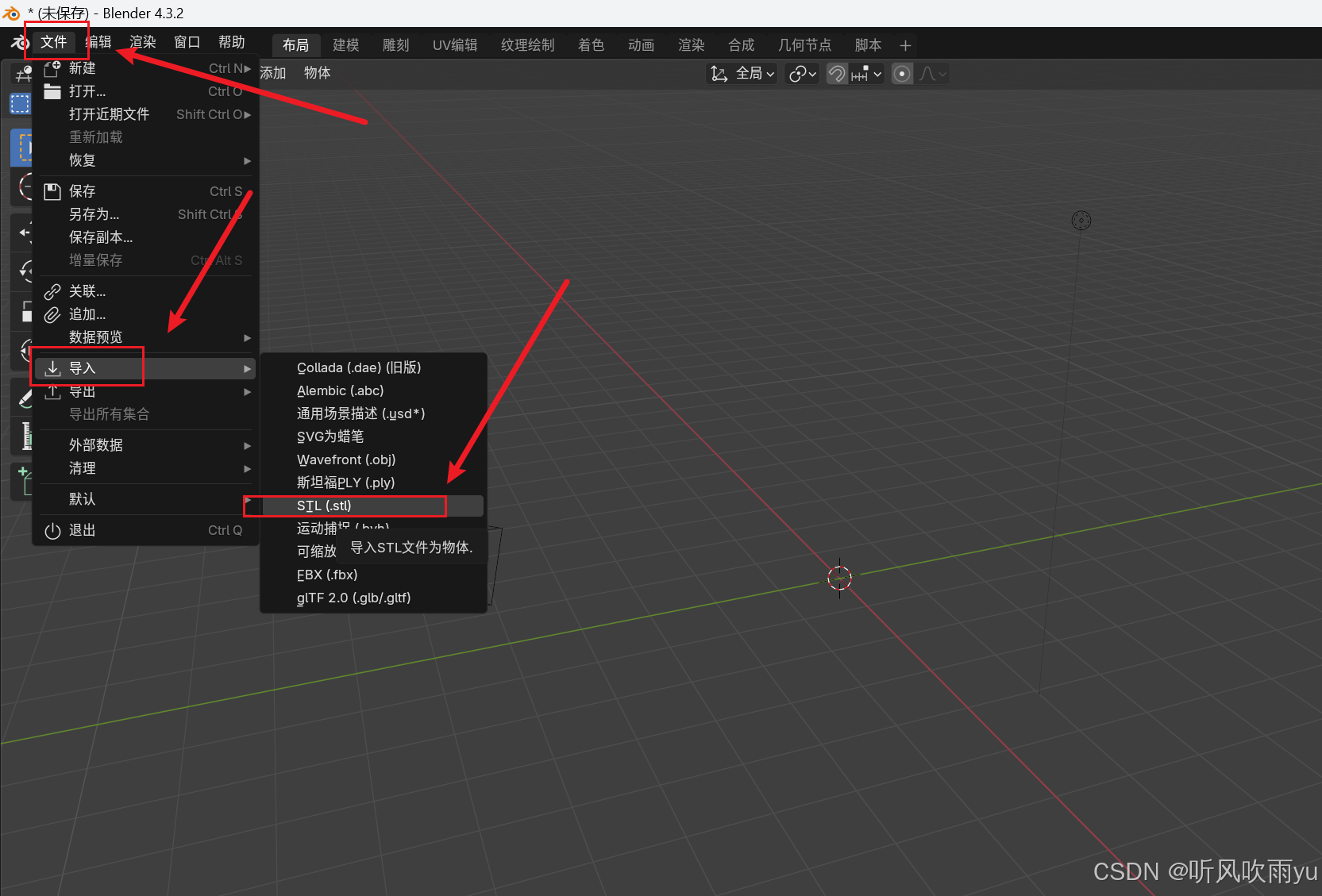

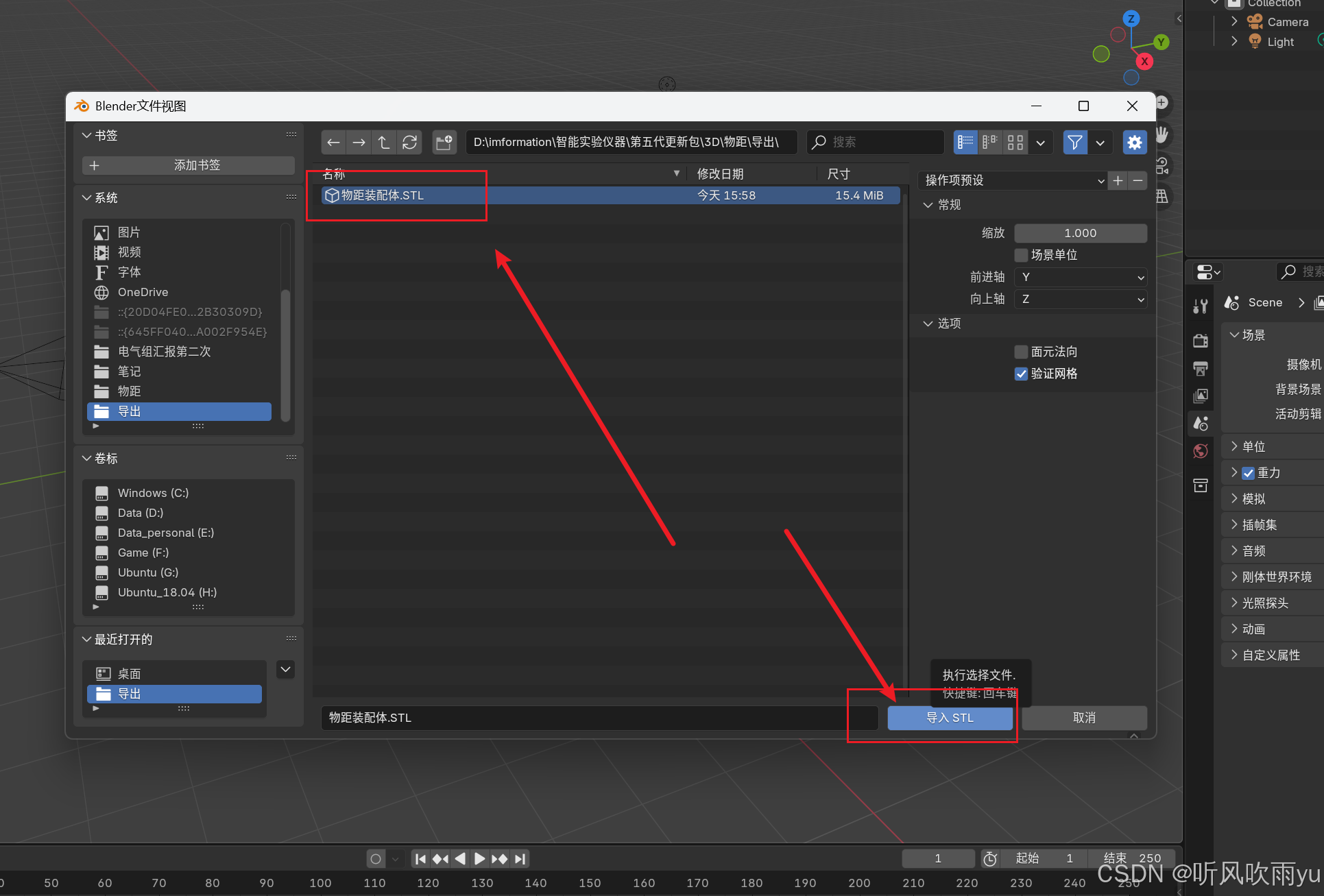

然后导入刚刚生成的STL文件

紧接着就可以直接导出为FBX格式了：

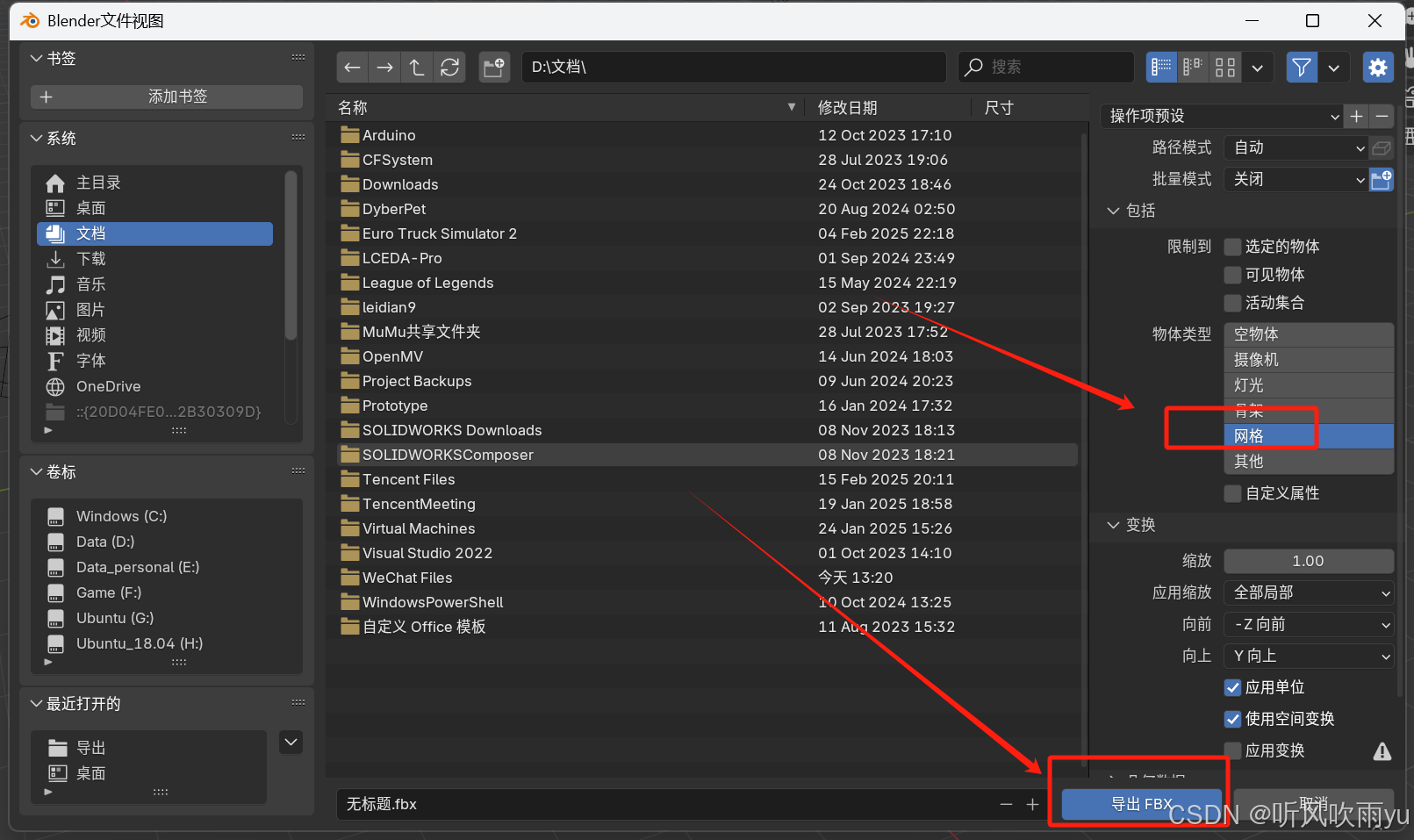

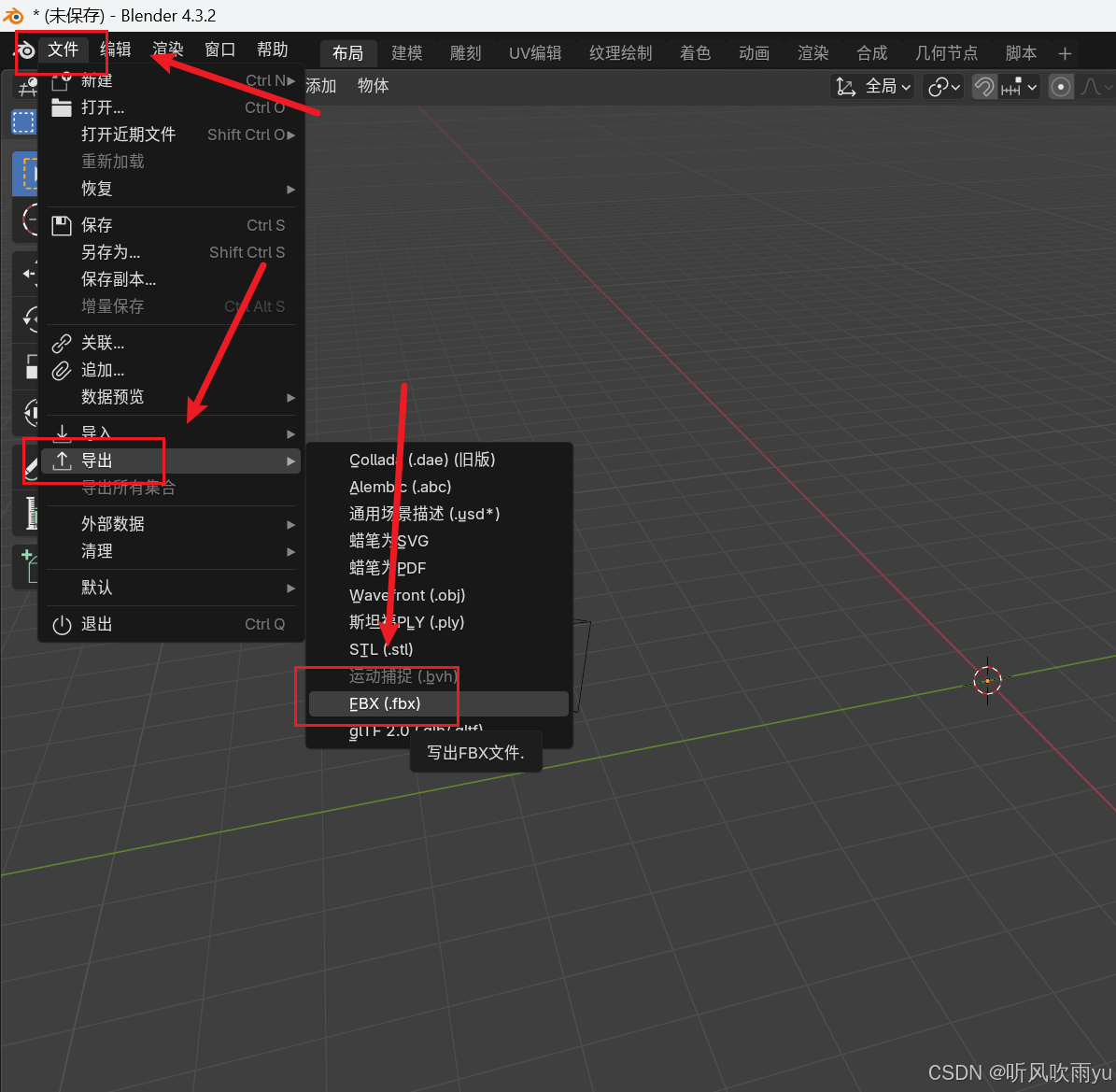

选择导出网格，导出

Unity导入FBX

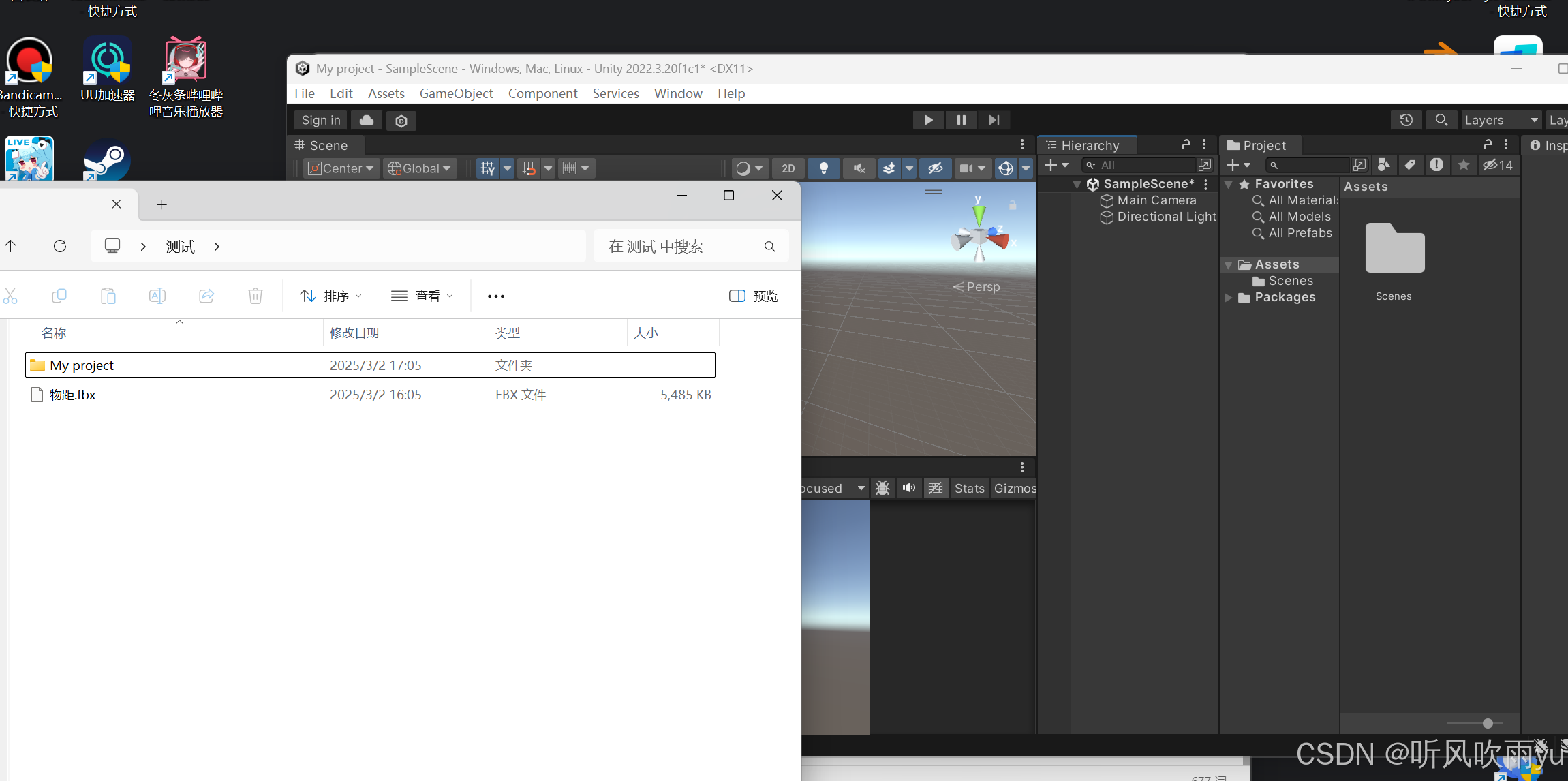

首先打开Unity工程，再打开刚刚导出的FBX文件

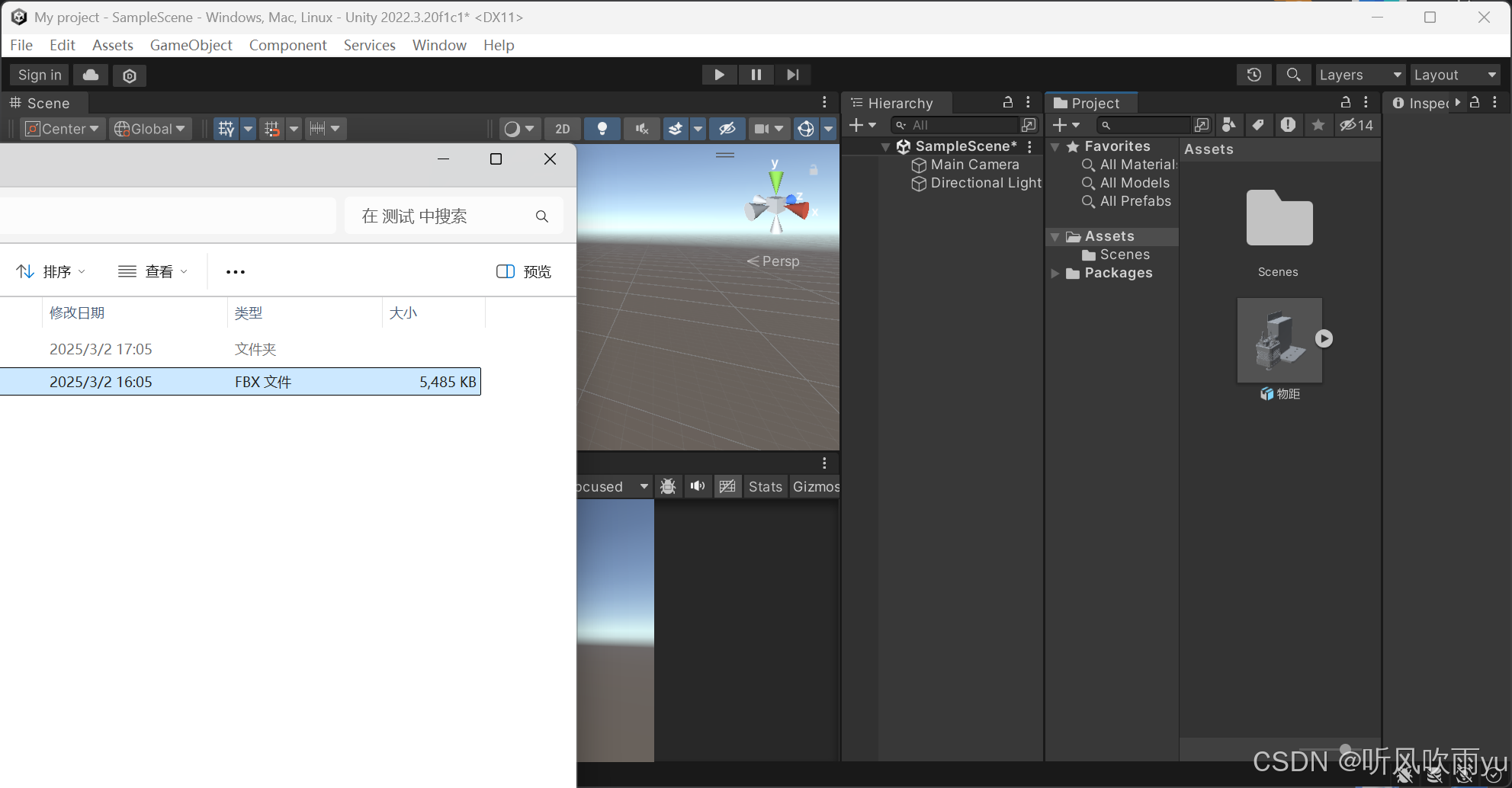

然后直接将FBX文件使用鼠标拖入到Unity当中

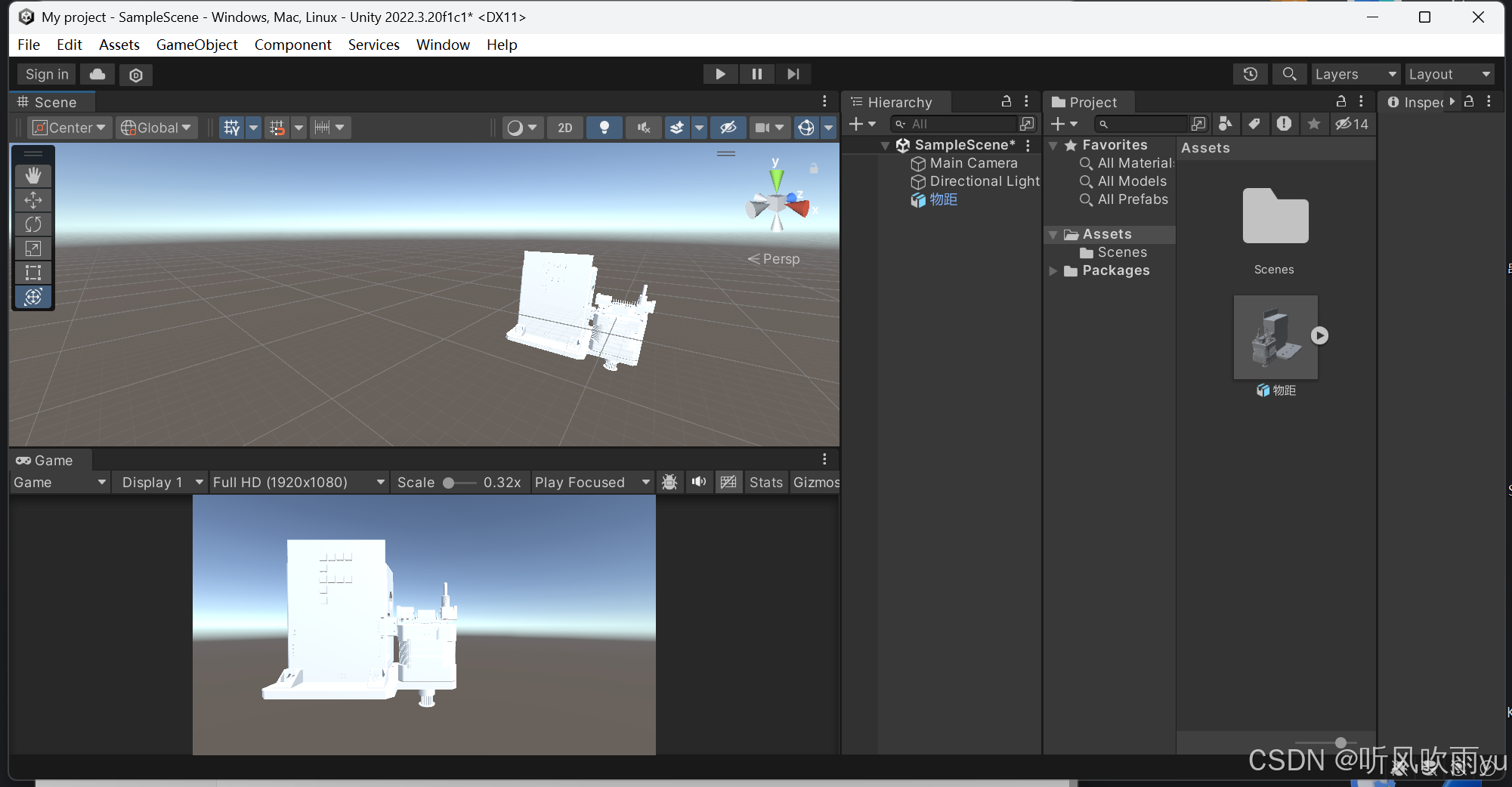

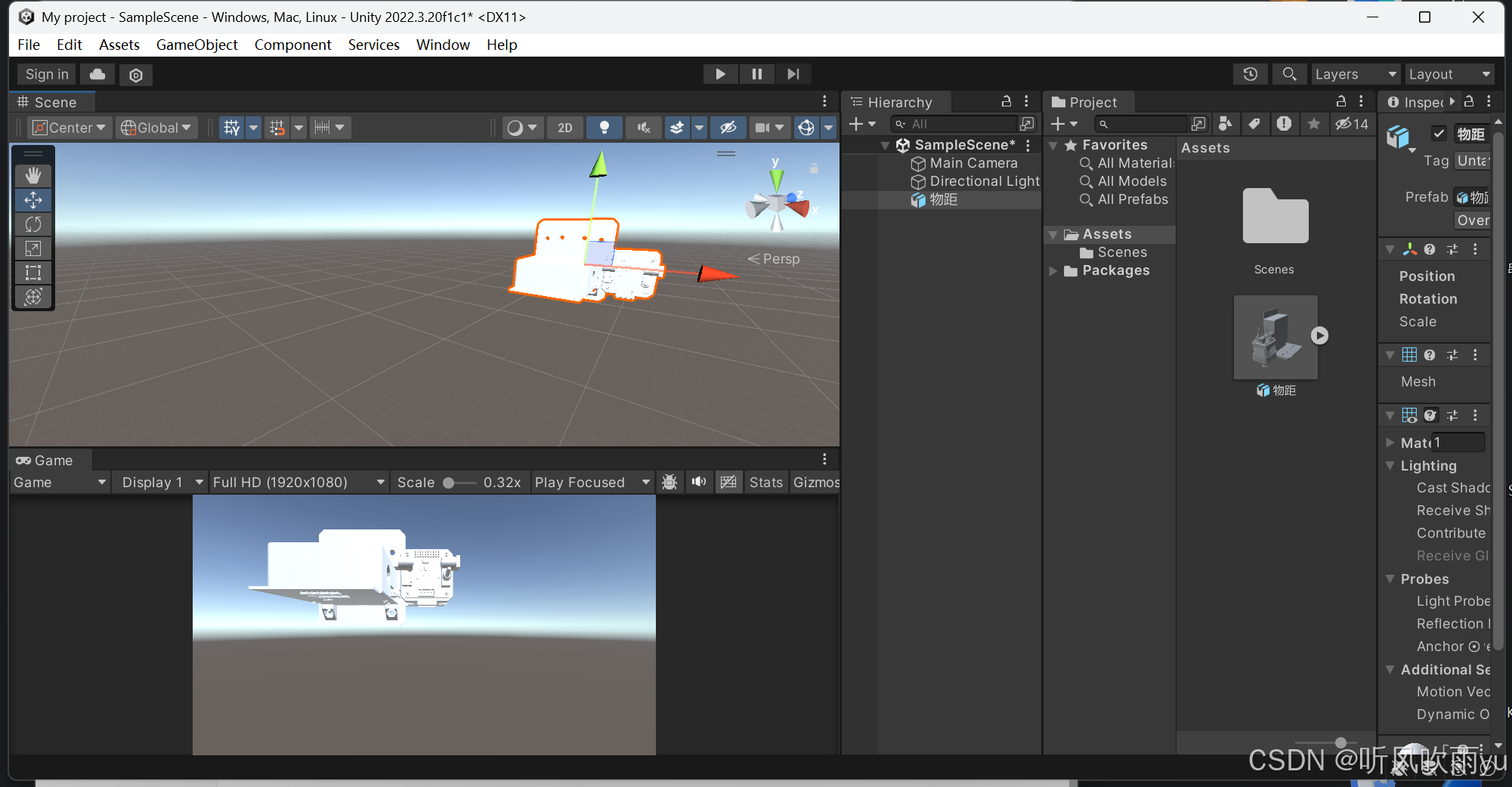

再把模型拖入到场景中

最后，调整一下模型的方向

这样，从SolidWorks导入模型到Unity当中就成功了。

第二种方法：3Dmax(推荐)

SolidWorks导出Step

首先打开装配体/零件文件

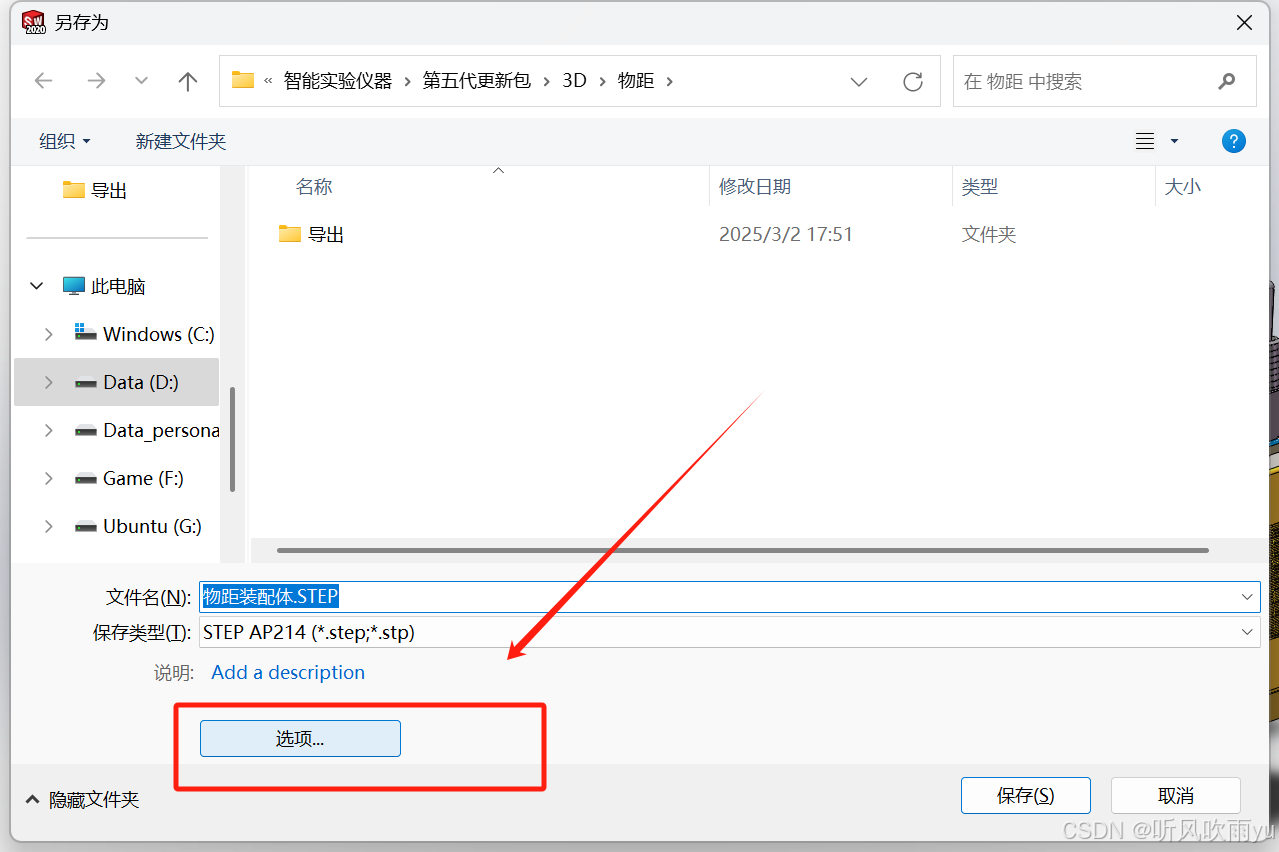

然后将其另存为.step

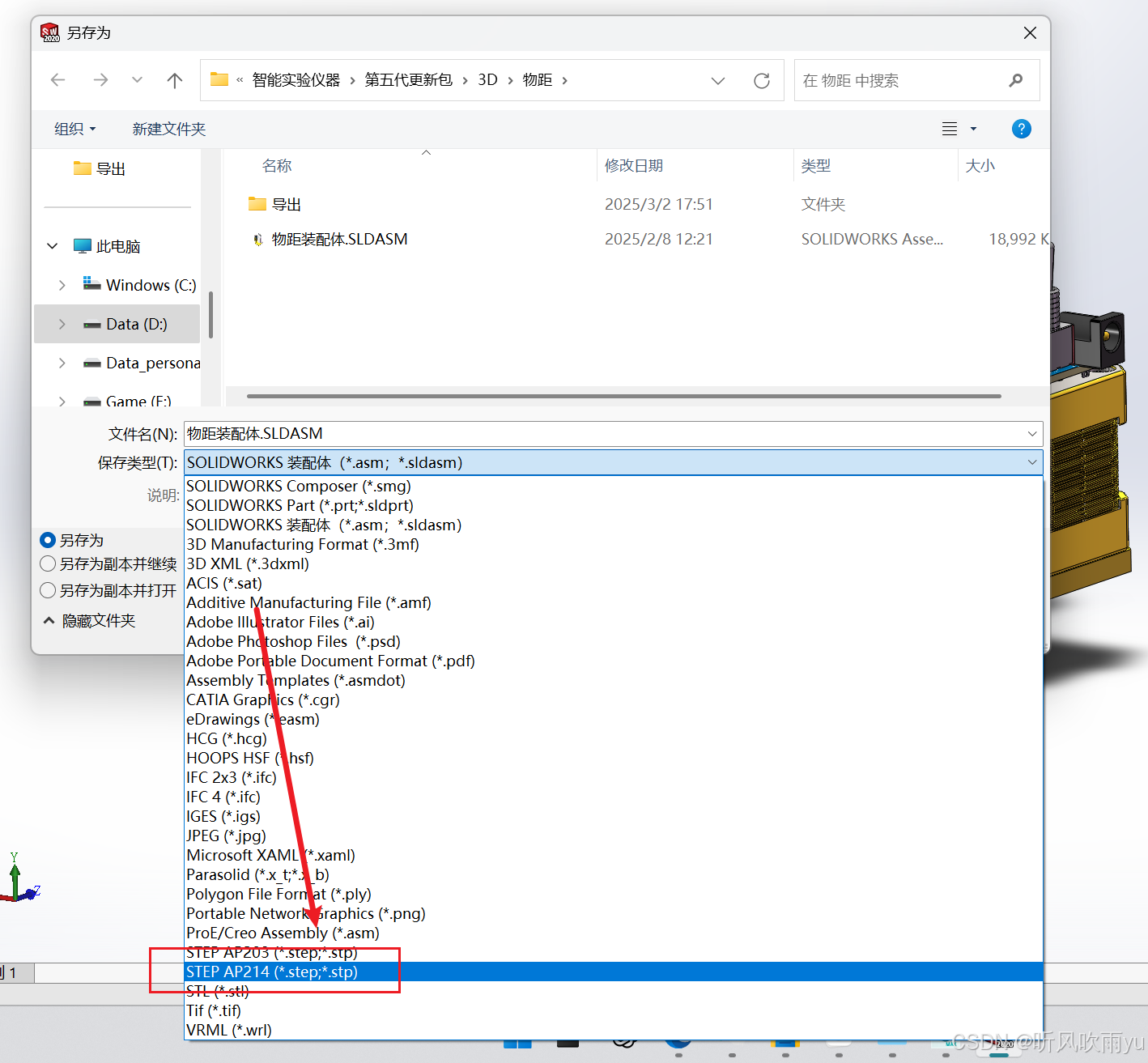

注意有两个.step，选择下面那个214

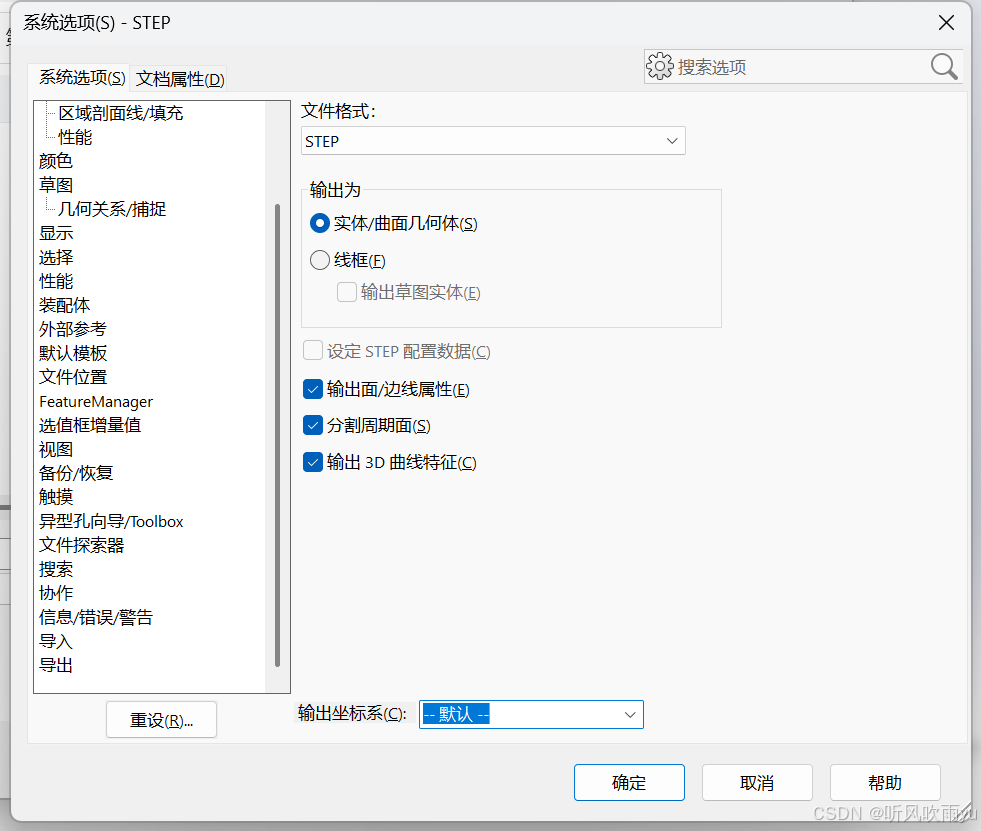

然后点击选项，将配置改为和我的一样的：

3Dmax导出

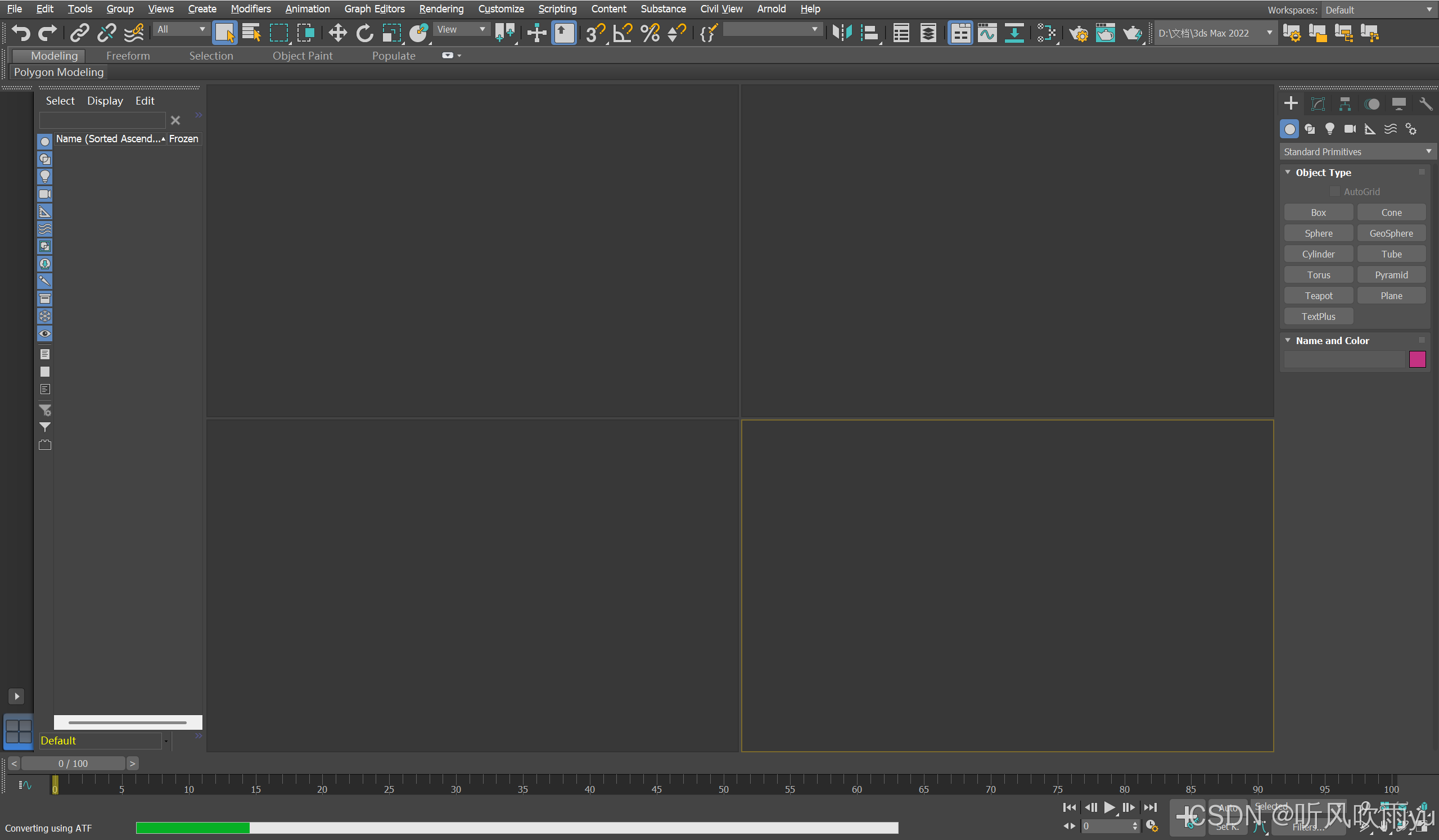

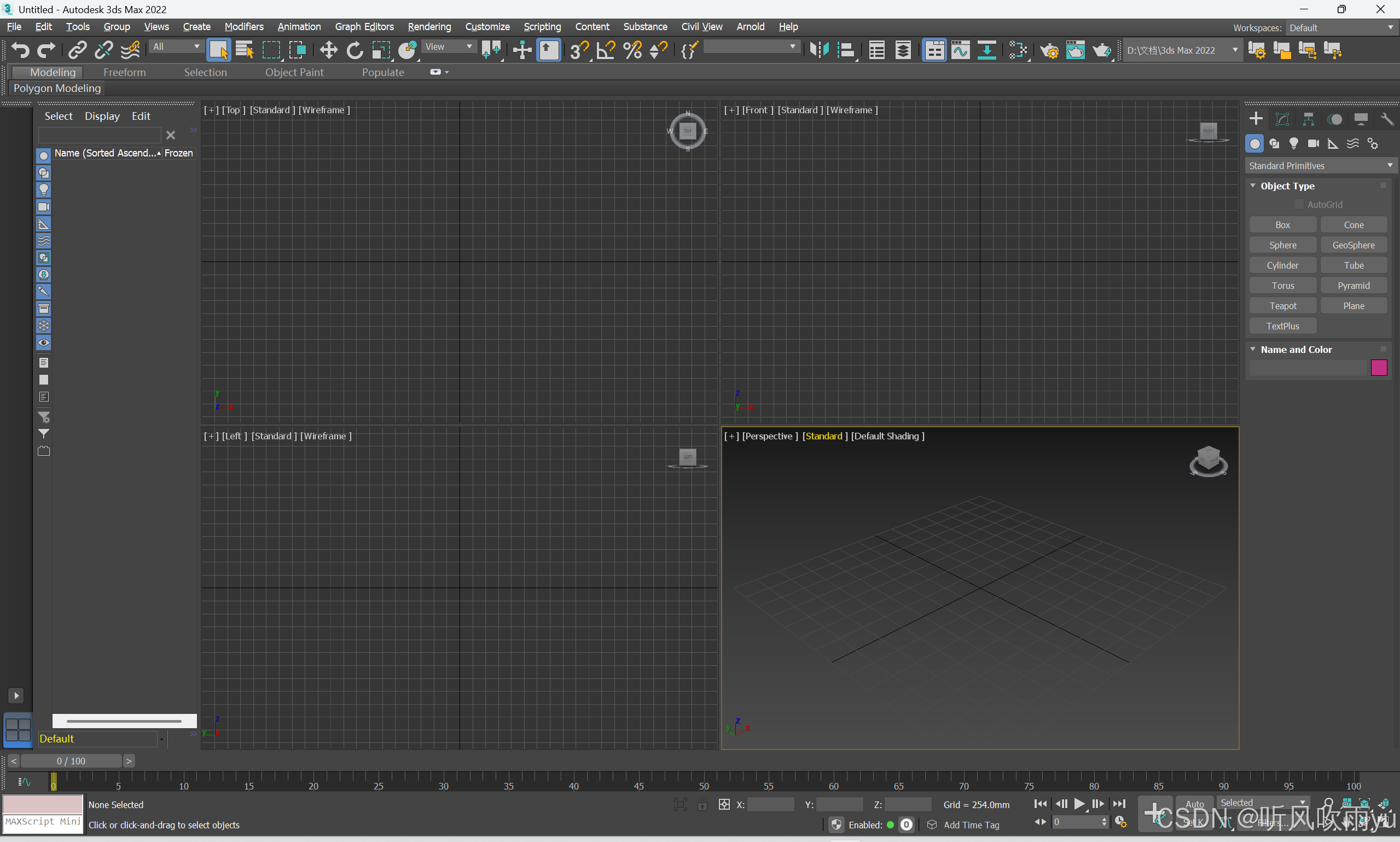

打开3Dmax

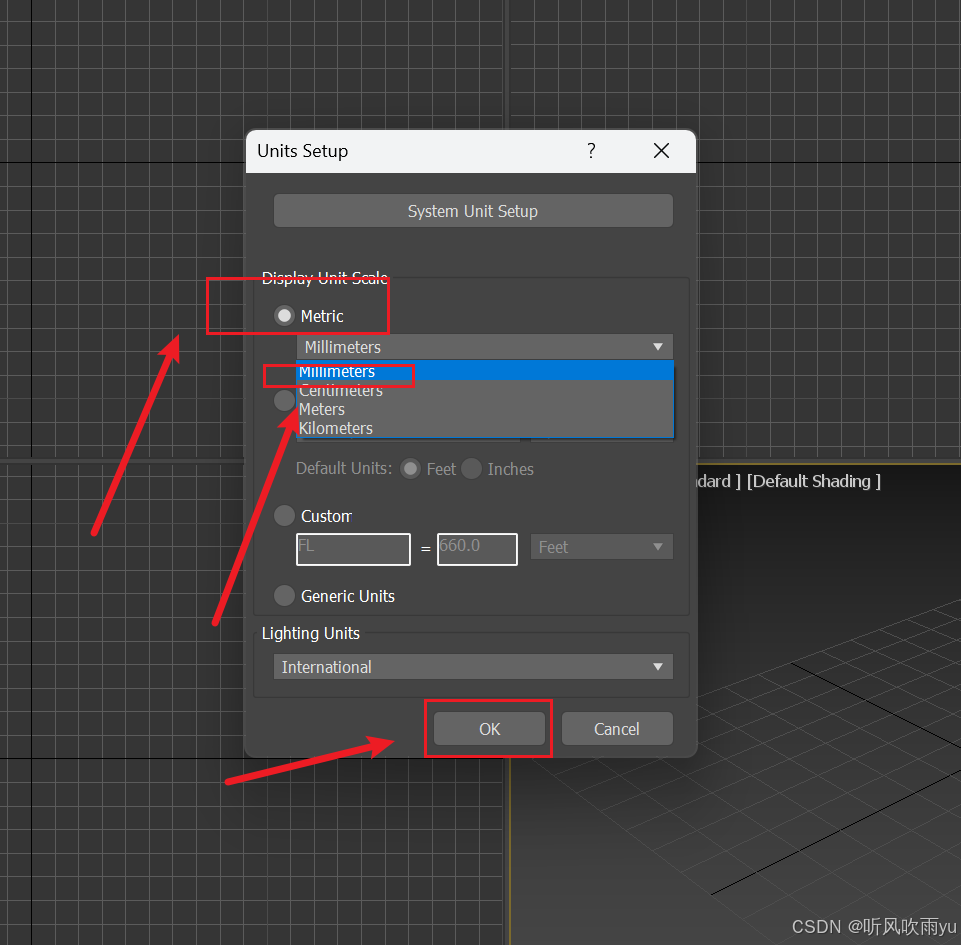

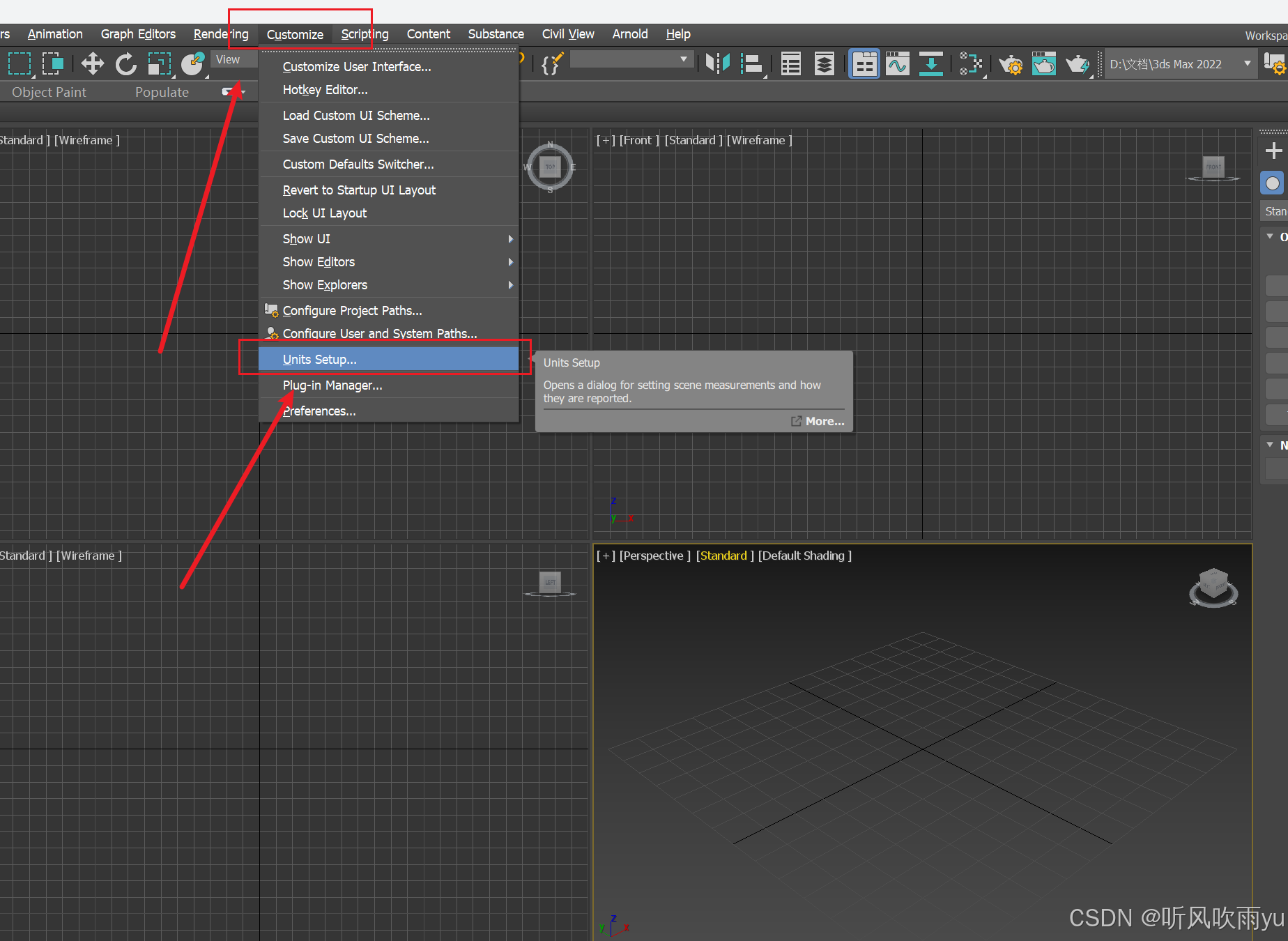

首先设置单位为mm

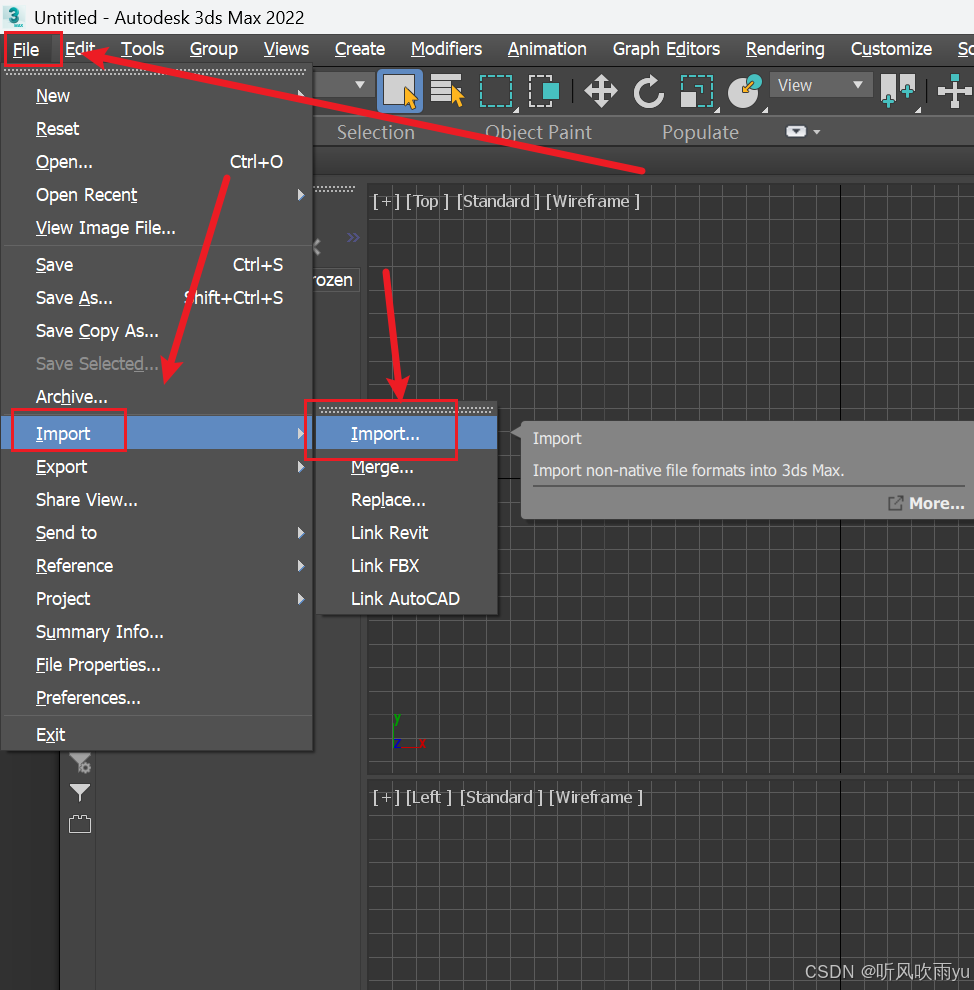

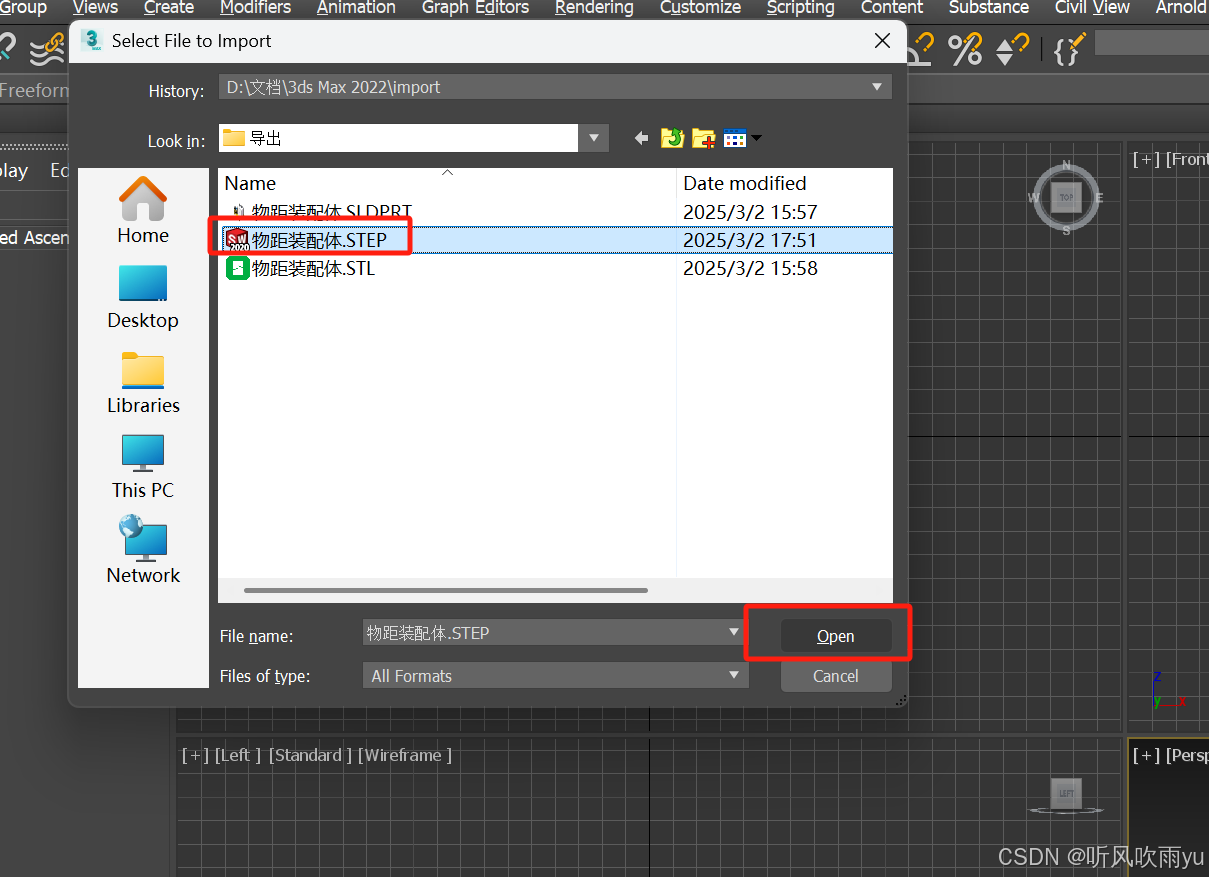

然后导入刚刚生成的STEP文件

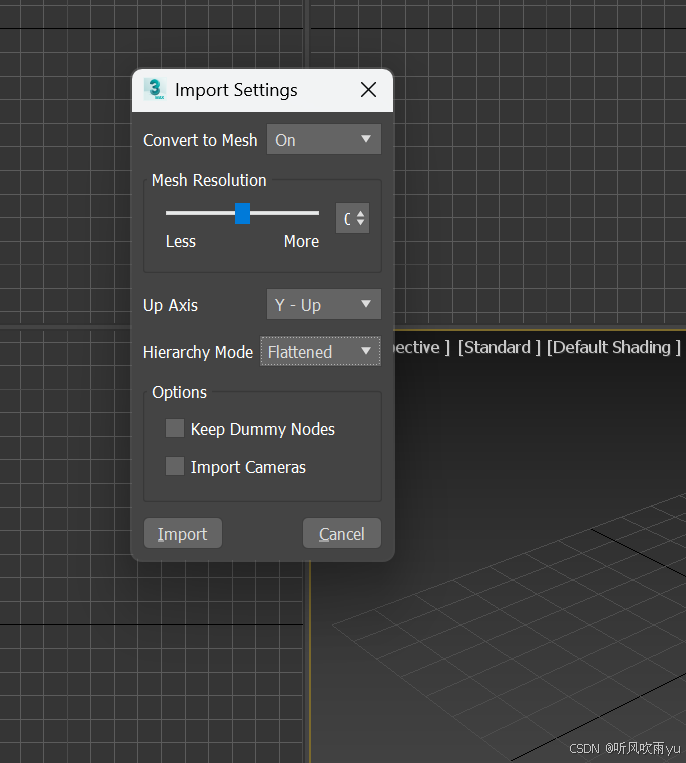

配置改为和我一样的：

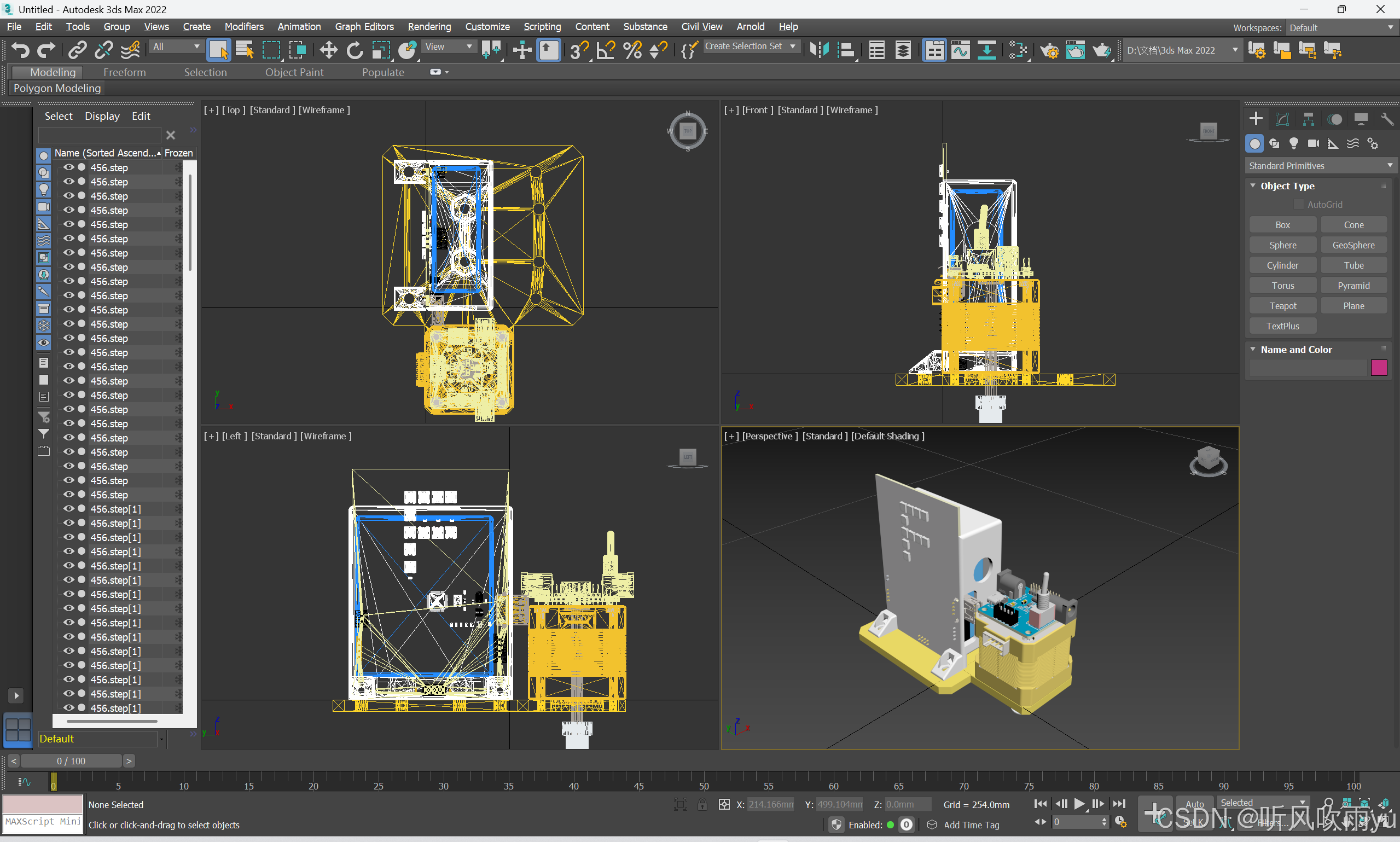

模型较大的话可能会有点卡有加载现象，稍等即可：

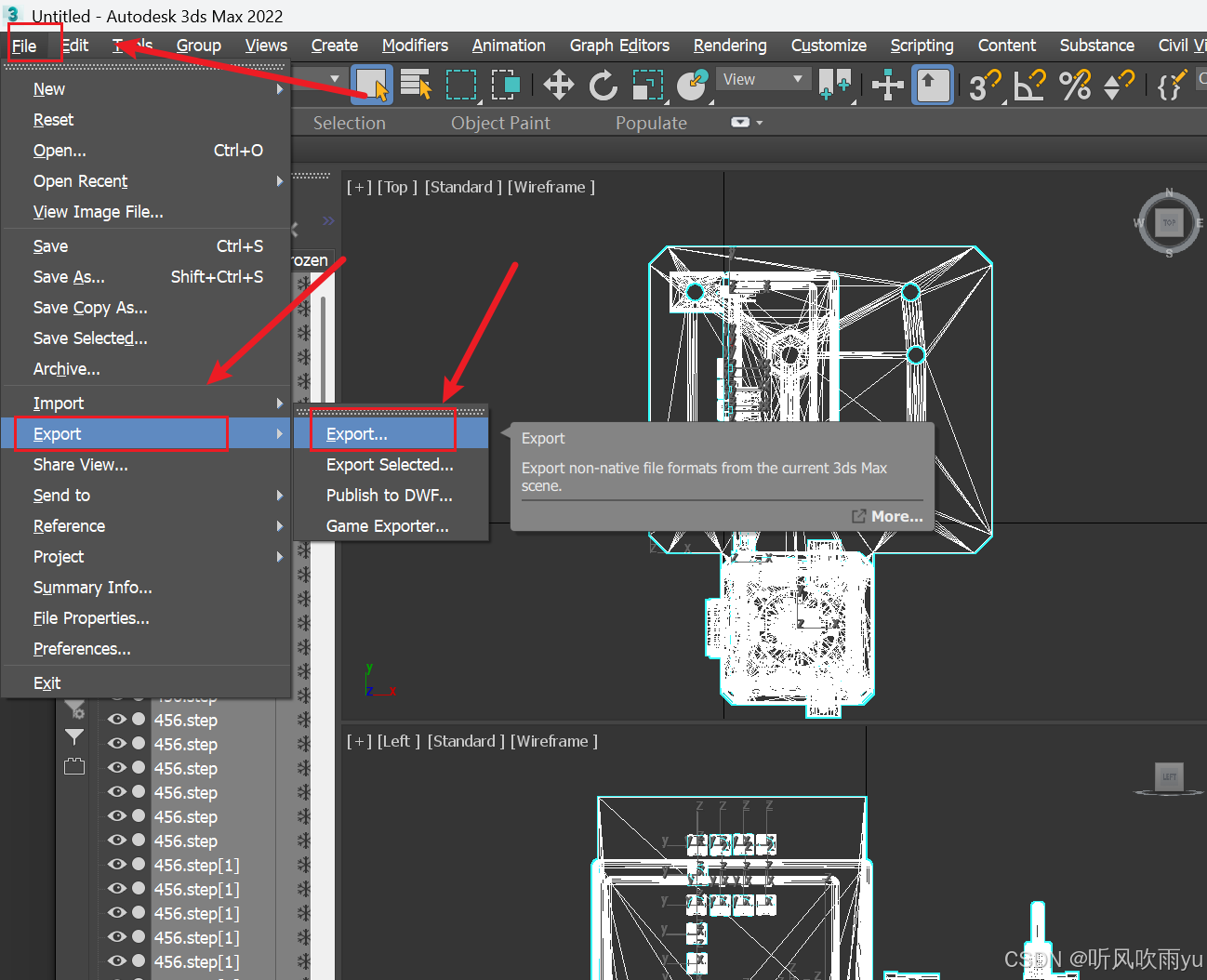

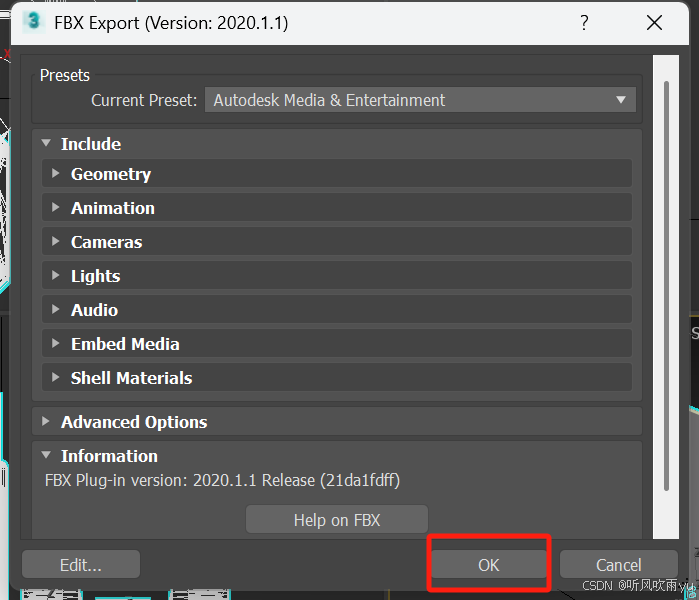

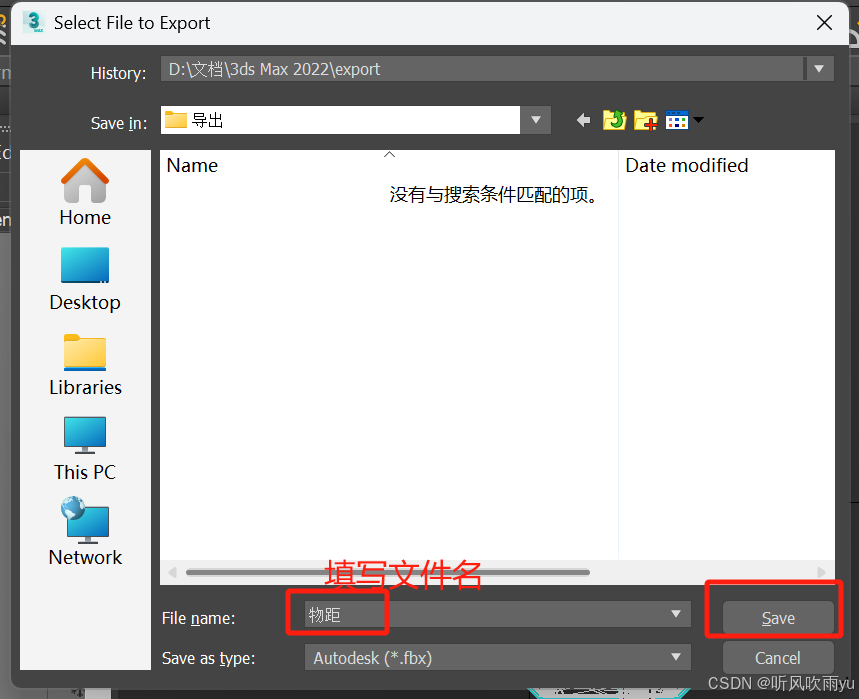

然后进行导出FBX操作：

到这里导出就完成了。

Unity导入FBX

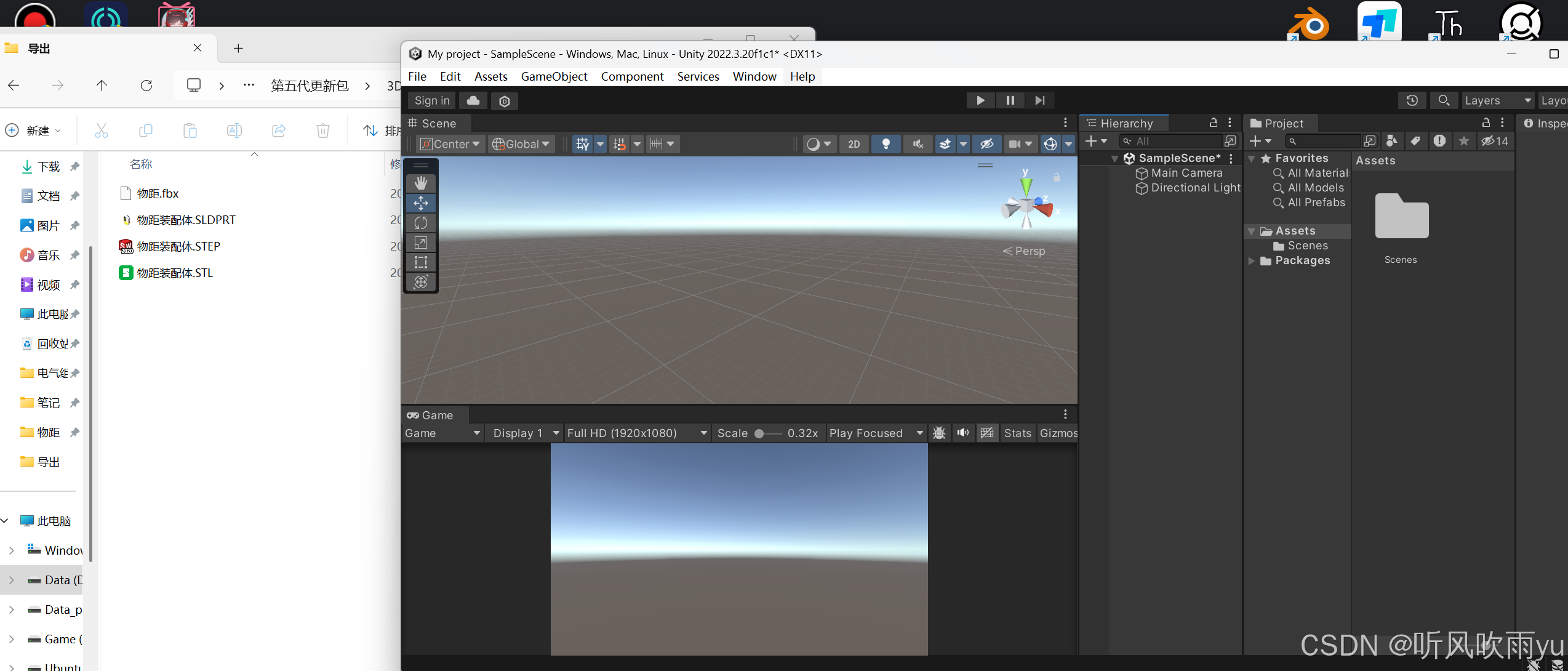

首先打开Unity工程和刚刚导出的fbx文件

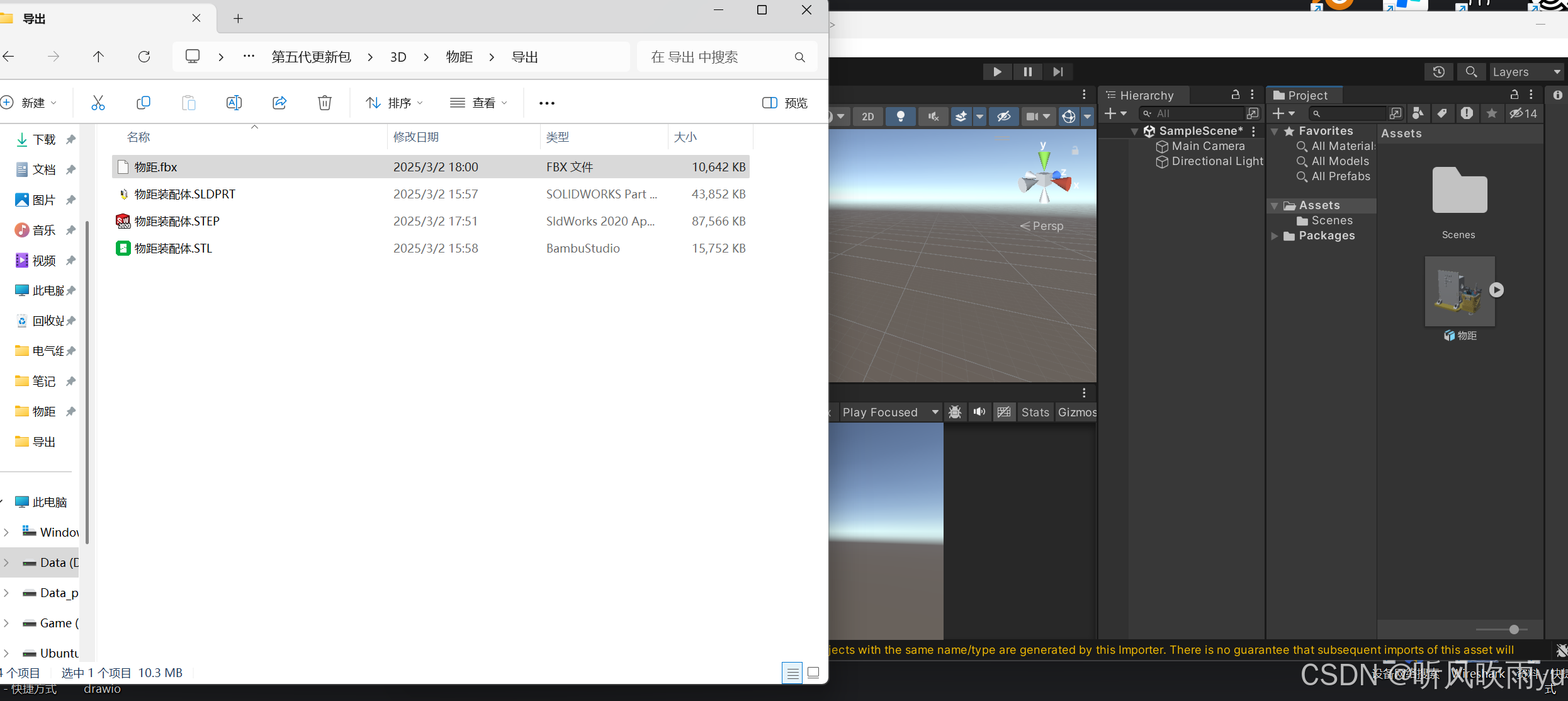

然后直接将fbx文件拖入至unity工程中即可
