卷积运算（convolutional operation）和边缘检测（edge detection）

来源：Coursera吴恩达深度学习课程

卷积运算（convolutional operation）是卷积神经网络最基本的组成部分（fundamental building blocks），使用边缘检测（edge detection）作为入门样例（motivating example）。接下来，你会看到卷积是如何进行运算的。

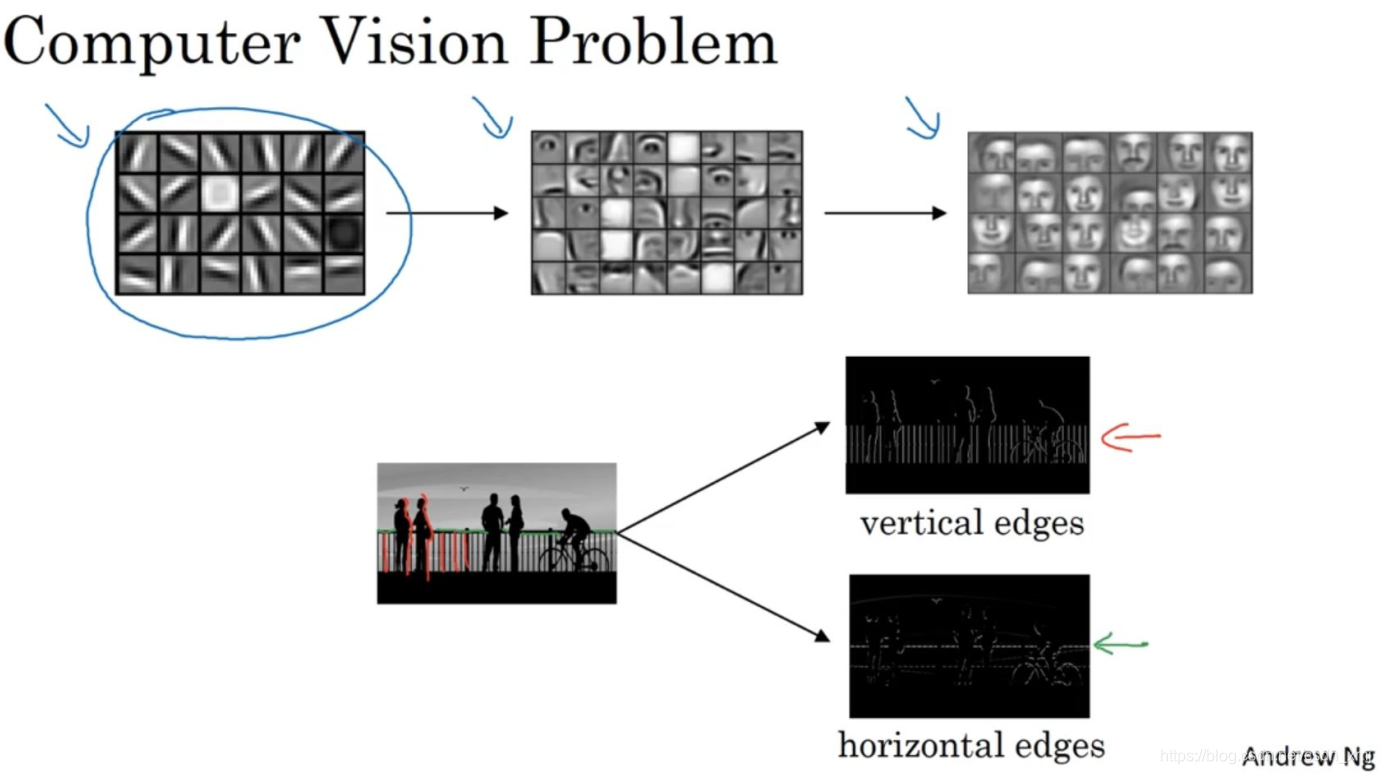

在之前的人脸例子中，我们知道神经网络的前几层是如何检测边缘的，然后，后面的层有可能检测到物体的部分区域，更靠后的一些层可能检测到完整的物体。让我们举个例子（下方），给了这样一张图片，让电脑去搞清楚这张照片里有什么物体，你可能做的第一件事是检测图片中的垂直边缘（vertical edges）和水平边缘（horizontal edges）。所以如何在图像中检测这些边缘？



这是一个6×6的灰度图像（grayscale image）。因为是灰度图像，所以它是6×6×1的矩阵，为了检测图像中的垂直边缘，需要构造一个3×3矩阵。在共用习惯中，在卷积神经网络的术语中，它被称为过滤器（filter），也被称为核（kernel）。对这个6×6的图像进行卷积运算。在过滤器覆盖的区域执行：每个元素对应相乘再求和。

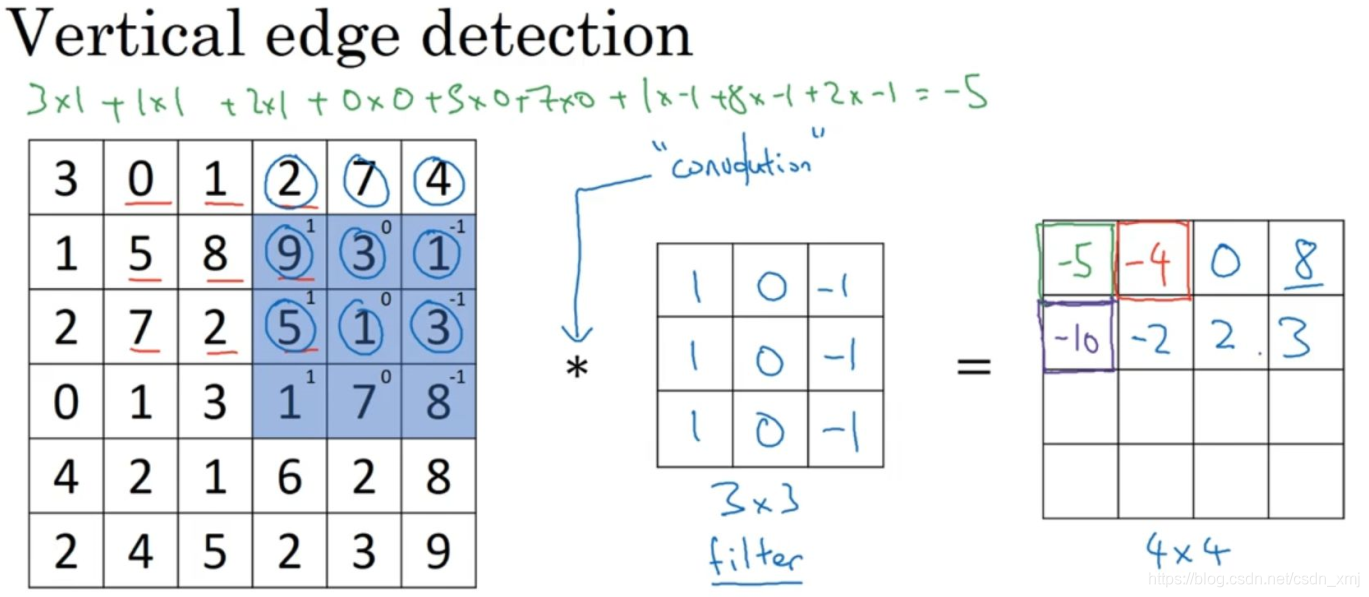

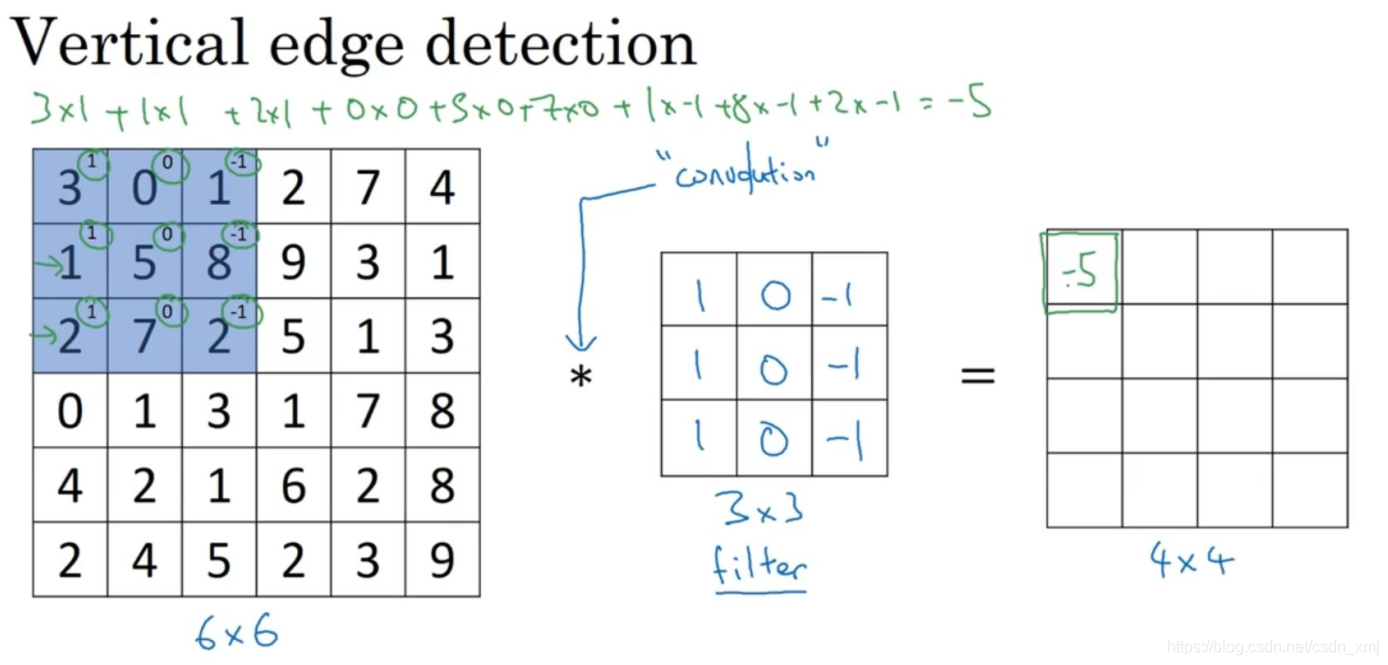

第一次计算：3×1 + 1×1 + 2×1 + 0×0 + 5×0 + 7×0 + 1×(-1) + 8×(-1) + 2×(-1) = -5，下图绿色部分。

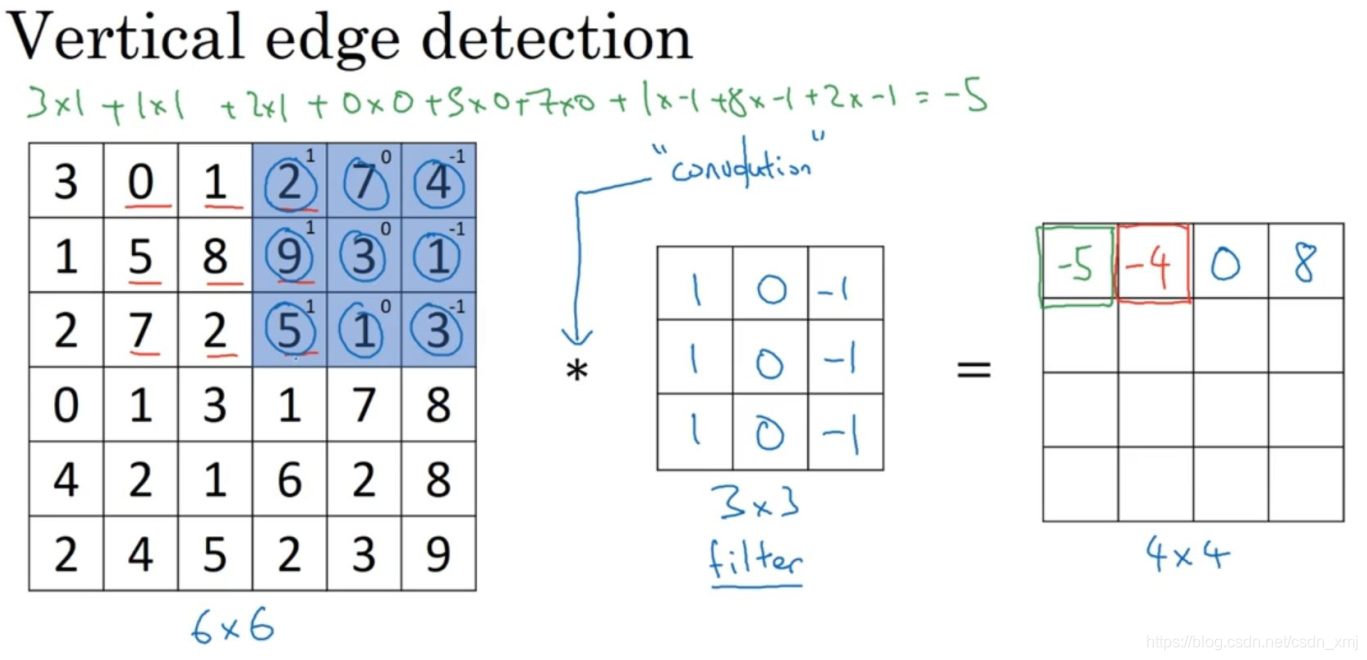

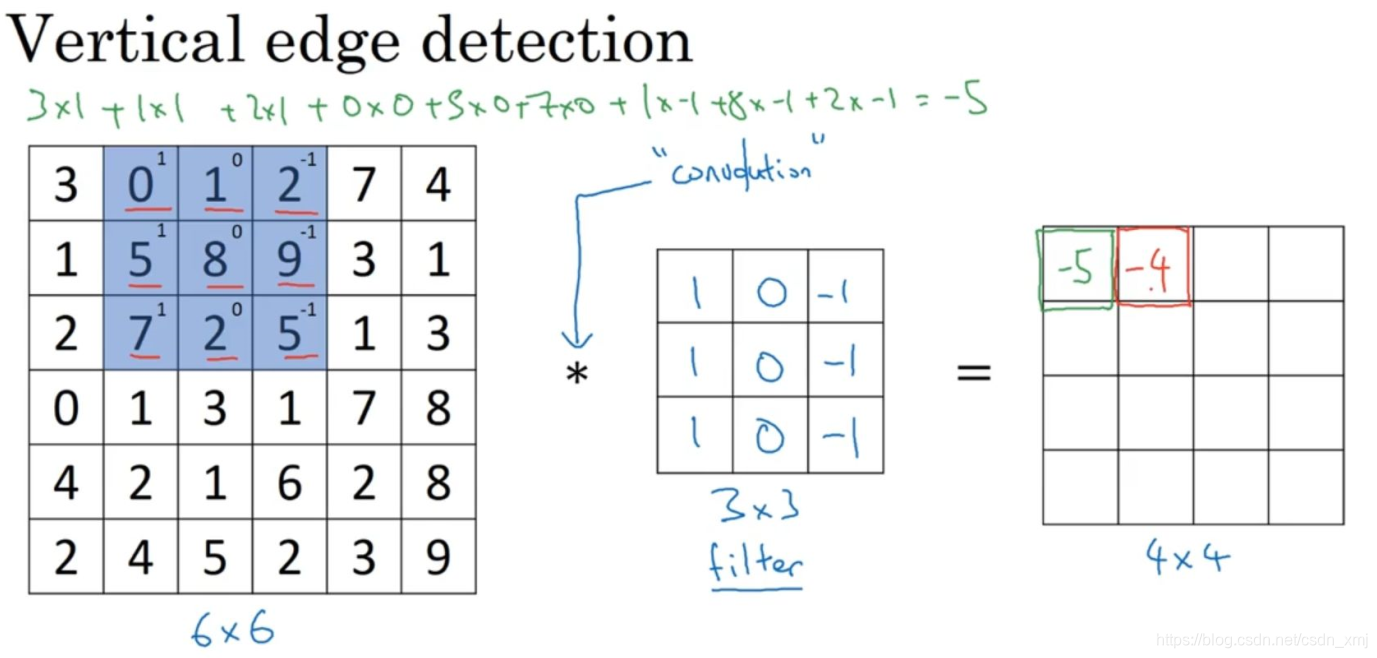

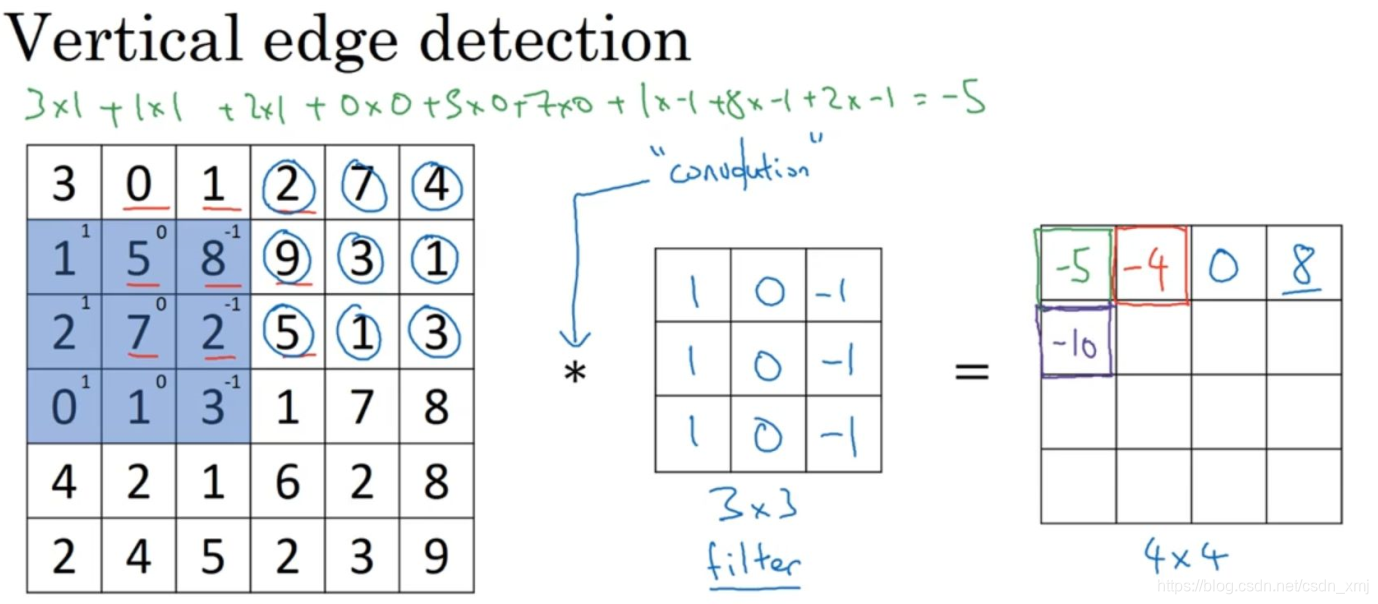

类似的，第二次计算：0×1 + 5×1 + 7×1 + 1×0 + 8×0 + 2×0 + 2×(-1) + 9×(-1) + 5×(-1)  = -4，下图红色部分。

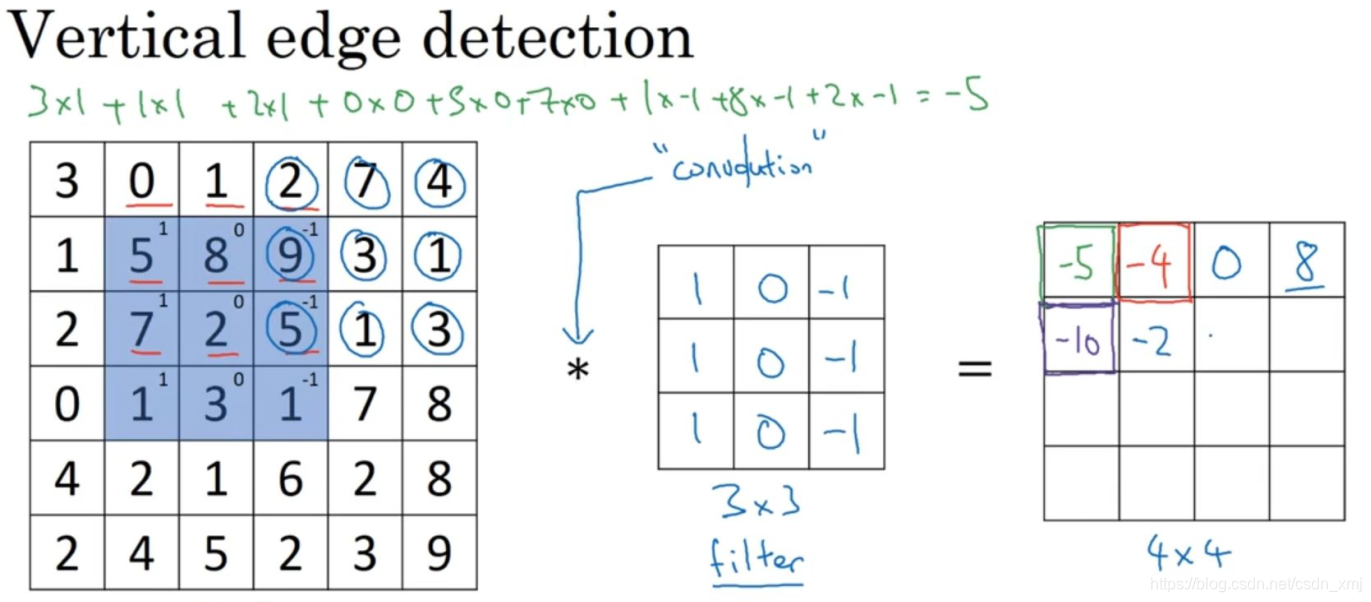

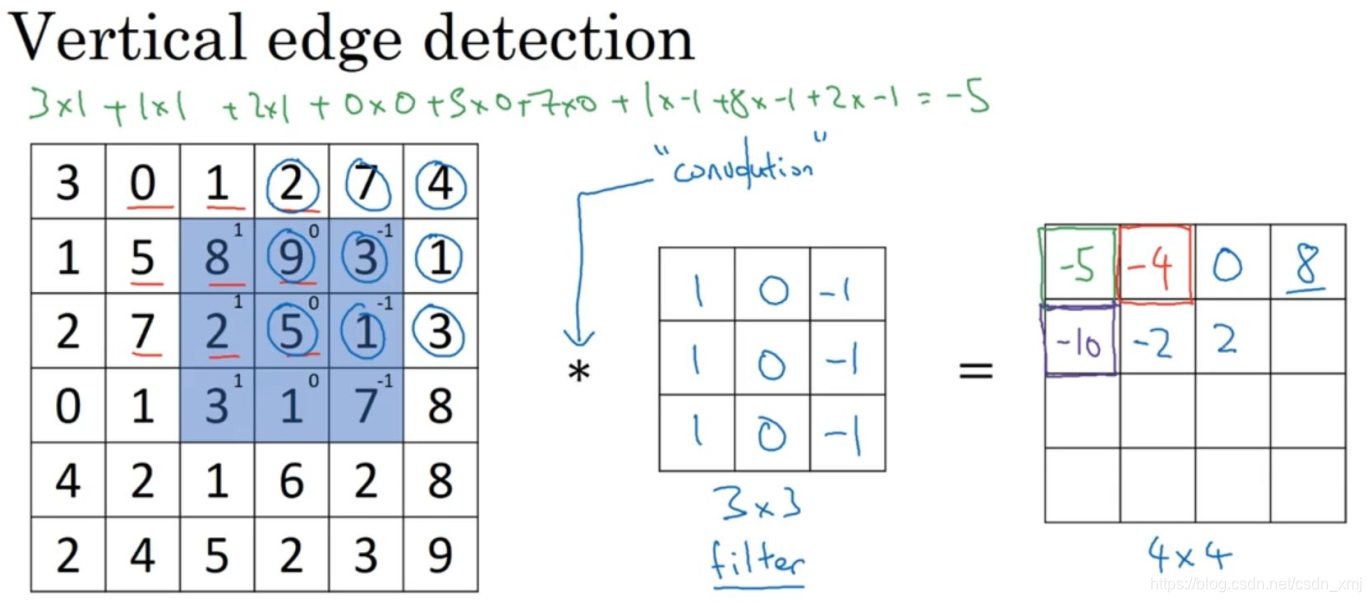

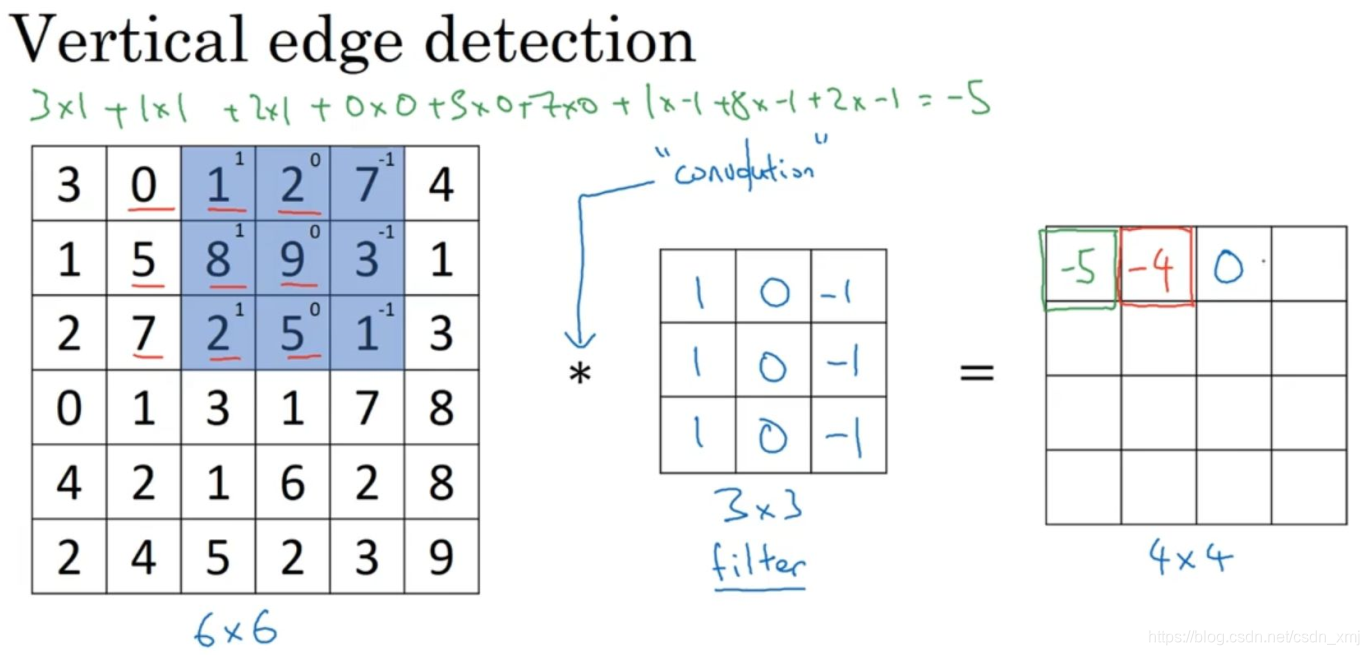

其他位置以此类推：

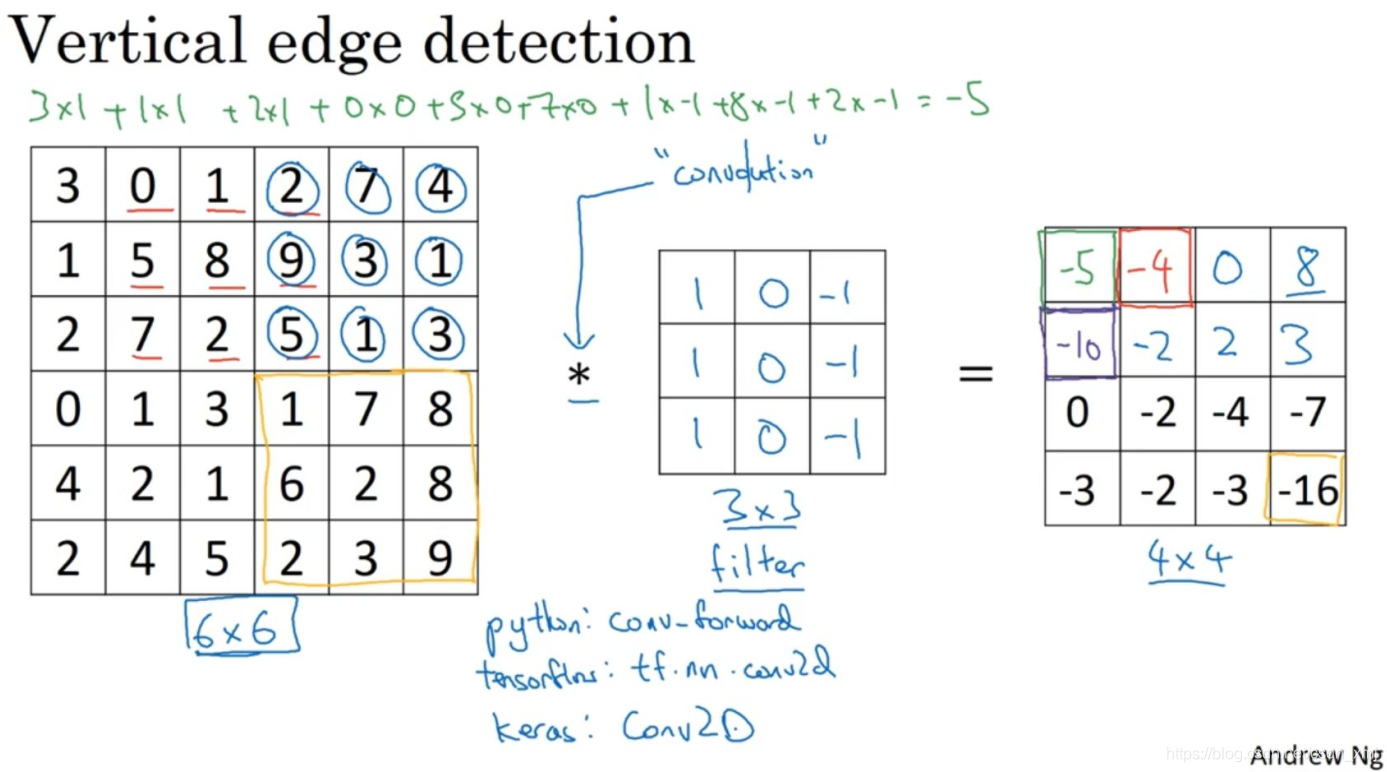

最后，得到最后的4×4如下图。

卷积运算用星号“*”（asterisk）来表示，用3×3的过滤器对其进行卷积。python中，卷积用conv_forward()表示；tensorflow中，卷积用tf.nn.conv2d()表示；keras中，卷积用Conv2D()表示。这个卷积运算的输出将会是一个4×4的矩阵，这个就是垂直边缘检测器。为什么这样可以做垂直边缘检测呢？看另外一个例子。

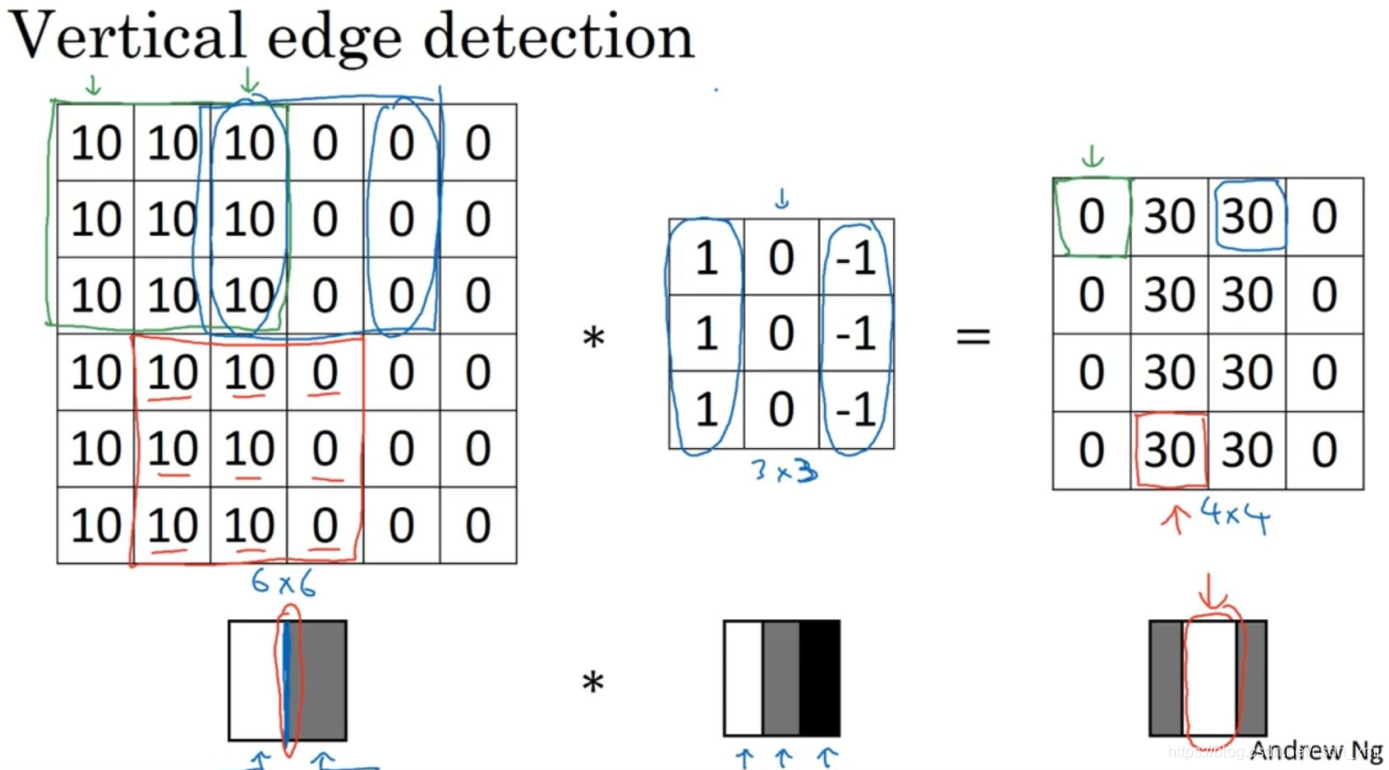

这是一个简单的6×6图像，左边的一半是10，右边一般是0。如果你把它当成一个图片，左边那部分看起来是白色的，像素值10是比较亮的像素值，右边像素值比较暗，我使用灰色来表示0，尽管它也可以被画成黑的。图片里，有一个特别明显的垂直边缘在图像中间，这条垂直线是从黑到白的过渡线，或者从白色到深色。

如果你用一个1000×1000的图像，而不是6×6的图片，可以很好地检测出图像中的垂直边缘。在这个例子中，在输出图像中间的亮处，表示在图像中间有一个特别明显的垂直边缘。从垂直边缘检测中可以得到的启发是，因为使用3×3的矩阵（过滤器），所以垂直边缘是一个3×3的区域，左边是明亮的像素（bright pixels），中间的并不需要考虑，右边是深色像素（dark pixels）。在这个6×6图像的中间部分，明亮的像素在左边，深色的像素在右边，就被视为一个垂直边缘，卷积运算提供了一个方便的方法来发现图像中的垂直边缘。
