逆变器专题（16）-构网型逆变器与跟网型逆变器

最新推荐文章于 2025-03-13 21:13:07 发布

白衣微茫

最新推荐文章于 2025-03-13 21:13:07 发布

阅读量5.7k

点赞数 10

文章标签：算法智能硬件嵌入式硬件硬件架构硬件工程

本文链接：https://blog.csdn.net/cyc19980105/article/details/136406941

版权

相应仿真原件请移步资源下载

现如今，常规的逆变器控制方法主要分为跟网型以及构网型逆变器

跟网型逆变器即常规意义上的并网逆变器，即输出电流直接接入大电网，通常为电流源型逆变器，其输出电流的相位与频率时随着电网电压而随时进行改变的，如下图所示：

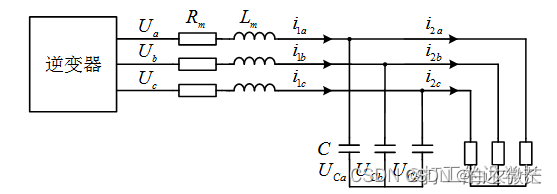

构网型逆变器，其输出连接负载，通常情况下为电压源型逆变器，其输出电压相位通常为自行设置，例如下垂控制以及VSG，其提供了输出电压的相位以及幅值，如下图所示:

根据不同的需求即可对逆变器进行不同的控制，实现相应的功能
