vivado ila调试解决Use the Refresh Device command with a valid Probes (debug_nets.ltx) file before

diandianxing928

于 2025-03-06 14:51:54 发布

阅读量403

点赞数 4

文章标签： fpga开发

本文链接：https://blog.csdn.net/diandianxing928/article/details/146070492

版权

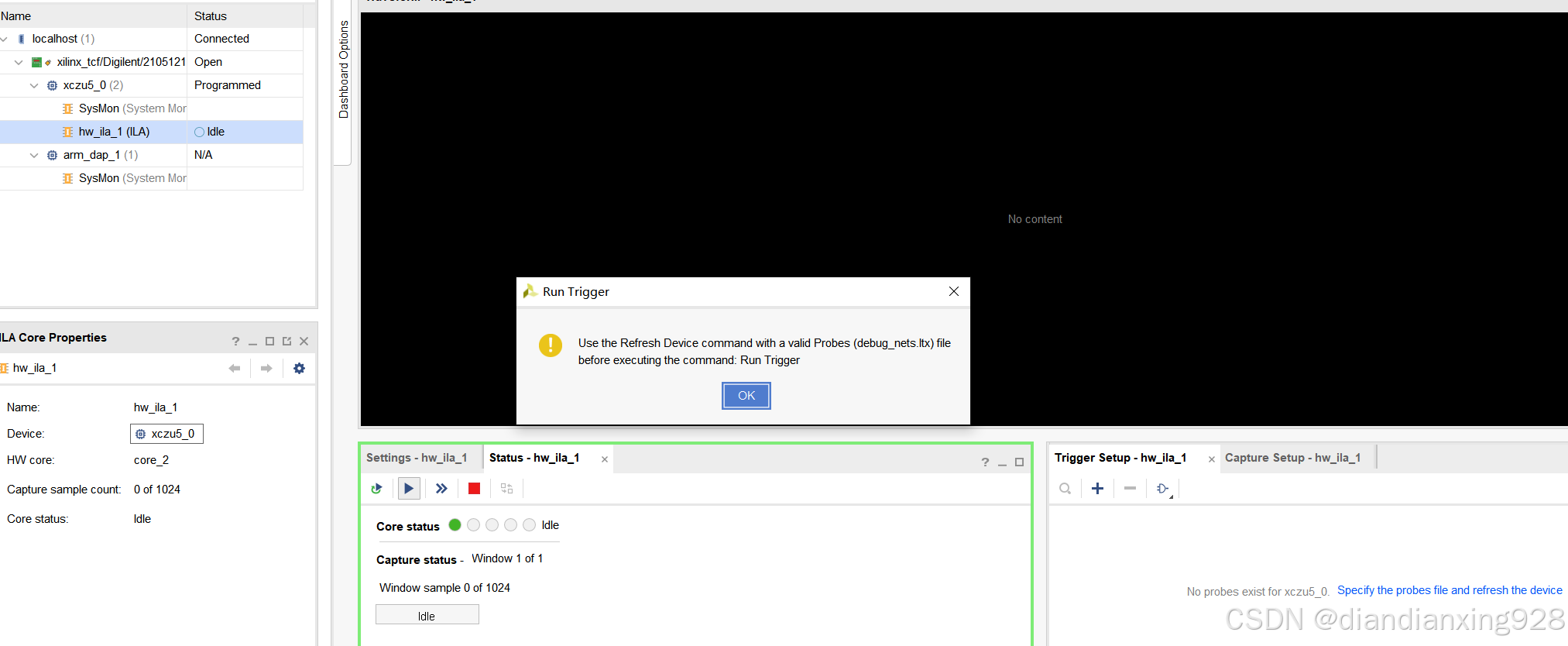

ila调试界面出现问题：Use the Refresh Device command with a valid Probes (debug_nets.ltx) file before executing the command: Run Trigger

需要手动去加载debug_nets.ltx文件，该文件在...\vivado.runs\impl_1\debug_nets.ltx
