MIPI接口中DPHY、CPHY简介及概要设计

一、分类简介
MIPI是移动领域最主流的视频传输接口规范，目前应用最广泛的是MIPI DPHY和MIPI CPHY两组协议簇(另外还有MIPI MPHY，属于高速Serdes范畴，应用不那么广泛)。

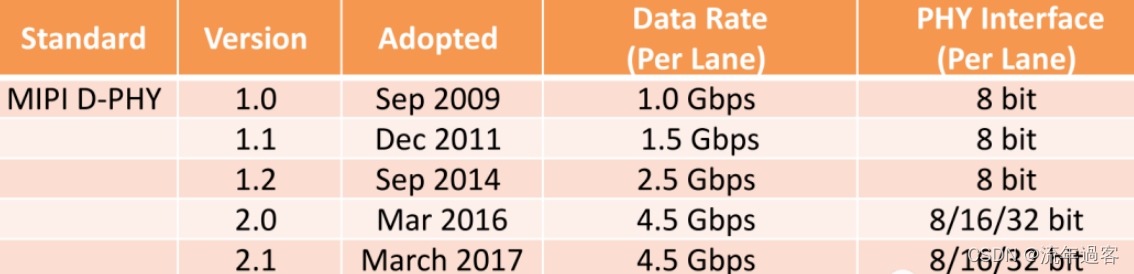

1、MIPI DPHY
是MIPI的一种物理层，其协议层有CSI和DSI两种，其中CSI主要用于图像接入，如图像传感器Sensor；DSI主要用于图像输出，如手机屏幕等。
（CSI：Camera Serial Interface； DSI：Display Serial Interface）

D-PHY接口一般是1/2/4 Lane，每个Lane走差分线对，是电流驱动型，单信号幅度一般是200mv，线对差分的幅度在400mv左右，布线要求是等长且成双成对；

D-PHY是有单独的同步时钟来进行同步，最多是10根线，但解码接收要容易些。

一般常用接口类型包括：MIPI DPHY CSI RX、MIPI DPHY DSI TX

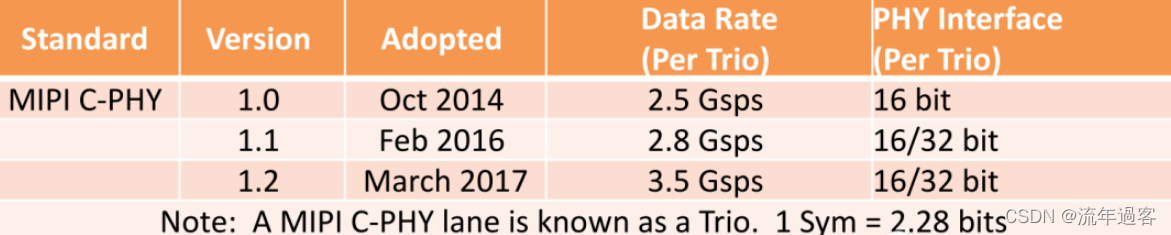

2、MIPI CPHY

C-PHY接口是1/2/3 Trio，每个Trio走3根线，最高是9根线，比D-PHY要少一根，且要传输的数据量大一些，
在同样是2.5G的速率下，C-PHY可以达到17.1G，而D-PHY只有10G；

C-PHY是电压驱动型，由于是两两相差，信号幅度绝对值分别是0,100,200mv，信号较弱，不利于传输。
没有单独的同步信号线（时钟嵌入在数据信号中，这样做的目的是为了增加传输带宽，但是也引入了编码技术等），必须要求传输距离短，不能走差分线对。

一般常用接口类型包括：MIPI CPHY CSI RX、MIPI DPHY DSI TX

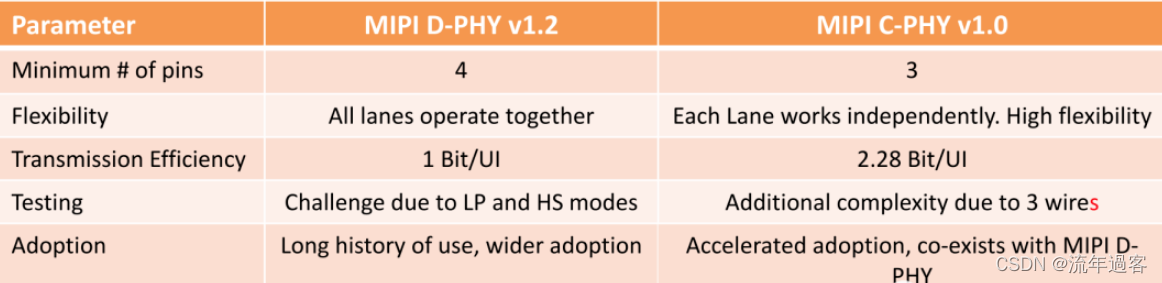

3、MIPI CPHY、DPHY对比

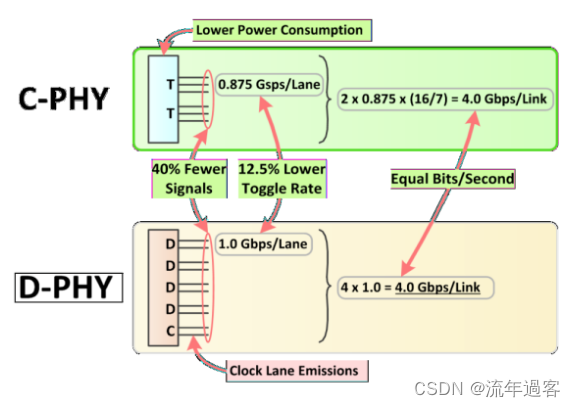

相同传输速率下：

CPHY优点如下：
A、Fewer wires（up to 40% less）；
B、Lower Toggle Rate/Lane (12.5% lower)；
C、Lower Power Consumption(20-50% lower)；
D、Smaller number of lanes,thus smaller ares for same Gbps；
E、No Emissions from a Clock Lane

4、MIPI MPHY
M-PHY呢，类似于USB，完全是异步传输，这里不做过多描述。
