今天来聊一个简单的握手打拍技巧

bendandawugui

已于 2024-06-29 17:14:52 修改

阅读量1.3k

点赞数 3

文章标签： soc设计

于 2023-11-12 23:18:22 首次发布

本文链接：https://blog.csdn.net/dongdongnihao_/article/details/134366571

版权

本文讨论了AXI协议中valid-ready握手的打拍技巧，包括valid与data的时序修复策略，以及针对ready信号的优化方法，如使用FIFO和buffer消除气泡，实现无气泡传输和特定情况下的FIFO穿越。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

转载：握手协议（pvld/prdy或者valid-ready或AXI）中ready打拍技巧

握手协议（pvld/prdy或者valid-ready或AXI）中Valid及data打拍技巧 (qq.com)

握手协议是数字逻辑设计中最最常见的一种设计了，今天就来聊一聊valid-ready握手时，valid和data的打拍技巧。

1：valid和data的打拍技巧

内容提要：

valid与data的时序修复时的打拍
如何无气泡？
预告：ready修复

问题描述：

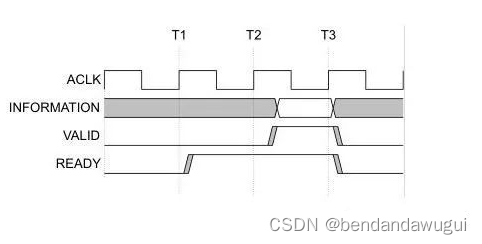

AXI协议使用的是valid-ready握手的方式去传输数据，关于valid ready握手，有几个要点：

数据data使用valid作为有效性指示，当valid为1时，data数据才有效
valid和ready信号同时为高时，数据传输真正发生
valid在没有ready到来的情况下，不能自己变为0，也就是说，数据没有被处理，必须一直等待。
ready表征下一级是否准备好，ready信号可以随时起来，随时下去。

valid与data的时序修复：

对于valid跟data的时序问题，比较好修，这也是pipeline机制中，最常见的修timing的方法：打一拍，所有的打一拍，都可以抽象为valid-ready data模型，在这个模型中，valid和data需要打一拍，改善时序。

最常见的修复方法：

valid在握手的情况下，打一拍，传到下级，不握手的情况下，维持原值，data数据一样，对于ready则时直接传过去即可。

VALID_DOWN <= handshake ? VALID_UP : VALID_DOWN;
DATA_DOWN  <= handshake ? DATA_UP : DATA_DOWN;
READY_UP   = READY_DOWN;

进行修改——简化

对其进行修改，可以发现逻辑进行简化：valid的逻辑，在传输的时候，可以直接使用ready-up，也就是，ready_up是1的时候，你可以传输，也就是变为如下的代码：

VALID_DOWN <= RAEDY_UP ? VALID_UP : VALID_DOWN;
DATA_DOWN  <= handshake ? DATA_UP : DATA_DOWN;
RAEDY_UP = READY_DOWN;

进行修改——无气泡传输

对其继续进行修改，可以发现现在的电路，已经存在了一级寄存器，这一级寄存器，可以给上一级的data，多提供一份存储，也就是说，就算是下级raedy是0，只要寄存器里面没有数，上一级仍然可以ready为高，将数据存储一拍，本质上就是消除了一级气泡。

VALID_DOWN <= READY_UP ? VALID_UP :VALID_DOWN;
DATA_DOWN  <= handshake ? DATA_UP :DATA_DOWN;
assign READY_UP = READY_DOWN || ~VALID_DOWN;

always @(posedge CLK)
if (RESET)  VALID_DOWN <= 1'b0                                                  ;
else        VALID_DOWN <= READY_UP ? VALID_UP : VALID_DOWN                      ;
//Data
always @(posedge CLK)
if (RESET)  DATA_DOWN <= {WIDTH{1'b0}}                                          ;
else        DATA_DOWN <= (READY_UP && VALID_UP) ? DATA_UP : DATA_DOWN           ;
//READY with buble collapsing.
assign READY_UP = READY_DOWN || ~VALID_DOWN                                     ;

以上是对握手协议中valid和data的打拍技巧，那么对ready信号的打拍技巧呢？请继续往下看：

2：ready握手打拍技巧

内容提要：

ready打拍的问题
用FIFO的思路去解决
用Buffer的思路去解决

问题提出：ready时序如何优化？

在valid-ready握手协议中，valid与data的时序优化比较容易理解（看到这里对valid-ready协议或者valid打拍方法相信大家已经掌握了）但是有时候，关键路径在ready信号上，如何对ready信号打拍呢？

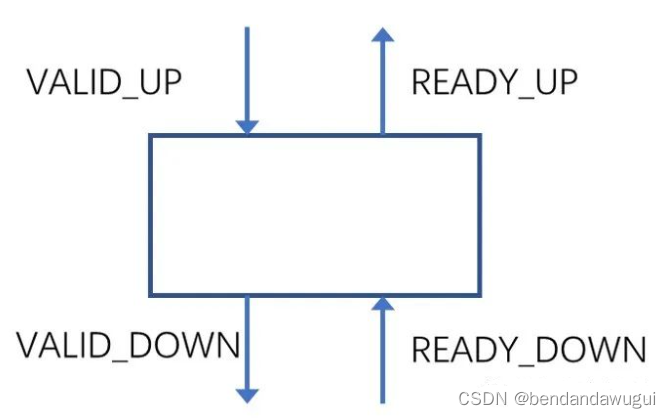

首先将把目标设计想象成一个黑盒子，如图1所示，我们的目标是将READY_DOWN通过打拍的方法获得时序优化。

尝试直接对ready打一拍

READY_UP <= READY_DOWN;
VALID_DOWN <= VALID_UP;

这样是行不通的。

一个简单的例子（case1）就是你让READY_DOWN像时钟一样，间隔一个cycle起来一次，那么VALID_UP && READY_UP与VALID_DOWN && READY_DOWN无法同步（怎么理解呢，就是ready_down拉起来了数据没有下去，数据下去了，ready_down又被拉低了），因此数据无法传输下去。

思路：将其分解成两个interface

将ready打拍的逻辑想象成一个黑盒子，去分析这个黑盒子的设计，分为up interface 和down interface将问题细化：

up interface有VALID_UP，DATA_UP，READY_UP
down interface有VALID_DOWN，DATA_DOWN，READY_DOWN

可以总结成下面的样子：

READY_UP <= READY_DOWN;
transfer_up = VALID_UP && READY_UP;
transfer_down= VALID_DOWN && READY_DOWN;

如果去解决刚才的例子（case1），那么这个黑盒子：

当READY_UP为高的时候，可以接收数据；

当READY_DOWN为高的时候，如果我们有数据可发的话，我们可以向downstream发送数据；

是不是很像一个FIFO？

用FIFO去解决

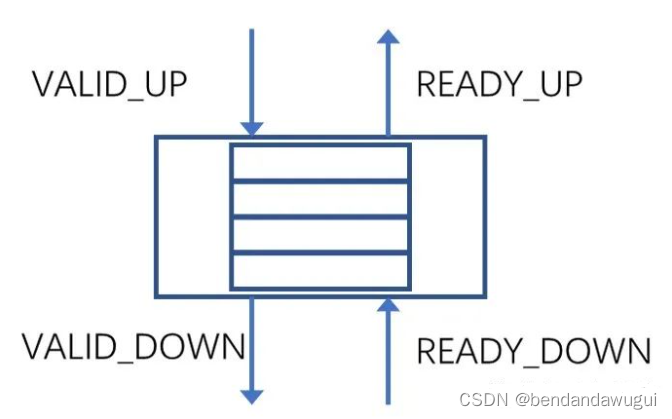

将一个FIFO插在黑盒子里面，那么就会变成这个样子：

VALID_UP/READY_UP ==> FIFO ==> VALID_DOWN/READY_DOWN

也就是：

valid_up = fifo_push_valid;
read_up  = fifo_push_ready;
valid_down = fifo_pop_valid;
ready_down = fifo_pop_ready;fifo_pop_ready;

现在的问题变成了：如何设计这个FIFO呢？

这个FIFO深度多少？
怎么设计，能够保证READY_UP是READY_DOWN打过一拍呢？

FIFO设计多深？

因为本身valid/ready协议是反压协议（也就是ready_up为0的时候，不会写FIFO，而不会导致FIFO溢出）而且此处的读写时钟是同一个时钟，是一个同步FIFO，所以FIFO深度是1或者2就足够了。

深度是1还是2要看极端情况下需要存储几笔数据。

简单分析可以知道，只有一种情况会去向FIFO中存储数据：

READY_UP是1，可以从upstream接收数据
同时READY_DOWN是0，不可以向downstream发送数据

这种情况在极端情况下最多维持多久呢？

答案是：一个周期

因为如果cycle a时：READY_DOWN=0，那么cycle a+1时，READY_UP变为0了，开始反压，所以只用存一个数就够了。

所以设计为一个深度为1的FIFO就可以了。

深度为1的FIFO有很多特点，设计起来比较简单，比如：wr_ptr/rd_ptr始终指向地址0，所以我们可以删掉wr_ptr和rd_ptr，因为是一个常值0。

简单的depth-1 FIFO实现

使用depth-1 FIFO传输数据，可以这样设计：

always @(posedge CLK)begin
  if(~RESET)begin
    fifo_line_valid <= 0;
    fifo_push_ready <= 1'b0;
    fifo_data <= {WIDTH{1'b0}};
  end
  else begin
    fifo_push_ready <= fifo_pop_ready;
    if(fifo_push_ready) begin
      fifo_line_valid <= fifo_push_valid;
      fifo_data  <= DATA_UP;
  end
  else begin
    if (fifo_pop_valid && fifo_pop_ready)
      fifo_line_valid <= 1'b0; //表示fifo为空
    else
      fifo_line_valid <= fifo_line_valid;
    end
   end
end

assign fifo_push_valid = VALID_UP;
assign fifo_pop_valid = fifo_line_valid;
assign fifo_pop_ready = READY_DOWN;

assign READY_UP   = fifo_push_ready;
assign VALID_DOWN = fifo_line_valid;
assign DATA_DOWN  = fifo_data;

这解决了READY打拍的问题，但是这里有一些可以改进的地方，比如：

是不是可以挤掉多余的气泡？
在FIFO为空的时候，数据是不是可以直接bypass FIFO？

无气派传输：

关于气泡传输，可以参考上文，具体的说，就是既然你这里有一个深度为1的FIFO了，那么我是不是可以利用起来放点数据啊。

当READY_DOWN持续是0的时候，READY_UP依然可以有一个cycle去接收一笔数据，把FIFO资源利用起来：

fifo_no_push = ~(fifo_push_valid && fifo_push_ready);

fifo_push_ready <= ( fifo_pop_ready||(fifo_no_push && ~ fifo_line_valid));

同样的原因，在RESET情况下，READY_UP可以为1，可以将复位值修改，那么FIFO直通呢？

FIFO 穿越：

考虑一个特殊情况（case2）：

假设READY_DOWN在复位后始终为1，然后某一个时刻开始VALID_UP为1了。

是不是每个周期，数据都可以直接传下来而不用进入到FIFO中，即使READY_DOWN打过一拍？

换句话说：如果READY_UP = 1，READY_DOWN = 1，FIFO是空的情况下，数据可以直通。

上文特殊情况（case2），READY_DOWN和READY_UP一直是1，显然可以。
RAEDY_UP从0到1跳变：READY_DOWN也会在前一周期有一个从0到1的跳变，在READY_DOWN为0时，READY_UP在时刻a+1也会变为1，如果此时READY_DOWN也为1，可以直通，不用进入到FIFO，也就是：

assign pass_through = READY_UP && READY_DOWN && ~fifo_line_valid;
assign VALID_DOWN   = pass_through ? VALID_UP : fifo_line_valid;
assign DATA_DOWN    = pass_through ? DATA_UP : fifo_data;

注意：在直通时，我们不希望数据进入FIFO：

assign fifo_push_valid = ~ pass_through && VALID_UP;

将这些所有的结合起来：

`timescale 1ns/1ns

module ready_flop(
        CLK,
        RESET,
        VALID_UP,
        READY_UP,
        DATA_UP,
        VALID_DOWN,
        READY_DOWN,
        DATA_DOWN
        );

//---------------------------------------
parameter WIDTH = 32;
//---------------------------------------

input                      CLK;
input                      RESET;

//Up stream
input                      VALID_UP;
output                     READY_UP;
input  [0:WIDTH-1]         DATA_UP;
//Down Stream
output                     VALID_DOWN;
input                      READY_DOWN;
output [0:WIDTH-1]         DATA_DOWN;

//---------------------------------------

wire                       CLK;
wire                       RESET;

//Up stream

wire                       VALID_UP;
wire                       READY_UP;
wire   [0:WIDTH-1]         DATA_UP;

//Down Stream

wire                       VALID_DOWN;
wire                       READY_DOWN;
wire   [0:WIDTH-1]         DATA_DOWN;


reg                        fifo_line_valid;
wire                       fifo_push_valid;
reg                        fifo_push_ready;
wire                       fifo_pop_ready;
wire                       fifo_no_push;
wire                       pass_through;
wire                       fifo_pop_valid;
reg    [0:WIDTH-1]         fifo_data;

// Depth 1 FIFO.

always @(posedge CLK)begin
  if(RESET)
    begin
    fifo_line_valid <= 0;
    fifo_push_ready <= 1'b1;
    fifo_data <= {WIDTH{1'b0}};
    end
  else
    begin
      fifo_push_ready <= (fifo_pop_ready||(fifo_no_push && ~fifo_line_valid));
      //Bubble clampping: If last cycle there's no FIFO push and
      //fifo_line is empty,it can be ready.
      if (fifo_push_ready)
        begin
          fifo_line_valid <= fifo_push_valid;
          fifo_data <= DATA_UP;
        end
        else begin
            if (fifo_pop_valid && fifo_pop_ready)
              fifo_line_valid <= 1'b0;
            else
              fifo_line_valid <= fifo_line_valid;
        end
    end
end

assign fifo_no_push = ~(fifo_push_valid && fifo_push_ready);
assign pass_through = READY_UP && READY_DOWN && ~fifo_line_valid;
assign fifo_push_valid = ~pass_through && VALID_UP;

assign fifo_pop_valid = fifo_line_valid;
assign fifo_pop_ready = READY_DOWN;
assign READY_UP = fifo_push_ready;

//bypass

assign VALID_DOWN = pass_through ? VALID_UP : fifo_line_valid;
assign DATA_DOWN = pass_through ? DATA_UP : fifo_data;

endmodule

换一种思路：

经过上面怼FIFO的分析，我们可以总结起来，主要是以下几点：

加入一个深度为1的同步FIFO，这个FIFO在READY_DOWN为0，且READY_UP为1时暂时存一个数据；
在READY_DOWN从0-1时，FIFO里面的数据先输出到下级
如果READY_DOWN继续为1，数据可以绕过FIFO直通

深度为1的FIFO（不管是同步还是异步FIFO），都是一个特殊的逻辑单元；

所以我们可以这样设计：

1：加一级寄存器作为buffer（实际上就是深度为1的FIFO）

2：当以下条件满足，这一级寄存器会暂存一级数据：

2.1：READY_DOWN是0，READY_UP是1，并且VALID_UP是1；

也就是：

assign store_data = VALID_UP && READY_UP && ~READY_DOWN;

1：当READY_UP是1时，数据可以直接暴露在下级接口：READY_UP为1时，BUFFER中一定是空的，因为上一个时钟周期数据已经排空了，也就是：

assign VALID_DOWN = READY_UP ? VALID_UP : buffer_valid;

这其实就是上面的FIFO直通模式，同样我们可以挤掉气泡：

READY_UP <= READY_DOWN ||((~buffer_valid) && (~store_data));

把这所有的总结起来：

assign store_data = VALID_UP && READY_UP && ~READY_DOWN;
always@(posedge clk or negedge resetn)
  if(~resetn)
    buffer_valid <= 1'b0;
  else
    buffer_valid <= buffer_valid ? ~READY_DOWN : store_data;
end

always@(posedge clk or negedge resetn)begin
  if(~resetn)
    buffered_data <= {WIDTH{1'b0}};
  else
    buffered_data <= store_data ? DATA_UP : buffered_data;
end

always@(posedge clk or negedge resetn)begin
  if(~resetn)
    READY_UP <= 1'b1;
  else
    READY_UP <= READY_DOWN || ((~buffer_valid) && (~store_data));
end

assign VALID_DOWN = READY_UP ? VALID_UP : buffer_valid;
assign DATA_DOWN = READY_UP ? DATA_UP : buffered_data;
