valid-ready握手协议 打拍方案（二）——skid buffer

上一篇文章介绍了valid-ready握手协议，及其三种打拍情况下的解决方案。

业界针对这种打拍的情况，已经有成熟的IP去解决这件事情了。本文以如下链接介绍的skid buffer为例，分析一下它的原理，本文提供一个快速了解的途径，感兴趣的还是推荐看一下原文。

Pipeline Skid Buffer (fpgacpu.ca)



前提：

skid buffer目的在于：解决valid-ready握手中，对valid, data和ready三条路径都进行打拍（以后简称“三路打拍”）的情况（不允许三条路径中出现组合逻辑直连），提高时序性能。

只对valid, data打拍，或只对ready打拍，需要一个buffer，此buffer通常为data路径的打拍寄存器，也可以使用depth为1的FIFO。（注意，对ready打拍时，往往是通过valid, data路打拍+passby直通来实现的，否则无法实现最大效率，因为若不使用passby直通，就等效于三路打拍了。）

若进行三路打拍，如果想要达到最大的传输效率，消除气泡，就需要至少两个buffer（原因可以想一下，我是通过FIFO试出来的，可以理解为由于valid->ready反馈回路打拍过多，需要寄存的数据就变多了）。同样，此buffer可以为任意形式，比如：depth为2的FIFO；两个打拍寄存器；ping-pong buffer。不管什么形式，本质都是寄存数据，并保证最大的传输效率。

skid buffer原理简介：

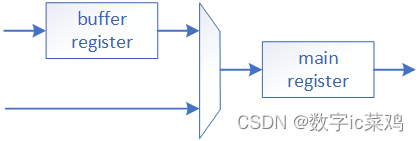

skid buffer使用了两个寄存器：buffer register和main register。可以看到，main register之前的部分（buffer path + passby path + mux），与 “只对ready打拍” 时的处理方法非常类似，都是：buffer中无数据，就直通；buffer中有数据，就使用buffer中的数据；如果receiver没有握手接收数据，那后面的数据就放到buffer里，否则就直通就完事了。由于不允许组合逻辑直通，在此基础上增加了一个main register，作为主buffer，而buffer register可以看作副buffer，只有当main register中的数据没有被receiver握手接收时，才把sender发过来的data放入buffer register。

skid buffer整体的思想就是如上所述，其具体代码实现，思路非常清晰，做到了像FIFO一样的，将skid buffer的工作机制与外部的信号解耦，可读性很好。

verilog实现：

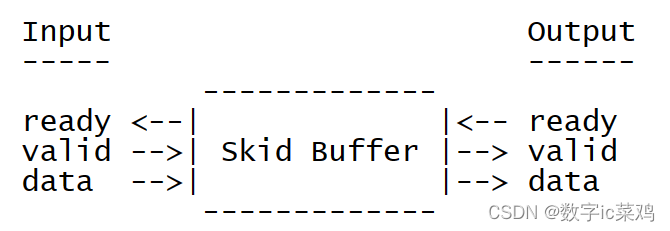

skid buffer模块的接口不用多说，就是实现了一个通用的IP，去处理上下游的握手信号和数据信号。

data path:

比较好理解，描述了两个buffer和一个mux，都设置了控制信号。所有的工作就是在于何时去使能这些控制信号，来实现数据的流控。

    always@(posedge clk or negedge rst_n) begin
        if(~rst_n) begin
            buf_data <= {DATA_WIDTH{1'b0}};
        end else if(buf_data_wren) begin
            buf_data <= in_data;
        end
    end

    assign out_data_pre = (use_buf_data) ? buf_data : in_data;

    always@(posedge clk or negedge rst_n) begin
        if(~rst_n) begin
            out_data <= {DATA_WIDTH{1'b0}};
        end else if(out_data_wren) begin
            out_data <= out_data_pre;
        end
    end

control path:

skid buffer使用状态机去控制，共有三个状态：EMPTY, BUSY, FULL。

• empty：main reg, buffer reg都无data
• busy：main reg有data，buffer reg无data
• full：main reg, buffer reg都有data

整个skid buffer对于外部可以抽象成一个黑盒，上游握手成功会使其内部data数量 + 1， 下游握手成功会使其内部data数量 - 1。

assign insert = in_vld && in_rdy;
assign remove = out_vld && out_rdy;

assign incr = (insert == 1'b1) && (remove == 1'b0);
assign decr = (insert == 1'b0) && (remove == 1'b1);
assign cons = (insert == 1'b1) && (remove == 1'b1);

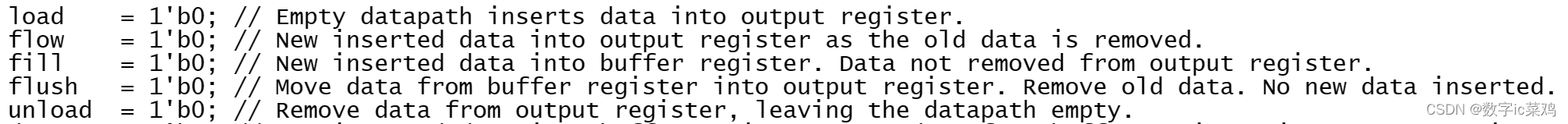

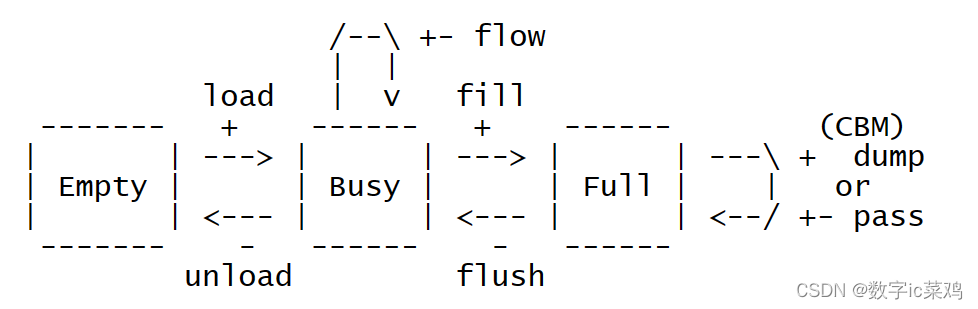

根据不同的状态，以及data数量变化，可以归纳出若干操作，就像上面的状态转移图所示，不同的操作导致的不同的状态跳转。 附上官方对每个信号的解释。（CBM涉及到的两个信号之后会提到）。其实，就是将我们所说的，何时passby，何时装入buffer，进行了规定。

assign load   = (state_cur == EMPTY) && incr;
assign flow   = (state_cur == BUSY) && cons;
assign fill   = (state_cur == BUSY) && incr;
assign unload = (state_cur == BUSY) && decr;
assign flush  = (state_cur == FULL) && decr;



 状态的跳转明晰了，就可以写出来代码：

always@(posedge clk or negedge rst_n) begin
    if(~rst_n) begin
        state_cur <= EMPTY;
    end else begin
        state_cur <= state_nxt;
    end
end

always@(*) begin
    case(state_cur)
        EMPTY:  begin
                    if(incr == 1'b1)
                        state_nxt = BUSY;
                    else
                        state_nxt = state_cur;
                end
        BUSY:   begin
                    if(incr == 1'b1)
                        state_nxt = FULL;
                    else if(decr == 1'b1)
                        state_nxt = EMPTY;
                    else
                        state_nxt = state_cur;
                end
        FULL:   begin
                    if(decr == 1'b1)
                        state_nxt = BUSY;
                    else
                        state_nxt = state_cur;
                end
        default:begin
                    state_nxt = state_cur;
                end
    endcase
end

根据状态，给出寄存器输出的ready和valid信号。非空就可以读，非满就可以写。

always@(posedge clk or negedge rst_n) begin
    if(~rst_n) begin
        out_vld <= 1'b0;
    end else begin
        out_vld <= (state_nxt == BUSY) || (state_nxt == FULL);
    end
end

always@(posedge clk or negedge rst_n) begin
    if(~rst_n) begin
        in_rdy <= 1'b0;
    end else begin
        in_rdy <= ((state_nxt == EMPTY) || (state_nxt == BUSY));
    end
end

现在，可以根据不同的操作去控制我们最初说的，data路的三个控制信号。可以看到状态机不一定非要按着三段式的模板来写，怎么方便怎么来，还是很灵活的。

assign buf_data_wren = (fill == 1'b1);
assign out_data_wren = (load == 1'b1) || (flow == 1'b1) || (flush == 1'b1);
assign use_buf_data = (flush == 1'b1);

CBM模式：

CBM是我参考的skid buffer中提出的一个模式，大体意思就是：正常来说，buffer满了就不会去写，否则会丢数据。但如果有这么一种情况：某个场景下，设计者就希望新数据可以覆盖buffer中的旧数据，那这时候就可以使能CBM模式。

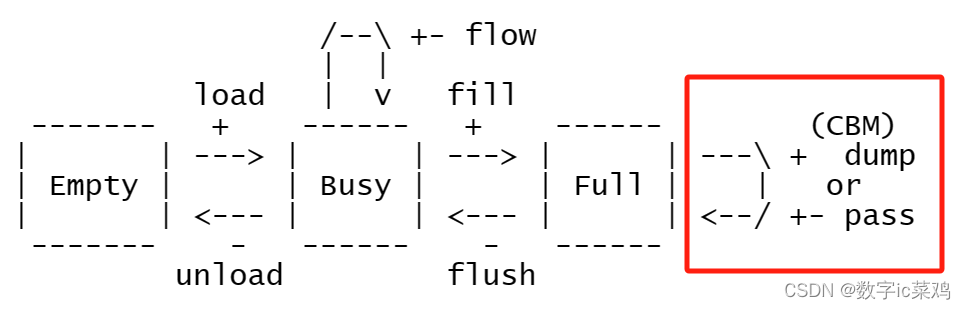

采用CBM模式时，还是原来的三个状态，只不过多了两个信号：dump和pass

CBM模式仅对data path的三个控制信号、sender端的ready信号有所改变。

• CBM模式只在full时，与普通模式不同。在full状态下，只要sender端握手成功，发送了数据，那么skid buffer就会把数据接收，并传给receiver，不会等待旧数据的传输，而是直接覆盖
• CBM模式下，sender端的ready信号常为1，一直都可以接收数据。

always@(posedge clk or negedge rst_n) begin
    if(~rst_n) begin
        in_rdy <= 1'b0;
    end else begin
        in_rdy <= 1'b1;
    end
end

assign dump   = (state_cur == FULL) && incr;
assign pass   = (state_cur == FULL) && cons;

assign buf_data_wren = (fill == 1'b1) || (dump == 1'b1) || (pass == 1'b1);
assign out_data_wren = (load == 1'b1) || (flow == 1'b1) || (flush == 1'b1) || (dump == 1'b1) || (pass == 1'b1);
assign use_buf_data = (flush == 1'b1) || (dump == 1'b1) || (pass == 1'b1);
