本文介绍了如何配置Jetson Orin的PCIe接口，使其在Root Complex (RC)和Endpoint (EP)模式下实现互通。详细步骤包括文件修改、设备连接与配置、软件准备以及网络接口的启用，最终通过iperf进行性能测试验证连接成功。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文章目录


Orin PCIe RC & EP互通
Orin 的PCIe互通测试，基本步骤其实和xavier很类似，可以参考我的另一篇文章 Jetson Xavier RC EP 的PCIe互通测试（12）

1.基础原理

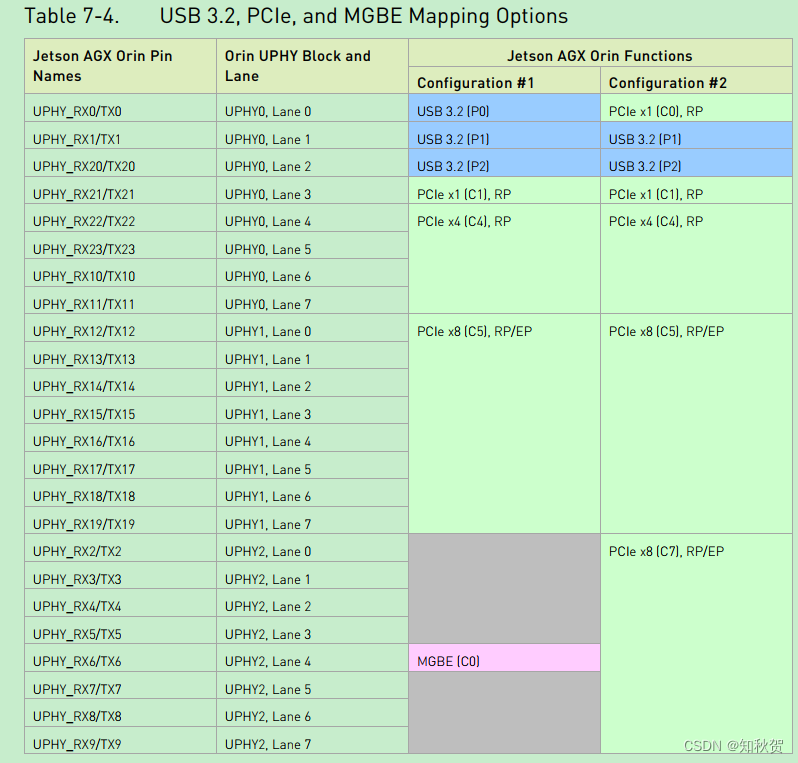

Orin 的UPHY有两种配置，测试PCIe配置了UPHY1,配置成x8/RC/EP
在这里插入图片描述

  • UPHY0/1/2 分别被命名为HSIO/NVHS/GBE *
  • 在Configuration 1中 UPHY1 NVHS对应了PCIe的配置

2. 配置过程

2.1 文件修改

a. 修改ODMDATA

修改 Jetson Linux release目录中的，p3701.conf.common 文件，修改ODMDATA的nvhs-uphy-config
ODMDATA=“
