航模接收机对频——以MC9002为例

简介：MC9002没有注明引脚对应的功能，在某宝上找了很多商家后也没有对应的资料，因此我自己做了一份简单的使用说明，希望对各位有所帮助。

航模遥控器与接收机

接收机

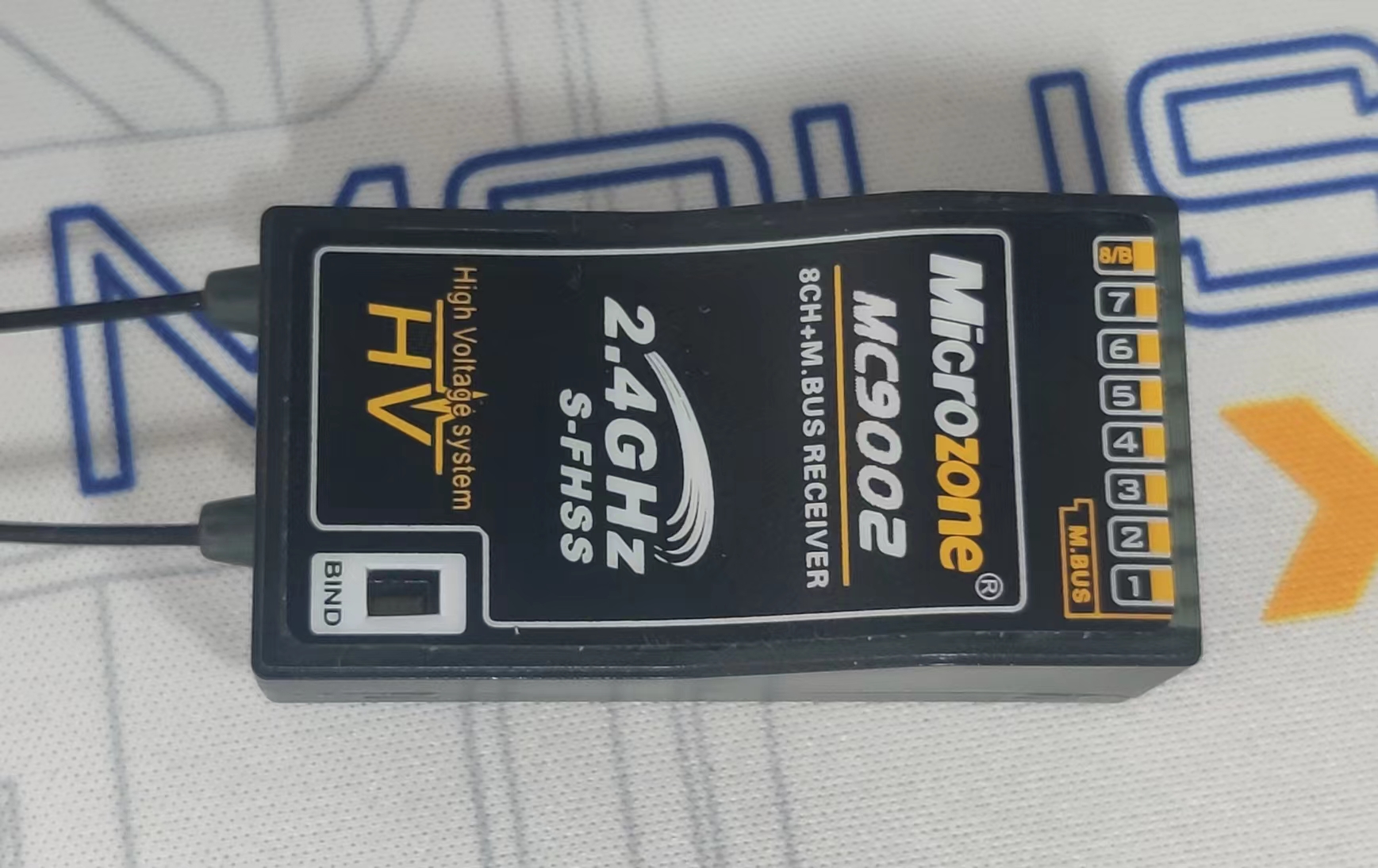

​ 选用MC9002航模接收机。

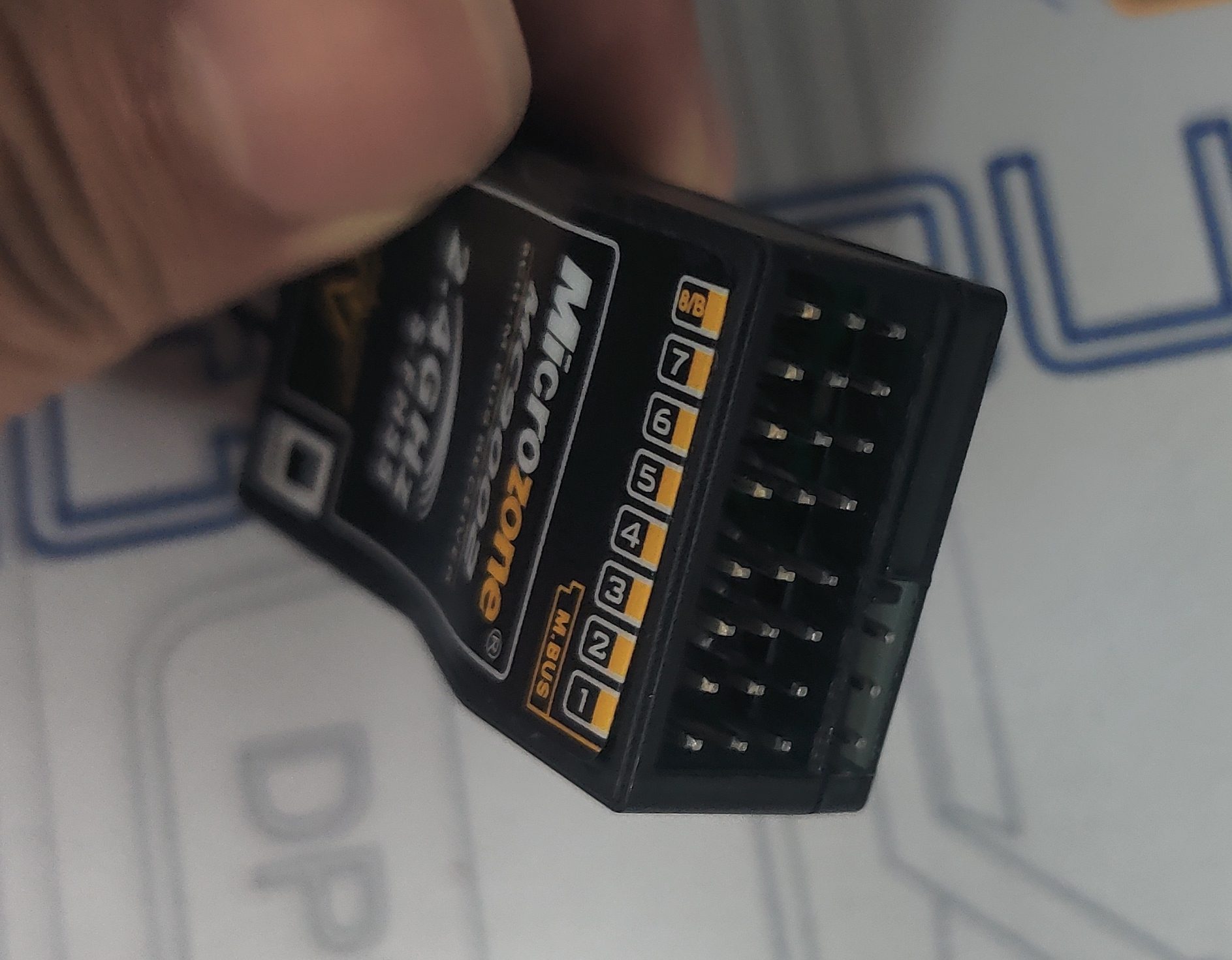

对应的引脚从左到右分别为：

Signal 5V GND

对频

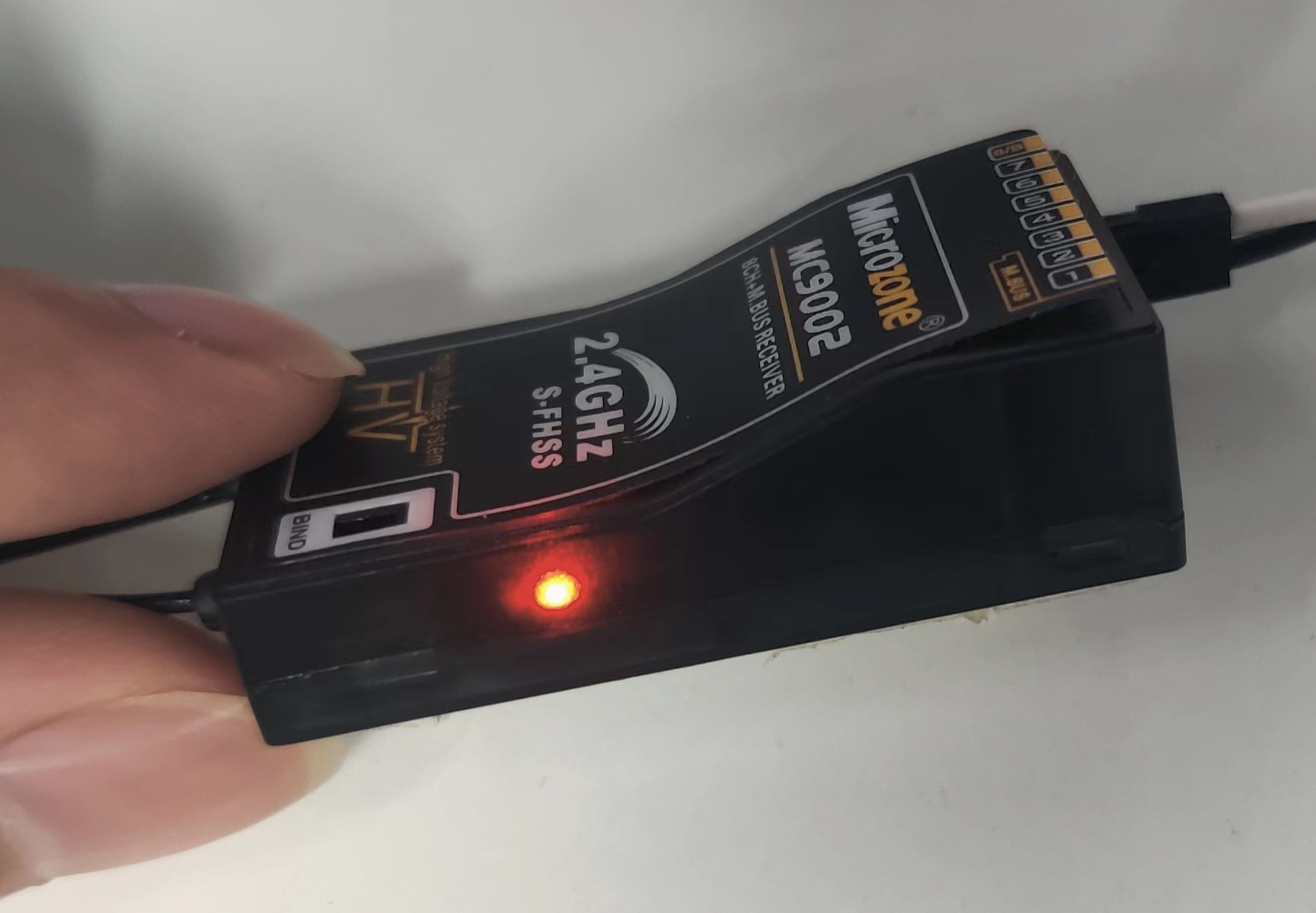

​ 如图，若接收机显示为红灯，表示没有接收到遥控器的信号。此时需要对频。（也可能是遥控器没有打开）

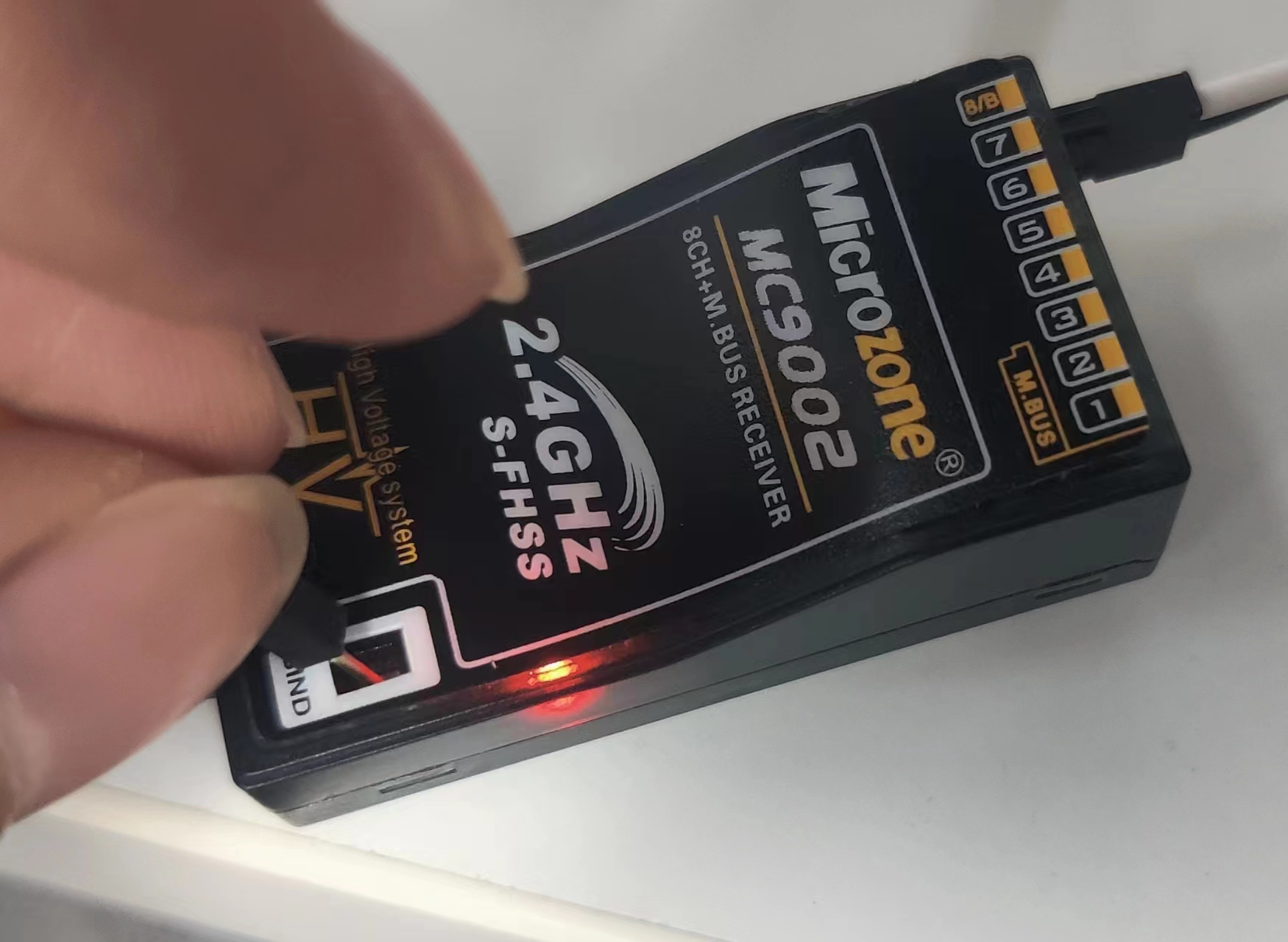

​ 将接收机接上电后，按下BIND键复位（如下图），此时红绿灯交替闪烁，表示正在匹配信号。

​ 打开遥控器，遥控器选择制式，MC9002对应的制式为M2-FHSS。遥控器的操作流程为：

Enter -> up -> (16)射频制式 -> Enter -> M2-FHSS

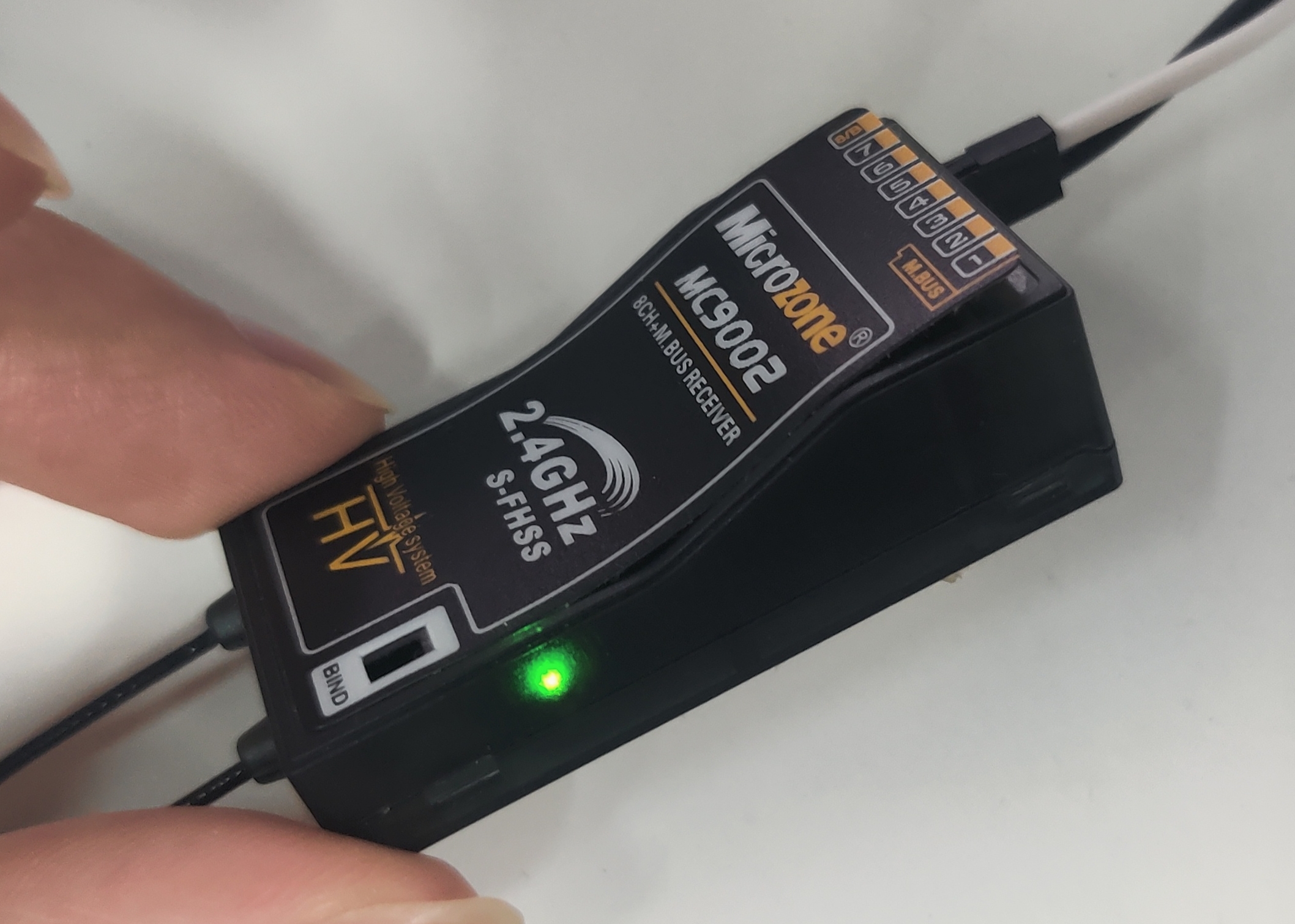

完成匹配后，接收机由交替闪烁变为绿灯（如下图）。

匹配成功！

---

*文章内容受个人知识水平限制，欢迎各位批评指正。
