ELRS遥控器与接收机WIFI对频

视频:

遥控器对频:RadioMaster-POCKET遥控器-新手使用教程_哔哩哔哩_bilibili

接收机对频:9、通过wifi升级接收机固件_哔哩哔哩_bilibili

硬件:

遥控器品牌:POCKET 遥控器 ELRS 2.4G

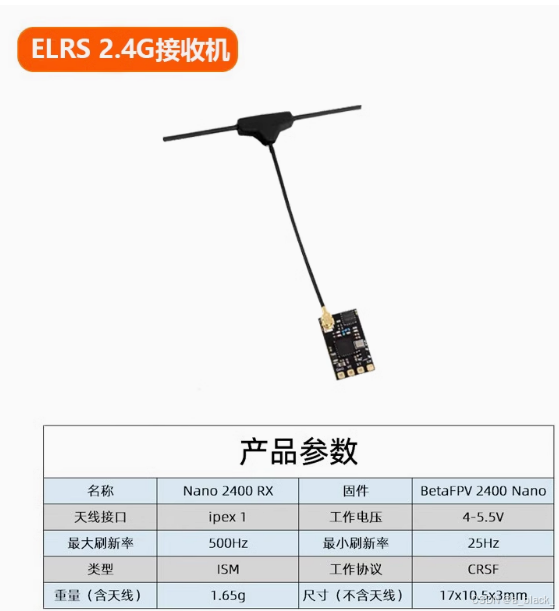

接收机品牌:ELRS 2.4G接收机

遥控器设置对频密码:

1.检查 内置高频头是否在发射信号

1.进入模型菜单 找到自己遥控器中 现在使用的模型

2.找到后就能翻页,(遥控器中是 选择了 哪个模型 你翻页就是对应的哪个模型的设置)

3.在第二页 SETUP中 找到 INTERNAL RF(内置RF)选择  为 CRSF (有OFF和CRSF俩选项)

4.点击退出。

2.如何查看是否内置高频头已经启动

 1.选择系统菜单SYS按键;

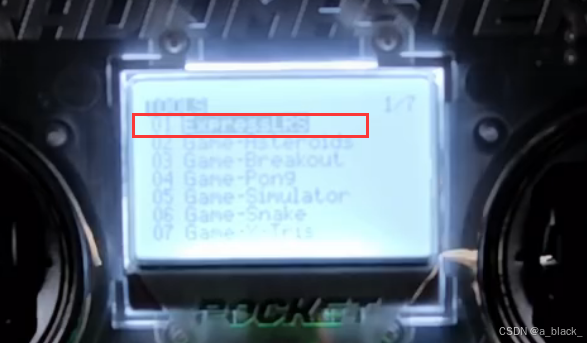

2.选择 第一页的 ExpressLRS

3.点击确认;正常显示进度条就证明已经启动(未启动会一直加载)

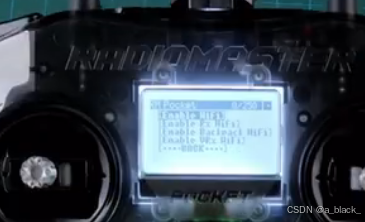

2.遥控器 开启WIFI模式

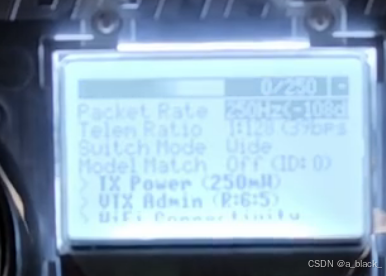

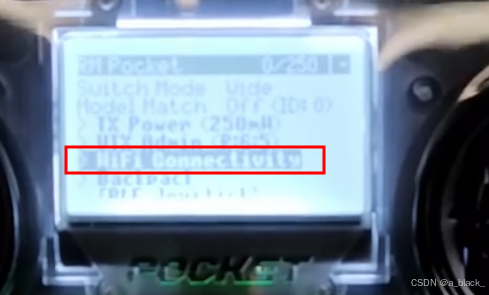

在这个界面中  找到 WIFI Connectivits

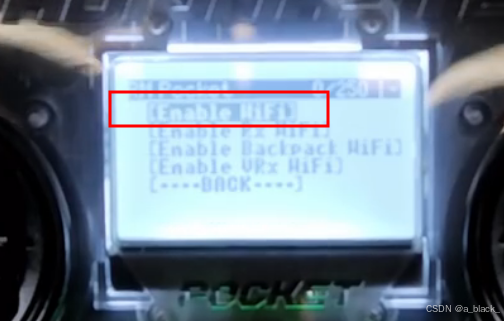

选择打开WiFi

3.手机连接 遥控器 WiFi 进行 对频密码设置

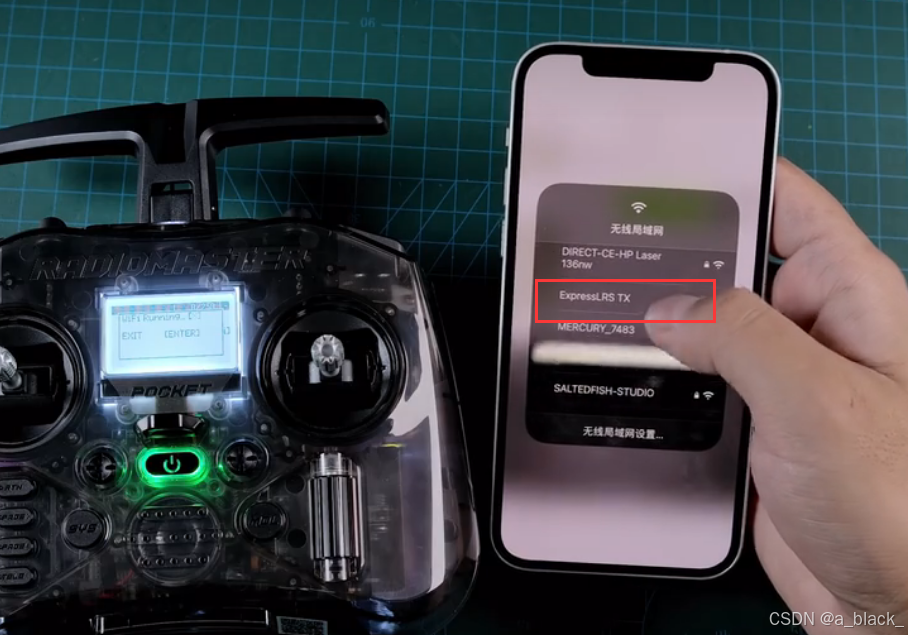

手机连接WIFI

WiFi名称:ExpressLRS TX

WiFi密码:expresslrs

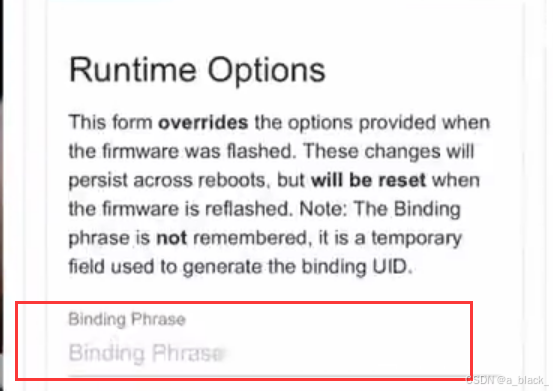

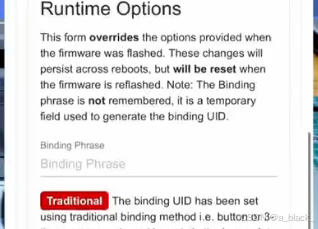

手机上会自动跳转到 一个界面, binding phrase 在这里设置对频密码即可。

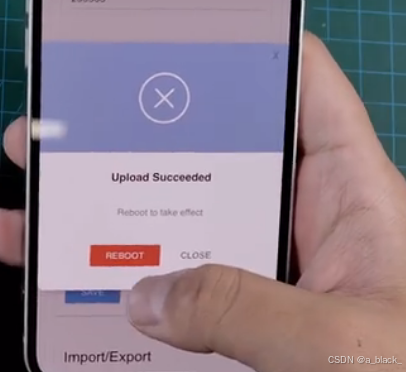

设置完成后 点击SAVE 这样就设置完成了

4.保存完后,遥控器加载一会也会退出界面



接收机设置对频密码 :

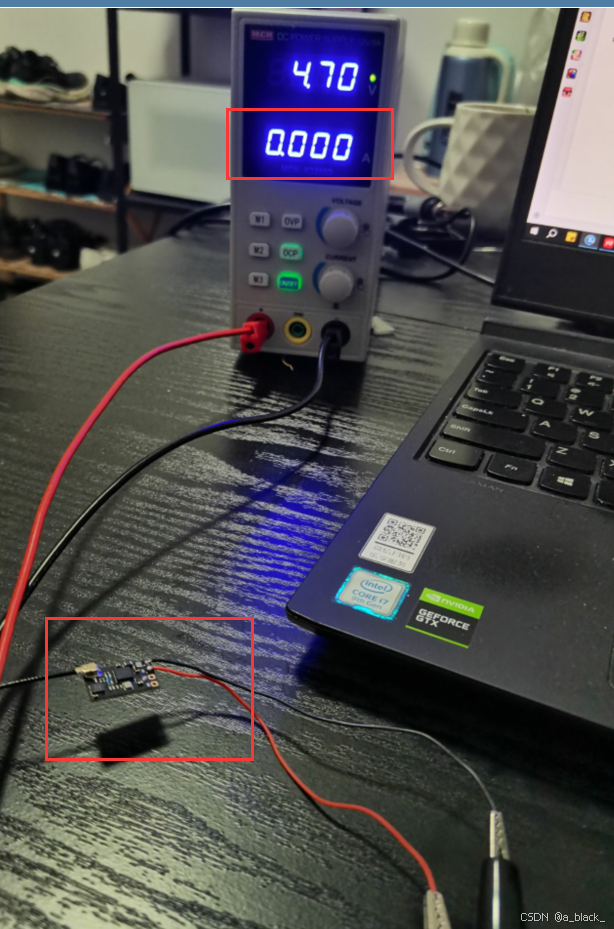

1.给接收机模块上电 电压4.5-5V左右 超过1min  接收机模块 从 慢闪变成快闪,则表示已经打开WIFI功能

2.用手机连接接收机WIFI

WiFi名称:ExpressLRS RX

WiFi密码:expresslrs

3.修改密码及通电出现WIFI的时间

这里可以设置密码

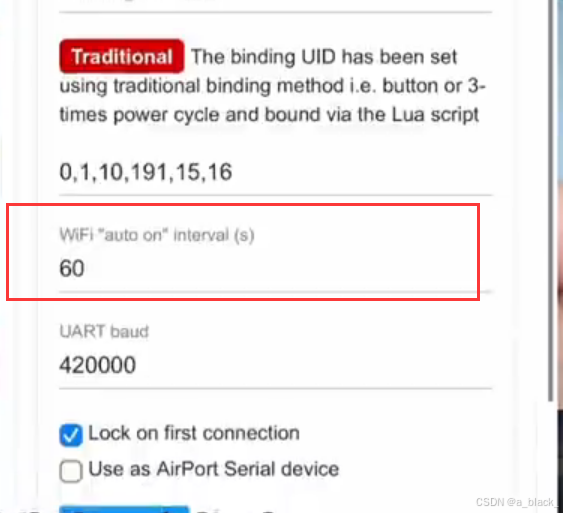

这里可以修改通电多久显示wifi的时间

4.设置成功后  对频  会由快闪 变成常亮 则对频成功

如何看出接收机和遥控器已对频好?

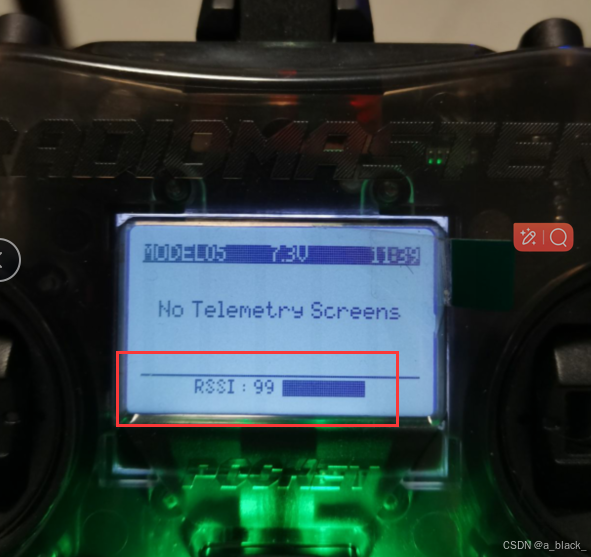

从遥控器看:会有信号强弱的显示

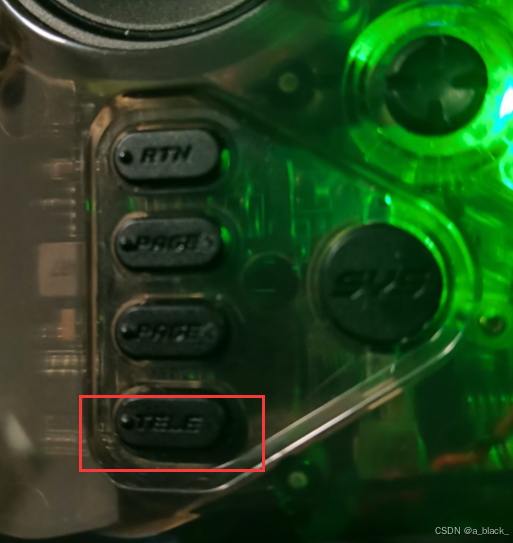

点击这个按钮 原本遥控器下面的 NO DATA 会出现 信号强弱的显示  证明已经连接上接收机了

从接收机看:

原本慢闪的蓝灯 变成了常亮。 则证明接收机连接成功。

无用的图:
